מפרקי התפשטות צנרת הם רכיבים גמישים המותקנים במערכות צנרת כדי לספוג שינויים ממדיים הנגרמים מהתפשטות והתכווצות תרמית, כמו גם לבלימת רעידות, להפחית רעש ולפצות על אי יישור התקנה קל. ללא מפרקי התפשטות, צמיחה תרמית בצינורות ארוכים תיצור מתח עצום שעלול לגרום נזק למשאבות, שסתומים, חרירים, והצינור עצמו.Yangzhou Tianshun Pipeline Technologyמייצרת שלוש משפחות עיקריות של מפרקי התפשטות - מפוח מתכת, גומי ובד - כל אחת מהן מיועדת לתנאי לחץ, טמפרטורה ומדיה ספציפיים.

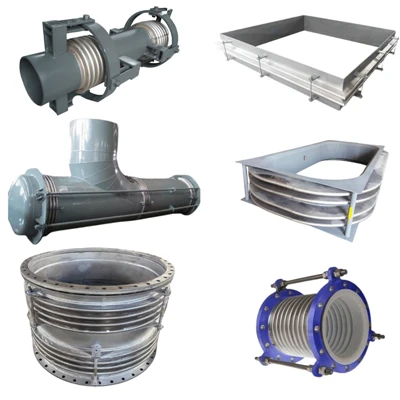

מפרקי התפשטות מתכת, הנקראים גם מפרקי התפשטות מפוח, בנויים מאחד או יותר מרכיבי מפוח מפותלים מנירוסטה בשילוב עם אביזרי קצה כגון אוגנים, קצוות ריתוכים או חיבורי הברגה. הם מיועדים למערכות צנרת בלחץ ויכולים לספוג תנועה צירית, רוחבית וזוויתית בנפרד או בשילוב.
התצורות נעות בין יחידות חד-ציריות פשוטות לעיצובים מורכבים קשורים, אוניברסליים, צירים ומאוזנים בלחץ המכילים דחף לחץ או מגבילים תנועה למישורים ספציפיים. מפוחים נוצרים בדרך כלל מפלדת אל חלד 304, 321 או 316L, עם אפשרויות סגסוגת גבוהה כגון Inconel או Hastelloy זמינות עבור שירות מאכל או בטמפרטורה גבוהה. דירוגי הלחץ מכסים ואקום מלא עד כמה מאות בר, תלוי בקוטר ובספירת רובדי המפוח.
| פריט פרמטר | דוגמאות לערכים משותפים |
| קוטר נומינלי (DN) | DN50 - DN3000 (ניתן לייצר מידות לא סטנדרטיות לפי שרטוטים.) |
| לחץ עיצובי (PN) | PN10, PN16, PN25, PN40 |
| טמפרטורת עיצוב | -196°C עד +800°C |
| חומר מפוח | SS304, SS316L, Inconel 625 |
| סוג חיבור | אוגן, ריתוך |
| כושר תנועה | צירי, רוחבי, זוויתי (מ"מ/°) |
| חיי עייפות | 1000, 3000, 5000 מחזורים |
מפרקי התפשטות גומי מציעים חלופה קלת משקל ודיכוך רעידות ליחידות מתכת עבור יישומים בלחץ נמוך יותר. בנויים מגומי סינטטי מחוזק כגון EPDM, NBR, ניאופרן או וריאנטים מצופים PTFE, הם סופגים תנועה תרמית, מפחיתים את הרעש הנישא במבנה ומפצים על חוסר יישור בין צנרת לציוד. הם נמצאים בשימוש נרחב בטיפול במים, HVAC, תחנות שאיבה וקווי העברה כימיים שבהם עמידות בפני קורוזיה ובלימת זעזועים הם בראש סדר העדיפויות.

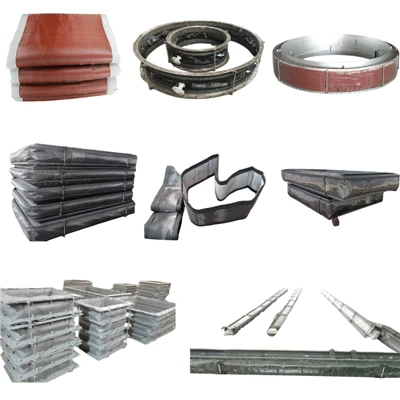

מפרקי התפשטות בד או שאינם מתכתיים מיועדים בעיקר עבור תעלות בלחץ נמוך ומערכות גז פליטה הפועלות בטמפרטורות גבוהות. הם מורכבים משכבות מרובות של בדים בטמפרטורה גבוהה, חומרי בידוד וחומרי איטום ממוסגרים על ידי מתכת או פלדה. מסוגל לספוג כמויות גדולות של תנועה צירית, רוחבית וזוויתית עם כוח תגובה נמוך מאוד, חיבורי בד נפוצים בתחנות כוח, מתקני פסולת לאנרגיה, כבשני מלט ומערכות פליטה תעשייתיות הפועלות עד 1,000 מעלות צלזיוס ומעלה עם בידוד מתאים.
| טבלת פרמטרים | דוגמאות לערכים משותפים |
| טמפרטורת שירות | 400°C-1000°C |
| לחץ הפעלה | ± 50 kPa (לחץ נמוך) |
| סוג מדיה/גז | גז פליטה, אוויר חם, גז קורוזיבי |
| שכבות בד | PTFE, סיליקון, סיבים קרמיים |
| אורך פנים אל פנים | 200 מ"מ - 500 מ"מ (ניתן להתאמה אישית) |
| חומר מסגרת | פלדת פחמן, Q235, SS304 |
טווח מפרקי ההרחבה שלנו מכסה קטרים נומינליים מ-DN25 (1 אינץ') עד DN4000 (160 אינץ') ויותר עבור יחידות בד מותאמות אישית. מידות פנים אל פנים סטנדרטיות עוקבות אחר הנורמות המקובלות בתעשייה, ואורכים מותאמים אישית, יכולות תנועה ותצורות קצה מיוצרים לפי הזמנה. כל מפרק נבדק בצורה הידרוסטטית ונבדק במחזוריות לפי העניין, עם יכולת עקיבה מלאה של החומר מהסליל ועד להרכבה המוגמרת.
כל חיבורי ההרחבה מתוכננים ומיוצרים בהתאם לתקנים בינלאומיים לרבות EJMA, ASME B31.1, ASME B31.3, EN 14917, ו-GB/T 12777. כמו כן, אנו מחזיקים בהסמכת ISO 9001:2015 ויכולים לספק יחידות עם סימון CE לשוק האירופי.
אינטגרציה עם מערכות תמיכת צינורות
מפרקי התפשטות מצוינים כמעט תמיד כחלק מניתוח גמישות צנרת מלאה, הפועלים לצד תומכי קפיצים ותומכי צינור קשיחים כדי לשלוט הן בתנועה והן בעומס. בקווים עם צמיחה תרמית אנכית משמעותית, מתלי קפיצים משתנים או מתלי קפיצים קבועים נושאים את משקל הצינור בעוד מפרק ההתפשטות סופג את התזוזה הצירית והצדדית. עבור מערכות הנתונות לאירועים דינמיים כגון פטיש מים או עומס סיסמי, לרוב מותקנים סנוברים הידראוליים במקביל למפרקי התפשטות כדי לבלום תנועה פתאומית תוך מתן אפשרות לתזוזה תרמית הדרגתית.
סל המוצרים המלא שלנו כולל גם תומכי נעלי צינור, תומכי צינור מבודדים מראש לקווי קריוגניים וטמפרטורות גבוהות, ומגוון שלם של מתלי קפיצים ותומכים - המאפשרים ללקוחות להשיג חיבורי התפשטות וחומרי התמיכה הנלווים להם מיצרן יחיד.
מפרקי הרחבה מצוינים כמעט בכל מגזר של תעשיית התהליכים: ייצור חשמל (תרמית, גרעיני, מתחדש), נפט וגז (בתי זיקוק, צינורות, מסופי LNG), טיפול במים ובשפכים, מפעלי פטרוכימיה ותרופות, כרייה ועיבוד מינרלים, ייצור מזון ומשקאות, חימום מחוז ומערכות HVAC.
כל מפרק התפשטות עובר בדיקת לחץ ובדיקת מימד לפני המשלוח ממתקן הייצור שלנו בגודל 35,000 מ"ר בג'יאנגסו, סין. צוות ההנדסה שלנו תומך בלקוחות עם חישובי תנועה, הנחיות לבחירת חומרים וסקירות עיצוב מותאמות אישית. זמני אספקה סטנדרטיים נעים בין שבועיים לארבעה שבועות בהתאם לגודל ולמורכבות, וניתן להיענות להזמנות בהול בהסכמה מראש. עם יותר מ-14 שנות ניסיון באספקת רכיבי צינור ללמעלה מ-45 מדינות, אנו משרתים קבלני EPC, חברות הנדסה ומשתמשי קצה ברחבי העולם.
איזה סוג של מפרק התפשטות עלי לבחור - מתכת, גומי או בד?
בחר על סמך לחץ, טמפרטורה ומדיה. חיבורי מפוח מתכת מטפלים בלחץ גבוה ובטווח טמפרטורות רחב והם ברירת המחדל עבור צנרת תהליך. מפרקי גומי מצטיינים בשיכוך רעידות ועמידות בפני קורוזיה במים ובשירות כימי עדין. חיבורי בד משמשים לתעלות תעלות בעלות קוטר גדול, בלחץ נמוך ובטמפרטורה גבוהה, כגון מערכות פליטה וגז פליטה.
אילו תנועות מפרק התפשטות יכול לספוג?
בהתאם לתכנון, מפרקי התפשטות יכולים לספוג תנועה צירית (דחיסה/הרחבה), רוחבית (מאונך) וזוויתית (סיבוב), בנפרד או בשילוב. יחידות מפוח יחיד מטפלות בעיקר בתנועה צירית, בעוד שעיצובים אוניברסליים, צירים וגימבלים משמשים לתזוזה רוחבית וזוויתית.
האם אני צריך תומכות קפיצים כאשר אני מתקין מפרק התפשטות?
ברוב המקרים, כן. מפרקי התפשטות סופגים תנועה תרמית אך אינם מיועדים לשאת משקל צינור. מתלי קפיצים משתנים או מתלי קפיצים קבועים תומכים בעומס העצמי של הצינור והתכולה תוך שהם מאפשרים למפרק ההתפשטות לנוע בחופשיות. בחירת תמיכה נכונה היא חלק מניתוח מתח מלא בצינור.
על פי אילו סטנדרטים מפרקי ההתפשטות שלך?
מפרקי ההתפשטות המתכתיים שלנו מתוכננים לפי תקני EJMA ועומדים בתקני ASME B31.1, ASME B31.3, EN 14917 ו-GB/T 12777. יחידות גומי ובד עומדות בתקני ISO, EN ו-ASTM החלים. סימון CE ובדיקת צד שלישי זמינים על פי בקשה.
מהם חיי השירות האופייניים של מפרק הרחבה?
חיי השירות תלויים בטמפרטורה, לחץ, מחזורי תנועה, קורוזיה של מדיה ואיכות ההתקנה. מפרק מפוח מתכת בגודל מתאים ומותקן בדרך כלל מחזיק מעמד 10 עד 20 שנים בשירות תעשייתי רגיל. לחיבורי גומי ובד יש בדרך כלל תוחלת חיים קצרה יותר והם נחשבים לפריטי בלאי הניתנים להחלפה. אנו יכולים לספק נתוני מחזור עייפות עבור עיצובי מפוח ספציפיים על פי בקשה.
