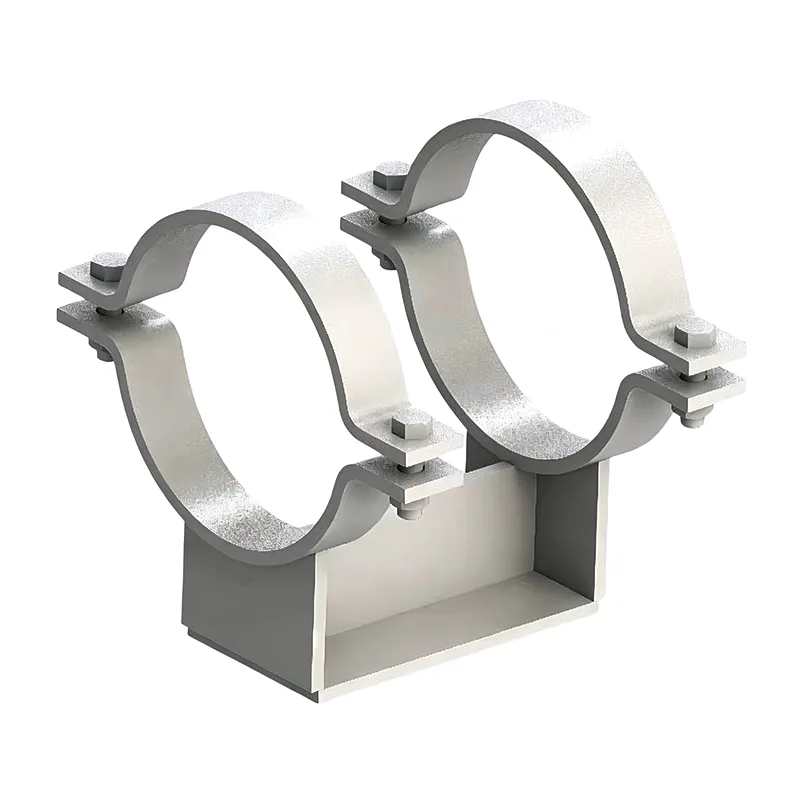

נעלי צינור עמידות בפני שחיקה תומכות לתמיכה בעומס צינור ותזוזה

נעל צינור היא אחד מאותם רכיבים שאף אחד לא שם לב אליהם עד שהוא לא שם. הוא יושב מרותך לתחתית צינור, מפזר את העומס על קורה מבנית או T-post, ולעתים קרובות מספק את משטח ההזזה המאפשר לצינור לנוע בציר במהלך מחזורים תרמיים. בְּטיאנשון, אנו מייצרים אלפי נעלי צינור מדי שנה - עבור קווי תהליך, כותרות קיטור, צנרת קריוגנית וכל מה שביניהם. לאחר 14 שנים בעסק, למדנו שנעל צינור מעוצבת עושה יותר מאשר רק להחזיק משקל: היא מגנה על ציפוי הצינור, שומרת על המשכיות הבידוד ומונעת מעומסי נקודתיים לשקע בדופן הצינור.

תמיכת נעלי צינור הם חלק מהרחבה יותרתומכי צינורמשפחה, אבל הם מספיק מובחנים כדי להצדיק תשומת לב עיצובית משלהם. בעוד מהדק או מוט מתלה פשוט מטפלים במשקל מת אנכי, נעל צינור מנהלת את ממשק המגע. הממשק הזה מסתבך במהירות - חיכוך גבוה עלול לגרום ללחץ בצינור, גובה לא מספק עלול לרסק בידוד, והחומר הלא נכון עלול להוביל לקורוזיה גלוונית. אנו מספקים באופן קבוע נעלי צינור שעובדות במקבילקולבי קפיץמעל, או עם תומכי צינור מבודדים מראש בקווים קרים שבהם בידוד תרמי הוא קריטי.

אנו יכולים גם לספק PTFE מלוכד על צלחת גיבוי מנירוסטה עבור יישומי הזזה בעומס גבוה. מקדם החיכוך נופל בדרך כלל בין 0.05 ל-0.10 עבור PTFE משומן, שהוא הערך שרוב מהנדסי מתח הצינור משתמשים בהם בניתוח הגמישות שלהם.

סטנדרטים שאנו פועלים לפיהם

נעלי צינור מיוצרות באותם תקני תמיכת צנרת שאנו מיישמים על מגוון המוצרים המלא שלנו:

ANSI/MSS SP-58 - חומרים ועיצוב של תומכי צינור

ASME B31.3 / B31.1 - צנרת תהליך וכוח

EN 1090 - ייצור פלדה מבנית (עבור פרויקטים עם סימון CE)

GB/T 17116 – תקן סיני לתומכי צינור

מערכת האיכות של המפעל שלנו מאושרת בתקן ISO 9001:2015, ואנו יכולים לספק אישור חומר EN 10204 3.1 מלא עבור כל אצוות נעליים.

שאלות נפוצות

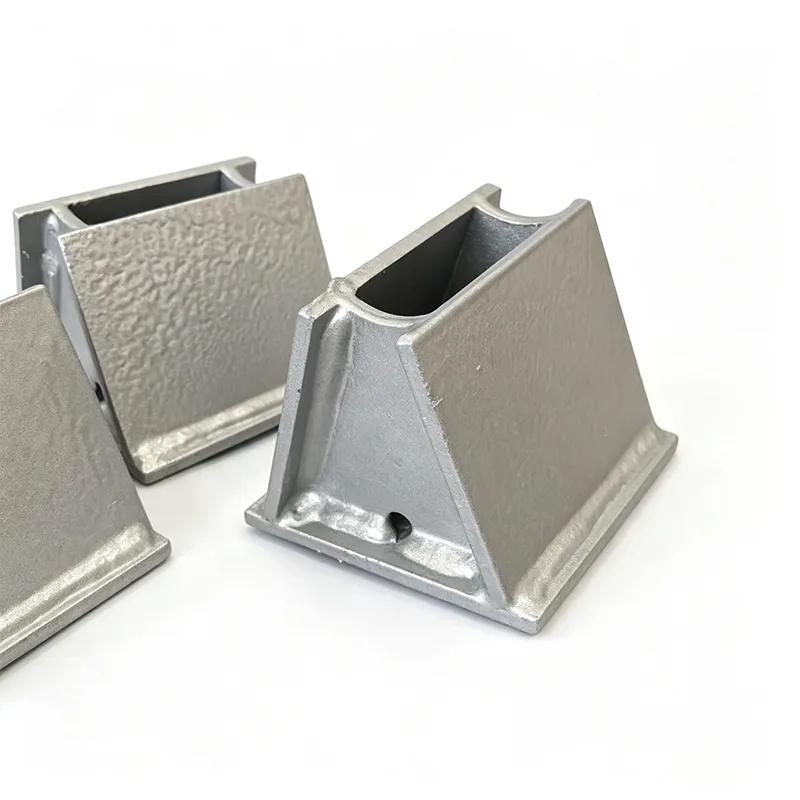

ש 1: באיזה גובה צריכה להיות נעל הצינור שלי?

גובה הנעל נקבע לפי עובי הבידוד בתוספת מרווח של 10-25 מ"מ. לדוגמה, צינור עם 100 מ"מ של בידוד צמר מינרלי יצטרך בדרך כלל גובה נעל של 120-125 מ"מ כדי לשמור על הבידוד נקי מפלדת התמיכה. אנו נחשב זאת ממפרט הצנרת שלך אם תיתן לנו את גודל הצינור ואת לוח הזמנים של הבידוד.

ש 2: מתי אני צריך לוחית החלקה PTFE על הנעל, ומתי אני יכול פשוט לרתך בסיס פלדת פחמן?

אם הצינור צפוי לנוע בציר תחת התפשטות תרמית, משטח הזזה PTFE או אל חלד מלוטש מפחית את החיכוך ואת עומסי התגובה הנובעים על חרירי הציוד. נקודות קבועות או עיגון אינן זקוקות ללוחית החלקה. דוח לחץ הצינור שלך יגיד לך אילו תומכים מחליקים ואילו קבועים.

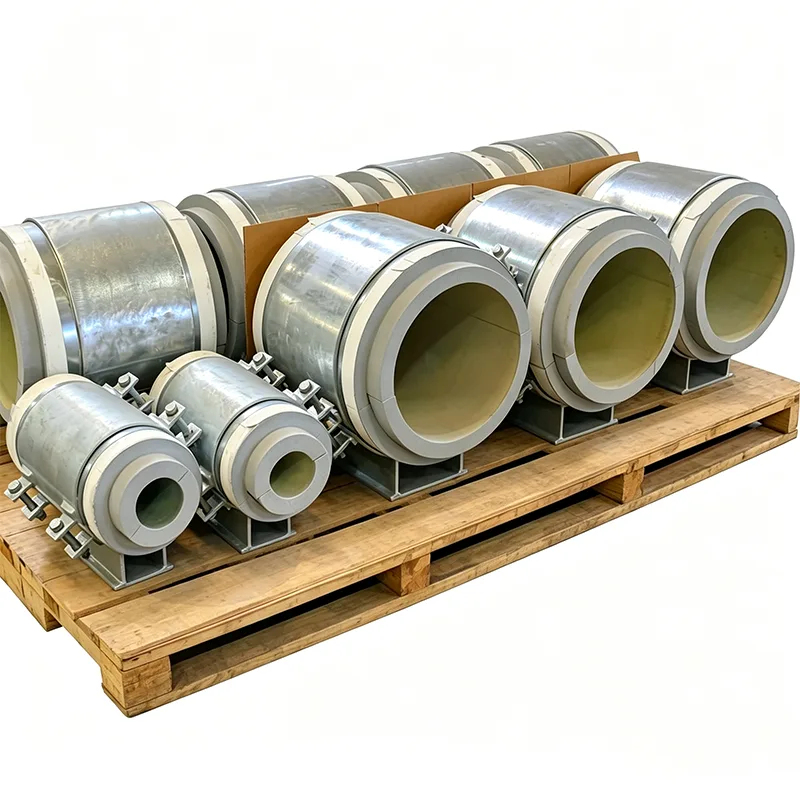

ש 3: האם אתה יכול לספק נעלי צינור מבודדות מראש לשירות קריוגני?

כֵּן. אנו מייצרים נעליים עם בלוק בידוד קצף קשיח או זכוכית סלולרית המחוברים לאוכף הפלדה. לוחית הבסיס משתרעת מתחת לבידוד, וכל המכלול נועד למנוע העברה קרה ועיבוי. אלה מצוינים בדרך כלל עבור קווי LNG, אתילן ומים מצוננים.

ש 4: מה זמן האספקה ​​שלך עבור נעלי צינור מותאמות אישית?

נעלי פלדת פחמן פשוטות ללא PTFE: 12-18 ימים. נעליים עם רפידות PTFE מלוכדות או חומרת נירוסטה: 20-25 ימים. נעליים בקוטר גדול עבור צינור 24 אינץ' או יותר עשויות להימשך מעט יותר זמן. אנו נאשר את לוח הזמנים המדויק עם הצעת המחיר שלך.

ש 5: האם אתה צריך שרטוטים, או שאתה יכול לעצב את הנעל מנתונים בסיסיים?

שניהם עובדים. אם יש לך ציור נעליים סטנדרטי, אנחנו נבדה בדיוק לפיו. אם יש לך רק גודל צינור, עובי בידוד ועומס, נוכל להציע עיצוב לאישורך - ללא עמלת הנדסה עבור תצורות סטנדרטיות.

בקרת איכות על כל נעל

למרות שנעל צינור נראית פשוטה, אנו מפעילים תהליך QC עקבי:

בדיקת חומר מול מספרי חום ותעודות טחנה

אימות ממדי של רדיוס האוכף כדי להבטיח התאמה נכונה על הצינור OD

בדיקה ויזואלית של ריתוך, עם PT או MT זמין במידת הצורך

בדיקת תקינות הקשר על רפידות PTFE (בדיקת הקשה וחזותית)

בדיקת מימד סופית - גובה, שטוחות לוחית הבסיס, מרווח בין חור הברגים

בדיקת ציפוי

כל נעל או אצווה של נעליים מתויגת במספר ייחודי שמצליב את רשימת התמיכה שלך. אתה יכול ללכת על החבילה ולהתאים כל חלק לאיזומטרי מבלי לפתוח ציור.

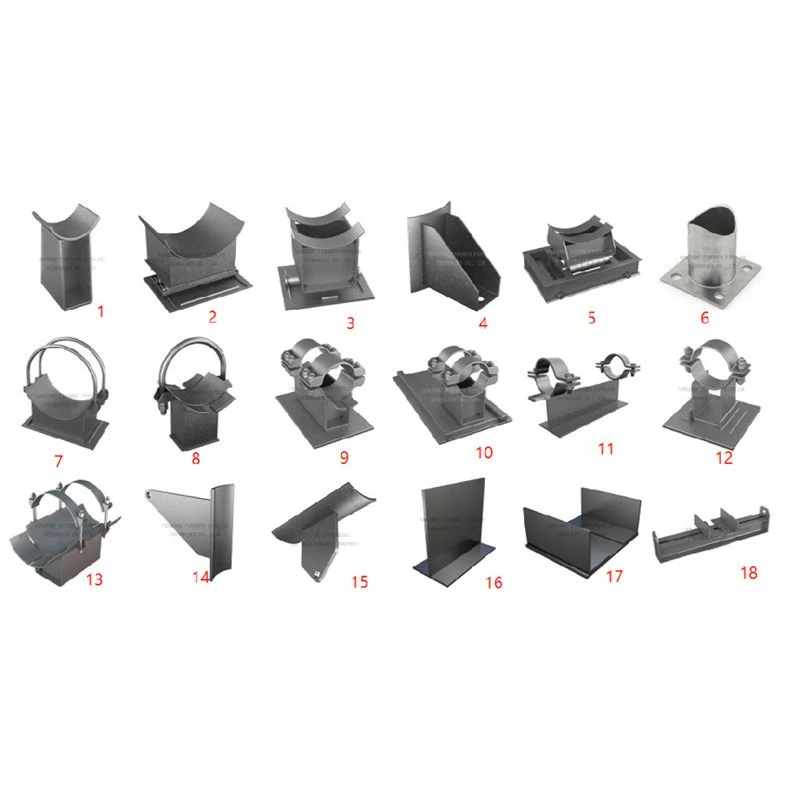

אפשרויות התאמה אישית שאנו מטפלים בהן לעתים קרובות

נעלי צינור סטנדרטיות הן נקודת מוצא עבורנו. אנו משנים אותם באופן קבוע עבור עבודות ספציפיות:

לוחות בסיס מורחבים עבור קורות רחבות אוגן

נעליים בזווית למדפי צינורות משופעים

נעלי מעטפת מפוצלות להתאמה מחדש על קווים קיימים ללא חיתוך

אוכפי סגסוגת בטמפרטורה גבוהה (למשל, P11, P22) עבור צנרת תנורים ורפורמר

לוחות הזזה כפולים עם מעצורים לרוחב לנעלי הזזה מונחות

עיצובי נעליים חסינות אש עם ציפוי בולט או תוספות צמר מינרלי

ככל שתמסור לנו יותר מידע על ההתקנה, כך נוכל להתאים את הנעל בצורה טובה יותר כדי למנוע שינויים באתר מאוחר יותר.

דברים שלמדנו מהשטח

בקווים בטמפרטורה גבוהה, אפשר תמיד להתרחב בצינור בעת מיקום ריתוך הנעל. נעל מרותכת במיקום שגוי במהלך התקנה קרה עלולה לרדת מהפלדה התומכת כאשר הקו מתחמם.

יש להגן על רפידות PTFE במהלך התזת חול וצביעה באתר. אנחנו בדרך כלל מסווים אותם, אבל תזכורת לצוות האתר אף פעם לא מזיק.

אם הנעל יושבת על מבנה מגולוון, עדיף משטח מגע מנירוסטה או PTFE כדי למנוע התפרקות אבץ וקורוזיה לא אחידה.

עבור צינור גדול עם קיר כבד, נעל אוכף מלאה מפזרת את העומס טוב יותר מאשר נעל מוט שטוח ומפחיתה את הסיכון ללחץ יתר על קיר הצינור המקומי. נוכל להריץ חישוב מהיר אם אתה חולק את לוח הזמנים והעומס של הצינור.

למה Tianshun for Pipe Shoes?

נעלי צינור הן סוסי העבודה הבלתי מוזכרים של מערכת צנרת, ואנו מתייחסים אליהם בכבוד המגיע להם. כל נעל שאנו שולחים מיוצרת בתוך הבית מהמלאי שלנו של לוחות פלדה, צינורות וחלקים מבניים. זה אומר שאנחנו שולטים באיכות מחומר הגלם ועד לצבע הסופי. זה גם אומר שאנחנו יכולים להגיב במהירות כאשר פרויקט מוסיף 50 נעליים נוספות ברגע האחרון.

סיפקנו נעלי צינור למפעלי מתנול, מתקני LNG צפים, רשתות חימום מחוזיות וקווי שירות נקיים לתרופות. למעלה מ-70% מהעסקים שלנו מגיעים מהזמנות חוזרות מכיוון שהנעליים שלנו מתאימות לצינור, מחליקות מתי שצריך, ואינן מחלידות בשנה הראשונה.

אם הפרויקט שלך זקוק לנעלי צינור, תומכי צינור מבודדים מראש, או חבילה שלמה של תומכי קפיצים ומתלים, שלח לנו את לוח הזמנים של התמיכה שלך או שרטוטים סטנדרטיים. אנו נספק הצעת מחיר ישירה מהמפעל, תמחור תחרותי וציר זמן אספקה ​​שתוכל לתכנן סביבו. ביקור במפעל יאנגג'ואו שלנו יתקבל בברכה בכל עת - תראה בדיוק איך אנחנו חותכים, מרתכים ומסיימים כל נעל לפני שהיא יוצאת.
