יצרנו תמיכות קפיץ בטיאנשוןכבר 14 שנים. הם לא החלק הכי נוצץ של מערכת צנרת, אבל כאשר תחנת כוח תרמית מתחילה או קו LNG מתקרר, אלו הם הרכיבים שעושים בשקט את המשימות הכבדות. למעלה מ-70% מההזמנות שלנו מגיעות מלקוחות חוזרים - EPC, חברות הנדסה ובעלי מפעלים שניסו את השאר ונשארו איתנו. תומכי האביב שלנו פועלים בלמעלה מ-45 מדינות, מבתי זיקוק במזרח התיכון ועד למפעלים כימיים בדרום מזרח אסיה.

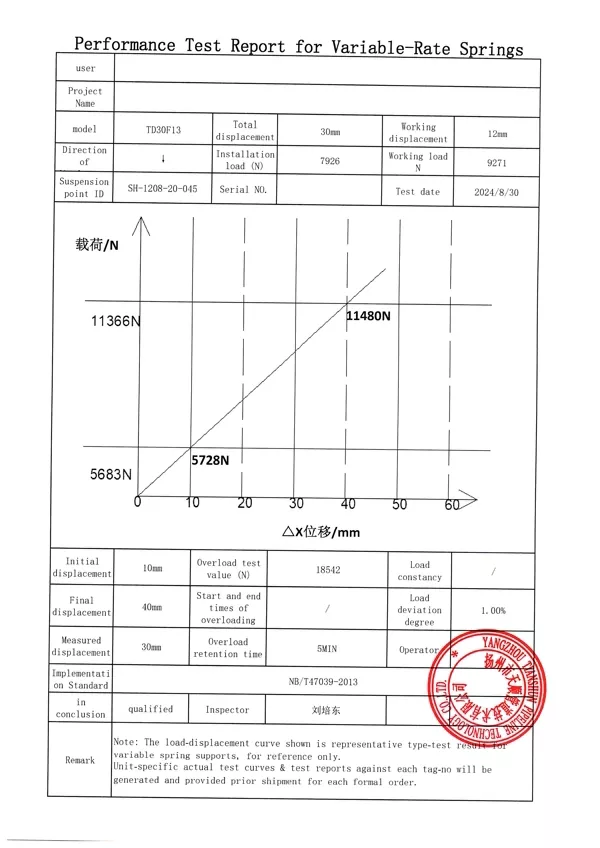

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.
כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.
מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

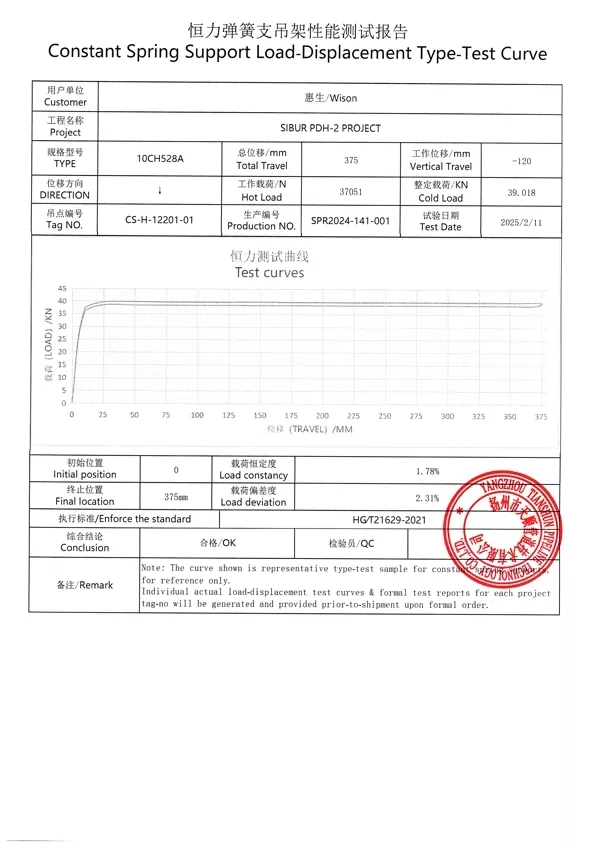

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.
בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.
מוצרים אלה מתאימים למערכות צנרת תעשייתיות בעלות תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.
כאשר אתה מציין תמיכות קפיץ, ההחלטה האמיתית הראשונה היא בין שני סוגים. אם תנועת הצינור מתונה ושינוי עומס מסוים מקובל, אזתומכי קפיץ משתניםלעשות את העבודה היטב ולהוריד עלויות. אם הציוד המחובר - כמו טורבינת קיטור או פיית מדחס - לא יכול לסבול שינוי עומס רב, אתה צריךתומך קפיץ קבוע. הם שומרים על כוח תמיכה כמעט שטוח על פני כל טווח הנסיעה. המהנדסים שלנו יעזרו לך לבחור את הסוג הנכון בהתבסס על נתוני ניתוח הלחץ שלך, לא על ניחושים.
| טבלת מפרט קפיץ קולב משתנה | דוּגמָה |
|---|---|
| סוג מתלה / תצורה | סוג A, B, C, D, E, F, G |
| גודל קפיץ / מס' | מס' 0 - מס' 22 |
| טווח נסיעות | 30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ, 180 מ"מ |
| עומס הפעלה | 0.2 קילוואן - 400 קילוואן |
| עומס מותקן (עומס קר) | kN / kgf |
| עומס הפעלה (עומס חם) | kN / kgf |
| כיוון תנועה | כלפי מעלה/למטה |
| שונות (%) | ≤ 25% (סטנדרטי) |
| טיפול פני השטח | טבילה חמה / צבוע |
| חומר דיור | פלדת פחמן (Q235/Q355) |
| טבלת מפרט של קולב קפיץ קבוע | דוּגמָה |
|---|---|
| דגם / סדרה | PH, LH, CA, CS, TH |
| כושר עומס (תפעול) | 0.1 קילוואן - 500 קילוואן |
| סך הכל נסיעות | 50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ |
| נסיעות בפועל | עד 600 מ"מ |
| סטיית עומס (סובלנות) | ±5% (סטנדרטי) / ±3% (High Prec.) |
| מיקום התקנה | אופקי / אנכי |
| גימור דיור | מגולוון חם / אפוקסי |
| טמפ' הפעלה | -20°C עד +80°C (סביבה) |
| חומר סליל קפיץ | 60Si2Mn / 50CrVA |
| טווח התאמת עומס | ±10% (התאמת שדה) |

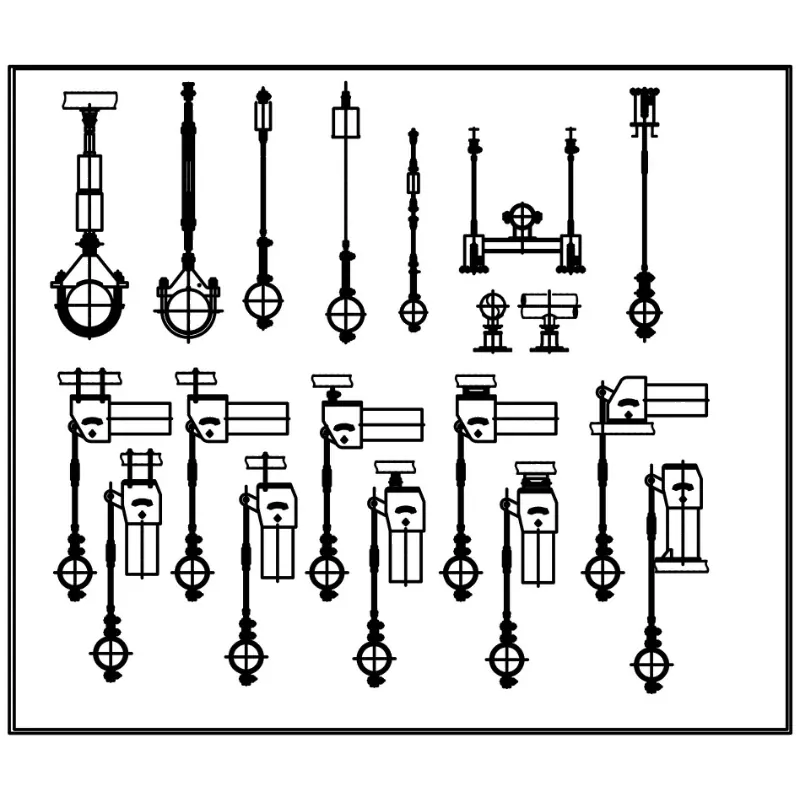

תומכי קפיץ לא עובדים בבידוד. הם כמעט תמיד חלק מהסדר תמיכה גדול יותר. התקנה טיפוסית כוללת תומכי צינור קשיחים או נעלי צינור לשאת את המשקל, בעוד יחידת הקפיץ מטפלת בתנועה התרמית האנכית. כאשר אתה צריך לתמוך בקו קר, לעתים קרובות אנו משלבים את מכלול הקפיץ עם תומכי צינור מבודדים מראש כדי למנוע עיבוי והצטברות קרח בנקודת התמיכה. לקוחות רבים מכנים אותם גם בשם אחר - קולבי קפיצים - במיוחד כאשר היחידה היא מסוג תלוי עליון. אותה משפחת מוצרים, רק סגנון הרכבה שונה.
אנחנו לא חותכים פינות בחומרי גלם. כל אצווה מגיעה עם תעודות טחנה, ואנו שמחים לחלוק את המעקב המלא עם צוות הבדיקה שלך.
| רְכִיב | חומר נפוץ | טווח טמפרטורות אופייני |
|---|---|---|
| קפיץ סליל | 60Si2MnA / 50CrVA | -40 מעלות צלזיוס עד 250 מעלות צלזיוס |
| מארז / פחית | Q235B, פלדה #20 או SS304 | אווירה עד בינונית-גבוהה |
| טען אוגן וחומרת חיבור | פלדת פחמן A105, SS F304 | מותאם לכיתה צינור |
| מוט מתלה ואבזרים | פלדה #45 או SS304 | לפי מפרט הפרויקט |
כל החומרים מקורם במפעלי פלדה סיניים מאושרים. אם הפרויקט שלך דורש דרגה ספציפית, כגון נירוסטה דופלקס או סגסוגות בטמפרטורה גבוהה, פשוט הודע לנו.
אנו מייצרים לפי התקנים הבאים כברירת מחדל, ויכולים להתאים לאחרים לפי בקשה:
ASME B31.3 – צנרת תהליך
ANSI/MSS SP-58 – תומכי צינור ומתלים
GB/T 17116 – תקן סיני לתומכי צינור
זמין גם ל-DIN, JIS או למפרט הספציפי לפרויקט שלך
המפעל שלנו מחזיק באישור ISO 9001:2015, ואנו מייצרים אישור חומר EN 10204 3.1 מלא בכל משלוח.
שאלה 1: משתנה או קבוע - איך אני מחליט?
אם תזוזת הצינור שלך אינה עצומה ושונות עומס של, נניח, 10-25% היא בסדר, תומך קפיץ משתנה יעבוד מצוין ויעלה פחות. כאשר לציוד המחובר יש עומס חריר מותר (אופייני בכניסות טורבינה, חיבורי מדחס או צנרת של כור), לכו עם תמיכת קפיץ קבועה. שלח לנו את נתוני המתח או התזוזה שלך, ואנו נמליץ על הדגם המתאים - ללא תשלום עבור זה.
ש 2: אילו יכולות עומס וטווחי נסיעה אתה יכול לספק?
לתמיכות קפיצים משתנים, הטווח הסטנדרטי שלנו מכסה כמה מאות קילוגרמים עד למעלה מ-20 טון מטרי ליחידה. תומך קפיץ קבוע יכול לעבור הרבה מעבר ל-30 טון עבור קווים בעלי קירות כבדים. נסיעה: בדרך כלל 0-150 מ"מ עבור יחידות משתנות, ועד 300 מ"מ או יותר עבור סוגים קבועים. טווחי נסיעה והגדרות עומס מותאמים אישית הם שגרה עבורנו.
ש 3: כמה זמן לוקח משלוח?
מלאי ורכיבים מוגמרים למחצה: 20-25 ימים. הזמנות בהתאמה אישית מלאה: 30-40 ימים. אם הפרויקט שלך נמצא בלוח זמנים צפוף, דבר עם צוות המכירות שלנו מוקדם - לעתים קרובות נוכל לארגן מחדש את משבצות הייצור כדי לעמוד בלוחות זמנים קריטיים.
ש 4: איך אורזים אותם לייצוא?
יחידות קטנות יותר נכנסות לארגזי עץ מחוטאים. מכלולים גדולים יותר מוברגים על משטחי פלדה או מסגרות מרותכות עם עטיפה עמידה למים. אנו שולחים באופן קבוע לנמלים במזרח התיכון, דרום מזרח אסיה, אירופה ודרום אמריקה. לא הייתה לנו תביעה אחת לנזק משלוח בשלוש השנים האחרונות.
ש 5: האם אתה יכול להראות לנו הפניות לפרויקט?
כֵּן. סיפקנו תומכי קפיצים וחבילות מתלה צינורות שלמות עבור תחנות כוח במחזור משולב במזרח התיכון, מתקני עיבוד ניקל באינדונזיה, מפעלים כימיים בברזיל וצנרת איים קונבנציונלית בפרויקטים גרעיניים סיניים. צור איתנו קשר לקבלת רשימת עזר התואמת למגזר שלך.
כל תמיכה באביב שעוזבת את מפעל יאנגג'ואו שלנו עוברת את הבדיקות הבאות:
בדיקה ויזואלית וממדית
דגימת גובה ונוקשות קפיצים חופשיים
בדיקת טרום דחיסה והתאוששות בעומס מלא
כיול סולם נסיעות
אימות עקומת עומס מול תזוזה
אנו מצרפים דוח בדיקה ותעודות חומר בתוך מעטפת המשלוח. בדיקת עדים של צד שלישי על ידי SGS, BV או TÜV זמינה אם החוזה שלך מחייב זאת.
בערך מחצית מההזמנות שלנו מתחילות בציור של לקוח או בסט של תנאי עיצוב, לא במספר חלק סטנדרטי. כדי לקבל הצעת מחיר, אתה רק צריך לומר לנו:
סוג הרכבה: מתלה עליון או תומך בסיס
עומס חם ועומס קר
תנועת צינור צפויה (למעלה או למטה)
פרטי חיבור או ציור משלך
כַּמוּת
אנחנו נדאג לשאר - ציפויים מיוחדים, חומרה אל חלד, חומר קפיצים בטמפרטורה גבוהה, גדלים לא סטנדרטיים של דיור, הכל.
תמיכות אביב אינן מדע טילים, אבל הם חייבים להיעשות נכון. מכלול קפיץ בנוי היטב יישב בשקט במשך 15 או 20 שנה. אחד רע מופיע בתור ריתוך סדוק או קו נפול בתוך חודשים. ב-Tianshun, אנחנו בונים את אלה כאילו אנחנו מכניסים אותם למפעל שלנו. זה אומר שאין קיצורי דרך בחומר, אין דילוג על בדיקות, ואין הפתעות של הרגע האחרון במשלוח.
אם הפרויקט הבא שלך דורש תומכי קפיצים, מתלי קפיצים, תומכי קפיצים קבועים או נעלי צינור מבודדות מראש, שלח לנו את הדרישות שלך. אנו נביא לך מחיר הוגן במפעל והצעה טכנית שבאמת הגיונית. אתה גם מוזמן לבקר במפעל שלנו ביאנגג'ואו - רק תודיע לנו מתי.
