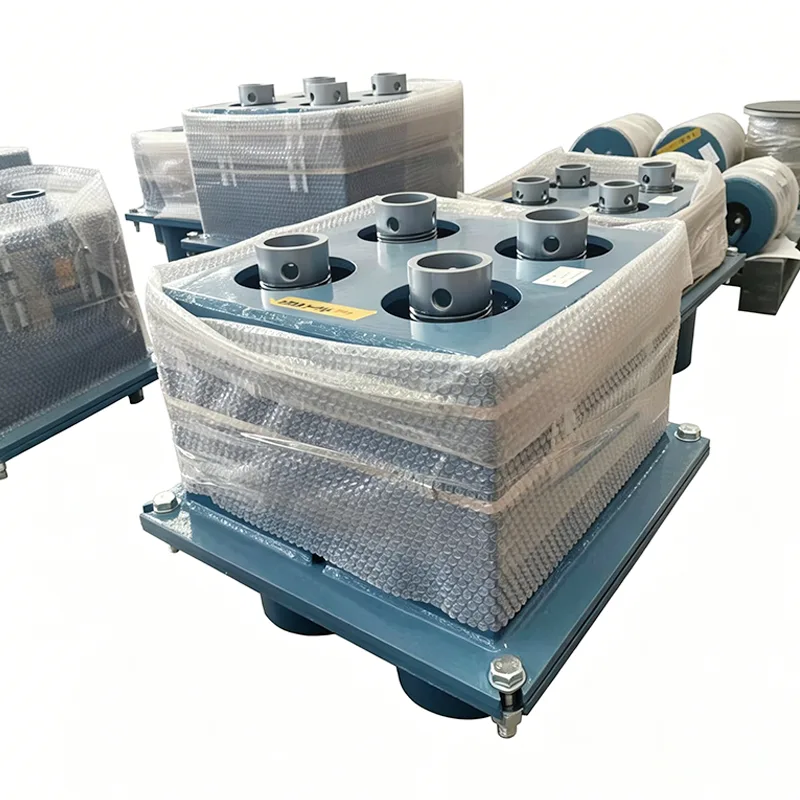

תמיכת קפיץ של בית הזיקוק

מערכות צנרת התהליך של בתי זיקוק מתמודדות בדרך כלל עם אתגרי תנאי עבודה קיצוניים: טמפרטורה גבוהה ולחץ גבוה, מדיה דליקה ונפיצה עם חומרים מאכלים מאוד. במהלך הפעלת היחידה, השבתה ותפעול יומיומי, אם לא ניתן לשחרר באופן סביר את התזוזה העצומה של צינורות הנגרמת כתוצאה מהתרחבות והתכווצות תרמית, היא תוביל בקלות לדליפת אוגן ואפילו נזק לציוד. מגובה ב-14 שנים של הצטברות טכנית בתחום תמיכת הצינורות, Yangzhou Tianshun Pipeline Technology Co., Ltd פיתחה במיוחד תמיכה באביב זיקוק ליחידות זיקוק. באמצעות מנגנון פיצוי אלסטי מדויק, מוצר זה סופג ביעילות את התזוזה התרמית של מערכות צינורות, שולט במתח נוסף בטווח בטוח, ומבטיח פעולה ארוכת טווח וללא דליפות של יחידות הזיקוק.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

טכנולוגיית ליבה ומטריצת פרמטרים

בהתמקדות בפריסות הצינורות המורכבות והמגוונות של בתי זיקוק, תמיכה באביב הזיקוק שלנו מספקת פתרונות מכניים מותאמים במיוחד. הפרמטרים הטכניים העיקריים שלו הם כדלקמן:

התאמה הנדסית ותפעול ותחזוקה באתר

לבתי זיקוק יש בדרך כלל מאפיינים של שטח קומפקטי וצינורות צפופים. בעת תכנון קפיצי הזיקוק, שילבנו באופן מלא את נקודות הכאב המעשיות של הנדסת זיקוק:

כל המוצרים עוברים בדיקות פנימיות מקיפות לפני המשלוח.

בדיקות פנימיות כוללות: בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית (כאשר רלוונטי), בדיקת עומס קפיצים (עם עקומות תזוזה של עומס), ומדידות עובי ציפוי.

דוחות בדיקות מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים.

בדיקות פנימיות אינן מהוות בדיקות צד שלישי המוסמכות על ידי ILAC. בדיקות צד שלישי או בדיקות מעבדה זמינות כשירות נפרד ואופציונלי.

שירותי בדיקה אופציונליים של צד שלישי (מצוטט בנפרד):

1. בדיקת חומרים: ניתוח הרכב כימי, בדיקת מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות.

2. ריתוך NDT: בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיצים, כולל עקומות תזוזה של עומס.

4. בדיקת מגלוון/ציפוי אפוקסי להגנת קורוזיה בחום.

5. עדים לבדיקות, מעקבים במפעל ובדיקה לפני משלוח (PSI).

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA. בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ; אנו גם מאפשרים בדיקות SGS של צד שלישי ובדיקות עדים, ותומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

בקרת איכות ותקני ייצור קפדניים

ליחידות זיקוק יש דרישות קיצוניות לבטיחות. כקו הגנה מרכזי לבטיחות מערכת הצינורות, כל תהליך הייצור של Refinery Spring Support עוקב אחר תקני בקרת איכות מחמירים:

בדיקות לא הרסניות ובדיקות מכניות: כל הריתוכים נושאי העומס ורכיבי הלחץ העיקריים עוברים בדיקת מראה ובדיקות לא הרסניות (בדיקות רדיוגרפיות/אולטראסאוניות) בהתאם לתקנים הלאומיים הרלוונטיים כדי להבטיח חוזק מבני חסין תקלות.

אימות חיי עייפות: רכיבי קפיצים עוברים בדיקות עייפות קפדניות ותהליכי טיפול בחום כדי להבטיח שלא יתרחשו עיוות פלסטי או שבר במהלך מאות אלפי מחזורים תרמיים מתחלפים.

נעילה והגנה מהמפעל: כל יחידה מצוידת בסיכת מיקום לפני המסירה, הנועלת את הידית או הקפיץ במצב עבודה במצב קר כדי למנוע נזק בלתי הפיך לקפיץ שנגרם כתוצאה מתזוזה בשוגג במהלך הובלה והנפה.

מדוע לבחור בתמיכת קפיצי בית הזיקוק של Tianshun?

ניסיון עשיר בפרויקטי זיקוק: המוצרים פעלו ביציבות בבתי זיקוק, פיצוח אתילן וכימיקלים עדינים ביותר מ-40 מדינות ברחבי העולם, ועמדו במבחנים מעשיים של אקלים קיצוני ותנאי עבודה מורכבים.

תמיכה הנדסית בתהליך מלא: ספק שירותים טכניים בתהליך מלא, החל מניתוח מתח בצנרת (סימולציית CAESAR II), חישוב בחירת סוג ועד להנחיות התקנה באתר, תוך הבטחה שכל תמיכה תואמת במדויק את תנאי העבודה.

אספקת שרשרת אספקה ​​אמינה: בהסתמך על קווי ייצור אוטומטיים וציוד בדיקה מלא בבסיס ג'יאנגסו שלנו, אנו מבטיחים אספקה ​​בזמן ובאיכות גבוהה של חומרים לפרויקטי זיקוק בקנה מידה גדול.

תמיכה מלאה במחזור החיים: צור קבצי פרויקט בלעדיים, ספק הערכת מצב, הגדרה מחדש של עומס והנחיה להחלפה במהלך תחזוקה כיבוי, תוך הפחתת סיכוני התפעול והתחזוקה של בתי הזיקוק.
