סנוברים הידראוליים הם מכשירי ריסון רגישים למהירות המשמשים להגנה על מערכות צנרת וציוד מפני עומסים דינמיים פתאומיים - כגון אירועים סיסמיים, פטיש מים, פטיש קיטור, משבי רוח ומעברי מעבר של משאבה - תוך שהם מאפשרים תנועה איטית ללא הפרעה מהתפשטות והתכווצות תרמית. בניגוד לתומכי קפיצים, הנושאים משקל צינור, סנוברים הידראוליים אינם נושאים עומס סטטי בתנאי הפעלה רגילים; הם מתחברים רק כאשר מהירות הצינור עולה על סף מוגדר מראש.
Yangzhou Tianshun Pipeline Technologyמייצרת סנוברים הידראוליים המיועדים לשימוש בייצור חשמל, פטרוכימיה ומערכות צנרת גרעינית. כל יחידה משתמשת בבוכנה הנעה דרך נוזל הידראולי בתוך צילינדר אטום. במהירויות איטיות - אופייניות לצמיחה תרמית - הנוזל עובר בחופשיות דרך פתחים מכוילים והסנובר מפעיל התנגדות זניחה. כאשר אירוע פתאומי מניע את הצינור מהר יותר ממהירות ההדק, זרימת הפתחים נעשית מוגבלת, לחץ הנוזל נבנה, והסנובר ננעל למצב ריסון קשיח, ומעביר את העומס הדינמי למבנה הבניין.

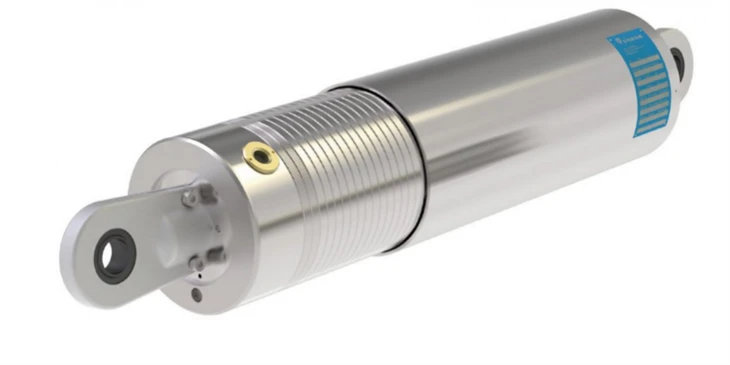

הסנוברים ההידראוליים הסטנדרטיים שלנו כוללים צילינדר מפלדת פחמן או פלדת סגסוגת, מוט בוכנה מוקשה עם ציפוי עמיד בפני קורוזיה, ונוזל הידראולי בעל ביצועים גבוהים המדורג לטווח טמפרטורות רחב. חיבורי קצה זמינים במספר תצורות, כולל עין מוט, קצה, מפרק כדור וקצוות הברגה, המאפשרים התקנה בכל כיוון - אופקי, אנכי או זווית.
כל סנובר מלא במפעל, אטום ונבדק מראש. פיצוי תרמי פנימי מתאים לשינויים בנפח הנוזל עקב תנודות בטמפרטורת הסביבה, ומונע נעילת שווא או עומס מוקדם לא רצוי בשירות רגיל.
קיבולות העומס נעות בין כ-5 קילו-ניין עד 500 קילו-נוט ומעלה עבור יחידות כבדות מותאמות אישית. המהלכים הסטנדרטיים כוללים 100 מ"מ, 150 מ"מ, 200 מ"מ, 300 מ"מ ו-500 מ"מ, כאשר מהלכים ארוכים יותר זמינים לפי בקשה. מהירות ההדק - המהירות בה עובר הסנובר מתנועה חופשית לריסון - מכוילת בדרך כלל בין 5 מ"מ לשנייה ל-50 מ"מ לשנייה, בהתאם למפרט הפרויקט, וניתנת להתאמה כדי להתאים לדרישות ההתקנה האישיות.
טווח טמפרטורת ההפעלה עבור יחידות סטנדרטיות הוא -40°C עד +120°C, עם גרסאות של טמפרטורות גבוהות ונוזלים גרעיניים זמינים ליישומים מיוחדים.
הסנוברים ההידראוליים שלנו תוכננו ונבדקו בהתאם לתקנים הבינלאומיים הרלוונטיים לרבות דרישות MSS SP-69, ASME B31.1, ASME B31.3 ו-IEEE לשירות גרעיני. כל יחידה עוברת בדיקות תפקודיות, בדיקת לחץ ובדיקת דליפות לפני המשלוח. עבור פרויקטים גרעיניים ומפרטים גבוהים, אנו יכולים לספק תיעוד הסמכה מלא כולל בדיקות מחזוריות, הזדקנות סביבתית ודוחות הסמכה סיסמית לפי הצורך.
סנוברים הידראוליים מצוינים בכל מקום שבו מערכת צנרת חייבת לנוע בחופשיות בתנאים תרמיים אך חייבת להיות מרוסן מפני אירועים דינמיים. המתקנים העיקריים כוללים קווי קיטור ראשיים וצנרת מי הזנה בתחנות כוח תרמיות וגרעיניות, לולאות קירור בכור, קווי העברת LNG וגפ"מ, צנרת יציאה של תנורי זיקוק, קווי תהליך בלחץ גבוה וצינורות חוצי מדינות באזורים סיסמיים.
סנוברים הידראוליים הם כמעט תמיד חלק מתכנית תמיכת צינורות מקיפה, הפועלים לצד רכיבים אחרים במקום להחליף אותם. מתלי קפיצים משתנים ומתלי קפיצים קבועים נושאים את משקל הצינור ומתאימים לתנועה תרמית איטית, בעוד שסנוברים מספקים ריסון דינמי מקביל בנקודות תמיכה זהות או סמוכות. בקווים המצוידים במפרקי התפשטות מפוח מתכת, מגניבים מגנים על המפוח מפני הארכת יתר או דחיסת יתר במהלך אירועים חולפים.
מגוון המוצרים הרחב שלנו מכסה את חבילת התמיכה והגמישות המלאה בצנרת: תומכי קפיצים ומתלי קפיצים מכל הסוגים, תומכי צינורות קשיחים, תומכי נעלי צינור, תומכי צנרת מבודדים מראש לשירות קר וחם, וקו שלם של חיבורי התפשטות. זה מאפשר לקבלני EPC ולמשתמשי קצה להשיג רכיבי תמיכה, תמיכה והרחבה מיצרן יחיד, מה שמפשט את התיאום והאחריות האיכותית.

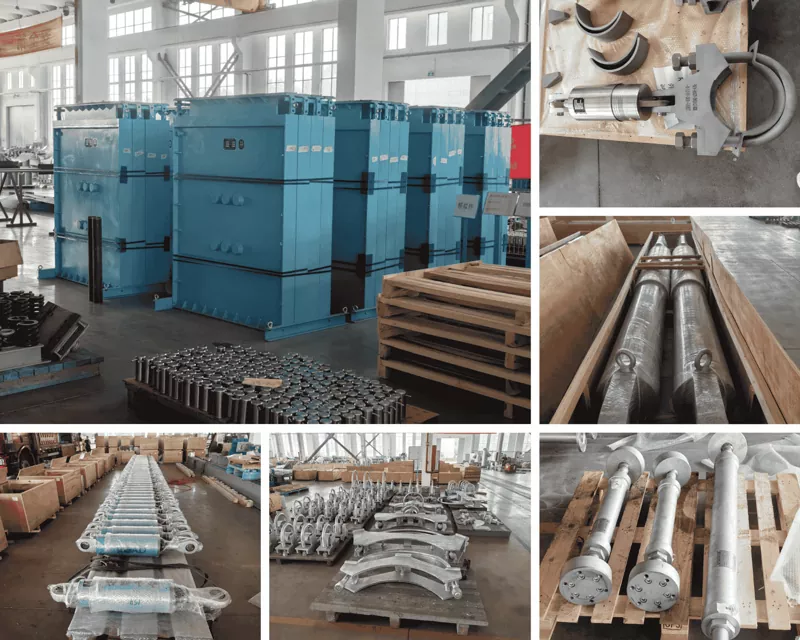

כל סנובר הידראולי מורכב ונבדק במתקן הביתי שלנו תחת מערכת ניהול האיכות ISO 9001:2015 שלנו. אנו תומכים בלקוחות עם סיוע בגודל, הדרכה בהתקנה והמלצות תחזוקה מתוזמנות. זמן אספקה סטנדרטי עבור יחידות קטלוג הוא שלושה עד חמישה שבועות, כאשר ייצור מזורז זמין בהסכמה מראש. עם למעלה מ-14 שנות ניסיון באספקת רכיבי צנרת ליותר מ-45 מדינות, אנו מספקים גם פתרונות מדף וגם פתרונות סניבר מותאמים אישית עבור פרויקטי תשתית קריטיים ברחבי העולם.
מה ההבדל בין מתלה הידראולי לבין מתלה קפיץ?
מתלי קפיצים הם תומכים נושאי עומס הנושאים את משקל הצינור תוך שהם מאפשרים תנועה תרמית. סנוברים הידראוליים אינם נושאים עומס סטטי; הם אמצעי ריסון שנשארים בתנועה חופשית במהירויות תרמיות איטיות אך ננעלים בקשיחות כאשר מתרחש אירוע דינמי פתאומי כגון רעידת אדמה או פטיש מים. לעתים קרובות השניים מותקנים יחד באותו מיקום צינור.
מה המשמעות של "מהירות טריגר"?
מהירות ההדק, או מהירות הנעילה, היא מהירות הבוכנה שבה עובר הסנובר מתנועה חופשית בעלת התנגדות נמוכה למצב ריסון קשיח. הוא מכויל על ידי התאמת גודל פתחי הזרימה הפנימיים. ערכים אופייניים נעים בין 5 מ"מ לשנייה ל-50 מ"מ לשנייה, שנבחרו כך שצמיחה תרמית נורמלית לעולם לא תגיע למהירות ההדק, אך אירועים דינמיים תמיד חורגים ממנה.
האם סנוברים הידראוליים דורשים תחזוקה?
כן, אבל במרווחים ארוכים. בתנאי הפעלה רגילים אנו ממליצים על בדיקה כל שלוש עד חמש שנים ושיפוץ מלא, כולל החלפת נוזלים וחידוש אטם, כל עשר שנים. חיי השירות משתנים בהתאם לטמפרטורה, לספירת המחזור ולתנאי הסביבה. יישומי שירות או גרעיניים חמורים פועלים לפי מרווחי בדיקה קצרים יותר לפי מפרט הפרויקט.
האם ניתן להתקין סנובר לכל כיוון?
כֵּן. סנוברים הידראוליים פועלים בכל כיוון - אופקי, אנכי או משופע - מכיוון שהבוכנה פועלת במתח צירי טהור ודחיסה ללא קשר לכוח המשיכה. חיבורי הקצה (מסך, מפרק כדורי, עין מוט) נבחרים כך שיתאימו לזווית ההתקנה ולסוג החיבור המבני.
כיצד אוכל להתאים את גודלו של סנובר הידראולי עבור מערכת הצנרת שלי?
גודל המידה מבוסס על העומס הדינמי המקסימלי שעל הסרבל לרסן ועל המהלך התרמי הכולל שהוא חייב להכיל מבלי לרדת למטה. עומסים דינמיים מגיעים בדרך כלל מניתוח מתח בצינור תחת מקרי עומס סיסמיים, פטיש מים או רוח. צוות ההנדסה שלנו יכול לסייע בשינוי גודל אם תספק את העומס הצפוי, המהלך הנדרש, טמפרטורת ההפעלה וקוד הפרויקט הרלוונטי.
