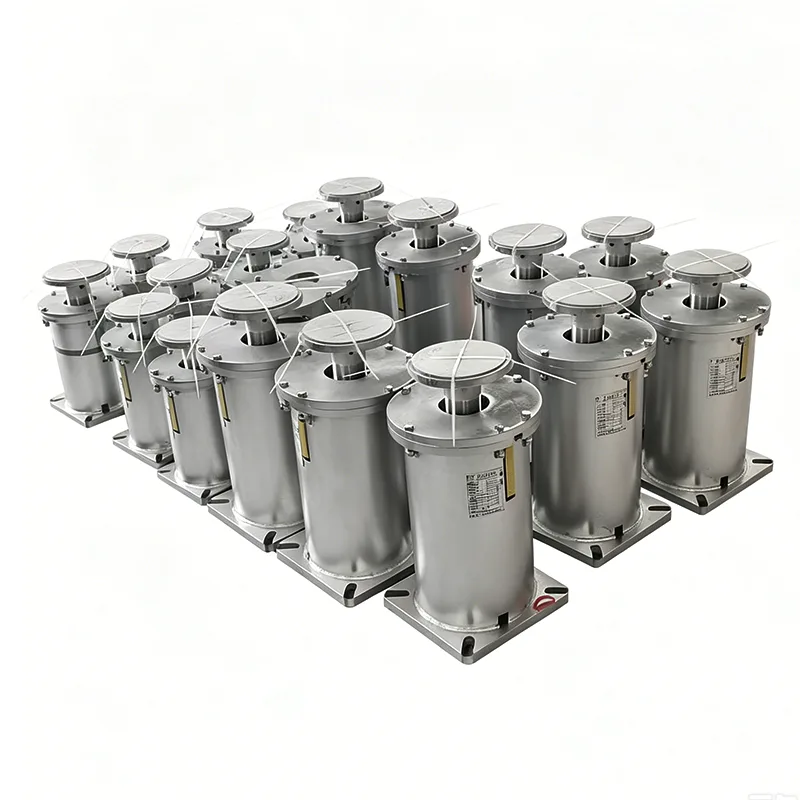

Yangzhou Tianshun Pipeline Technology Co., Ltd, שנוסדה בשנת 2012, מייצרת מגוון שלם של מוצרים בהתאם לתקן HG/T 20644 Variable Spring Supports and Hangers. Type F Variable Spring Support הוא מוצר התמיכה מסוג הבסיס בסדרה הסטנדרטית, שתוכנן במיוחד לתמיכה בתחתית של צינורות. הוא נמצא בשימוש נרחב במערכות צינורות בנפח קטן ובינוני בתעשיות חשמל, פטרוכימיה, מתכות ואחרות, והוא אחד מדגמי הקפיצים המשתנים הנפוצים ביותר בהנדסה.
איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.
כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.
מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.
| טבלת מפרט קפיץ קולב משתנה | דוּגמָה |
| סוג מתלה / תצורה | סוג A, B, C, D, E, F, G |
| גודל קפיץ / מס' | מס' 0 - מס' 22 |
| טווח נסיעות | 30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ 180 מ"מ |
| עומס הפעלה | 0.2 קילוואן - 400 קילוואן |
| עומס מותקן (עומס קר) | kN / kgf |
| עומס הפעלה (עומס חם) | kN / kgf |
| כיוון תנועה | כלפי מעלה/למטה |
| שונות (%) | ≤ 25% (סטנדרטי) |
| טיפול פני השטח | טבילה חמה / צבוע |
| חומר דיור | פלדת פחמן (Q235/Q355) |

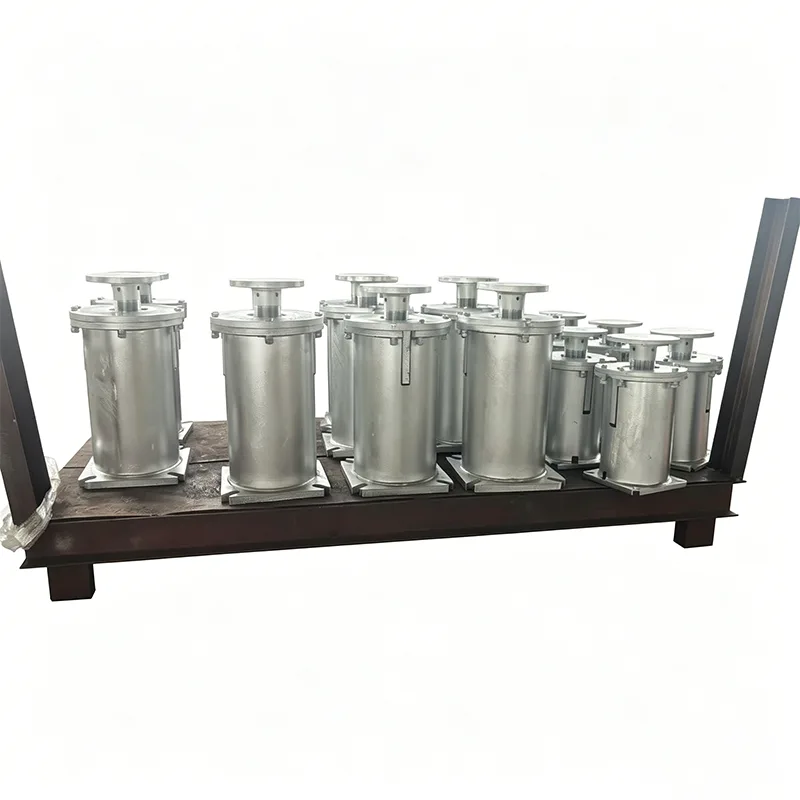

תמיכת קפיצים משתנה מסוג F מאמצת מבנה קופסה אנכית, המורכבת מהחלקים הבאים:
▶ לוחית בסיס: לוחית בסיס רחבה, המחוברת לבסיס
▶ גליל קפיצי: קפיץ דחיסה סליל גלילי מובנה
▶ פלטה עליונה: לוחית עומס, מחוברת לתמיכת צינור
▶ לוחית חיווי תזוזה: מסומנת במצבי מצב קר וחם
▶ בורג נעילה: ננעל במהלך הובלה והתקנה
▶ בורג לכוונון גובה: כוונון עדין של העומס באתר
תואם לחלוטין לתקן HG/T 20644, ניתן להחלפה עם מוצרים מיצרנים אחרים
סדרת עומס ותזוזה סטנדרטית, נוחה לבחירת מכון עיצוב
מידות התקנה אחידות, נוחות לרכש הנדסי
קפיץ דחוס מראש בהתאם לעומס התכנון, נעול במצב קר
צריך להסיר את ברגי הנעילה רק לאחר ההתקנה באתר כדי להיכנס לשימוש
אין צורך להתאים את דחיסת הקפיץ באתר
עיצוב אנכי, שטח רצפה קטן
גובה כולל 200-400 מ"מ, מתאים לאירועים מצומצמים במקום
מרכז כובד נמוך, יציבות טובה
ניתן לשלוף ולהחליף את מכלול הקפיץ בנפרד
חיווי תזוזה ברור, במהלך בדיקה
ללא חלקים בלאי, עיצוב ללא תחזוקה
|
סדרת תזוזה |
טווח עומס |
מספר אביב |
טווח קשיחות |
גובה גוף |
גודל לוחית בסיס |
|
תזוזה של 30 מ"מ |
0.2kN ~ 22kN |
00 ~ 22 |
0.07 ~ 7.3 קילו-ניין/מ"מ |
215 מ"מ |
170×120 מ"מ |
|
תזוזה של 60 מ"מ |
0.2kN ~ 42kN |
00 ~ 42 |
0.03 ~ 7.0 קילו-ניין/מ"מ |
265 מ"מ |
170×120 מ"מ |
|
תזוזה של 90 מ"מ |
0.5kN ~ 65kN |
01 ~ 65 |
0.06 ~ 7.2 קילו-ניין/מ"מ |
315 מ"מ |
215×160 מ"מ |
|
תזוזה של 120 מ"מ |
0.5kN ~ 90kN |
01 ~ 90 |
0.04 ~ 7.5 קילו-ניין/מ"מ |
365 מ"מ |
215×160 מ"מ |
תקן ביצוע: HG/T 20644-2024קצב שינוי עומס: ≤25% (דרישה סטנדרטית) חומר קפיץ: פלדת קפיץ 50CrVA חומר מעטפת: Q235Bטיפול נגד קורוזיה: הסרת אבץ בהתזת חול + פריימר עשיר באבץ אפוקסי + ציפוי עליון

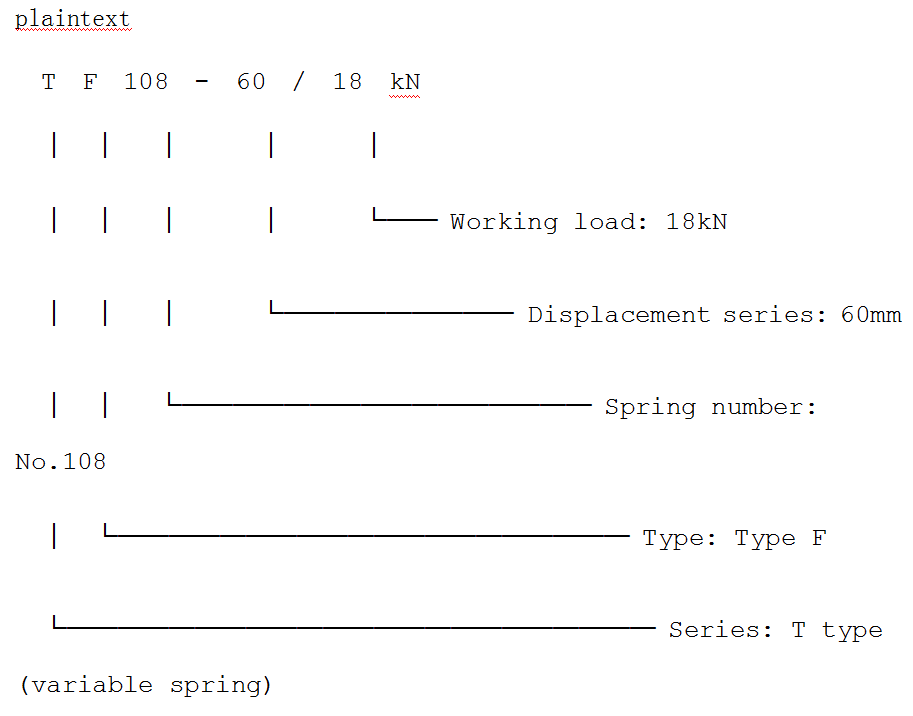

דוגמה לקידוד דגם סטנדרטי של תמיכת קפיצים משתנה מסוג F:
▶ עומס עבודה בצנרת (kN)
▶ הזזה תרמית אנכית של צינור (מ"מ)
▶ כיוון תזוזה (למעלה / מטה)
▶ דרגת קורוזיה סביבתית
הצוות המקצועי שלנו יכול לספק ישירות דגמי מוצר מסוג F מדויקים בהתבסס על פרמטרי הצינור שאתה מספק.
▶ עומס עבודה בצנרת: 15kN
▶ עקירה תרמית כלפי מעלה של הצינור: 40 מ"מ
1. קבע סדרת תזוזה: תזוזה של 40 מ"מ, בחר סדרת 60 מ"מ (שוליים רזרבה)
2. חשב עומס מצב חם: תזוזה כלפי מעלה, קפיץ משתחרר, עומס יורד
3. בדוק את טבלת קשיחות קפיצים: בחר קפיץ מס' 106, קשיחות 0.25kN/mm
4. חשב שינוי עומס: 40 מ"מ × 0.25kN/mm = שינוי של 10kN
5. אמת קצב שינוי: 10kN / 15kN = 6.7% ≤ 25%, עומד בדרישות
הבחירה בתמיכה קפיצית משתנה מסוג F נראית מסובכת, אך למעשה עומדת בסטנדרטים. אנו מספקים שירות בחירה חינם: אתה רק צריך לספק פרמטרים של צינור, ואנו נספק דגמים מדויקים.
|
תרחיש יישום |
מאפייני מצב עבודה |
למה לבחור סוג F |
|
צינורות שכבה תחתונה בגלריות צינורות |
צינורות השכבה הנמוכה ביותר, ללא נקודות הרמה מעל |
תמיכה כלפי מעלה מרצפת גלריית הצינורות |
|
צינורות על פלטפורמות ציוד |
מסודר על במות מבנה פלדה |
נשען ישירות על קורות פלדה לפלטפורמה |
|
צינורות כניסה ויציאה של משאבה |
תזוזה ≤50 מ"מ, עומס יציב |
דגם סטנדרטי, עלות נמוכה |
|
צינורות מים במחזור |
טמפרטורה רגילה, תזוזה קטנה |
קפיץ משתנה עונה באופן מלא על הדרישות |
|
צינורות אוויר דחוס |
לחץ יציב, שינוי טמפרטורה קטן |
לסוג F יש את הביצועים בעלויות הגבוהות ביותר |
|
צינורות קיטור עזר |
טמפרטורה בינונית, תזוזה ≤50 מ"מ |
קפיץ משתנה עונה על הדרישות |
|
צינורות ממס כימיים |
טמפרטורה רגילה, ללא תנודת טמפרטורה גדולה |
תקן מסוג F הוא אוניברסלי |
בדיקת קפיצים מיוחדת: בדיקת עומס של 100% לכל קפיץ, שיא עקומת קשיחות
הגדרת דחיסה מראש: דחוסה במדויק למצב קר בהתאם לדרישות ההזמנה, נעולה
כיול חיווי תזוזה: מיקום לוחית החיווי מדויק עד ±1 מ"מ
טיפול נגד קורוזיה: התזת חול בדרגה Sa2.5, עובי ציפוי ≥80μm
בדיקת מראה: בדיקה מקיפה של ריתוכים, מידות וסימונים
מלאי זמין: דגמים נפוצים (TF030-TF120, 30/60/90 תזוזה) במלאי
משלוח מהיר: הזמנות מלאי נשלחות תוך 3 ימים, הזמנות מותאמות אישית 7-10 ימים
מחיר בתפזורת: מחיר מדורג עבור רכש הנדסי בתפזורת
תיעוד מלא: כל אצווה של מוצרים מגיעה עם תעודת הסמכה, דוח בדיקת קפיץ, הוראות התקנה
בחירה חופשית: מהנדסים מקצועיים מספקים חישוב בחירה כדי להבטיח מודל מדויק
מתן שרטוט: ספק שרטוטי ממדי התקנה סטנדרטיים כדי לשתף פעולה עם התכנון
תמיכה טכנית: ענה על שאלות שונות בהתקנה, הפעלה ושימוש
אחריות איכות: שנתיים אחריות למוצר, החלפה חינם לנזק לא אנושי
תגובת חירום: מתן פתרונות לבעיות באתר תוך 24 שעות
חלקי חילוף: מכלולי קפיצים במלאי, ברגים וחלקי שחיקה אחרים
תומך קפיצים משתנה מסוג F הוא מוצר כללי סטנדרטי בתעשייה הכימית, וגם דגם הקפיצים המשתנה הנפוץ ביותר בהנדסה. התמקדנו בייצור סדרות סטנדרטיות במשך 14 שנים, עם איכות מוצר יציבה ואספקה בזמן, ושימשנו פרויקטים הנדסיים ביותר מ-40 מדינות ברחבי העולם. בחר סוג F סטנדרטי, בחר אמינות ונוחות.
