תומכי צינור אמינים למיקום צנרת תעשייתית ולייצוב מבני

בְּטיאנשון, אנחנו מייצרים תומכי צינורות כל עוד אנחנו בעסק - 14 שנים. אולי אין להם את החלקים הנעים שיש לתומכי קפיצים, אבל במובנים רבים, תומך צינור קשיח נושא באחריות גדולה יותר. יחידת קפיצים יכולה להתמודד עם כמה מילימטרים של נסיעה לא נכונה ועדיין לעבוד. תומך צינור שגודלו נמוך, מרותך בצורה גרועה או מצויין בחומר הלא נכון יכול להיכשל פתאום, וכשזה קורה, הצינור הולך איתו. זו הסיבה שאנו מטפלים בכל הזמנת תמיכת צינור באותו טיפול שאנו נותנים למורכבים יותר שלנותומך קפיץ קבועויחידות קפיצים משתנות.

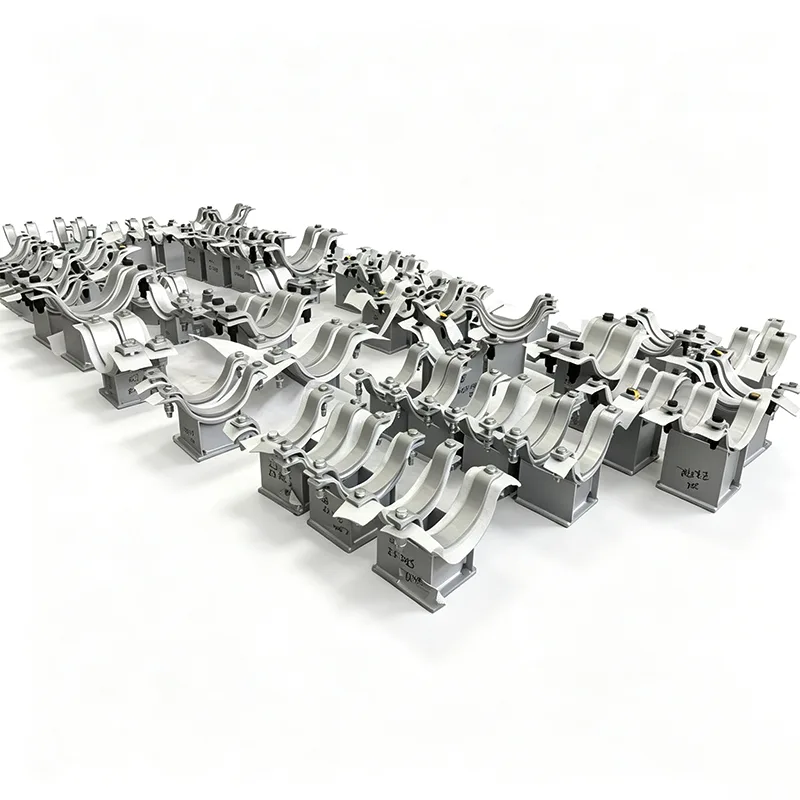

העבודה של תומך צינור היא פשוטה לתיאור, קשה יותר לתקן בכל פעם: החזיקו את הצינור במקומו, שאו את משקלו והנחו או עיגנו אותו בהתאם למפרט הצנרת. אנו מייצרים מגוון רחב - החל מהדקי צינור בסיסיים המורכבים על קורות ועד עמוד Tנעלי צינורללוחות הזזה מותאמים אישית ותומכי תרמילים כבדים. אלה אינם חלקי קטלוג מהמדף עבורנו; אנו בונים לפי גודל הצינור, עובי הבידוד, נתוני העומס וסביבת ההתקנה שלך.

כיצד תומך צינור משתלב בתמונת התמיכה הגדולה יותר

לכו במורד כל מתלה צינורות ותראו שילוב: תומכי צינור קשיחים שלוקחים את המשקל המת ומנחים את התנועה הצידית, מתלי קפיצים או תומכי קפיצים משתנים הסופגים תנועה אנכית במידת הצורך. אחד בלי השני לא עובד. תומך צינור קשיח מדי במקום הלא נכון יכול להעביר לחץ ישר לתוך אוגן או פיית כלי. זו הסיבה שהמהנדסים שלנו תמיד מסתכלים על ערכת התמיכה המלאה כשאתה שולח לנו בירור - ומדוע אנו לא מהססים להציע תמיכת צינור מבודד מראש לקווים קרים או נעל מונחית לריצה ארוכה וישרה הדורשת תנועה צירית מבוקרת.

חומרים וגימורים שאנו מחזיקים במלאי ומשתמשים בהם

אנו מחזיקים מלאי רחב של פלדת פחמן, פלדת אל חלד וסגסוגת פלדה, צינורות וחלקים מבניים כדי שנוכל להסתובב במהירות בייצור תמיכת צינור. הטבלה שלהלן מפרטת את החומרים שבהם אנו משתמשים לרוב:

כל הריתוך המבני מתבצע על ידי רתכים מוסמכים, ואנו מבצעים בדיקות חזותיות וממדיות על כל תומך לפני יציאתו מהחנות. אם הפרויקט שלך דורש NDT (PT, MT או UT) על ריתוכים מסוימים, נוכל לכלול את זה בהיקף.

תקנים השולטים בתמיכות הצינורות שלנו

אנו עובדים לפי הקודים הבינלאומיים הבאים מדי יום:

ANSI/MSS SP-58 - תומכי צינור ומתלים

ASME B31.3 ו-B31.1 - צנרת תהליך וכוח

ASME סעיף IX - כישורי ריתוך

EN 1090 - פלדה מבנית (כאשר נדרש עבור סימון CE)

GB/T 17116 - תקן לאומי סיני

מערכת ISO 9001:2015 שלנו מכסה את כל שרשרת הייצור, ועקיבות החומר נשמרת ממספר החום של הפלדה הגולמית ועד לתג ההרכבה הסופית של התמיכה.

שאלות נפוצות

ש 1: האם אתה יכול להתאים לשרטוטים הסטנדרטיים של תמיכת הצינור הקיימים שלנו?

כן, כך מגיעות רוב ההזמנות שלנו. שלח לנו את שרטוטי התמיכה הסטנדרטיים שלך, איזומטריים, או סתם לוח זמנים מסומן של תמיכת צינורות, ואנו ניצור את הממדים המדויקים האלה. אנו עובדים באופן קבוע עם ספריות סטנדרטיות של EPC.

ש 2: מה ההבדל בין נעל צינור לתומך צינור?

בשיחה יומיומית, לעתים קרובות אנשים משתמשים במונחים לסירוגין. באופן קפדני, נעל צינור היא סוג מסוים של תומך צינור - פרופיל פלדה מרותך לתחתית הצינור כדי להרים אותו מהפלדה המבנית. תומך צינור הוא המשפחה הרחבה יותר שכוללת נעליים, מהדקים, מדריכים, מוטות ומכלולי מוט מתלים. אנו מייצרים גם נעלי צינור וגם מכלולי תמיכת צינורות שלמים.

ש 3: איך אתה מתמודד עם קווים מבודדים או קרים?

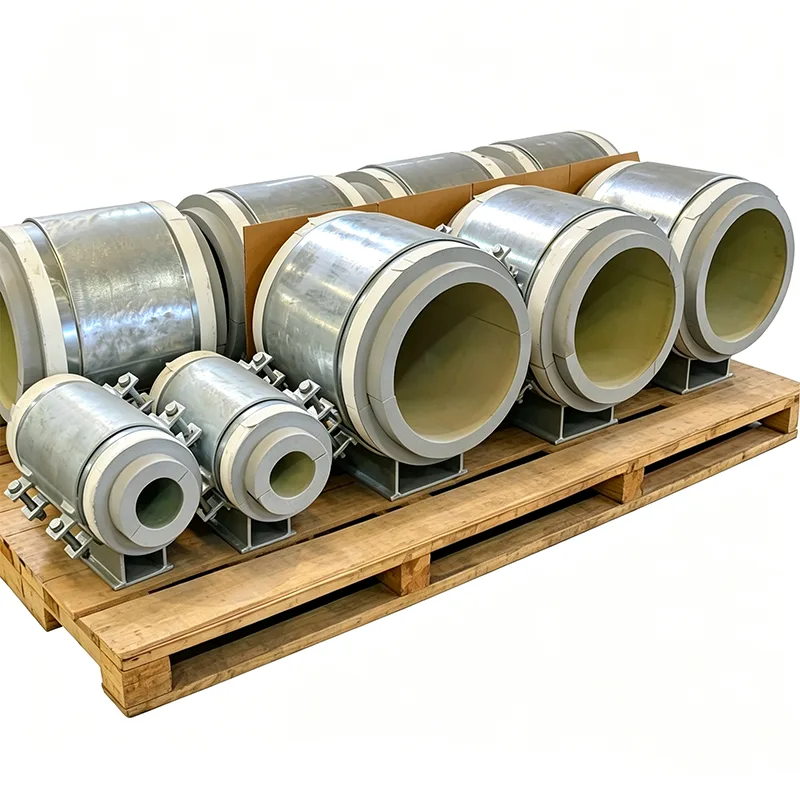

עבור קווים מבודדים חמים, אנו מגדילים את גובה הנעל כדי לפנות את הבידוד. עבור קווים קרים או קריוגניים, אנו מספקים תומכי צינור מבודדים מראש עם גוש קצף קשיח המחובר לתוך הנעל כדי למנוע העברה ועיבוי קור. ספרו לנו את עובי הבידוד והחומר, ונעצב את הנעל בהתאם.

ש 4: מהו זמן ההובלה שלך עבור אצווה של תומכי צינור?

תומך פלדת פחמן סטנדרטי: 15-25 ימים, תלוי בכמות. נירוסטה או מכלולים גדולים ומורכבים: 25-35 ימים. עבור הזמנות בכמויות גדולות הקשורות ללוח הזמנים של הפרויקט, אנו יכולים לבצע משלוחים בשלבים כדי להתאים לרצף הבנייה שלך.

ש 5: האם אתה מספק גם את לוחות ההטמעה המבניים ועמודי ה-T?

אנחנו יכולים, אם הפרויקט שלך דורש זאת. בדרך כלל, תומכי צינור הם הממשק בין הצינור למבנה. אם אתה צריך גם את לוחות הטבעה, לוחות הבסיס או פלדת T-post, נוכל לארוז הכל ביחד, מה שמפשט את הלוגיסטיקה באתר.

בדיקות ובדיקות איכות

לתמיכות צינור אולי אין חלקים נעים, אבל אנחנו עדיין מפעילים תהליך בקרת איכות מובנה:

אימות חומר נכנס מול תעודות טחנה

בדיקת מידות לאחר חיתוך וקידוח

בדיקת התאמה לפני הריתוך

בדיקת ריתוך חזותית, בתוספת NDT נוסף אם צוין

בדיקת מידות וזווית בהרכבה מוגמרת

גימור פני השטח ובדיקת ציפוי

כל משלוח מלווה בתעודת משלוח שמפרטת כל תמיכה לפי מספר התג שלה, כך שצוות האתר שלך יכול להתאים חלקים לשרטוט האיזומטרי ללא ניחושים.

התאמה אישית שאנו עושים כל יום

תומכי צינור מעטים עוזבים את המפעל שלנו כחלק סטנדרטי לחלוטין. התאמות אישיות נפוצות כוללות:

גבהי נעליים מורחבים לבידוד עבה או איטום אש

בסיסי מגלשה מתכווננים עם רפידות PTFE להזזה עם חיכוך נמוך

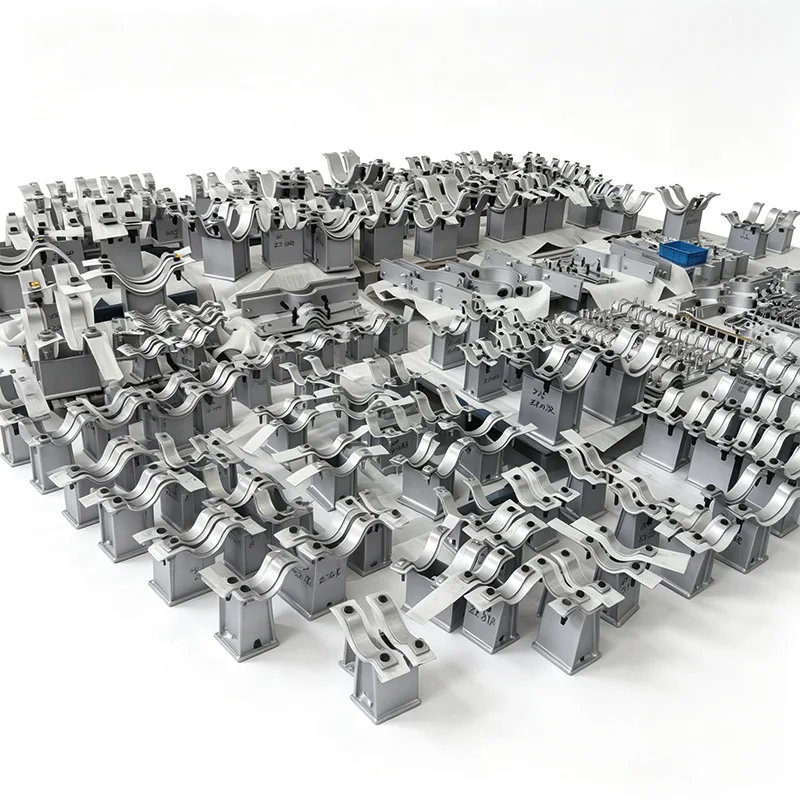

חומרת נירוסטה עבור מתקנים ימיים וחופים

דירוגי עומס מיוחדים - בנינו תומכי צינור עבור קווים בעלי קידוח גדול הנושאים צינור בקוטר 40 אינץ'

מלחציים נגד רעידות עם בטנת ניאופרן לצנרת מדחס הדדית

תומך סגסוגת בטמפרטורה גבוהה עבור קווי תנורים ורפורמר

אתה לא מוגבל למה שיש בקטלוג. שלח לנו את הדרישות שלך, ואנו נבדה בדיוק את מה שאתה צריך.

הערות מעשיות מקומת החנות שלנו

כמה דברים שאספנו במהלך השנים שעשויים לעזור לך:

אם הצינור שלך עומד להיבדק הידרו, ודא שתומכי הצינור מיועדים למשקל המוצף. הרבה כשלי תמיכה קורים במהלך הבדיקה, לא במהלך הפעולה.

על מדפי צינורות ארוכים, הימנע מהנחיית יתר. השאר מקום לתנועה צירית. אנו יכולים לשלב לוחות החלקה עם מקדם חיכוך ידוע בעיצובי הנעליים שלנו כדי לשמור על עומסי התגובה בגבולות הלחץ בצינור שלך.

אם תומך הצינור יהיה חשוף לאש, ציין ציפוי עמיד בפני אש או עיצוב שלא יתמוטט בתוך תקופת דירוג האש הנדרשת. נוכל לייעץ לגבי אפשרויות מעשיות.

עבור צינורות נירוסטה, השתמש תמיד ברכיבי תמיכה מנירוסטה או לפחות בטנה לא מתכתית (PTFE או ניאופרן) כדי למנוע קורוזיה גלוונית בנקודת המגע.

למה לבחור ב-Tianshun לתומכי הצינור שלך?

אנחנו לא מפיץ שבוחר חלקים ממחסן. אנחנו מפעל שחותך פלדה, ריתוך מכלולים, מכונות משטחי מגע, מחיל ציפויים ושולח ישירות לאתר או למגבש שלך. הצוות שלנו ראה מספיק כשלים בתמיכת צינורות בשטח כדי לדעת שקצת טיפול נוסף במהלך הייצור עושה הבדל גדול בהמשך הקו.

בין אם אתה זקוק לעשרים נעליים מרותכות פשוטות או מאתיים תומכים מורכבים מונחים עם לוחות החלקה, אנו ניתן לך מחיר ישיר מהמפעל, לוח זמנים אספקה ​​ריאלי ומערכת של שרטוטי ייצור לאישורך לפני שנתחיל לחתוך פלדה. למעלה מ-70% מהעסקים שלנו מגיעים מלקוחות שהזמינו פעם אחת ומעולם לא טרחו להכשיר ספק אחר.

אם הפרויקט הבא שלך דורש תומכי צינור, נעלי צינור או תומכי צינור מבודדים מראש, שלח לנו את רשימת התמיכה שלך או שרטוטים סטנדרטיים. אנו נחזיר הצעת מחיר מפורטת, בדרך כלל תוך 24 שעות. וכמו תמיד, אתה מוזמן לבקר במפעל שלנו ביאנגג'ואו ולראות איך אנחנו בונים דברים.
