קולב קפיצי מתמיד מדויק עבור צינור בעל תזוזה גדולה עם פלט עומס אחיד

מתלי קפיצים קבועים, המכונים גם תומכי קפיצי עומס קבוע או תומכי כוח קבוע, מספקים כוח תמיכה כמעט אחיד לאורך כל טווח הנסיעה של הצינור. יחידות אלו תוכננו במיוחד עבור מערכות צנרת שחוות תזוזה תרמית אנכית משמעותית, כאשר תומכי קפיצים משתנים יכניסו וריאציות עומס יתר ויעבירו מתח לא רצוי לציוד ולצינורות המחוברים.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות בעלות תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

בְּYangzhou Tianshun Pipeline Technology, אנו מייצרים מתלי קפיצים קבועים באמצעות מנגנון מוט חיבור ארכובה מוכח בשילוב עם קפיצי דחיסה איכותיים. עיצוב זה מאזן מומנט קפיץ מול מומנט עומס סביב הציר הראשי לאורך כל המהלך, שומר על סטיית עומס בטווח של ±5% כסטנדרט - ו-±3% לתצורות דיוק גבוה. כל מכלול נמצא במארז מגן המגן על רכיבים פנימיים מפני פסולת בניין ומזהמים סביבתיים, ומפחית את סיכוני התחזוקה לאורך חיי השירות של התמיכה.

מפרט טכני וסדרה

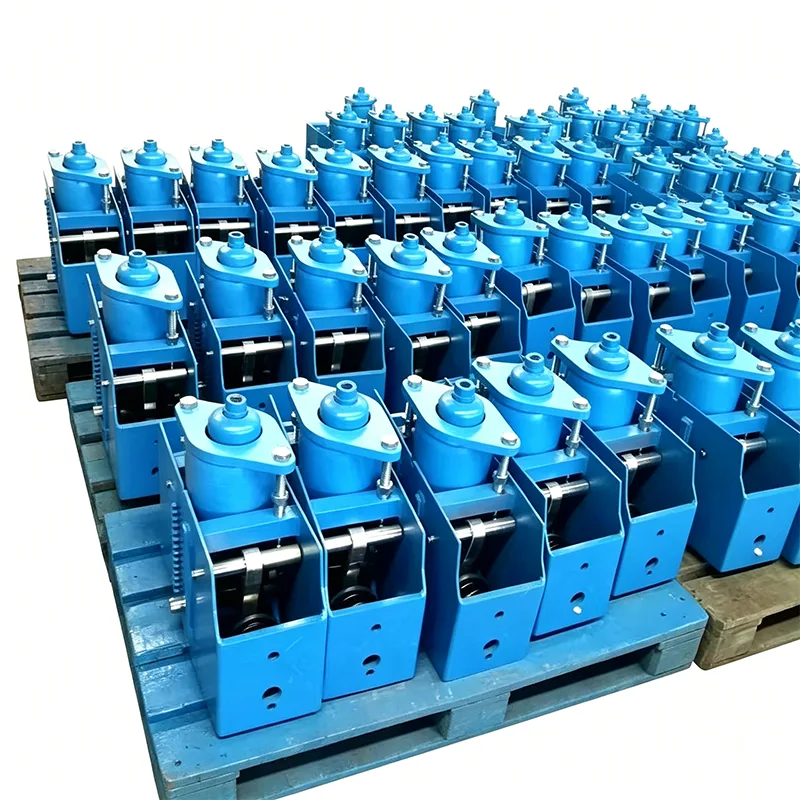

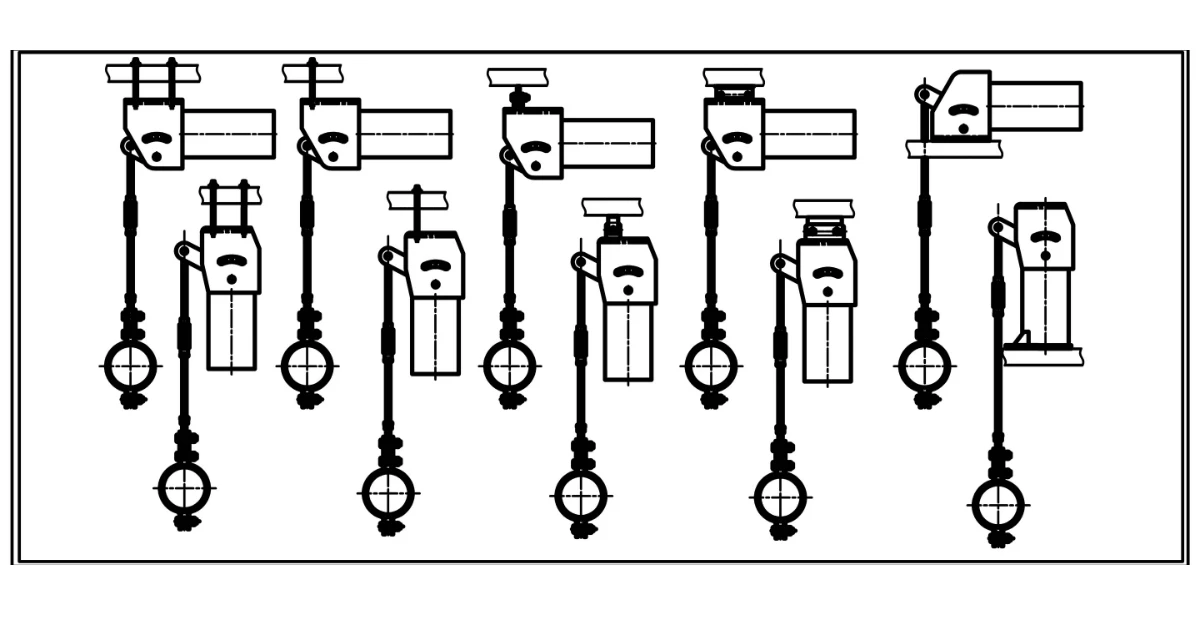

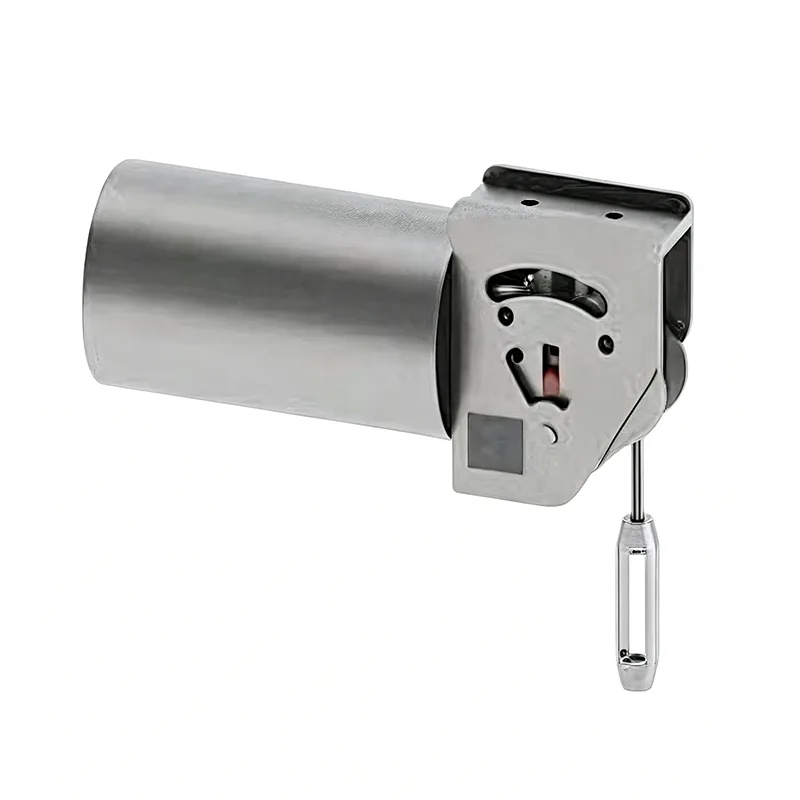

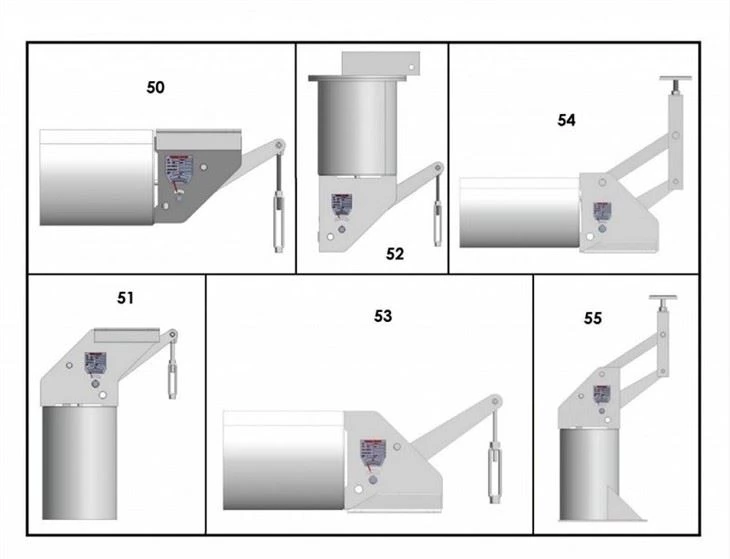

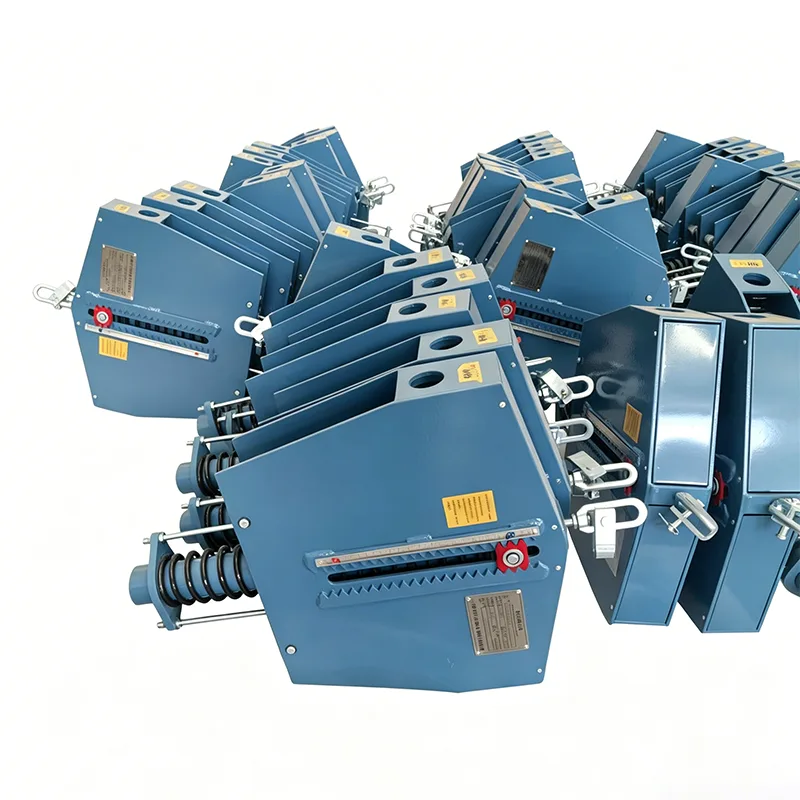

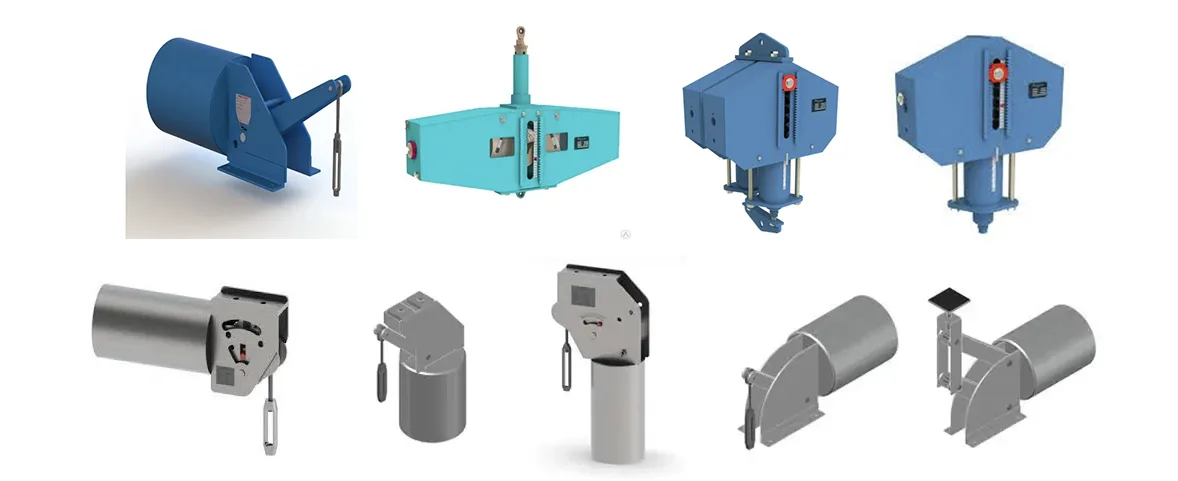

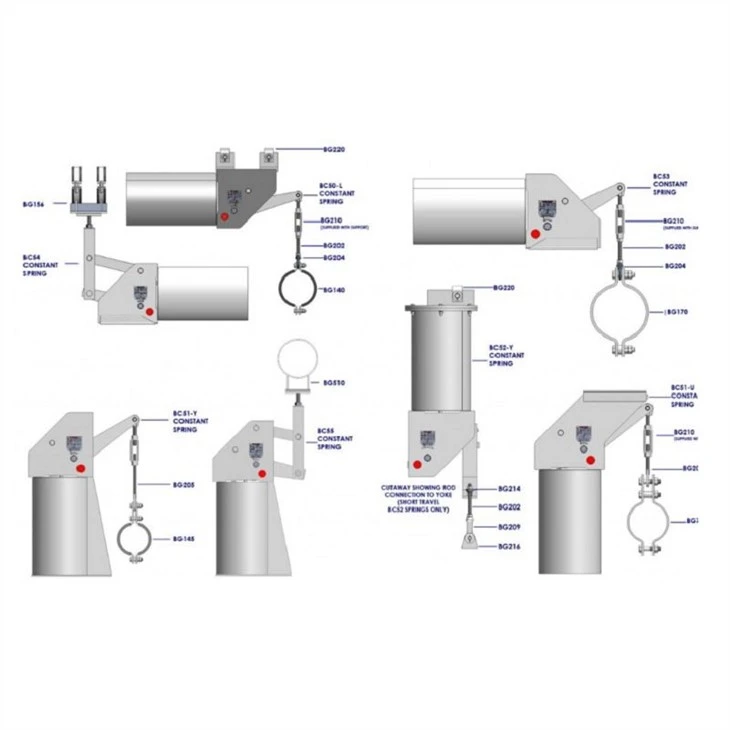

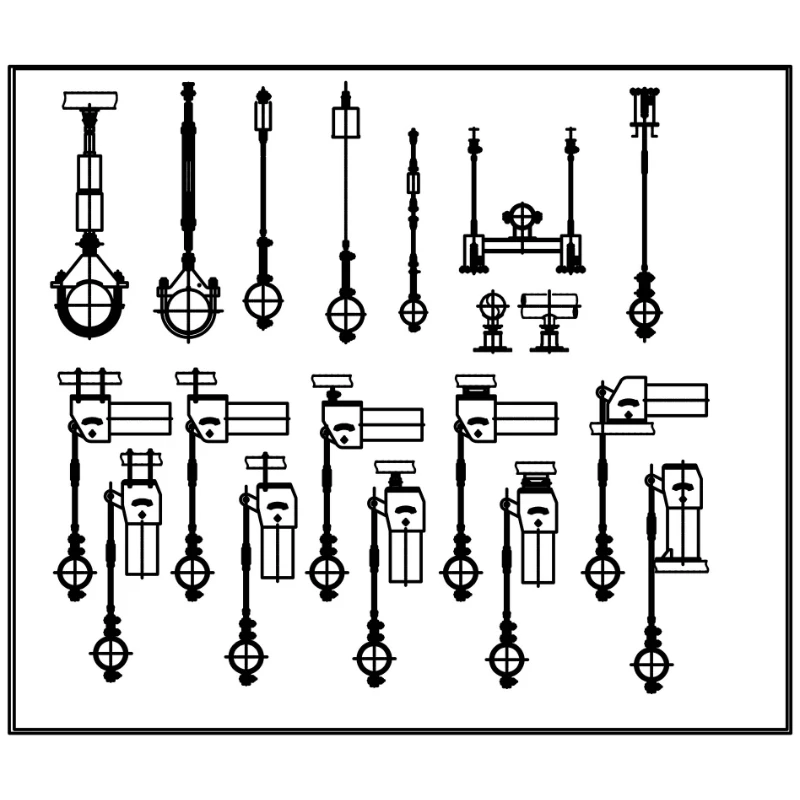

שֶׁלָנוּתמיכת קפיץ קבועההפורטפוליו מכסה טווח עומס עבודה מ-0.1 קילו-ניין עד 500 קילו-נוט, עם אפשרויות נסיעה סטנדרטיות של 50 מ"מ, 100 מ"מ, 200 מ"מ ו-400 מ"מ, ונסיעות מותאמות אישית זמינות עד 600 מ"מ. הסדרות הסטנדרטיות כוללות את דגמי PH, LH, CA, CS ו-TH, המתאימים להתקנה אופקית ואנכית כאחד. סלילי קפיצים מיוצרים מפלדת סגסוגת 60Si2Mn או 50CrVA, וגימור הבתים בציפוי מגולוון חם או אפוקסי כדי להתאים לטמפרטורות הפעלה סביבתיות מ-20°C עד +80°C.

כל מתלה קפיצי קבוע מוגדר מראש במפעל למצבי העומס והקר/חם שצוין על ידי הלקוח, ומצויד בעצירות גבול תנועה עליונות ותחתונות למניעת מעבר יתר. סולם נסיעה גלוי בבירור וחוגת כוונון עומס מאפשרים כוונון עדין באתר בתוך ±10% מהעומס המדורג, עם תצורות מסוימות המתכווננות עד ±20% במרווחים של 2%. פינים אדומים מוגדרים מראש מותקנים במפעל כדי לנעול את התמיכה במהלך בדיקות הידרוסטטיות ושטיפת חומצה, עמידה בעומס עד פי שניים מהעומס המדורג לפני ההסרה בעת הפעלת המערכת.

תקנים והנדסה בהתאמה אישית

כל תומכי קפיצי העומס הקבוע מתוכננים ומיוצרים בהתאם ל-GB/T 17116.1/.2/.3 ו-NB/T 47039, וניתנים להמרה מלאה לתקנים בינלאומיים לרבות MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 B8, כמו גם תמיכה ליצרן JIS 510 ו-J10. לייצר תומכות כוח קבועות בהתאמה אישית מלאה בהתבסס על שרטוטי לקוחות ופרמטרים ספציפיים לפרויקט.

יישום על פני תעשיות קריטיות

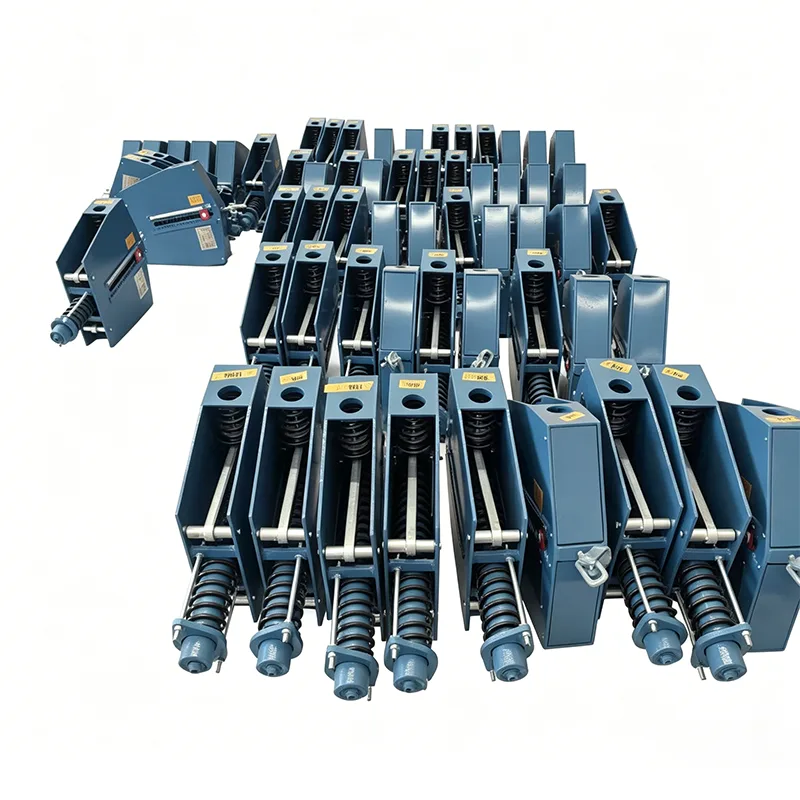

מתלים קפיציים קבועים מצוינים במערכות צנרת שבהן עקביות העומס אינה ניתנת למשא ומתן. מתקנים אופייניים כוללים תחנות כוח תרמיות, מתקני כוח גרעיני, בתי זיקוק, מסופי LNG וגפ"מ, רשתות חימום מחוזיות וקווי תהליך בטמפרטורה גבוהה במפעלים פטרוכימיים ותרופות. לעתים קרובות הם נפרסים לצד תומכי קפיצים משתנים באותו צינור - יחידות קבועות בצמתים בעלי תזוזה גבוהה ומתלי קפיצים משתנים במקומות עם תנועה תרמית קטנה יותר.

מגוון מוצרי תמיכת צינורות רחב יותר

מעבר למתלי קפיצים קבועים, תיק תמיכת הצינורות השלם שלנו כולל תומכי קפיצים משתנים, מתלים קשיחים, תומכי נעלי צינור, תומכי צינור מבודדים מראש וסובבים הידראוליים לבקרת עומס דינמי. עבור פרויקטים הדורשים פיצוי תנועה תרמית, אנו מספקים גם מפרקי התפשטות מפוח מתכת, מפרקי התפשטות גומי ומפרקי התפשטות בד המשתלבים עם מערכות התמיכה שלנו כדי ליצור פתרון צנרת מלא.

אבטחת איכות ושירות

כל תמיכה עוברת בדיקה פנימית מלאה לפני המשלוח, מגובה על ידי מערכת ניהול האיכות ISO 9001:2015 שלנו ועמידה בתקני ASME ו-API במידת הצורך. לקוחות מקבלים תמיכה טכנית ייעודית החל מבירור דרך התקנה, מענה 24 שעות ביממה על כל הצעות המחיר והכוונה להתאמת עומסים באתר כחלק מהשירות לאחר המכירה שלנו. עם למעלה מ-14 שנים של ייצור תומכי צינורות ומפרקי התפשטות עבור פרויקטים ברחבי 45 מדינות, אנו מספקים הן יחידות קטלוג סטנדרטיות והן פתרונות מותאמים אישית מהונדסים עבור קבלני EPC ומשתמשי קצה ברחבי העולם.

שאלות נפוצות

מה ההבדל בין מתלה קפיץ קבוע לבין תומך קפיץ משתנה?

תומכי קפיצים משתנים מפעילים כוח תגובה משתנה כאשר הצינור נע במאונך, עקב דחיסה או הארכה של הקפיץ. מתלי קפיצים קבועים משתמשים במנגנון מוט חיבור ארכובה כדי לשמור על כוח תמיכה כמעט אחיד לאורך כל טווח הנסיעה. ככלל אצבע, יחידות קבועות מוגדרות כאשר התזוזה התרמית עולה על 50 מ"מ או כאשר משתנה העומס חייב להישאר מתחת ל-6% כדי למנוע העברת מתח למשאבות, טורבינות או ציוד רגיש אחר.

מה המשמעות של סטיית עומס של ±5% על תומך קפיץ קבוע?

סטיית עומס היא ההפרש המקסימלי באחוזים בין כוח התמיכה בפועל לבין העומס המדורג הנומינלי בכל נקודה בתוך מסע העבודה. מתלי הקפיץ הקבועים הסטנדרטיים שלנו מחזיקים סטייה בטווח של ±5%, מה שעונה על רוב דרישות הצנרת התעשייתית. עבור יישומים קריטיים כגון קווי תהליך גרעיני או דיוק גבוה, אנו מציעים יחידות דיוק גבוהות בסטייה של ±3%.

מתי יש להסיר את הפינים האדומים המוגדרים מראש?

הפינים המוגדרים מראש מותקנים במפעל כדי לנעול את המתלה במצב ההתקנה הקרה שלו, מה שמאפשר להשלים בדיקה הידרוסטטית ושטיפת חומצה בצינור מבלי לדחוס או להרחיב את מכלול הקפיץ. יש להסיר אותם לפני הפעלת המערכת, בדרך כלל לאחר סיום בדיקות הידרות ובדיקות טרום הפעלה. הפינים הסטנדרטיים שלנו עומדים עד פי שניים מהעומס הנקוב במהלך הבדיקה; הודע לנו אם הפרויקט שלך דורש מרווח בטיחות גבוה יותר.

האם ניתן להתאים את העומס באתר לאחר ההתקנה?

כֵּן. כל מתלה קפיצי קבוע מצויד בבורג לכוונון עומס וחוגה מכוילת. סיבוב הבורג מגדיל או מפחית את העומס שנקבע מראש במרווחים של 2%, עם טווח התאמה כולל של ±10% ביחידות סטנדרטיות (עד ±20% בתצורות נבחרות). זה מאפשר כוונון עדין כדי לפצות על הבדלים מינוריים בין תנאי התכנון לבין התקנת האתר בפועל.

לפי אילו סטנדרטים עומדים מתלי הקפיץ הקבועים שלך?

הטווח הסטנדרטי שלנו מתוכנן ל-GB/T 17116.1/.2/.3 ול-NB/T 47039, וניתן להמרה במידות ובביצועים עם MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L, ו-JIS B 850 תומכים באופן מלא בשרטוטים ובהתאמה אישית שלכם.

מהו זמן ההובלה הטיפוסי?

מתלי קפיצים קבועים בקטלוג סטנדרטיים נשלחים בדרך כלל תוך 15 עד 25 ימי עבודה, תלוי בכמות ובסדרה. יחידות מותאמות אישית דורשות זמן הנדסה ואישור נוסף. ניתן לתאם משלוח מהיר על פי בקשה, בכפוף להסכמה מראש בביצוע ההזמנה או לפחות 20 יום לפני מועד האספקה ​​המתוכנן.
