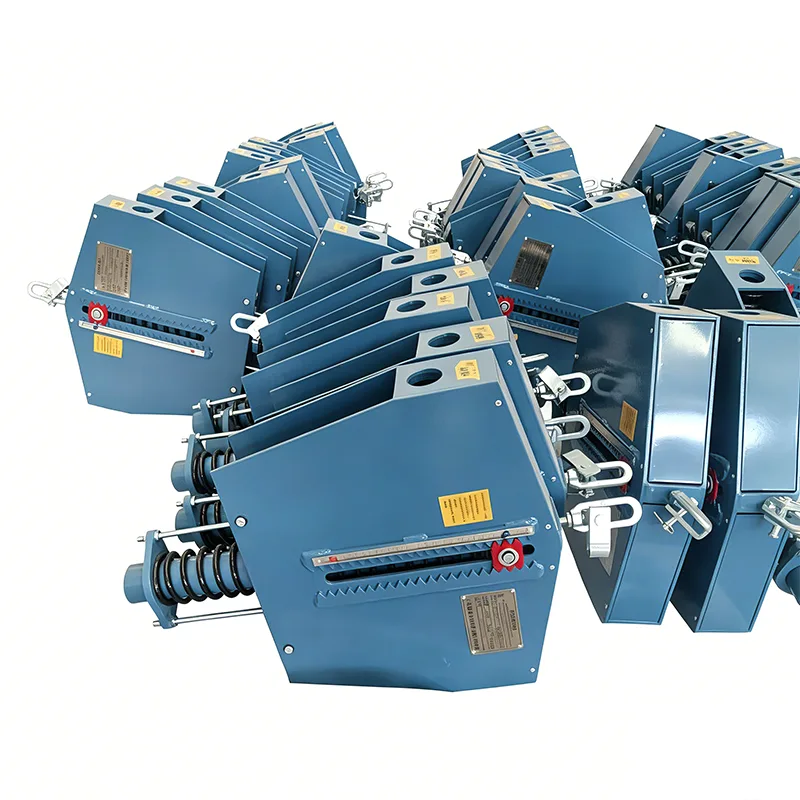

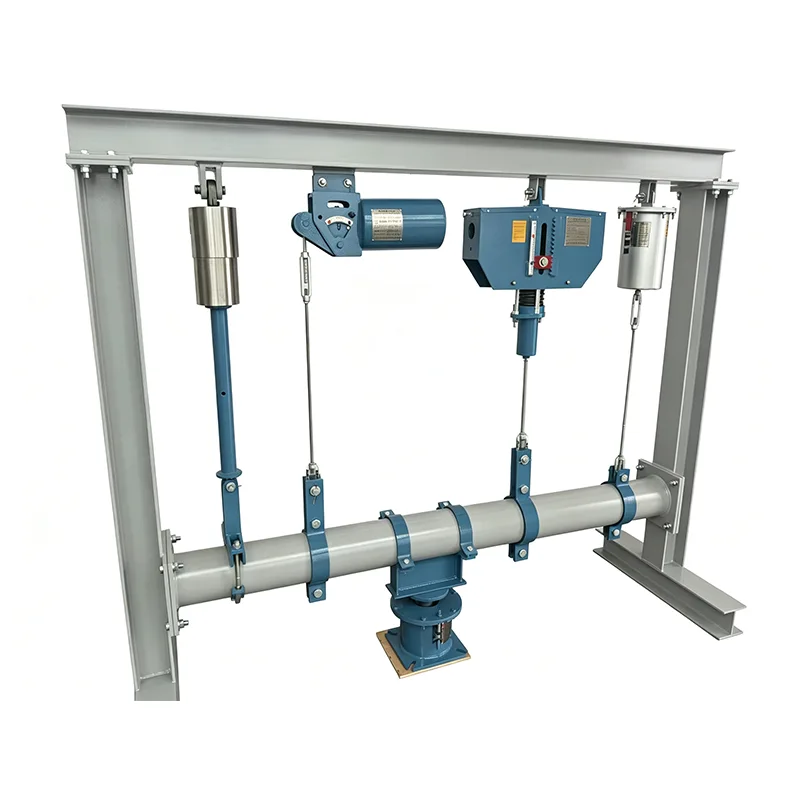

תמיכת קפיצים קבועים בצינור קיטור

צינורות קיטור מייצרים תזוזה תרמית משמעותית במהלך הפעולה והם רגישים מאוד לשונות עומס. כאשר טמפרטורת הצנרת עולה מטמפרטורת הסביבה לטמפרטורת הפעולה, תתרחש תזוזה אנכית הנעה בין מספר סנטימטרים לעשרות סנטימטרים. אם יאמצו התקני תמיכה קונבנציונליים, העומס ישתנה בצורה דרסטית יחד עם תזוזה, וכתוצאה מכך ריכוז מתח בצינור, נזק לחיבורי ציוד ואפילו קרע בצינור. ה-Steam Pipe Constant Spring Support היא יחידת תמיכה ייעודית שפותחה כדי לפתור בעיות כאלה. הוא מספק כוח תמיכה כמעט קבוע לאורך כל מהלך העקירה, ומבטיח פעולה בטוחה ואמינה של מערכות צנרת קיטור.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

עיקרון עבודה והרכב מבני

תוכנן על בסיס עקרון איזון המומנטים, תומך קפיץ קבוע של צינור הקיטור ממיר את הכוח האלסטי של הקפיצים לכוח תומך יציב באמצעות מנגנון הצמדה. כאשר הצינור זז אנכית, עיוות קפיץ מפוצה על ידי מערכת ההצמדה כדי לשמור על כוח פלט יציב, כאשר קצב שינוי העומס נשלט בתוך 5%.

מוצרים סטנדרטיים מורכבים ממרכיבי הליבה הבאים:

▶  הרכבת קפיצים: מיוצר מפלדה קפיצית מסגסוגת בעלת חוזק גבוה ונתון לתהליכי טיפול בחום מרובים.

▶  מנגנון איזון רגעים: מכלול הצמדה ומכלול זיזים מעובדים במדויק.

▶  מכשיר לכוונון עומס: מאפשר התאמה מדויקת באתר של עומס הפלט.

▶  מחוון תזוזה: מציג בבירור את העקירה בפועל של צינורות.

▶  דיור ומכלולי חיבור: עשויים מפלדת פחמן מובחרת עם טיפול משטח נגד קורוזיה.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

תכונות טכניות ליבה

▶  ביצועי כוח קבועים מעולים: שיעור שינוי עומס ≤ 5% על פני המהלך המלא, חורג מהדרישות של התקנים הלאומיים.

▶  טווח תזוזה גדול: תזוזה מרבית מגיעה עד 400 מ"מ, מתאים באופן מושלם לצינורות קיטור בעלי קוטר גדול בטמפרטורה גבוהה.

▶  כיסוי עומס מקיף: זמינה סדרה שלמה של דירוגי עומס מ-0.5kN עד 500kN.

▶  מבנה קומפקטי: אימוץ עיצוב מרחבי אופטימלי, הנפח הכולל שלו קטן ב-20% מתומכי קפיצים קבועים מסורתיים.

▶  התקנה קלה: הגדר מראש לעומס שצוין לפני המסירה, דורש תיקון פשוט להפעלה באתר.

▶  בטיחות ואמינות גבוהות: מצויד בהגנת עומס יתר והתקני הגבלת נסיעה כדי למנוע נזק מקרי.

השוואת ביצועים עם תומך קפיצים משתנים

פריטי השוואה	תמיכת קפיצים קבועים בצינור קיטור	תמיכת קפיץ משתנה לצנרת
קצב שינויי עומס	≤ 5%	≤ 25%
תזוזה מקסימלית	400 מ"מ	200 מ"מ
צינורות ישימים	צינורות קיטור עם תזוזה גדולה ורגישות גבוהה לעומס	צינורות עם תזוזה תרמית כללית
ביצועי בקרת מתח	מְעוּלֶה	טוֹב
הגנת חיבור ציוד	מְעוּלֶה	רָגִיל
עלות ייצור	גבוה יחסית	בֵּינוֹנִי
טמפרטורת הפעלה	-196℃ ~ +600℃	-40℃ ~ +450℃

פרמטרים טכניים סטנדרטיים

שם פרמטר	מפרט טכני
טווח עומס עבודה	0.5kN - 500kN
תזוזה מדורגת	50 מ"מ, 100 מ"מ, 150 מ"מ, 200 מ"מ, 300 מ"מ, 400 מ"מ
קצב שינויי עומס	≤ 5%
טמפרטורת הפעלה	-196℃ ~ +600℃
חומר קפיץ	60Si2MnA, 50CrVA, סגסוגת עמידה בטמפרטורה גבוהה
חומר דיור	Q235B, Q345B, נירוסטה
טיפול פני השטח	גלוון בטבילה חמה, פריימר עשיר באבץ אפוקסי + ציפוי עליון עמיד בטמפרטורות גבוהות
תקנים ישימים	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

תרחישי יישום טיפוסיים

תמיכת קפיצים קבועה של צינור קיטור מיושמת בעיקר על מערכות צנרת קיטור הכוללות תזוזה תרמית גדולה ודרישות מחמירות ליציבות העומס:

▶  צינורות קיטור ראשיים וצינורות קיטור לחמם מחדש של תחנות כוח תרמיות

▶  מערכות צנרת קיטור באי הרגיל של תחנות כוח גרעיניות

▶  צינורות הולכת קיטור בטמפרטורה גבוהה בבתי זיקוק של נפט

▶  צינורות כוח קיטור בעבודות ברזל ופלדה

▶  קווי מים חמים וקיטור בטמפרטורה גבוהה להסקה מרכזית עירונית

▶  מערכות צנרת חימום בקיטור במפעלים כימיים

עבור היישומים שלעיל, תמיכת קפיצים משתנה עבור צינור לא יכולה עוד לעמוד בדרישות התפעוליות כאשר תזוזה של הצינור עולה על 100 מ"מ או נדרשת בקרה קפדנית על וריאציות עומס. במקרים כאלה, תומכי קפיץ קבועים הם חובה כדי להבטיח את בטיחות המערכת.

ייצור ובקרת איכות

Yangzhou Tianshun Piping מתגאה ב-14 שנות ניסיון מקצועי בייצור תומכי קפיצים קבועים, מצוידים במתקני ייצור מלאים ומכשירי בדיקה מדויקים. יישמנו מערכת בקרת איכות קפדנית על מנת להבטיח שכל המוצרים עומדים בסטנדרטים הבינלאומיים:

בדיקות פנימיות מקיפות מבוצעות על כל מוצר לפני המשלוח

לפני המשלוח, כל מוצר עובר תהליך בדיקה פנימי מלא. תהליך זה כולל בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. מסופקים דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR).

הבהרה לגבי הסמכת צד שלישי

בדיקות פנימיות אינן זהות לבדיקות של צד שלישי המוסמכות על ידי ILAC. אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לספק זאת כשירות אופציונלי נפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

שירות זה מכסה ניתוח הרכב כימי, בדיקות מתיחה, בדיקות השפעה בטמפרטורה נמוכה של Charpy ובדיקות קשיות.

2. ריתוך NDT

שיטות זמינות כוללות בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקה אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות הבולטים שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

יותר מספק מקומי סטנדרטי

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

הנחיות בחירה ושירותים תומכים

תומכי צנרת ייבחרו בהתאם לתזוזת הצינור ורגישות העומס: בחר בתמיכה קפיצית משתנה עבור צינור אם תזוקת הצינור האנכית היא פחות מ-100 מ"מ והמערכת אינה רגישה לתנודות בעומס. בחר תמיכת קפיצים קבועה כאשר התזוזה עולה על 100 מ"מ או שלצינור יש רגישות גבוהה לשונות עומס.

אנו מספקים מגוון רחב של שירותים תומכים מקצועיים:

▶  ניתוח מתח צנרת בחינם וחישוב בחירת קולב ותמיכה

▶  עיצוב וייצור של תומכי קפיצים קבועים שאינם סטנדרטיים

▶  הכוונה להתקנה באתר ושירות הזמנה

▶  אחריות ל-12 חודשים, עם תיקון או החלפה חינם עבור מוצרים פגומים בתוך תקופת האחריות

▶  אספקת חלקי חילוף לטווח ארוך ותמיכה טכנית רציפה
