תומכי צנרת מבודדים מראש יעילים בתרמית לשימור חום והתקנה מהירה בשטח

אם אי פעם עברת על פני קו מים צוננים ביום לח והבחנת בכתם רטוב סביב תומך הצינור, ראית בדיוק מה מתומך צינור מבודד מראש נועד למנוע. בְּטיאנשון, אנו מייצרים תומכים אלה עבור קווים קרים, צנרת קריוגנית וקווי תהליך חם שבהם הבידוד צריך להישאר רציף ממש דרך נקודת התמיכה. במשך 14 שנים, שלחנו אותם למסופי LNG, מפעלי קירור אזורי, מתקני עיבוד מזון, ובכל מקום אחר שבו נפגשים צינור קר ואוויר הסביבה.

נעל צנרת רגילה או תומך צינור עובד מצוין עבור קווים לא מבודדים, אבל ברגע שמוסיפים בידוד, יוצרים בעיה: נקודת התמיכה הופכת לגשר תרמי. על קו קר, זה אומר עיבוי, הצטברות קרח, ובסופו של דבר קורוזיה. על קו חם, זה נתיב לדליפה של חום ישר לתוך הפלדה המבנית. תומך צינור מבודד מראש פותר זאת על ידי הטמעת בלוק בידוד קשיח בתוך נעל התמיכה עצמה - הצינור נשאר מבודד, העומס נישא ונקודת הטל נשארת במקום שהוא שייך.

תומכי צינור מבודדים מראש הם לא רק בידוד עם תושבת מתכת סביבם. הם אלמנטים מבניים נושאי עומס, והם צריכים להתמודד עם אותו משקל, תנועה ועומסי זעזועים מזדמנים כמו כל נעל צינור. בריצות אנכיות בהן הקו צריך גם לספוג תנועה תרמית, אנו מספקים אותן לרוב לצדקולבי קפיץאוֹתומכי קפיץ משתנים. על מתלים אופקיים ארוכים, הם פועלים יחד עם תומכי קפיצים קבועים בנקודות חיבור קריטיות, ומוודאים שהצינור הקר נתמך במלואו ומבודד לחלוטין בכל מקום.

תקנים שאנו מייצרים לפיהם

ANSI/MSS SP-58 - תומכי צינור ומתלים

ASME B31.3 ו-B31.1 - צנרת תהליך וכוח

EN 13480 - צנרת תעשייתית מתכתית (כאשר רלוונטי)

GB/T 17116 – תקן סיני לתומכי צינור

מערכת האיכות של המפעל שלנו מאושרת לתקן ISO 9001:2015, ואנו מספקים עקיבות מלאה לחומר בכל הזמנה. עבור פרויקטים של LNG וקריוגניים, אנו יכולים לכלול גם תעודות בדיקת השפעה בטמפרטורה נמוכה עבור רכיבי הפלדה.

שאלות נפוצות

ש1: איך אני יודע איזה עובי בידוד אני צריך?

עובי הבידוד של התומך צריך להתאים לעובי בידוד הצינור, או להיות מעט פחות (אך לא הרבה) כדי למנוע יצירת פער. אם לצינור שלך יש 80 מ"מ של זכוכית מוקצפת, נכניס לפחות 70-80 מ"מ של בידוד בתוך הנעל. המספר המדויק תלוי בדרישת המוליכות התרמית ובסיכון התעבות פני השטח. שלח לנו את מפרט הבידוד שלך, ואנו נתאים אותו.

ש 2: האם תומכי צינורות מבודדים מראש יכולים להתמודד עם קווים חמים, או שהם רק לקור?

שְׁנֵיהֶם. הם מונעים איבוד חום בקווי קיטור ושמן חם באותה מידה שהם מונעים עיבוי בקווים קרים. עבור יישומים בטמפרטורות גבוהות מעל 200 מעלות צלזיוס, אנו בוחרים בחומרי בידוד כמו צמר מינרלי או סידן סיליקט שאינם מתכלים בטמפרטורות גבוהות.

ש 3: האם התומכים הללו ניתנים לריתוך בשדה, או שהם מגיעים כהרכבה שלמה?

התומכים המבודדים מראש שלנו מסופקים בדרך כלל כמכלול שלם מוכן לריתוך או הידוק על הצינור. בלוק הבידוד מחובר מראש לתוך אוכף הפלדה, ומחסום האדים אטום במפעל. זה חוסך כמות עצומה של עבודת שטח בהשוואה לבניית קופסת בידוד סביב נעל סטנדרטית באתר.

ש 4: האם אתה יכול לעצב תמיכת צינור מבודד מראש הזזה?

כֵּן. אנו מחברים לוחית PTFE לחלק התחתון של לוח הבסיס, או מספקים משטח נירוסטה מלוטש. זה מאפשר לצינור לנוע בציר תוך שהוא נשאר מבודד לחלוטין. אנו מציעים גם גרסאות מונחות עם מעצורים לרוחב, שתוכננו לדרישות תנועת מתח הצינור שלך.

ש 5: איך שולחים אלה מבלי לפגוע בבידוד?

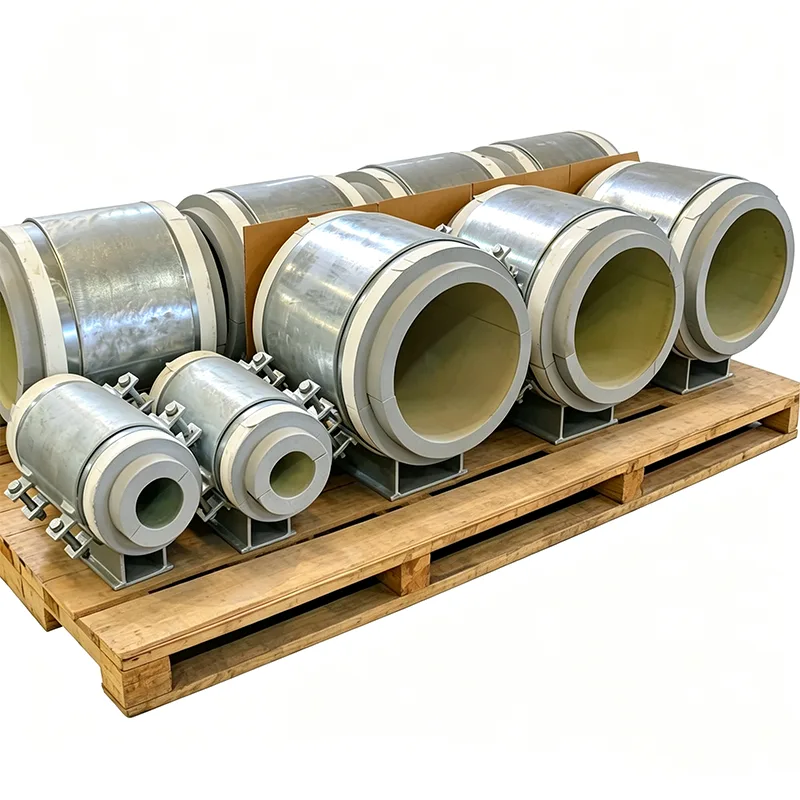

בלוק הבידוד שקוע בתוך אוכף הפלדה ומוגן על ידי לוחית הבסיס. אנו מוסיפים גם הגנת קצה זמנית ואורזים כל תומך בארגז עץ או על משטח עם ריפוד קצף מסביב לבידוד. שלחנו אלפי כאלה למזרח התיכון ולדרום מזרח אסיה, ובידוד שנפגע מעיבוי אינו בעיה שאנו רואים.

בדיקות ואבטחת איכות

כל תומך צינור מבודד מראש עובר בדיקות החורגות מבדיקת מימד:

אימות חוזק לחיצה של אצווה הבידוד

בדיקת ספיגת מים עבור קצף תאים סגורים (לפי ASTM C272 או דומה)

שלמות קשר בין בידוד ואוכף פלדה (בדיקת ברז חזותי ומכני)

בדיקת מימד של רדיוס האוכף, שטוחות הבסיס ויישור חור הברגים

בדיקת רציפות מחסום אדים

בדיקת נושאת עומס בהרכבה מלאה עבור הזמנות קריטיות או אב טיפוס

התיעוד כולל תעודות חומר לפלדה ובידוד, סיכום בדיקה ותיעוד תמונה של כל תמיכה מתויגת לפני האריזה.

התאמה אישית שאנו מספקים

תומכי צינור מבודדים מראש הם כמעט תמיד מותאמים אישית. כמה מהווריאציות שיצרנו:

אוכפים גדולים במיוחד עבור צינור LNG בקוטר גדול (עד 60 אינץ')

תומכי riser אנכיים עם בלוק בידוד משולב

תומכים מבודדים מראש מסוג עוגן לנקודות קבועות

בידוד עמיד בפני אש (צמר מינרלי או קצף בציפוי בולט) עבור אזורים מדורגים אש

אוכף וחומרה מנירוסטה עבור התקנות חוף או בים

עיצוב מעטפת מפוצלת להתאמה מחדש על קווים חיים קיימים ללא חיתוך

אתה לא צריך להתאים את הבידוד שלך סביב התמיכה שלנו. אנו נבנה את התמיכה סביב הבידוד שלך.

דברים שלמדנו מהתקנות אמיתיות

שקול תמיד את מחסום האדים. בקווים קרים, הלחות תמצא את דרכה לתוך בלוק הבידוד אם האיטום אינו מושלם, וברגע שהבידוד רטוב, הביצועים התרמיים שלו יורדים מצוק. אנו מקפידים במיוחד על איטום קצוות, וממליצים לצוות האתר לבדוק את המחסום לפני ואחרי הריתוך.

בצנרת אנכית, תומך צינור מבודד מראש עשוי להזדקק לסידור העברת עומס שונה מאשר אופקי. בלוק הבידוד נושא את מלוא המשקל בדחיסה עבור קווים אופקיים, אך עבור קווים אנכיים, לרוב התמיכה זקוקה לצווארון גזירה מפלדה שמתחבר דרך הבידוד. אנחנו יכולים לכלול את זה בעיצוב.

אם הצינור יעבור בדיקת הידרו, קחו בחשבון שהצינור יהיה בטמפרטורת הסביבה במהלך הבדיקה ועלול להזיע. זה נורמלי, אבל זו גם הפעם הראשונה שצוותי אתרים רבים רואים עיבוי בתמיכה. הערה במדריך ההתקנה שמסבירה זאת יכולה לחסוך הרבה שאילתות מיותרות.

בעת ההזמנה, תנו לנו את לוח הזמנים של הצינור, סוג הבידוד ועוביו, ותנועת התכנון (אם הזזה). שלוש נקודות הנתונים הללו מאפשרות לנו להציע עיצוב טוב מבחינה טכנית בהצעת המחיר הראשונה, ללא הלוך ושוב.

מדוע Tianshun עבור תומכי צנרת מבודדים מראש?

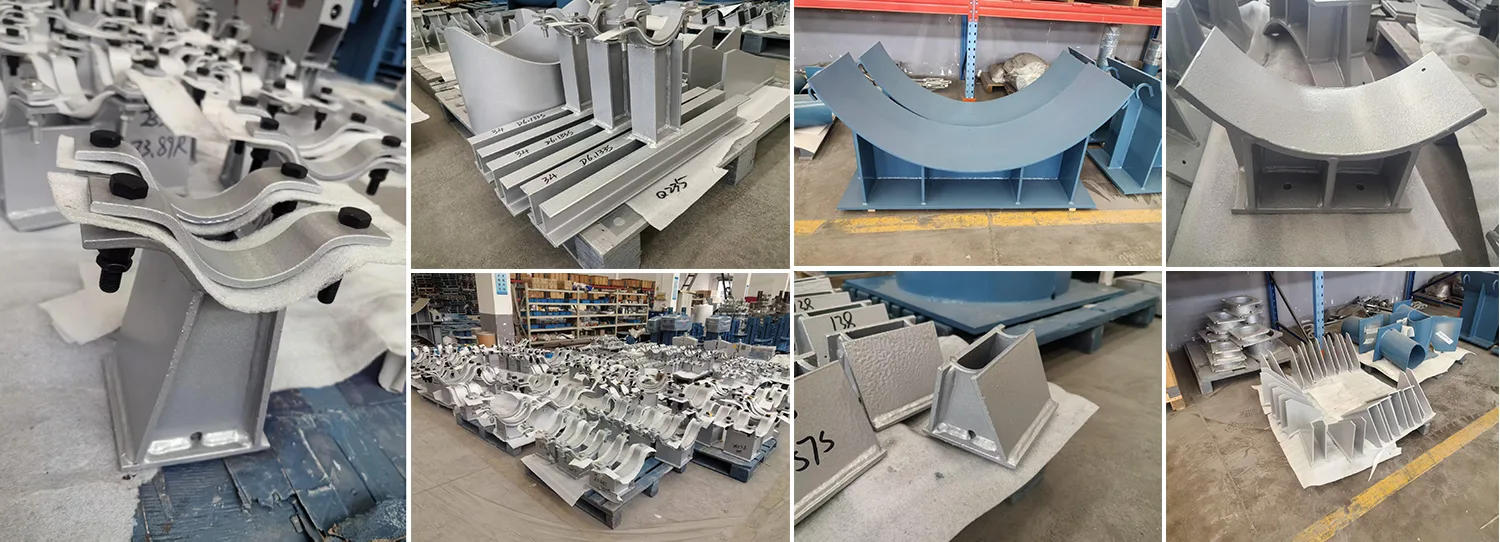

תומך צינור מבודד מראש יושב בצומת של הנדסת מבנים ותכנון תרמי. תטעה בכל אחד מהחלקים, והתמיכה נכשלת באופן מכני או סופגת לחות ומפסיקה לבודד. עשינו את שני החלקים כמו שצריך כבר 14 שנים, ובמפעל שלנו ביאנגג'ואו יש את קו הייצור כדי לבנות אותם ביעילות - מחיתוך אוכף הפלדה ועד לחיבור הבידוד ואיטום מחסום האדים.

למעלה מ-70% מההזמנות שלנו מגיעות מלקוחות שבחנו אותנו פעם אחת וכל הזמן חזרו. אנו שולחים תומכים מבודדים מראש ברחבי העולם, לעתים קרובות יחד עם תומכי הצינור, מתלי הקפיצים ותומכי הקפיץ הקבועים שלנו, כך שכל חבילת תמיכת הצינור מגיעה יחד, מתויגת ומוכנה להתקנה.

אם בפרויקט הבא שלך יש קווים קרים, קווים קריוגניים או קווים חמים מבודדים שזקוקים לבידוד תרמי מתאים בנקודות התמיכה, שלח לנו את מפרט הבידוד שלך ורשימת תמיכת הצינורות שלך. אנו נכין הצעת מחיר ישירה מהמפעל עם לוח זמנים ברור לאספקה. כמו תמיד, אתה מוזמן לבקר במפעל שלנו ולראות כיצד אנו בונים ובודקים את התומכים הללו לפני שהם שולחים.
