צינורות קיטור חווים הבדלי טמפרטורה דרסטיים במהלך שלבי ההפעלה והכיבוי, ומדיה בטמפרטורה גבוהה יוצרת תזוזה תרמית משמעותית. משקל עצמי של צינור, משקל מדיה ועומסים משתנים פועלים בו זמנית. תמיכות קפיץ משתנות רגילות חסרות יכולת נשיאת לחץ ועמידות בחום מספקת; פעולה ממושכת מובילה בקלות להרפיית קפיצים, סטיית עומס ועיוות בית, מה שעלול לגרום לקריעת מפרקי צינור ולהפחתת עומס יחידה או כיבוי.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

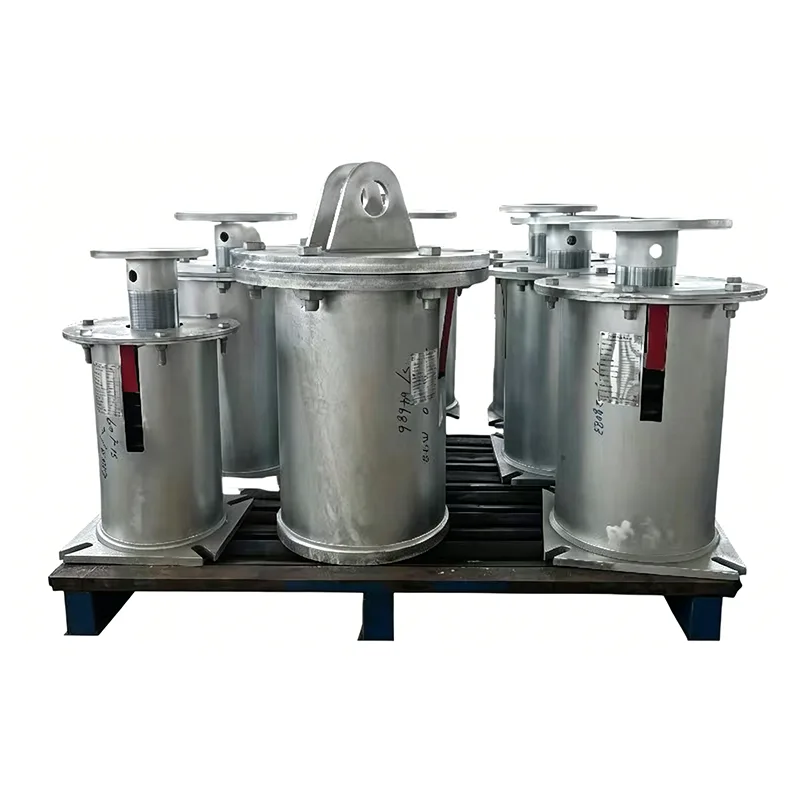

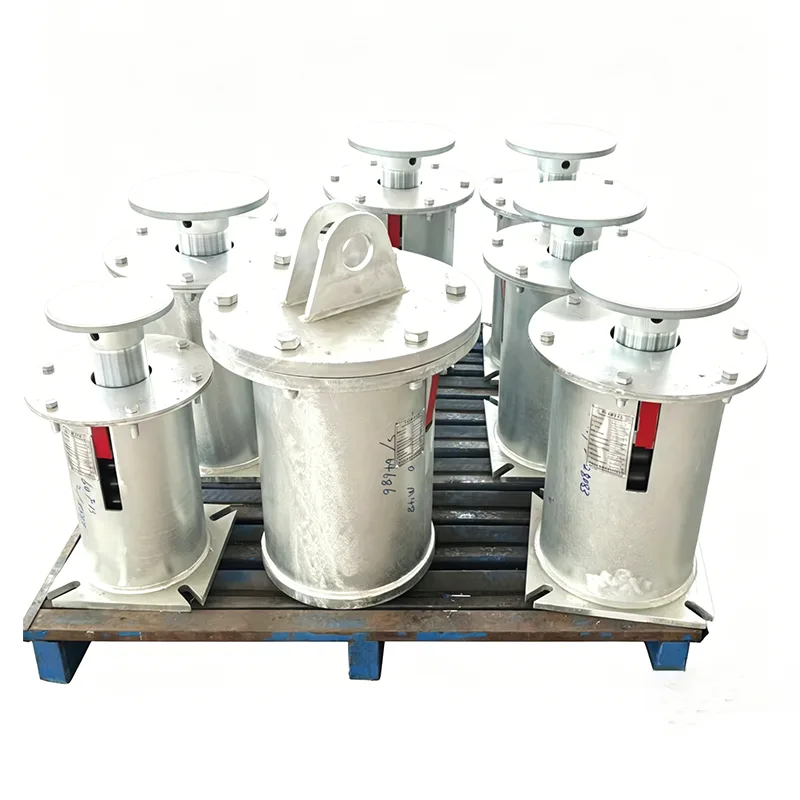

תמיכת קפיצי הקיטור המשתנה מותאמת אישית לשירות קיטור, ועומדת בדרישות לפעולה רציפה ארוכת טווח של צינורות קיטור במפעלי חשמל טרמי, הסקה מחוזית ופטרוכימיה. מאז השקת הייצור שלנו ב-2012, סיפקנו למעלה מ-400 סטים של תומכים לפרויקטי קיטור בקנה מידה גדול, כאשר חיי השירות הארוכים ביותר באתר מגיעים ל-13 שנים.

מפרט טכני של המוצר

טבלת מפרט קפיץ קולב משתנה	דוּגמָה
סוג מתלה / תצורה	סוג A, B, C, D, E, F, G
גודל קפיץ / מס'	מס' 0 - מס' 22
טווח נסיעות	30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ 180 מ"מ
עומס הפעלה	0.2 קילוואן - 400 קילוואן
עומס מותקן (עומס קר)	kN / kgf
עומס הפעלה (עומס חם)	kN / kgf
כיוון תנועה	כלפי מעלה/למטה
שונות (%)	≤ 25% (סטנדרטי)
טיפול פני השטח	טבילה חמה / צבוע
חומר דיור	פלדת פחמן (Q235/Q355)

הרכב מבני ועיקרון תפעול

תומכי קפיצים משתנים לצינור קיטור זמינים בשני סוגים מבניים: תלויים עליונים ותומכים בתחתית. הם מקזזים תזוזה תרמית של צינור אנכי באמצעות עיוות קפיץ אלסטי, ומספקים תנודת עומס מבוקרת ביציבות בטווח הסטייה.

כל הרכיבים מיוצרים מחומרים המתאימים לתנאי טמפרטורה גבוהים:

1. קפיצי דחיסה מסגסוגת בטמפרטורה גבוהה

2. בתים נושאי לחץ מעובים

3. מוטות ברגים עמידים בחום

4. לוחות סולם תזוזה מתכת

5. זיזי הרמה ובסיסים מחושלים בחוזק גבוה

6. מכלולי נעילה כפולים נגד התרופפות

עומס ההתקנה מכויל מראש במפעל. כאשר צינורות מתרחבים עם עליית הטמפרטורה, הקפיצים מתרחבים ומתכווצים באופן סינכרוני, תוך שמירה שווה על עומסי הצינור ומורידים את הלחץ על תפרי הריתוך ועל חרירי הציוד.

טבלת התאמת חומרים מדורגת

שלוש תצורות חומר מסווגות לפי טמפרטורת הקיטור כדי להתאים לתנאי ההפעלה בפועל של תומכי קפיצים משתנים של צינור קיטור:

דרגת הפעלה	טמפרטורת מדיה	חומר קפיץ	חומר דיור	תהליך הגנת פני השטח
Steam בטמפרטורה נמוכה	≤300℃	60Si2MnA	Q345B	פריימר אפוקסי עמיד בטמפרטורה גבוהה + ציפוי עליון
Steam בטמפרטורה בינונית	300℃ ~ 450℃	50CrVA	16MnR	התזת חול בתוספת ציפוי מעובה עמיד בטמפרטורות גבוהות
קיטור מחומם-על בטמפרטורה גבוהה	450℃ ~ 550℃	סגסוגת Cr-V בטמפרטורה גבוהה	פלטה בחיפוי נירוסטה 304	פסיבציה וריסוס אינטגרליים בטמפרטורה גבוהה

כל חומרי הגלם מגיעים עם תעודות MTC מקוריות של טחנה ממפעלי פלדה מוסמכים. כל אצווה פלדה עוברת שלוש בדיקות חוזרות: ספקטרוסקופיה, בדיקת מתיחה ובדיקת השפעה. מעקב אחר תיעוד מלא נשמר כדי לעמוד בדרישות ביקורת EEAT.



טבלת מפרט סדרה מלאה

קוד דגם	עומס מדורג (kN)	סטייה תרמית סטנדרטית (מ"מ)	קוטר נומינלי תואם של צינור קיטור	תקנים ישימים
SPVS-50	0.3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	קוד הספק תרמי ASME B31.1
SPVS-200	120~350	150, 200	צינורות קיטור ראשיים מסוג DN450~DN800	תקן תמיכה בתחנת כוח DL/T

תרחישי יישום טיפוסיים

תומכי קפיצים משתנים של צינור קיטור נפרסים בעיקר בקווי קיטור ראשיים:

▶  צינורות קיטור ראשיים, חימום קיטור ומי הזנה בתחנות כוח תרמיות פחמיות וגז

▶  קווי הולכת קיטור בטמפרטורה גבוהה לתנורים ויחידות פיצוח בבתי זיקוק

▶  רשתות קיטור ראשוניות בטמפרטורה גבוהה לחימום מחוז עירוני גדול

▶  צינורות לייצור קיטור בתחנות כוח של ביומסה ופסולת לאנרגיה

▶  תחנות חילופי חום וכותרות חלוקת קיטור בפארקים כימיים

קיימות רישומי אספקה ​​בתפזורת עבור פרויקטים מקומיים ובינלאומיים בהשוואה. אנו יכולים לספק חוזי פרויקטים קודמים, תמונות השלמה באתר ומסמכי קבלת בעלים כדי לחזק את האימות הסמכותי של EEAT.

זרימת עבודה סטנדרטית של ייצור ובקרת איכות

כל מוצר עובר בדיקות פנימיות מקיפות לפני המשלוח

כיסויי בדיקה בתוך הבית

בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית (כאשר רלוונטי), בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. דוחות בדיקות מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים.

הערה: בדיקות פנימיות אינן בדיקות צד שלישי המוסמכות על ידי ILAC

בדיקות עדים של צד שלישי או בדיקות מעבדה זמינות כשירות אופציונלי, מצוטט בנפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

ניתוח הרכב כימי, בדיקת מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות.

2. ריתוך NDT

בדיקת חלקיקים מגנטיים (MT), בדיקת חודר נוזלים (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

כולל עקומות תזוזה של עומס.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

מה מייחד אותנו

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם מאפשרים בדיקות SGS של צד שלישי ובדיקות עדים, ותומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

תמיכה מלאה בשירותי לאחר מכירה

▶  חישוב מתח צנרת בחינם כדי להתאים במדויק את דגם התמיכה המשתנה בצינור הקיטור המתאים

▶  ייצור מותאם אישית עבור מידות לא סטנדרטיות ותנאי טמפרטורות גבוהות מיוחדות

▶  נוכחות מהנדס באתר להנחות הרמה, הזמנת מטען והסרת לשוניות הנעילה

▶ 12 חודשים אחריות ליחידה מלאה; החלפה חינם עבור חריגות עומס או פגמים ברכיבים במסגרת האחריות

▶  מלאי חלקי חילוף לטווח ארוך ותמיכה טכנית מקוונת 24 שעות ביממה

שאלות נפוצות משלימות

ש: האם ניתן להשתמש בתמיכה זו לטווח ארוך עבור צינורות קיטור מחוממים?

ת: בחר את גרסת התמיכה בקפיצים משתנה של צינור קיטור עם קפיצי סגסוגת Cr-V ובתי לוחות מצופים פלדת אל חלד. בדיקה מאשרת אפס ירידה בביצועים בהפעלה מתמשכת של 550℃, והמוצר זכה לשירות ארוך טווח במספר יחידות ייצור כוח של 1,000 מגה וואט.

ש: אילו מסמכי קבלה מסופקים עם כל סט?

ת: כל סט יחידה כולל תעודות בדיקת טחנת חומרי גלם, דפי בדיקת עומס קפיצים, דוחות בדיקת ריתוך ותעודות התאמה של המוצר. בדיקה חוזרת על ידי ארגוני צד שלישי נתמכת.

ש: האם מוצר זה יכול להחליף ישירות תומכי קפיצים בסגנון ישן במהלך שיפוץ צינורות קיימים?

ת: המידות עוקבות אחר מפרטי תקן לאומיים מאוחדים; נקודות הרמה ומידות מוטות ברגים ניתנים להחלפה. החלפה ישירה אפשרית לאחר אימות פרמטרי עומס והסטה, ללא שינוי יסודי אזרחי נרחב.
