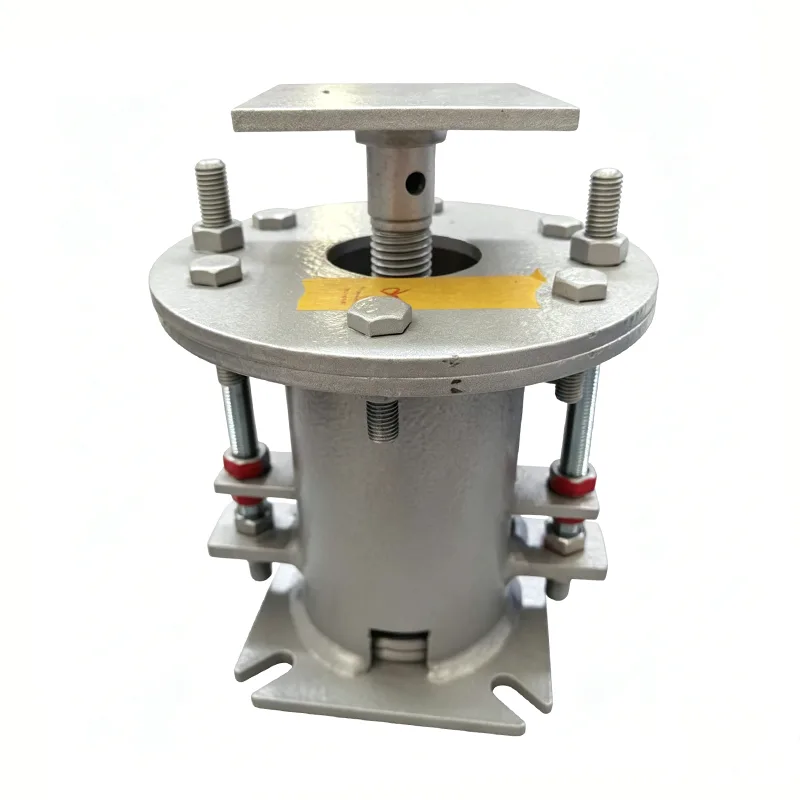

תומכי קפיץ משתנים מתכווננים לתנועה תרמית של צינור עם עומסים משתנים

לא כל צינור צריך כוח תמיכה קבוע. למעשה, רוב הקווים שאנו עוסקים בהם - צנרת תהליכית, כותרות שירות, קווי מים לקירור - עובדים מצוין עם תמיכת קפיץ משתנה. בְּטיאנשון, אנו מספקים יחידות קפיצים משתנות ממפעל יאנגג'ואו שלנו כבר 14 שנים, והם כנראה הסוג הנפוץ ביותר של תמיכת קפיצים שאנו שולחים. אם עברתם דרך מתלה צינורות של תחנת כוח או בית זיקוק, רוב הסיכויים שפחי הקפיץ שראיתם תלויים על הפלדה או יושבים על עמודי T היו תומכי קפיצים משתנים.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

מפרט טכני של המוצר

טבלת מפרט קפיץ קולב משתנה	דוּגמָה

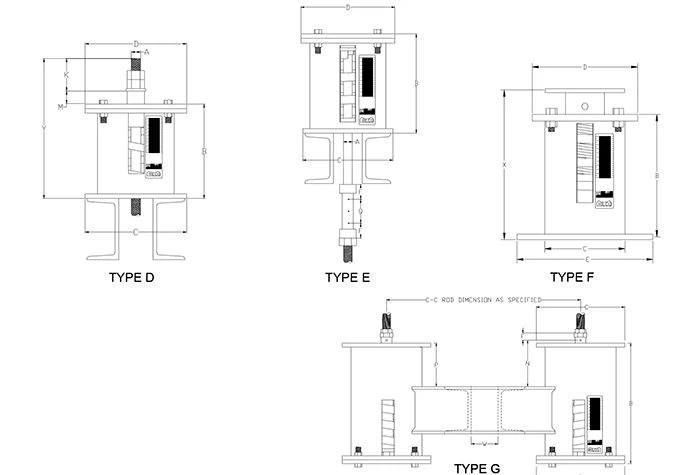

סוג מתלה / תצורה	סוג A, B, C, D, E, F, G
גודל קפיץ / מס'	מס' 0 - מס' 22
טווח נסיעות	30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ 180 מ"מ
עומס הפעלה	0.2 קילוואן - 400 קילוואן
עומס מותקן (עומס קר)	kN / kgf
עומס הפעלה (עומס חם)	kN / kgf
כיוון תנועה	כלפי מעלה/למטה
שונות (%)	≤ 25% (סטנדרטי)
טיפול פני השטח	טבילה חמה / צבוע
חומר דיור	פלדת פחמן (Q235/Q355)

הרעיון הוא פשוט: כשהצינור נע למעלה או למטה עקב התפשטות תרמית, הקפיץ בפנים נדחס או נרגע, והכוח התומך משתנה מעט. זה החלק ה"משתנה". השינוי בכוח ניתן לחיזוי ונשאר בטווח שמהנדס מתח הצינורות שלך כבר איפשר לו. כאשר וריאציית העומס המותרת היא, נניח, 15% או 20%, אין צורך להוציא יותר עלתמיכת קפיץ קבועה. אתה מקבל את אותה פונקציה - ספיגת נסיעה אנכית, נשיאת משקל - בעלות נמוכה יותר ועם עיצוב פשוט וקומפקטי יותר. לכן מפרטי הפרויקט מציגים לעתים קרובות תמיכות קפיצים משתנים כברירת המחדל, ורק קורא סוג קבוע עבור נקודות חיבור קריטיות.

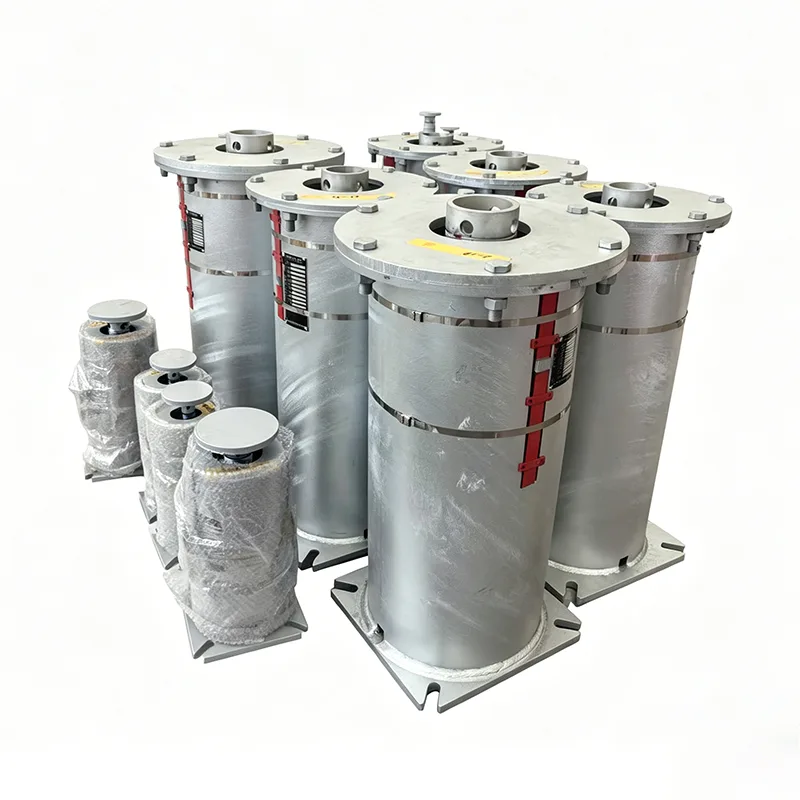

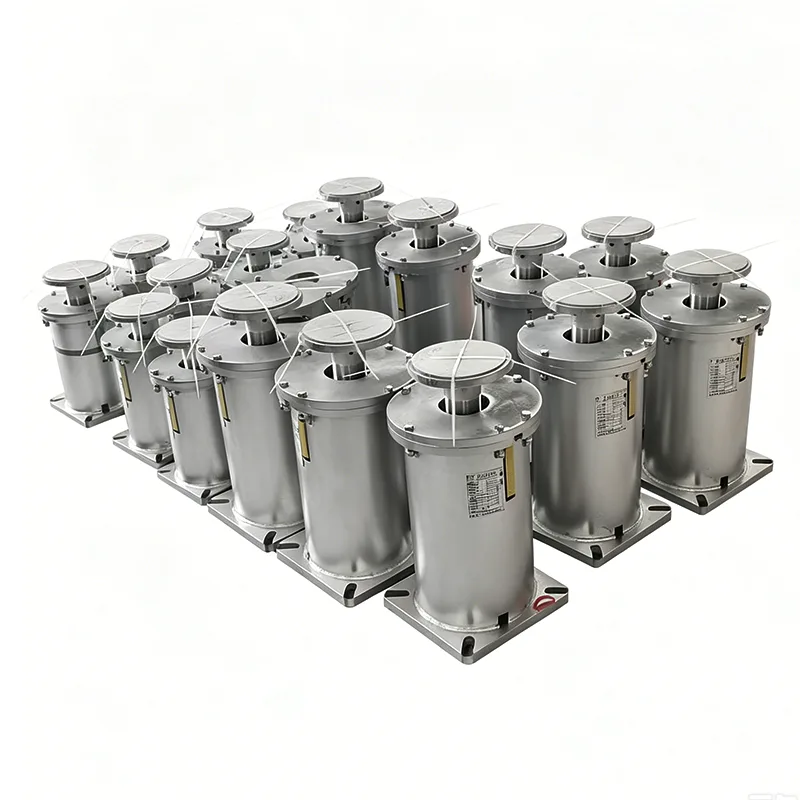

תמיכות קפיצים משתנים בתמונה הגדולה יותר

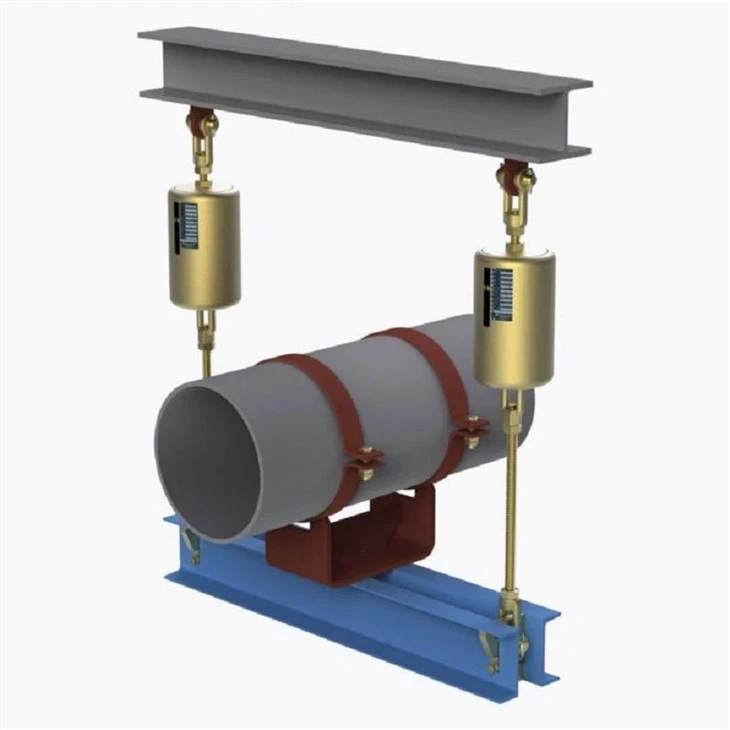

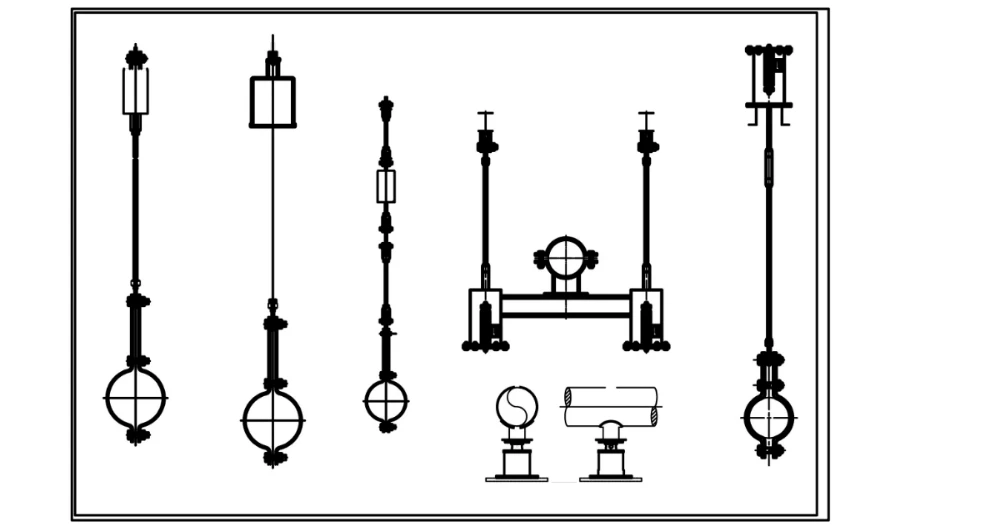

על מתלה הצינורות, תומך קפיץ משתנה לעתים רחוקות יושב לבד. זה בדרך כלל עובד יד ביד עם תומכי צינור קשיחים ונעלי צינור שלוקחות את המשקל המת ומנחות את הצינור. הקפיץ המשתנה מטפל בתנועה האנכית. כאשר אותו אלמנט קפיץ מותקן במכלול המחובר עליון התלוי מפלדה עילי, כל ההתקנה נקראת לעתים קרובות מתלה קפיצים - זה עדיין מנגנון קפיץ משתנה, פשוט מותקן הפוך. ובקווים קרים מבודדים, לעתים קרובות תראה את תומך הקפיץ יחד עם תומך צינור מבודד מראש בנקודת המגע של הצינור, כך שהבידוד לא יימחץ והצינור הקר לא יזיע.

מה יש בתוך תומך קפיץ משתנה

אנו שומרים על העיצוב שלנו פשוט וחזק. להלן מבט על חומרי הבנייה האופייניים שבהם אנו משתמשים:

רְכִיב	חוֹמֶר	מדוע אנו משתמשים בו
קפיץ סליל	פלדה קפיצית 60Si2MnA או 50CrVA	חיי עייפות ארוכים, מוגדר מראש ונבדק בעומס
דיור (פחית)	פלדת פחמן Q235B, צבועה RAL 5015 כחול	יציב, ניתן לריתוך, עמיד בפני מזג אוויר
מכסה קפיץ / אוגן עומס	Q235B או 20# פלדה מזויפת	מעביר את עומס הצינור לקפיץ באופן שווה
מחוון נסיעות וקנה מידה	נירוסטה או אלומיניום אנודייז	קריאה ברורה, לא יחליד
חיבור תחתון (תותב או אוגן עם הברגה)	פלדת פחמן A105	NPT סטנדרטי או אוגן לפי בקשה

כל חוטי הקפיצים מגיעים עם תעודות בדיקת טחנה. אנו מחליקים את הקפיצים ומגדירים אותם מראש לפני ההרכבה - זה נפטר מכל סט ראשוני ומבטיח שעקומת הטיית העומס תואמת את נתוני התכנון.

סטנדרטים שאנו עובדים לפיהם

ANSI/MSS SP-58 - שולט בתכנון וייצור של תמיכת צינורות

ASME B31.3 - צנרת תהליכית, עם התייחסות רחבה של EPCs

GB/T 17116 – תקן סיני לקולבי צינורות ותומכים

אישור חומר EN 10204 3.1 כסטנדרט עבור הזמנות יצוא

המפעל שלנו מפעיל מערכת ניהול איכות ISO 9001:2015. כל שלב, מפלדה נכנסת ועד בדיקת עומס סופית, מתועד.

שאלות נפוצות

שאלה 1: לכמה וריאציות עומס עליי לצפות?

בדרך כלל בין 10% ל-25% מהעומס החם, תלוי בקשיחות הקפיץ ובמהלך הצינור. דוח לחץ הצינור שלך יגיד לך מהי הווריאציה המותרת. אם הדוח מראה מגבלה הדוקה - נניח מתחת ל-5% - זה הזמן שבו הייתם עוברים לתמיכה קפיצית קבועה. עבור כל השאר, משתנה זה בסדר.

ש 2: איזה מידע אתה צריך כדי לבחור או לצטט תומך קפיץ משתנה?

שלחו לנו את העומס החם, העומס הקר ואת כמות וכיוון התנועה האנכית (למעלה או למטה). ציור תומך צינור מסומן או איזומטרי מתח עוזר. אנו נבחר את גודל הקפיץ והסדרה הנכונים, ונשלח לך דף נתונים עם כל הערכים המחושבים לפני שנתחיל בייצור.

ש 3: האם תומכי הקפיץ המשתנים שלך ניתנים להחלפה עם מותגים אחרים?

מבחינת תפקוד, כן. אנו יכולים להתאים טווחי עומס וממדי מעטפת לרוב סדרות התעשייה הנפוצות (סוג A, B, C, D, E, F, G לפי MSS SP-58). אם לפרויקט שלך יש כבר מספרי חלקים של ספק ספציפי, תן ​​לנו אותם ואנו נצליב. רק שים לב שייתכן שקיימים הבדלי ממדים קלים - אנו נסמן אותם לפני שאתה מזמין.

ש 4: מהו זמן האספקה ​​הטיפוסי?

יחידות טווח עומס סטנדרטיות: 20-25 ימים. אם אתה צריך בית לא סטנדרטי, צבע מיוחד או עיטור נירוסטה, אפשר 30-40 ימים. אנו מחזיקים מלאי הגון של סלילי קפיצים ורכיבי קופסאות נפוצים, מה שמאיץ את העניינים.

ש 5: האם אוכל לקבל אב טיפוס או מדגם טרום ייצור?

כֵּן. עבור פרויקטים גדולים, אנו יכולים לבנות יחידה אחת או שתיים לדוגמה לאישור לפני יציאה לייצור מלא. לעתים קרובות ניתן לזכות את עלות המדגם כנגד ההזמנה הראשית.

בדיקת עומס אינה אופציונלית

כל תומך קפיץ משתנה שיוצא מהדלת נבדק בעומס. אנו מכוונים את הקפיץ לעומס הקר שצוין, ולאחר מכן מפעילים אותו בנסיעה מלאה מספר פעמים, בודקים את העומס הן במצב קר והן במצב חם. סולם הנסיעות מכויל ונעול. תעודת בדיקה המסכמת את ערכי העומס בפועל כלולה בתיעוד המשלוח. בדיקת צד שלישי על ידי SGS, Bureau Veritas או TÜV זמינה לבקשתך.

התאמה אישית שאנו עושים מדי יום

חלק מהלקוחות חושבים שתמיכה קפיצית משתנה היא פריט קטלוגי טהור. מניסיוננו, אולי למחצית ממה שאנו מספקים יש מגע מותאם אישית:

אורכי נסיעה לא סטנדרטיים (עשינו 200 מ"מ+ ביחידות משתנות)

גבהים מורחבים או מופחתים כדי להתאים לשטח מוגבל

מארזי נירוסטה וחומרה לסביבות ימיות או כימיות

ציפויים מיוחדים: מערכות צבע ימיות, צבע אלומיניום בטמפרטורה גבוהה

עיצובי קפיצים כפולים לעומסים כבדים בפחית קומפקטית

זיזי הרמה, תאי עומס או מתמרי מיקום מובנים

רק תגיד לנו איך נראית ההתקנה, ואנו נתכנן עיצוב פרקטי.

הערות בעולם האמיתי מקומת המפעל

הנה כמה דברים שלמדנו למשלוח תמיכות קפיץ משתנות לפרויקטים ברחבי העולם:

אם תזוזה של הצינור שלך כלפי מעלה, ודא שהתמיכה יכולה להתמודד עם העומס הקר כלפי מעלה מבלי שהקפיץ ישתחרר. נבדוק זאת כחלק מהבחירה שלנו.

על מדפי צינורות חיצוניים, ציין גלוון בטבילה חמה או מערכת צבע טובה. צבע כחול סטנדרטי של היצרן הוא בסדר בתוך הבית, אבל לאחר כמה מונסונים, פלדת פחמן תראה חלודה. תוספת קטנה בציפוי חוסכת הרבה תלונות באתר.

בדוק תמיד את המרווח סביב בית הקפיץ. לפעמים מיקום התמיכה הדוק בין שני איברים מבניים, וקוטר פחית סטנדרטי לא יתאים. תודיע לנו מוקדם, ונתאים את העיצוב.

מדוע לקבל את תמיכות הקפיץ המשתנות שלך מ-Tianshun?

אנחנו לא מתווך. אנו מתכננים, מייצרים, בודקים ושולחים מהמפעל שלנו ביאנגג'ואו, ג'יאנגסו. זה אומר שכשאתה מדבר עם המהנדסים שלנו, אתה מדבר עם האנשים שבונים את המוצר בפועל. תומכי קפיצים משתנים שלנו הותקנו בתחנות כוח במחזור משולב, מתלים לצינורות בתי זיקוק, מסופי גיזה LNG מחדש, יחידות תהליכים כימיים ומפעלי פלדה. למעלה מ-70% מהעסקים שלנו חוזרים על עצמם - לא בגלל שאנחנו הזולים ביותר, אלא בגלל שהתמיכה שלנו מופיעה בזמן, תואמת את דפי הנתונים ואינה גורמת לכאבי ראש במהלך ההפעלה.

אם לוח הזמנים של הפרויקט שלך צפוף, נוכל להחזיק מלאי של קפיצים מוגמרים ולהרכיב במהירות להגדרות העומס שלך. עבור הזמנות גדולות בתפזורת, אנו מציעים תמחור תחרותי ישירות במפעל ונעבוד איתך על לוח זמנים לאספקה ​​המתאים לרצף הבנייה שלך.

שלח לנו את שרטוטי תמיכת הצינור שלך, נתוני עומס או סתם תיאור קצר של מה שאתה צריך. אנו נחזור אליך עם הצעת מחיר מתאימה - כולל מחיר מפעל וזמן אספקה ​​- בדרך כלל תוך 24 שעות. ואם תרצו לבקר במפעל ולראות איך אנחנו מייצרים אותם, אתם יותר ממוזמנים.
