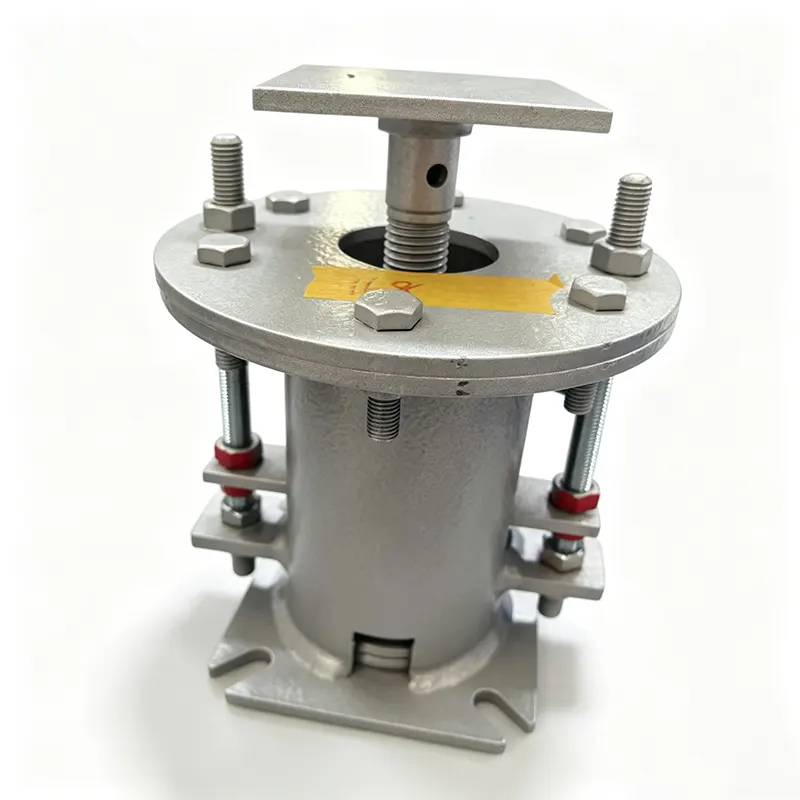

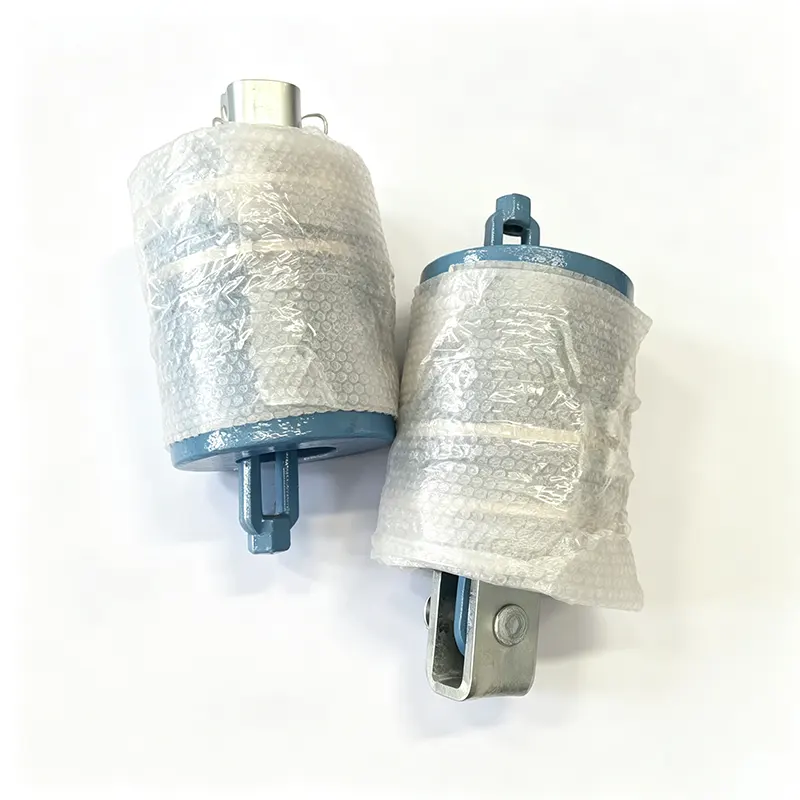

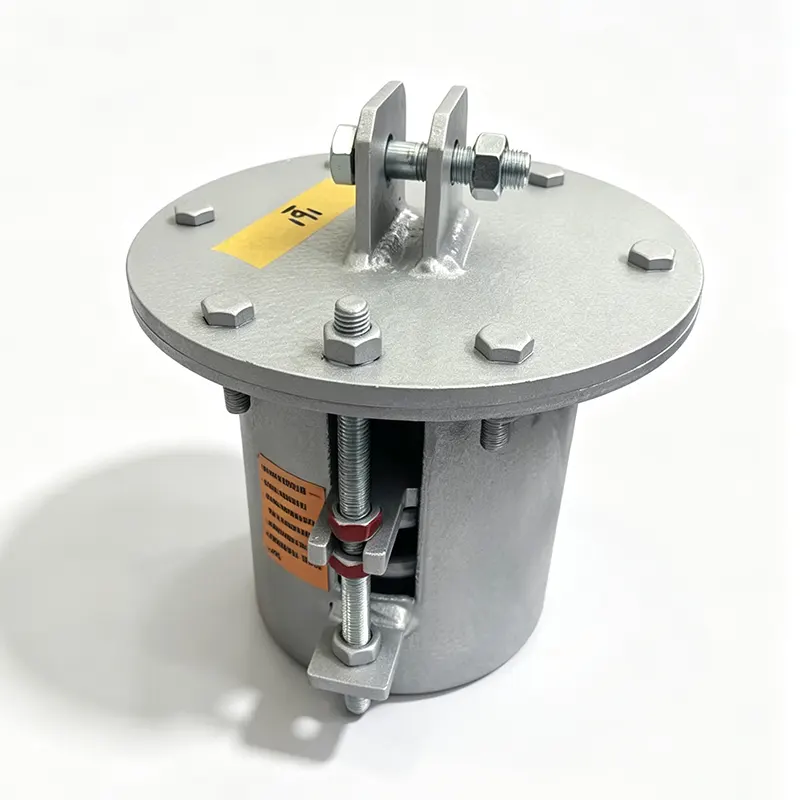

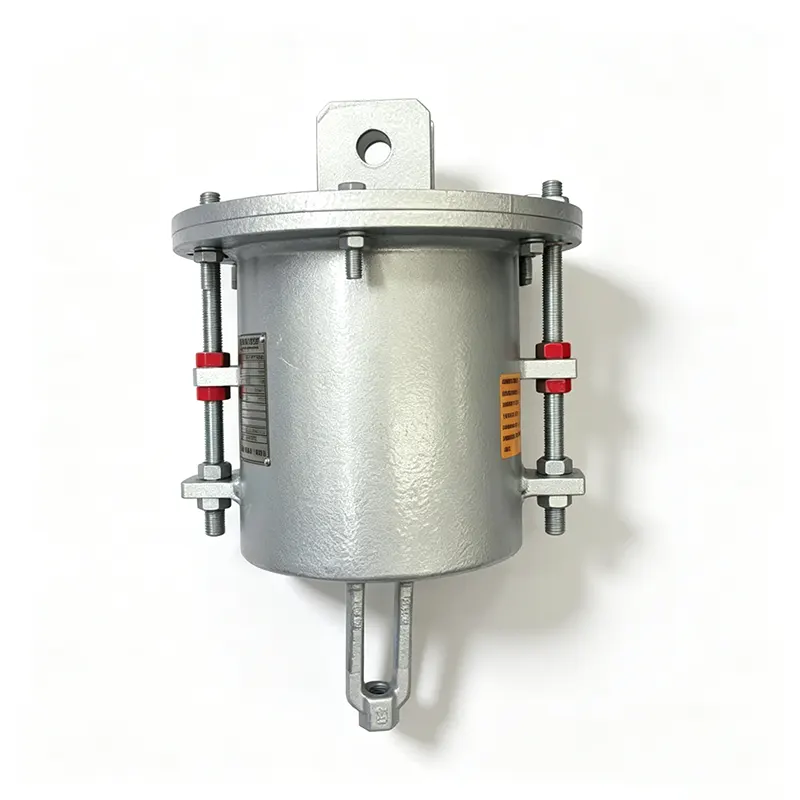

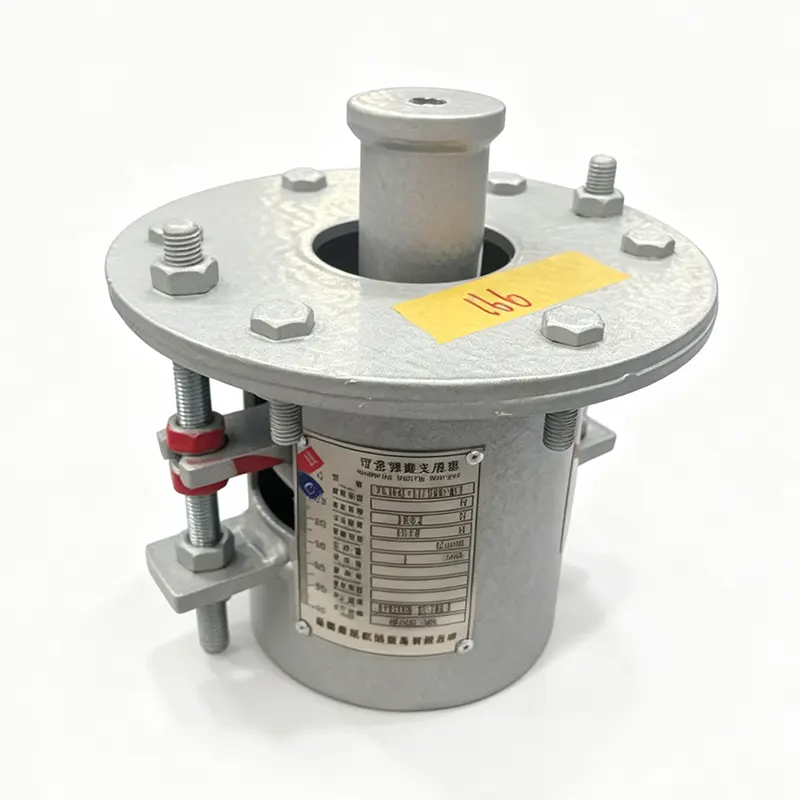

מתלה קפיץ משתנה בטמפרטורה גבוהה

Yangzhou Tianshun מייצרת קולבי קפיצים משתנים למגזרי החשמל, הפטרוכימיה והתעשייה ממפעל של 35,000 מ"ר בג'יאנגסו, סין. גרסאות הטמפרטורה הגבוהות שלנו בנויות להתמודד עם טמפרטורות פני הצינור הרבה מעל הסביבה תוך שמירה על ביצועי עומס צפויים. 14 שנים של ניסיון ייעודי בתמיכת צנרת ומערכת איכות המוסמכת לתקן ISO 9001:2015 מחזירים כל יחידה שאנו שולחים ליותר מ-45 מדינות.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

איפה מתאים מתלה קפיץ משתנה

לא כל צינור מצריך עומס קבוע. כאשר התזוזה התרמית מוגבלת, מתלה קפיצים משתנה מציע פתרון אמין ובעלויות. כאשר הצינור מתרחב או מתכווץ אנכית, כוח התמיכה משתנה בטווח ידוע ומבוקר. גודל הקפיץ הוא כך ששינוי עומס זה יישאר בגבולות שנקבעו על ידי ניתוח הלחץ בצינור, ומונע עומס יתר על ציוד מחובר תוך שמירה על הצינור נתמך כראוי מקור לחם.

עבור שירות בטמפרטורה גבוהה, העיצוב נע מעבר לסלילי קפיצים סטנדרטיים. טמפרטורות צינור גבוהות עלולות להקרין או להוליך חום לתוך מכלול המתלה, לרכך פלדה קפיצית רגילה ולהזיז את העומס המכויל. מתלי קפיצים משתנים בטמפרטורה גבוהה מטפלים בכך עם בחירת חומר והגנה על פני השטח השומרים על קצב הקפיצים וטווח העומס שצוינו על פני מעטפת ההפעלה.

מה הופך עיצוב בטמפרטורה גבוהה לאמין

חומרי קפיצים מדורגים לטמפרטורות גבוהות

קפיצים סטנדרטיים מאבדים כוח וצנוחים כאשר הטמפרטורות מטפסות. אנו בוחרים חומרי סליל המתאימים לחשיפה בפועל. עבור תנאים גבוהים במידה בינונית של עד 150 מעלות צלזיוס, 50CrVA או 60Si2Mn שומרים על תכונות מכניות יציבות. כאשר הטמפרטורות מגיעות ל-300 מעלות צלזיוס ומעלה, מצוינות סגסוגות על בסיס ניקל כגון Inconel X-750. כל חום של חומר מגיע עם תעודות טחינה מלאות ורישומי עקיבות, המאשרים את ההרכב והטיפול בחום תואמים לדרגה הנדרשת.

וריאציה של עומס נשמרת במגבלות הפרויקט

מתלה הקפיץ המשתנה מייצר כוח שונה במצב הקר, במצב ההפעלה החם ובכל נקודת ביניים. מהנדסי התכנון שלנו עובדים עם שונות העומס המותרת מדוח מתח הצינור של הלקוח ובוחרים קפיץ שמגביל את הסטייה, בדרך כלל ל-15% או 25% מעומס העבודה, אם כי ניתן לעמוד בגבולות הדוקים יותר בעת הצורך. כל יחידה מוגדרת ונבדקת על ספסל מכויל כדי לוודא שהעומס במיקום הקר והחם נופל בתוך הרצועה שצוינה.

הגנה מפני קורוזיה וחום עבור החומרה

הדיור והרכיבים המבניים מעובדים בגלוון חם או בצבע אפוקסי בטמפרטורה גבוהה כסטנדרט. לחשיפה לחום אגרסיבי או מחזורי במיוחד, אנו מציעים ציפויי מחסום תרמיים נוספים או מייצרים את המארז מפלדת אל חלד. אמצעים אלה מונעים אבנית, חלודה והשפלה של פני השטח שעלולים להפריע לתנועת הקפיץ לאורך שנים של שירות.

התאמה במקום ללא הסרת המתלה

בורג כוונון עומס ומד חוגה, המסומנים בצעדים של 2%, מאפשרים לצוות האתר לכוונן את העומס המותקן עד ±10% עד ±20%, בהתאם לדגם. כוונון שדה זה הוא בעל ערך כאשר המצב המותקן שונה מעט משרטוט התכנון, או כאשר ניתוב הצינור משתנה במהלך הבנייה.

עצירות נסיעה וקנה מידה גלוי

כל מתלה כולל עצירות נסיעה עליונות ותחתונות כדי להגן מפני מכת יתר. סולם נסיעות גלוי בבירור מאפשר לאנשי התקנה ותחזוקה לאשר את המיקום הנוכחי במבט חטוף. העמדה הקרה מראש נעולה עם עצירות נסיעה נשלפות, מה שמאפשר בדיקה הידרוסטטית וניקוי כימי להתקדם מבלי להסיט את הקפיץ.

סקירה טכנית

נסיעות מותאמות אישית, דירוגי עומס וחומרים בטמפרטורה גבוהה מטופלים כחלק מהאספקה ​​השוטפת שלנו. כאשר אנו מקבלים שאילתה, אנו ממירים בין תקנים בינלאומיים ומאשרים את התאימות הטכנית לפני הייצור.

בקרת איכות ותיעוד

מערכת האיכות המוסמכת ISO 9001 שלנו שולטת בכל שלב, מבדיקת חוטי קפיץ נכנסים ועד לבדיקת עומס סופי. כל מתלה קפיצים משתנה בטמפרטורה גבוהה מוגדר מראש לעומס הקור שצוין על ידי הלקוח ולנסיעה על ספסל הבדיקה שלנו. אנו מתעדים עומסים במצבים הקרים, הבינוניים והחמים ומאשרים שהשינוי הוא בסובלנות. רשומות אלה נשמרות עבור חבילת העקיבות המלאה וניתן לצרף אותן עם המשלוח.

תעודות חומר עבור סלילי קפיצים, פלדה מבנית וציפוי מגן ניתנות למעקב לחום או לאצווה. כאשר פרויקטים דורשים ציות ל-ASME, EN, או קודי צנרת בינלאומיים אחרים, אנו מספקים את חבילות התיעוד הדרושות לאישור.

היכן מיושמים קולבי קפיצים משתנים בטמפרטורה גבוהה

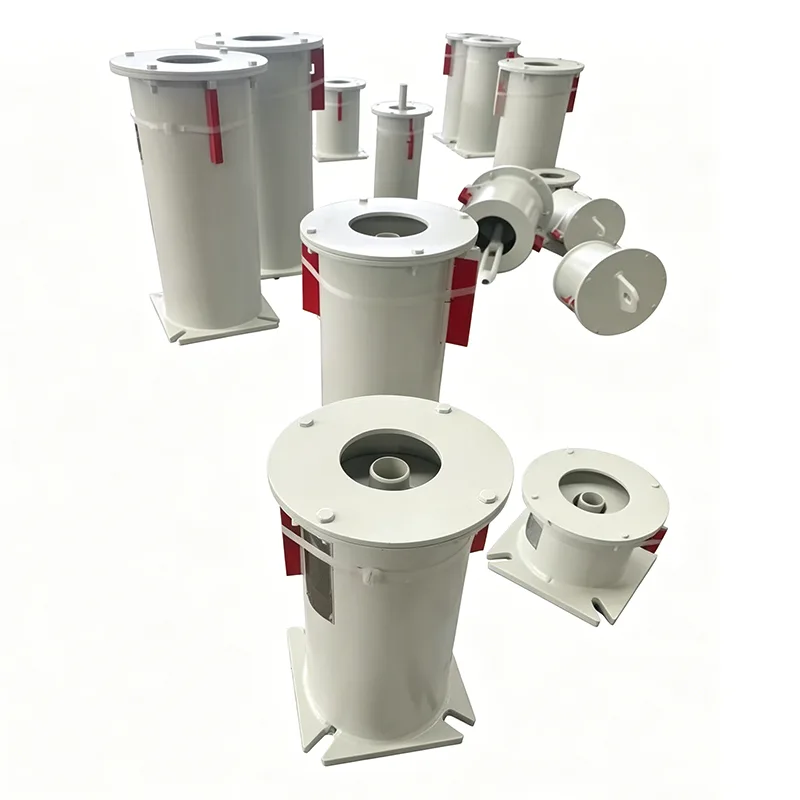

מתלים אלו תומכים במערכות צנרת בטמפרטורה בינונית עד גבוהה שבהן תזוזה אנכית קיימת אך לא קיצונית. התקנות טיפוסיות כוללות קווי קיטור עזר, צנרת מי הזנה של דוודים, קווי כניסת ויציאת חסכון, מעגלי שמן חם בבתי זיקוק ובמפעלים כימיים, הפצת קיטור בלחץ בינוני במתקנים תעשייתיים ותעלות אוויר בטמפרטורה גבוהה. בכל מקרה, המתלה מתאים לתנועה אנכית תוך שמירה על מתח הצינור בגבולות התכנון, ללא עלות ומעטפת של תמיכת עומס קבוע.

שאלות נפוצות

איך בוחרים בין מתלה קפיצים משתנה לבין מתלה קפיצים קבוע?

ההחלטה מסתכמת בשינוי עומס מותר. אם דוח מתח הצינור שלך מאפשר שינוי עומס בין המצבים הקרים והחמים, מתלה קפיץ משתנה מספק תמיכה אמינה בעלות נמוכה יותר. היכן שהצינור אינו יכול לקבל כל וריאציה משמעותית, נדרש מתלה קפיץ קבוע. צוות ההנדסה שלנו יכול לבדוק את נתוני העומס והנסיעות שלך ולהמליץ ​​על הסוג המתאים.

מהי טמפרטורת הפעולה המקסימלית של מתלה קפיץ משתנה בטמפרטורה גבוהה?

עם פלדות קפיציות סטנדרטיות מסגסוגת כמו 50CrVA, המתלה יכול לפעול בצורה אמינה בסביבות שבהן סליל הקפיץ עצמו מגיע לכ-150 מעלות צלזיוס עד 200 מעלות צלזיוס. עבור טמפרטורות אביביות של עד 350 מעלות צלזיוס, אנו עוברים לסגסוגות מבוססות ניקל כגון Inconel X-750. אתה לא צריך לציין את הסגסוגת בעצמך; שתפו את טמפרטורת החשיפה הצפויה באביב והמהנדסים שלנו יבחרו את החומר הנכון.

האם Tianshun יכול לבנות קולבי קפיצים משתנים עבור עומסים גדולים מאוד או קטנים מאוד?

הטווח הסטנדרטי שלנו מכסה 0.5 קילו-ניין עד 250 קילו-נוט. עומסים מחוץ לרצועה זו מטופלים כהנדסה מותאמת אישית. במתקן שלנו יוצרו ונבדקו תומכי קו מכשירים קטנים ומתלי גדילים כבדים לקווי קיטור ראשיים.

אילו אפשרויות ציפוי קיימות עבור אטמוספרות בטמפרטורה גבוהה או קורוזיבית?

מעבר לגלוון חם ואפוקסי בטמפרטורה גבוהה, אנו יכולים ליישם ציפויים על בסיס סיליקון מעובדים תרמית, חלאר או לייצר את המארז מפלדת אל חלד. אם האתר שלכם הוא חופי, ימי או אגרסיבי מבחינה כימית, ציין זאת במהלך הבירור ואנו נמליץ על מערכת הגנה מתאימה.

האם מתלי קפיצים משתנים מגיעים עם הוראות התקנה?

כֵּן. כל קולב נשלח עם מדריך התקנה קצר המכסה הרמה, הסרת עצירה מוגדרת מראש ואימות עומס. כמו כן אנו מספקים הנחיות מפורטות להפעלה על מנת שצוות האתר יוכל לאשר פעולה נכונה לפני המסירה.

מהו זמן אספקה ​​טיפוסי עבור מתלה קפיץ משתנה סטנדרטי בטמפרטורה גבוהה?

ניתן לייצר, להגדיר מראש ולבדוק דגמים סטנדרטיים עם חומרי קפיצים נפוצים בתוך ארבעה עד שישה שבועות. סגסוגות מותאמות אישית ויכולות עומס גדולות יותר עשויים להרחיב זאת, ואנו מאשרים את לוח הזמנים בזמן הצעת המחיר.

עבודה עם Tianshun

כאשר אתה יוצר איתנו קשר לגבי מתלה קפיצים משתנה בטמפרטורה גבוהה, מנהל חשבונות מסור עם ידע בהנדסת תמיכת צינורות מטפל בפנייתך. אנו בודקים את תנאי ההפעלה שלך, כולל טמפרטורה, נסיעה, עומס וקוד העיצוב הרלוונטי, ומחזירים המלצה טכנית תוך 24 שעות. חומרי קפיצים מותאמים אישית, נסיעות לא סטנדרטיות, אביזרי קצה ספציפיים ותיעוד ספציפי לפרויקט מתייחסים כעסק רגיל, לא חריגים מיוחדים.

לאחר המסירה אנו נשארים זמינים לתמיכה בהתקנה והדרכה לתחזוקה. יותר מ-70% מהעסקים שלנו מגיעים מהזמנות חוזרות, שאנו רואים בהן את התמיכה החזקה ביותר לביצועי המוצר שלנו לאורך אלפי מחזורים תרמיים.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

מתקן בגודל 35,000 מ"ר, ג'יאנגסו, סין - מייצא ליותר מ-45 מדינות.

מתלי קפיצים משתנים בטמפרטורה גבוהה השומרים על התמיכה אמינה גם כשהצינור מתחמם.
