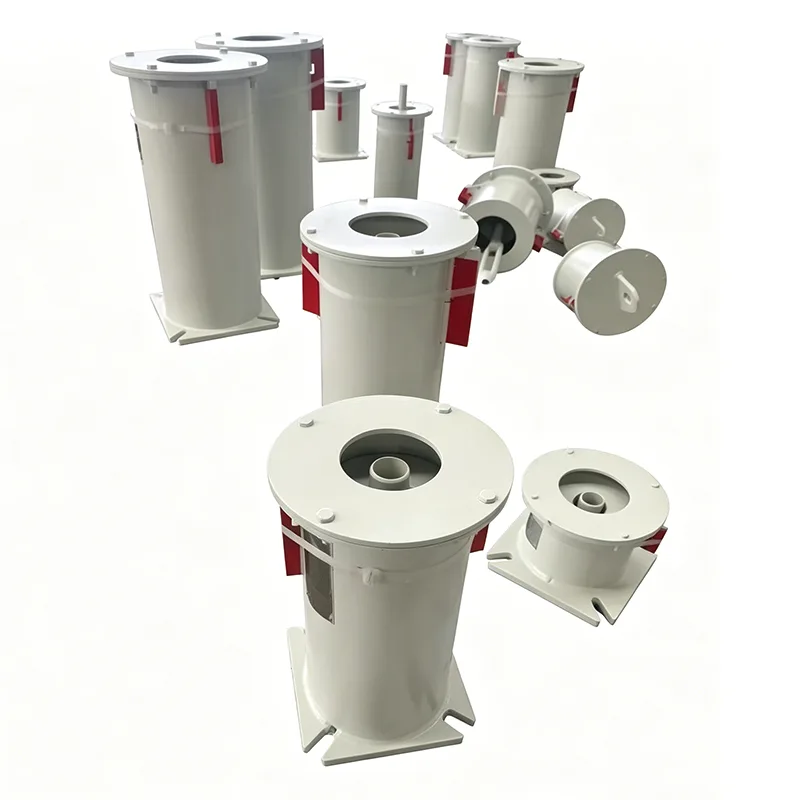

קולב קפיצים משתנה של בית הזיקוק

אתגרים ייחודיים לתמיכה בצנרת בתי הזיקוק

בהשוואה לצינורות תעשייתיים רגילים, מערכות צינורות בתי זיקוק עומדות בפני מבחנים קשים מרובים בשל תנאי העבודה המורכבים והמגוונים שלהן:

▶  טווח טמפרטורות רחב: מהעברת נפט גולמי בטמפרטורה רגילה לצינורות קיטור בטמפרטורה גבוהה וגז פיצוח מעל 450℃, עם הבדלי תזוזה תרמית משמעותיים

▶  סביבת קורוזיה מורכבת: סופרפוזיציה קורוזיה מרובה, כולל נפט גולמי חמוץ, מדיה חומצית, תרסיס מלח חופי וחמצון בטמפרטורה גבוהה

▶  תנאי רטט נפוצים: רטט מתמשך המושרה בזרימה קיים ביציאות המשאבה, בצינורות המדחס ושסתומי הבקרה לאחר

▶  מדיה בסיכון גבוה: דליפה של מדיה דליקה, נפיצה ורעילה תוביל לתוצאות חמורות

▶  דרישות הפעלה רציפה: הפסדים עצומים כתוצאה מהשבתות לא מתוכננות דורשות אמינות תמיכה גבוהה במיוחד

בהתמקדות בתנאי העבודה הייחודיים הללו של בתי זיקוק, פיתחנו את ה-Refinery Variable Spring Hanger, עם מספר אופטימיזציות ממוקדות המבוססות על הסוג הכללי.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

מפרט טכני של המוצר

טבלת מפרט קפיץ קולב משתנה	דוּגמָה
סוג מתלה / תצורה	סוג A, B, C, D, E, F, G
גודל קפיץ / מס'	מס' 0 - מס' 22
טווח נסיעות	30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ 180 מ"מ
עומס הפעלה	0.2 קילוואן - 400 קילוואן
עומס מותקן (עומס קר)	kN / kgf
עומס הפעלה (עומס חם)	kN / kgf
כיוון תנועה	כלפי מעלה/למטה
שונות (%)	≤ 25% (סטנדרטי)
טיפול פני השטח	טבילה חמה / צבוע
חומר דיור	פלדת פחמן (Q235/Q355)

מיקום המוצר ותרחישי יישום

מתלה קפיצים משתנה של בתי הזיקוק הוא מכשיר תומך קפיצים משתנה שתוכנן במיוחד עבור בתי זיקוק. הוא מספק תמיכה אלסטית באמצעות קפיצים סליליים גליליים דחוסים מראש, וכוח התמיכה מתכוונן באופן ליניארי עם השינוי של דחיסת הקפיץ במהלך תזוזה תרמית של הצינור.

קריטריוני בחירה (תעדוף כאשר עומדים בתנאים הבאים):

▶  עקירה תרמית אנכית של צינור ≤ 50 מ"מ

▶  קצב שינוי עומס מותר במערכת ≤ 25%

▶  חיבור ציוד לא רגיש (לא מחובר ישירות לטורבינות קיטור, מדחסים וכו')

▶  בצע אופטימיזציה של עלויות הפרויקט ואיזון בין ביצועים להשקעה

בפרויקטים חדשים של בתי זיקוק, כ-80% מהצינורות בטמפרטורה רגילה ובינונית יכולים לאמץ קולבי קפיצים משתנים. בהשוואה לפתרונות כוח קבועים, זה יכול להפחית משמעותית את עלויות הרכש תוך עמידה מלאה בדרישות תנאי העבודה.

מדריך בחירה לכל יחידת זיקוק

יחידת בתי זיקוק	צינורות טיפוסיים	פתרון תמיכה מומלץ
זיקוק אטמוספרי ואקום	צינורות נפט גולמי, קווי צד של מגדל אטמוספרי, צינורות נפט למוצרים	קולב קפיצים משתנה של בית הזיקוק (חל על 90% מהצינורות)
פיצוח קטליטי של נוזל	צינורות נפט וגז, צינורות מפרקציה, מערכת ייצוב	קפיץ משתנה לצנרת בטמפרטורה בינונית, כוח קבוע לצנרת גז פליטה מתחדשת
יחידת עיבוד הידרו	שפכי כור, צינורות מחליף חום בלחץ גבוה	כוח קבוע עבור חלקים בטמפרטורה גבוהה ובלחץ גבוה, קפיץ משתנה עבור אחרים
קוקינג מושהה	קווי נפט וגז של מגדל קולה, שקעי תנורי חימום	כוח קבוע עבור חלקים עם מחזורים תרמיים חמורים, קפיץ משתנה עבור אחרים
שחזור גופרית	צינורות גז חומצי, צינורות גופרית נוזלית	מתלי קפיצים משתנים נגד קורוזיה
כלי עזר	קיטור, מים במחזור, אוויר דחוס	כולם מאמצים קולבי קפיצים משתנים
צינורות חוות טנקים	כניסות ויציאות של מיכלי נפט גולמי ושמן מוצר	שילוב קפיץ משתנה + תומך הזזה

5 עיצובים מותאמים לתנאי העבודה של בתי הזיקוק

מערכת כפולה לטיפול נגד קורוזיה

מעטפת התזת חול בדרגה Sa2.5, עם פריימר עשיר באבץ אפוקסי + ציפוי עליון פוליאוריטן

טיפול פוספטינג משטח קפיצי + ציפוי Dacromet לעמידה בפני קורוזיה של מימן גופרתי

מעטפת נירוסטה 316 הניתנת להתאמה אישית עבור בתי זיקוק בחופי כדי לעמוד בפני קורוזיה בתרסיס מלח

מבנה אנטי-רעידות משופר

רפידות שיכוך גומי מותקנות בקצה העליון והתחתון של הקפיצים כדי לספוג אנרגיית רטט בצנרת

מוט מתלה מאמץ מבנה נגד התרופפות אגוז כפול כדי למנוע התרופפות רטט

שרוול מדריך מותקן בתוך המעטפת כדי למנוע קיזוז לרוחב קפיץ

התאמת מצב עבודה בטמפרטורה גבוהה

תומכי צינור בידוד תרמי עבור צינורות מעל 150℃ לחסימת הולכת חום

חומרים קפיציים עמידים בטמפרטורה גבוהה שנבחרו עבור צינורות מעל 250℃ כדי למנוע הרפיית מתח

טמפרטורת עבודה קפיצית מסומנת על מנת למנוע שימוש בטמפרטורת יתר

עיצוב התקנה ותחזוקה נוחים

מוגדר מראש לפי עומס קר לפני המסירה, התקנה ישירה במקום

מצויד בלוח חיווי תזוזה לבדיקה נוחה של עקירת צינור במהלך סיור

מכלול קפיצים מודולרי, ניתן להחלפה בנפרד במהלך תחזוקה ללא פירוק צנרת

עיצוב יתירות בטיחות

מקדם בטיחות עומס ≥ 1.5 פעמים, מרווח עומס יתר שמור

מגבלות מהלך עליונות ותחתונות מוגדרות כדי למנוע דחיסת יתר של קפיץ או אובדן עומס

מקדם בטיחות לשבר מוט מתלה פי ≥4 כדי למנוע סיכון נפילה

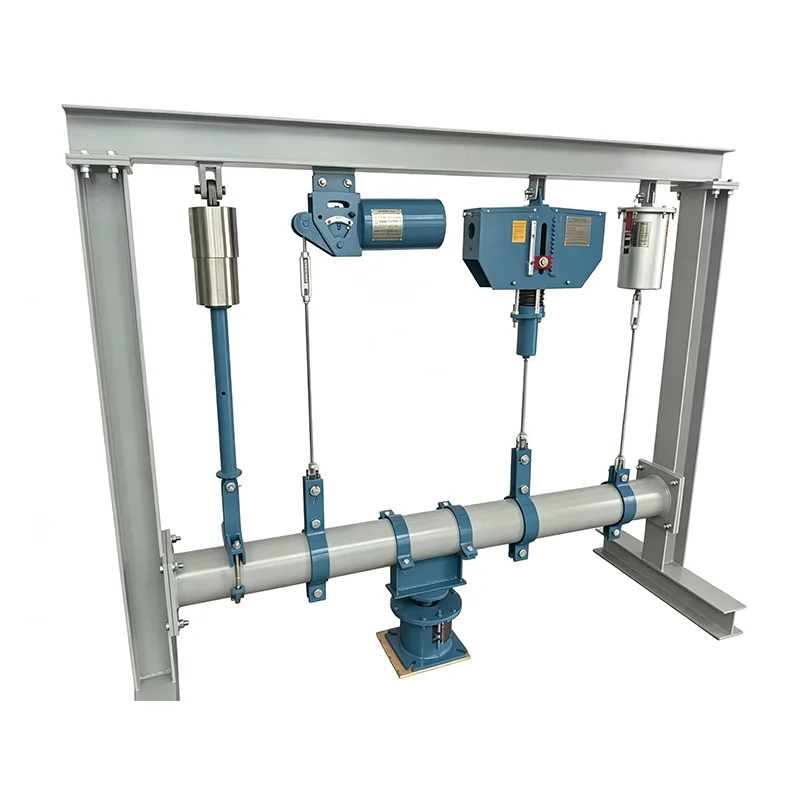

ניתוח עלות-תועלת: קפיץ משתנה לעומת כוח קבוע

קחו לדוגמה רכש של 100 קולבי קפיצים לבית זיקוק טיפוסי:

פריט השוואה	מתלה קפיץ משתנה	Constant Force קפיצי תמיכה ומתלה	הבדל בעלויות
עלות רכש יחידה	~ 800-2500 RMB	~ 3000-8000 RMB	קפיץ משתנה חוסך 60%-70%
עלות רכש כוללת עבור 100 יחידות	~ 150,000 יואן	~ 500,000 יואן	חסוך ~ 350,000 RMB
התקנה שעת עבודה	0.5 שעת עבודה/יחידה	1.5 שעת עבודה/יחידה	עלות התקנה נחסכה ב-67%
פרופורציית צינור ישימה	~ 80% מצינורות בתי הזיקוק	~ 20% מהצינורות הקריטיים	-
עלות תחזוקה	מבנה נמוך ופשוט	מנגנון גבוה יחסית ומורכב	עלות תפעול ותחזוקה מופחתת
חיי שירות	15-20 שנים	15-20 שנים	שווה ערך

מסקנה: בהנחה של עמידה בדרישות תנאי העבודה, Refinery Variable Spring Hanger יכול לחסוך יותר מ-60% מעלות הרכש של מערכת התמיכה לפרויקטים של בתי זיקוק, שזו הבחירה המשתלמת ביותר.

ניסיון בהגשת פרויקטים

מאז הקמתה בשנת 2012, Yangzhou Tianshun Pipeline Technology סיפקה מוצרי תמיכה בצנרת עבור מספר פרויקטים של בתי זיקוק ברחבי העולם:

▶  פרויקטים מקומיים: שירת פרויקטי בנייה ושיפוץ חדשים של מספר בתי זיקוק מקומיים בשאנדונג, ג'יאנגסו, ליאונינג ואזורים אחרים

▶  פרויקטים בחו"ל: מוצרים המיוצאים לפרויקטים של בתי זיקוק בברזיל, אינדונזיה, דרום אפריקה ומדינות אחרות

▶  מקרה אופייני: עבור פרויקט חדש של 5 מיליון טון לשנה של בית זיקוק, סיפקנו יותר מ-1200 סטים של קולבי קפיצים משתנים, כולם הותקנו כשירים בבת אחת ופעלו ללא תקלות עד כה

▶  שיא איכות: אין תלונות על בעיות איכות אצווה במשך 8 שנים רצופות, שיעור הרכישה החוזרת של הלקוחות עולה על 70%

כל מוצר עובר בדיקות פנימיות מקיפות לפני המשלוח

כיסויי בדיקה בתוך הבית

בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית (כאשר רלוונטי), בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. דוחות בדיקות מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים.

הערה: בדיקות פנימיות אינן בדיקות צד שלישי המוסמכות על ידי ILAC

בדיקות עדים של צד שלישי או בדיקות מעבדה זמינות כשירות אופציונלי, מצוטט בנפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

ניתוח הרכב כימי, בדיקת מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות.

2. ריתוך NDT

בדיקת חלקיקים מגנטיים (MT), בדיקת חודר נוזלים (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

כולל עקומות תזוזה של עומס.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

מה מייחד אותנו

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם מאפשרים בדיקות SGS של צד שלישי ובדיקות עדים, ותומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

שירותים בלעדיים לפרויקטים של בתי זיקוק

▶  תמיכה בבחירה: יכול לקרוא ישירות קבצי פלט של תוכנת ניתוח מתח בצנרת כדי להשלים במהירות בחירת אצווה

▶  אישור שרטוט: ספק שרטוטי התקנת מתאר המוצר כדי לשתף פעולה עם עיצוב פריסת הצינור

▶  משלוח מפוצל: אספקה ​​בקבוצות בהתאם להתקדמות בניית היחידה כדי להפחית את לחץ האחסון באתר

▶  שירות באתר: צוות טכני זמין עבור הדרכה בהתקנה באתר עבור פרויקטים גדולים

▶  תגובה לאחר המכירה: מתן פתרונות לבעיות איכות המוצר תוך 24 שעות

▶  אספקת חלקי חילוף: דגמים נפוצים במלאי, חלקי חילוף לשעת חירום נמסרים תוך 48 שעות
