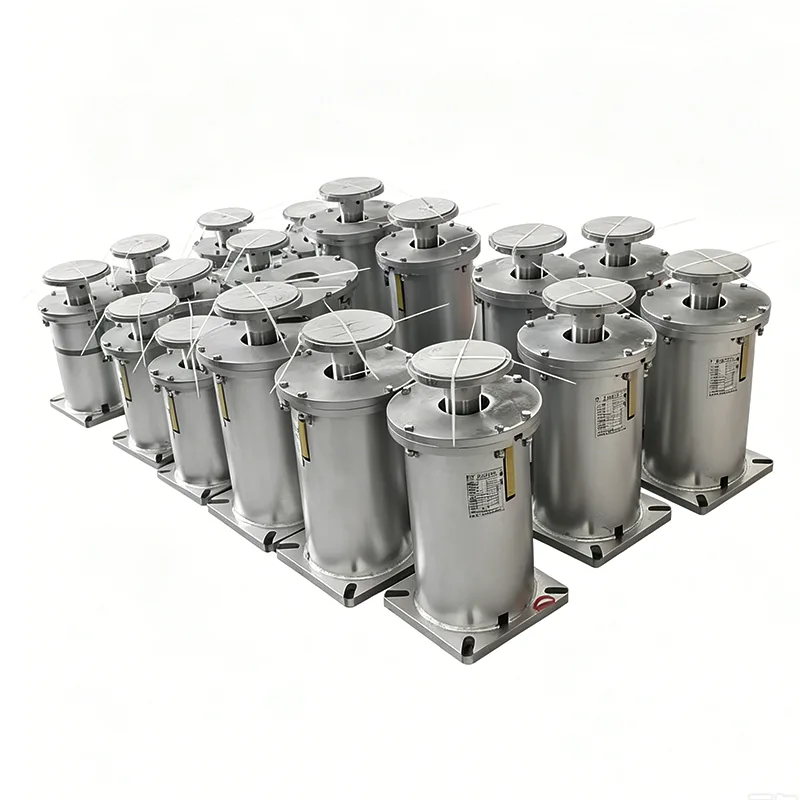

מתלה קפיצים מסוג F הוא תומך קפיצים תלוי סטנדרטי שפותח על ידי Yangzhou Tianshun Pipeline המבוסס על 14 שנות ניסיון בתעשייה, והוא גם אחד מדגמי מתלי הקפיצים הנפוצים ביותר בתחום הצינורות התעשייתיים העולמיים. מאז השקת הייצור שלו ב-2012, ייצרנו למעלה מ-2 מיליון מתלי קפיצים מסוג F, ייצאנו ל-45 מדינות ואזורים, ושימשנו יותר מ-300 פרויקטים תעשייתיים בקנה מידה גדול ברחבי העולם. דגם זה תוכנן בהתאמה מלאה לסטנדרטים המקובלים בעולם ומשיג החלפה של 100% עם אותם דגם מוצרים מיצרנים עולמיים גדולים.
איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.
כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.
מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.
עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.
בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.
מוצרים אלה מתאימים למערכות צנרת תעשייתיות בעלות תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.
קולב הקפיצים מסוג F מתוכנן ומיוצר בקפדנות בהתאם לתקנים הבינלאומיים הבאים כדי להבטיח את הרבגוניות והתאימות הגלובלית שלו:
▶ ANSI/HG 20644-1998 תמיכות קפיצים משתנים ומתלים
▶ GB/T 17116.1-2018 תמיכת צינורות ומתלים - חלק 1: מפרטים טכניים
▶ ASME B31.3 Process Piping
▶ מתלי קפיצי צינור DIN 2545
▶ API RP 551 עיצוב והתקנה של תומכי צינור ומתלים
כל המוצרים עברו את הסמכת מערכת ניהול האיכות ISO 9001:2015, וניתן לספק מסמכי הסמכה של צד שלישי כגון CE ו-API לפי בקשה.
מתלה קפיץ מסוג F מאמץ עיצוב מבנה תלוי עליון, המחובר למבנה הבניין דרך זיז ההרמה העליון ולצינור דרך מוט המתלה התחתון. כאשר הצינור עובר תזוזה תרמית אנכית, הקפיץ מתרחב ומתכווץ בהתאם, מכוון אוטומטית את כוח התמיכה ומעביר באופן אחיד את עומס הצינור למבנה כדי למנוע ריכוז מתח.
▶ דיור עליון: מוטבע מלוח פלדה Q345B
▶ קפיץ סליל גלילי: מיוצר מפלדה קפיצית מסגסוגת 60Si2MnA
▶ לוחית חיווי עומס: מסומנת בבירור עם מאזני עומס ותזוזה
▶ מוט בורג לכוונון: זמין במפרטי M16-M36 להתאמת עומס באתר
▶ חיזי חיבור עליונים ותחתונים: מיוצרים על ידי תהליך פרזול לחזק גבוה יותר
▶ אומי נעילה: עיצוב אנטי התרופפות כפול
|
דֶגֶם |
טווח עומס (kN) |
סטייה (מ"מ) |
קשיחות קפיצית (N/mm) |
טווח התאמה (מ"מ) |
|
F-05 |
0.1-0.5 |
50 |
10 |
±25 |
|
F-10 |
0.5-1.0 |
50 |
20 |
±25 |
|
F-20 |
1.0-2.0 |
50 |
40 |
±25 |
|
F-30 |
2.0-3.0 |
80 |
37.5 |
±40 |
|
F-50 |
3.0-5.0 |
80 |
62.5 |
±40 |
|
F-80 |
5.0-8.0 |
100 |
80 |
±50 |
|
F-120 |
8.0-12.0 |
120 |
100 |
±60 |
|
F-160 |
12.0-16.0 |
150 |
106.7 |
±75 |
|
F-200 |
16.0-20.0 |
200 |
100 |
±100 |
|
אינדקס ביצועים |
דרישת תקן לאומית |
Tianshun Type F קולב קפיץ ערך נמדד |
|
שגיאת טעינה |
≤±10% |
≤±5% |
|
דפורמציה קבועה באביב |
≤0.5% |
≤0.2% |
|
חיי עייפות |
≥50,000 מחזורים |
≥100,000 מחזורים |
|
עובי ציפוי פני השטח |
≥60 מיקרומטר |
≥120 מיקרומטר |
|
חוזק מפרק ריתוך |
לא נמוך יותר ממתכת בסיסית |
110% מחוזק מתכת בסיס |
הנתונים הנ"ל הם מ-100% רישומי בדיקה מלאים של מעבדת החברה. כל מוצר עובר בדיקות עומס קפדניות וכיול תזוזה לפני המשלוח.
מערכות צינור מים קיטור בתחנות כוח
צינורות תהליכים בתעשייה הפטרוכימית
רשתות צנרת הסקה מרכזית עירונית
צינורות הולכת גז טבעי
צינורות תרופות ועיבוד מזון
צינורות מפעל תעשייתי כללי
השעיה בודדת: מתאים לצינורות בודדים
מתלה כפול: מתאים לצינורות בעומס כבד
התקנה מקבילה: מתאים לצינורות בעומס כבד במיוחד
הקמנו מערכת עקיבות בתהליך מלא מחומרי גלם ועד מוצרים מוגמרים כדי להבטיח את האיכות היציבה של כל קולב קפיצים מסוג F:
▶ בקרת חומרי גלם: כל הפלדה מקורה במפעלי פלדה מובילים כמו Baosteel ו- Angang. כל אצווה של חומרים מלווה בתעודת החומר המקורית ועוברת אימות אנליזה ספקטרלית.
▶ ייצור קפיצים: מפותל באמצעות מכונות קפיצי CNC מיובאות גרמני ונתון לשלושה תהליכי טיפול בחום כדי להעלים לחלוטין מתח פנימי.
▶ תהליך ריתוך: מאמץ ריתוך מוגן בגז פחמן דו חמצני. כל הריתוכים עוברים 100% בדיקה ויזואלית ובדיקות דגימה לא הרסניות.
▶ טיפול פני השטח: שלושה תהליכים של הסרת אבץ בהתזת חול → פריימר עשיר באבץ אפוקסי → ציפוי עליון פוליאוריטן, עם עובי ציפוי כולל של ≥120μm.
▶ בדיקת מוצר מוגמר: כל מוצר עובר בדיקת עומס מלא, ומונפקים מסמכי אישור איכות מלאים.
▶ משלוח מהיר: דגמים סטנדרטיים נמצאים במלאי וניתן לשלוח אותם תוך 72 שעות.
▶ תמיכה בבחירה: ניתוח מתח בצנרת וחישוב בחירת תמיכה/מתלה מוצעים בחינם.
▶ שירות התאמה אישית: ניתן להתאים את מידות החיבור ושיטות טיפול פני השטח בהתאם לדרישות הלקוח.
▶ שירות באתר: מהנדסים מקצועיים נשלחים כדי להדריך את ההתקנה וההפעלה.
▶ שירות אחריות: תקופת אחריות של 12 חודשים עם תיקון או החלפה חינם של מוצרים פגומים במהלך תקופת האחריות.
לפרטים טכניים נוספים על קולב קפיצים מסוג F או לקבלת הצעת מחיר, אנא צור קשר עם צוות המכירות שלנו.
ש: האם ניתן להחליף את קולב הקפיצים מסוג F עם מוצרים מאותו דגם מיצרנים אחרים?
ת: כן. המוצרים שלנו מתוכננים ומיוצרים בקפדנות בהתאם לתקנים בינלאומיים. ממדי ההתקנה ופרמטרי הביצועים תואמים לחלוטין למוצרי דגם זהים מיצרנים עולמיים גדולים, וניתן להחליף אותם ישירות לשימוש.
ש: מהי טמפרטורת הפעולה המקסימלית של מוצר זה?
ת: טווח טמפרטורת ההפעלה של מוצרים סטנדרטיים הוא -20 ℃ עד +450 ℃. עבור תנאי טמפרטורות גבוהות העולה על 450℃, אנו יכולים לספק דגמים מיוחדים המשתמשים בפלדה קפיצית עמידה לטמפרטורה גבוהה.
ש: האם אתה יכול לספק טיפול משטח גלוון בטבילה חמה?
ת: כן. בנוסף לציפוי צבע סטנדרטי, אנו מספקים גם שיטות שונות לטיפול במשטח כגון גלוון בטבילה חמה וציפוי אבקה להתאמה לסביבות קורוזיביות שונות.
