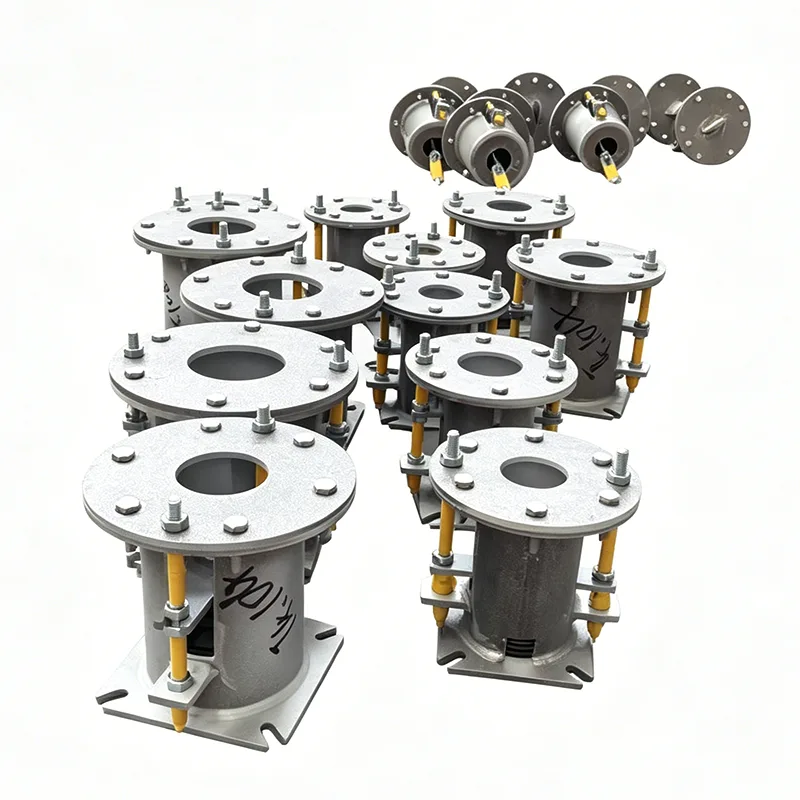

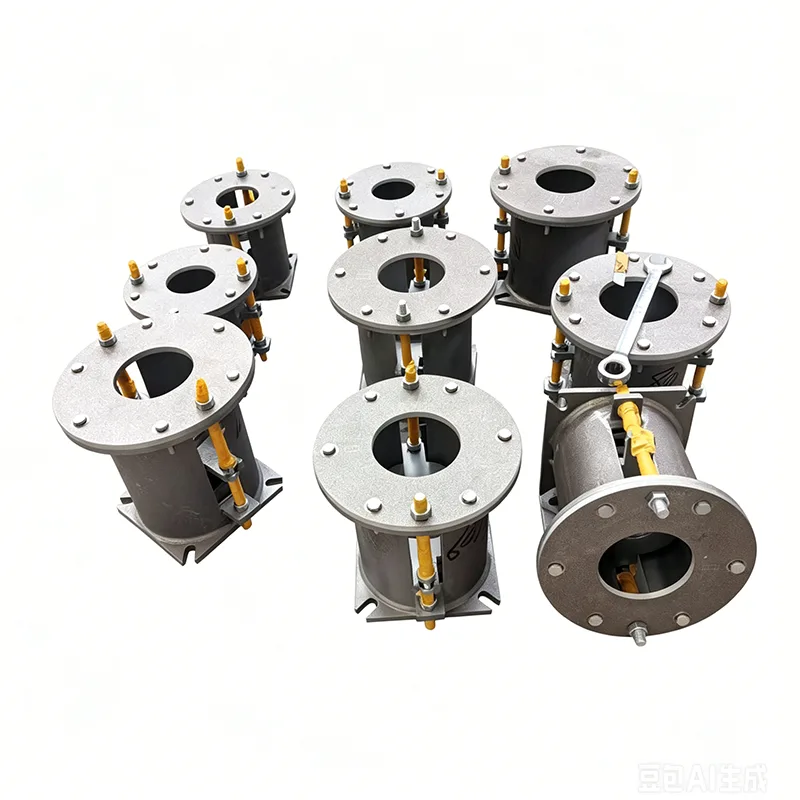

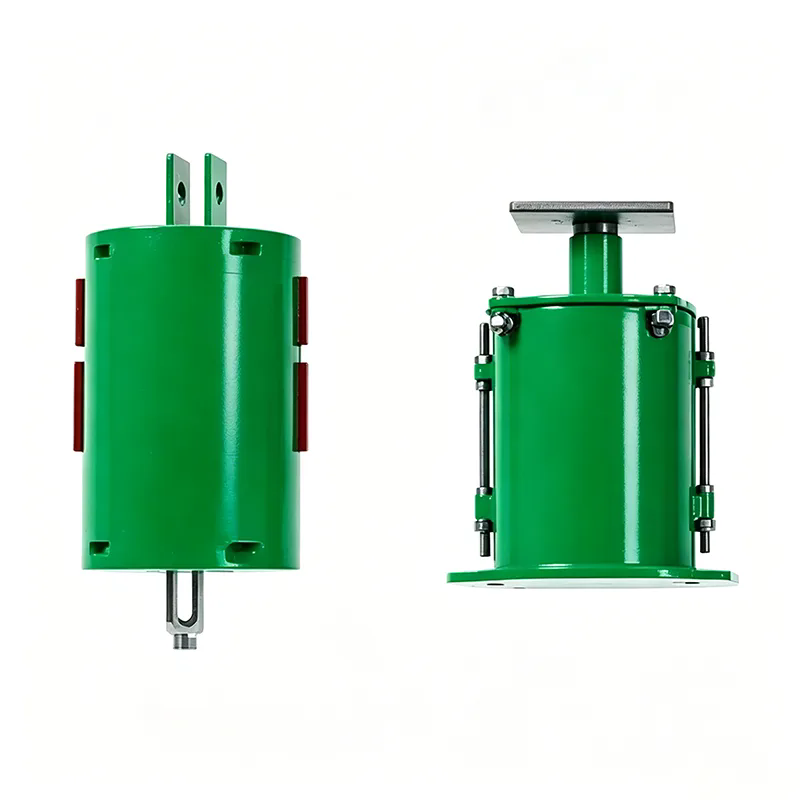

תמיכת קפיץ של תחנת כוח

בתחנות כוח, צינורות קיטור ראשיים, צינורות קיטור חימום חוזרים בטמפרטורה גבוהה ומערכות דומות אחרות מעבירות מדיה באופן רציף בתנאי טמפרטורה גבוהה ולחץ גבוה, תוך התפשטות תרמית הנעה בין מספר מילימטרים לעשרות מילימטרים. קיבוע קשיח הופך את התזוזות הללו לכוחות דחף נוספים המועברים לראשי דוודים ולממשקי טורבינה, מה שמגביר את הלחץ על מפרקי ריתוך, אוגנים ומעטפי ציוד.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות בעלות תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

פותח במיוחד עבור תנאי הפעלה אלה על ידי Yangzhou Tianshun Pipeline Technology Co., Ltd., תומכת קפיצי תחנת הכוח מפצה על תזוזה באמצעות העמסה אלסטית, ושומרת על מתח הצינור בגבולות המותרים הסטנדרטיים. מסמך זה מסביר את פילוסופיית התכנון, הביצועים התפעוליים וגישת התמיכה ההנדסית של מוצר זה, בהתבסס על הדרישות בפועל של מערכות צינור קיטור.

דרישות לתמיכות אלסטיות בבקרת מתח של צינור קיטור

עיצוב צינור הקיטור בדרך כלל עוקב אחר קודים כגון ASME B31.1, המחייבים תומכי צינור/קולבים לשאת גם משקל עצמי של הצינור וגם משקל המדיה מבלי להפריע לעקירה תרמית. אם כוח התמיכה משתנה יתר על המידה עם העקירה, הלחץ המקומי של מערכת הצנרת עשוי לחרוג מהערכים המותרים, ולחייב התאמות באתר או אפילו עבודה מחדש.

יתר על כן, לממשקי טורבינה ודודים יש בדרך כלל מגבלות מותרות קפדניות מאוד לכוחות ומומנטים. פתרונות תמיכה לא מתאימים עלולים לקצר משמעותית את חיי השירות של ממשקי הציוד הראשי. זה מחייב מוצרי תמיכה/מתלה כדי לספק כוחות תמיכה יציבים וניתנים לחיזוי בתוך המהלך שצוין, תוך מתן מרווח התאמה מספיק כדי להתאים לסטיות באתר.

כיצד תומכי קפיצי תחנת כוח נותנים מענה לדרישות הללו

תומכי קפיצי תחנת כוח זמינים בשתי תצורות: קפיץ משתנה וקפיץ כוח קבוע, שנבחרו על סמך תוצאות ניתוח מתח בצנרת. יחידות קפיצים משתנים נושאות עומס בקשיחות ליניארית, בעוד שיחידות כוח קבוע משתמשות במנגנון קפיץ ראשוני ומשני כדי לשלוט בקצב שינוי כוח התמיכה בתוך 5% לאורך כל מהלך העבודה, ומספקות תמיכה כמעט קבועה למערכת הצנרת ממצב קר למצב חם.

אלמנטים קפיציים מיוצרים מפלדות קפיץ מסגסוגת כולל 60Si2Mn ו-50CrVA. ניתן לייצר רכיבים מבניים מפלדת פחמן, פלדה עמידה בחום או נירוסטה. טווח היישום הכולל של הטמפרטורות מכסה -196 מעלות צלזיוס עד +650 מעלות צלזיוס, התואם את כל המצבים התרמיים של צינורות קיטור מחימום בטמפרטורה נמוכה ועד פעולת עומס מלא.

כל תמיכת קפיצים של תחנת כוח עוברת בדיקת דחיסה מלאה עם רישום עקומת קשיחות לפני המשלוח. המארז מצויד בלוחית שם לתנועת עומס ובמכשיר נעילת התקנה. התקנה באתר דורשת רק הרכבה במצב קר; פשוט הסר את סיכת הנעילה לאחר עליית טמפרטורת הצינור, והתמיכה/מתלה נכנסת למצב תפעולי ללא ריתוך באתר או התאמות מורכבות.

התקנה באתר וביצועים תפעוליים לטווח ארוך

שגיאות מצטברות בהגבהה של היסוד וחיתוך קטע צינור הן בלתי נמנעות במהלך התקנת צינור קיטור. טווח כוונון הגובה המסופק על ידי Power Plant Spring Supports סופג את הסטיות הללו, ומונע כריכה נוקשה. יחידות קפיצי כוח קבוע מצוידות בדרך כלל במנגנוני כוונון עזר בורגיים או הידראוליים, המאפשרים הפעלה של אדם אחד אפילו על צינורות כבדים בקוטר גדול.

במהלך פעולה ארוכת טווח, עיצוב קפיץ נגד הרפיה וטיפולי פני השטח (גלוון בטבילה חמה או ציפוי Dacromet) שומרים על ביצועי תמיכה יציבים. במספר פרויקטים של תחנות כוח בחו"ל, למעלה מ-70% מהזמנות התמיכה/המתלה הבאות מגיעות מלקוחות קיימים. שיעור רכישה חוזרת גבוהה זה מאמת בעקיפין את הביצועים לטווח ארוך של המוצרים שלנו.

מיקומי התקנה אופייניים ופונקציות

באזור הדוד, תומכי קפיצי תחנת כוח מותקנים על חלקים אנכיים ואופקיים של תעלות קיטור ראשיות, צינורות יציאות של מחמם-על וצינורות קיטור לחימום חוזר. הם סופגים התפשטות תרמית כלפי מעלה, ומונעים מתח מוגזם בחיבורי פיות ראש.

ליד הטורבינה, תומכי קפיצים/מתלים על קטעי צינור קיטור בטמפרטורה גבוהה הקרובים לשסתומי הקיטור הראשיים ושסתומי השליטה מפחיתים את הכוחות והמומנטים של הרכיבים, ועוזרים לשמור על יישור הציר. למרות שצינורות מי הזנה ומי ביכוך פועלים בטמפרטורות נמוכות יותר, הם עדיין חווים הבדלי טמפרטורת התחלה-עצירה משמעותיים. תומכים אלסטיים שומרים על שיפוע הצנרת ומפחיתים את הסיכון לקוויטציה.

ביישומים אלה, תומכים/מתלים משולבים לעתים קרובות עם בולמים, סוגריים מגבילים ורכיבים אחרים כדי ליצור פתרון ריסון גמיש של מערכת צנרת.

תמיכה טכנית בפרויקט וקבלת מוצר

החל משלב הבחירה, הצוות הטכני שלנו מקבל דוחות ניתוח מתח של מערכת הצנרת, מחשב את עומס התכנון והתזוזה עבור כל נקודת תמיכה, ממליץ על סוגי קפיצי תחנת כוח מתאימים וקבועי קפיצים, ומספק הנחיות התקנה מפורטות.

המפעל שלנו שומר על שרשרת בקרת איכות מלאה מבדיקה חוזרת של חוט קפיץ, בדיקת קשיות לאחר טיפול בחום ועד לבדיקת קשיחות המוצר המוגמר. ניתן לספק רישומי תהליך רלוונטיים ומסמכי איכות חומר בהתאם לתקנים כגון ASME ו-CE. עבור איים קונבנציונליים של אנרגיה גרעינית ופרויקטים אחרים בעלי דרישות גבוהות, ניתן לספק דוחות בדיקות הסמכה של פונקציות תמיכה נוספות ומסמכי מעקב.

אם יש לך דרישות תמיכה בצינור קיטור, אנא ספק שרטוטי פריסת צנרת ונתוני מתח. אנו נספק פתרון ספציפי לתצורת קפיצי תחנת כוח במקום רשימת דגמים גנרית. מינוף 14 שנות הניסיון של Yangzhou Tianshun של תמיכה בצנרת ונתוני פרויקטים מ-45 מדינות ברחבי העולם, נוכל לעזור לך לשלוט על עלויות הרכש וההתקנה הכוללות תוך הבטחת בטיחות מערכת הקיטור שלך.
