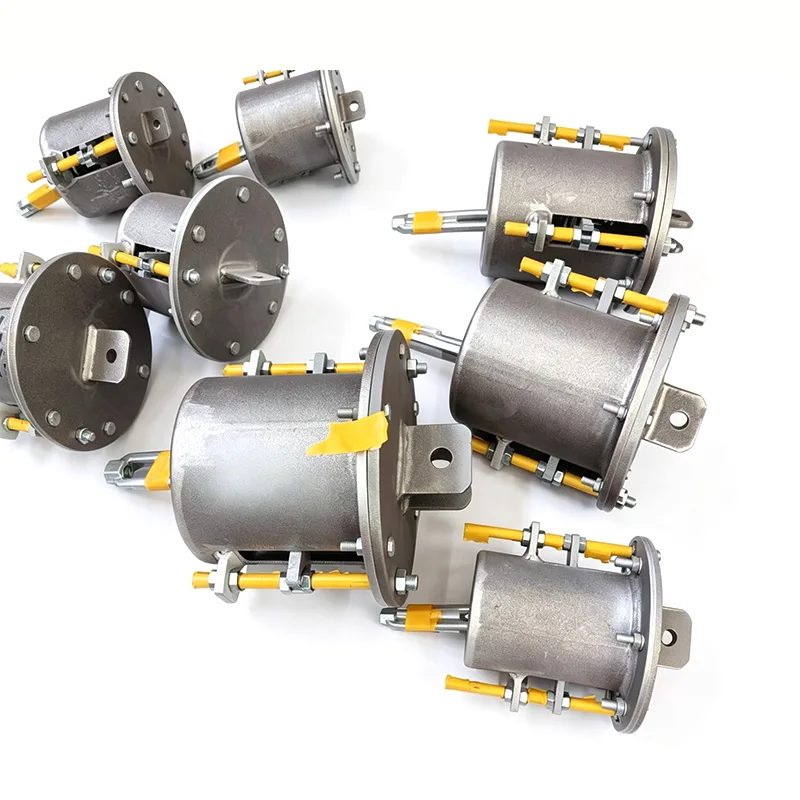

מתלי קפיצים לתעשיית הנפט והגז

בפרויקטים של נפט וגז, צינורות תהליכים, צינורות הולכה למרחקים ארוכים וצינורות שירות מתמודדים עם מספר תנאים קשים: חומרי טמפרטורה גבוהים ולחץ גבוה, רכיבים קורוזיביים כגון גופרית, סביבות ריסוס מלח לחות גבוהה בחופי, כמו גם המשקל העצום וההתפשטות התרמית של צינורות בקוטר גדול. אם מערכת התמיכה מסתמכת אך ורק על קיבוע קשיח פשוט, היא לא רק לא מצליחה לפצות על תזוזה אלא גם ממירה עיוות צינור לעומסים נוספים על חרירי ציוד, מה שמגביר את הסיכון לדליפה וכשל עייפות.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות בעלות תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

בהסתמך על 14 שנות ניסיון בייצור תומכים ומתלים לצנרת, Yangzhou Tianshun Pipeline Technology Co., Ltd מספקת מתלי קפיצים מותאמים אישית לתעשיית הנפט והגז כדי לשלוט בלחץ בצנרת, להגן על ממשקי ציוד קריטיים ולהתאים לתנאים מורכבים באתר.

אתגרי ליבה שיטופלו על ידי תומכי צינורות נפט וגז

למערכות צנרת בבתי זיקוק, מסופי LNG, מפעלי עיבוד גז ותחנות שאיבה למרחקים ארוכים יש תנאי הפעלה מגוונים, אך חולקות את אותה דרישה: יש לשלוט על משקל עצמי של צינור ותזוזה תרמית בגבולות בטוחים. צינורות תהליכים פועלים לעתים קרובות מעל 300°C, בעוד שצינורות LNG קריוגניים עוברים מתחת ל-162°C, מה שהופך פתרון תמיכה יחיד לבלתי הולם.

יתרה מזאת, סביבות חמוצות המכילות מימן גופרתי דורשות רכיבים מבניים בעלי עמידות בפני פיצוח מתח גופרתי (SSC), ופלטפורמות ימיות ומתקני חוף דורשים הגנה ברמה גבוהה של ריסוס מלח. בפרקטיקה ההנדסית, התומכים והמתלים חייבים לא רק לספק כוחות תמיכה הניתנים לחיזוי, אלא גם להכיל סטיות יסוד במהלך ההתקנה ולהישאר נקיים מכשלים עקב קורוזיה או הרפיה במהלך פעולה ארוכת טווח.

עיצוב ותפקודים של קולבי קפיצים לתעשיית הנפט והגז

מתלי קפיצים לתעשיית הנפט והגז מוגדרים אחד לאחד על סמך דוחות ניתוח מתח בצנרת, זמינים בשני סוגי עומס: קפיץ משתנה וקפיץ כוח קבוע. יחידות קפיצים משתנות מספקות תמיכה עם קשיחות ליניארית בטווח המהלך שלהן, מתאימות לנקודות עם תזוזות קטנות ורגישות נמוכה לשינויי כוח תמיכה. יחידות כוח קבוע משתמשות במנגנון קפיצי ראשוני ומשני כדי לשלוט בשינויי כוח התמיכה בטווח של 5% לאורך כל המהלך, מה שהופך אותם לאידיאליים עבור חרירי ציוד, סטריפרים, דוודים מחדש, כניסות ויציאות מדחסים, ומיקומים אחרים עם דרישות קפדניות של עומס חרירים.

בהתאם למדיה ולסביבת ההתקנה, אלמנטים קפיציים מיוצרים מפלדות קפיציות מסגסוגת כגון 60Si2Mn או 50CrVA. ניתן לייצר צילינדרים ורכיבים מבניים מפלדת פחמן, פלדה עמידה בחום, פלדת אל חלד דופלקסת ​​או סגסוגות מבוססות ניקל, עם טיפולי חומר התואמים את NACE MR0175/ISO 15156 כדי לעמוד בדרישות של שדות נפט וגז חמוץ.

עבור ציפויים מגנים, מתקנים בים יכולים להשתמש בפריימר עשיר באבץ אפוקסי בתוספת פוליאוריטן, בעוד שצינורות ביבשה משתמשים בדרך כלל בגלוון בטבילה חמה או בציפוי Dacromet כדי להבטיח ביצועים ארוכי טווח בתרסיס מלח ובאטמוספרות תעשייתיות. מוצרים עומדים בתקנים כולל ASME B31.3, ASME B31.4 ו-MSS SP-58. כל דיור מצויד בלוחית זיהוי של עומס ובסיכת נעילה להתקנה קלה במצב קר ואימות באתר.

בחירה באתר, התקנה ויציבות לטווח ארוך

לאחר קבלת נתוני ניתוח מתח בצנרת, הצוות הטכני שלנו ממליץ להתאים מתלי קפיצים עבור דגמי תעשיית הנפט והגז וקבועי קפיצים עבור כל נקודת תמיכה. במהלך שלב הבחירה, מוקדשת תשומת לב מיוחדת לעומס התכנון, תזוזה עיצובית, טמפרטורה ודרגת קורוזיה סביבתית, תוך התחשבות במשקל הנוסף של צינורות מלאי מים במהלך תנאי בדיקה הידרוסטטיים כדי למנוע עומס קפיץ או התמצקות.

במהלך ההתקנה, מתלי קפיצים לתעשיית הנפט והגז מספקים טווח כוונון אנכי מסוים כדי לספוג שגיאות הגבהה של היסוד וסטיות בנייה טרומית בצנרת. יחידות כוח קבוע יכולות להיות מצוידות אופציונלית בהתקני כוונון עזר בורגיים או הידראוליים ליישור מדויק גם בתנאי עומס כבד. סיכת הנעילה מוסרת לאחר חימום הצינור, והמתלה נכנס לפעולה ללא צורך בעבודה חמה.

במהלך פעולה ארוכת טווח, עיצוב קפיץ נגד הרפיה ונקודות בדיקה קבועות עוזרים לצוותי תחזוקה לזהות חריגות בזמן. בין הפרויקטים שלנו המיוצאים ליותר מ-45 מדינות, למעלה מ-70% מהזמנות התמיכה והמתלים הבאות מגיעות מלקוחות קיימים. נתוני רכישה חוזרת זו משקפים את המהימנות המתמשכת של המוצרים שלנו במידה מסוימת.

מיקומי יישום טיפוסיים במתקני נפט וגז

יחידות פיצוח קטליטי נוזלי (FCC) ו-Hydroprocessing: צינורות נפט וגז עם תגובה בטמפרטורה גבוהה וצינורות גז פליטה מחדש חווים תזוזות תרמיות גדולות במהלך הפעולה עם מגבלות קפדניות של עומס חרירים. השימוש במתלי קפיצים בכוח קבוע שולט ביעילות בכוחות הממשק על ציוד כגון כורים ומפרידי שלב שלישי, ומונע דליפת מפרק אוגן.

מסופי LNG ומערכות קריוגניות: צינורות קריוגניים בין זרועות פריקה ומכלי אחסון, כמו גם צינורות זרימת קירור, מתמודדים עם הבדלי טמפרטורה קיצוניים. מתלי קפיצים מאמצים חומרים עמידים לקריוגניים כדי לספק תמיכה יציבה לאורך כל התהליך מקירור מקדים קר ועד לפעולה קריוגנית עמוקה, תוך הגנה על מפרקי התפשטות וחירי מיכל.

צינורות נפט גולמי ומוצר למרחקים ארוכים: צינורות כניסה ויציאה בתחנות שאיבה וצינורות אזורי שסתומים חווים שינויים בטמפרטורה עם עונות השנה ואמצעי ההובלה. מתלי קפיצים משתנים בשילוב עם תושבות הגבלה שומרים על שיפוע צינור תקין, תוך הימנעות מרעידות ופטישי מים הנגרמים מהתרוממות נקודת תמיכה.

פלטפורמות ימיות ו-FPSO: מתקנים אלה כוללים חללים קומפקטיים והם נתונים לעומסים דינמיים נוספים מתנועת נדנוד. ניתן להשתמש במתלי קפיצים בכוח קבוע עם פונקציות הגבלה בשילוב עם בולמים כדי לפצות על תזוזה תרמית תוך ריסון נדנוד בתדר נמוך שנגרם על ידי רוח וגלים, הפחתת נזקי עייפות המפרק.

תיעוד איכותי ותמיכה טכנית

החל מבדיקה חוזרת של חוט קפיץ, המפעל שלנו מיישם בקרת איכות קפדנית בכל שלב: אימות מספרי חום, בדיקת קשיות ובדיקה מטאלוגרפית לאחר טיפול בחום, בדיקת קשיחות מלאה של המוצר המוגמר ובדיקת הידבקות ציפוי. לכל אצווה של מתלי קפיצים לתעשיית הנפט והגז ניתן לספק תעודות איכות חומר, דוחות בדיקה, הצהרות תאימות ל-NACE ומסמכי אישור ASME לתמיכה בביקורות פרויקטים בחו"ל.

הצוות הטכני שלנו יכול לספק מדריכי התקנה מפורטים והמלצות להתאמת מצב קר לפי הצורך, ויכול לשתף פעולה עם עדות של צד שלישי או פיקוח באתר.

אם אתה צריך להגדיר קולבי קפיצים עבור תעשיית הנפט והגז עבור פרויקט נפט וגז ספציפי, אנא ספק שרטוטי פריסת צינורות, דוחות חישוב מתח ונתונים סביבתיים באתר. אנו נספק דוח בחירה הכולל חישובי מהלך עומס והגבהות התקנה מומלצות, במקום רק רשימה של דגמים סטנדרטיים, שיעזור לך לשלוט בעלויות הכוללות תוך הבטחת פעולה בטוחה ואמינה של מערכת התמיכה בצנרת שלך לאורך מחזור החיים שלה.
