קולב קפיצים קבוע בעומס גבוה

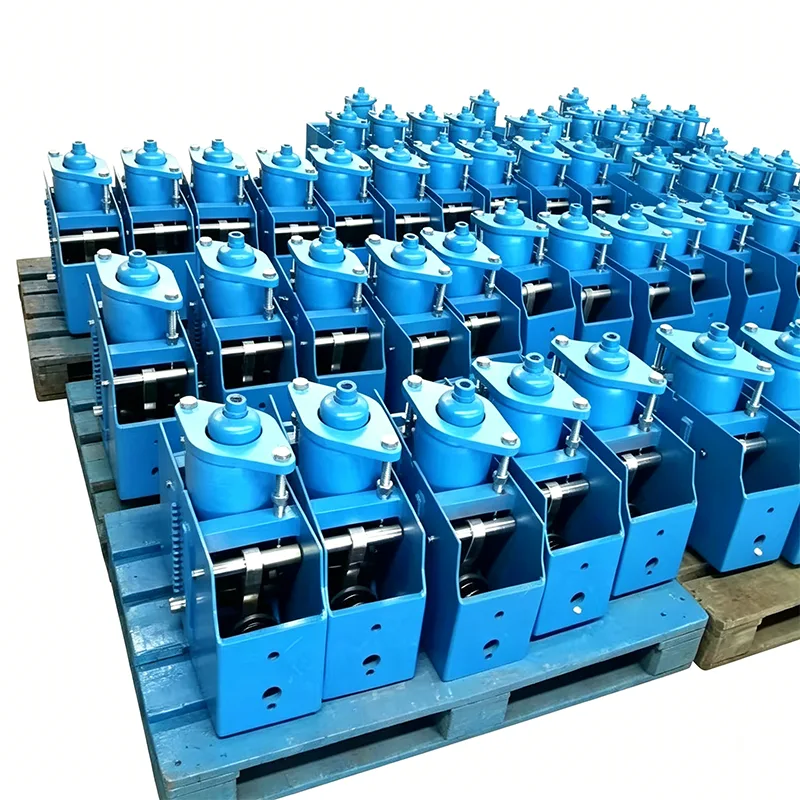

קולב הקפיץ הקבוע בעומס גבוה הוא מרכיב מרכזי לבקרת תזוזה ועומס במערכות צינורות תעשייתיות. בתנאי עבודה בטמפרטורה גבוהה ובלחץ גבוה, צינורות מייצרים התפשטות תרמית ועקירת התכווצות עקב שינויי טמפרטורה. אם הכוח התומך משתנה עם העקירה, זה יוביל לריכוז מתח בצנרת ויאיים על הפעולה הבטוחה של המערכת. מתלה הקפיץ הקבוע שלנו בעומס גבוה עוצב על בסיס העיקרון של שיווי משקל הרגע. זה יכול להפיק ברציפות כוח תומך יציב לאורך כל מהלך התזוזה האנכית של הצינור, ולמעשה למנוע נזק לצינורות ולציוד המחובר שנגרם על ידי מתח נוסף.

Yangzhou Tianshun Pipeline Technology Co., Ltd., שנוסדה בשנת 2012, התמקדה בתחום התומכים והקולבים לצנרת, וצברה 14 שנות ניסיון בייצור ויישום. המוצרים שלנו שירתו פרויקטים מרכזיים בתעשיות חשמל, פטרוכימיה, אנרגיה ואחרות ביותר מ-40 מדינות ברחבי העולם, וזכו לאמון רכישה חוזרת לטווח ארוך מלקוחות עם איכות יציבה.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

עקרון עבודה ליבה

מתלה הקפיץ הקבוע בעומס גבוה מאמץ תכנון שיתופי של מנגנון מנוף דו-זרוע ומכלול קפיץ ספירלי, תוך מימוש פלט כוח קבוע המבוסס על העיקרון המכני של שיווי משקל מומנט:

▶  מנגנון שיווי משקל רגעי: כאשר הצינור מייצר תזוזה תרמית, מכלול הקפיץ מעביר מומנט דרך מנגנון המנוף, ושומר על איזון מומנט העומס ומומנט הקפיץ תמיד

▶  פיצוי מוביל פקה: מבנה מוביל פקה מדויק מובנה מפצה על תנודות עומס הנגרמות מחיכוך מכני וסטיות ייצור

▶  מכשיר מחוון שבץ: מצויד במחוון תזוזה חזותי, שיכול לראות את תזוזת הצינור בזמן אמת, מה שמקל על התקנה והתאמה באתר

פרמטרים טכניים

פריט פרמטר	אינדיקטורים טכניים	תקן ביצוע
טווח עומס מדורג	0.5kN ~ 1000kN (עומס סופר גדול ניתן להתאמה אישית)	GB/T 17116 / HG/T 20644
טווח תזוזה עבודה	±50 מ"מ ~ ±500 מ"מ	בהתאם לדרישות התכנון ההנדסי
קביעות עומס	≤±5% (ביצועים טובים יותר מדרישת התקן הלאומי של ≤6%)	בדיקת מפעל ליחידה
טווח טמפרטורת עבודה	-20 ℃ ~ 450 ℃ (ניתן להתאמה אישית לתנאי טמפרטורה גבוהים)	עיצוב אדפטיבי לחומר
טווח התאמת עומס באתר	±10%	מצויד במנגנון כוונון מיוחד
חיי עייפות	≥10,000 מחזורים	בדיקת מצב עבודה מדומה
חומר קפיצי	פלדה קפיצית 60Si2MnA בעלת חוזק גבוה	תהליך טיפול בחום ואקום

תכונות ליבה של המוצר

1. ביצועי קביעות עומס יציבים

סטיית העומס של מתלה הקפיץ הקבוע בעומס גבוה נשלטת בטווח של ±5% לאורך המהלך המלא, ועולה על דרישת התקן הלאומי. באמצעות שילוב קפיצים רב-דיסק ותכנון מכני מדויק, הוא מבטיח שהצינור תמיד מקבל תמיכה אחידה במהלך תזוזה תרמית, ומבטל את הסיכון לריכוז מתח.

2. יכולת הסתגלות חזקה לתנאי עומס כבד

המסגרת הנושאת עומס מתוכננת בצורה אופטימלית עבור מערכות צנרת בעומס גבוה, מאמצת פלדה מבנית בעלת חוזק גבוה, וגליל הקפיץ נוצר על ידי ספינינג אינטגרלי, ומבטל סכנות נסתרות של ריתוכים היקפיים. המוצר יכול לעמוד בעומס מרבי של 1000kN, לענות על צורכי התמיכה של צינורות עומסים כבדים בתחנות כוח גדולות, יחידות זיקוק ומתקנים אחרים.

3. התקנה ותחזוקה נוחים

▶  מצויד בהתקן נעילת עומס לנעילת הקפיץ במהלך התקנה והובלה, מניעת תזוזה מקרית

▶  ניתן לכוונן את העומס באתר בטווח של ±10% כדי להתאים לסטיות במצב העבודה בפועל

▶  ממשקי חיבור סטנדרטיים, תואמים לצורות התקנת צינורות שונות

▶  עיצוב מבני מודולרי, החלפה נוחה של חלקי שחיקה

4. כיסוי מצב עבודה מלא

המוצר יכול להסתגל לטווח טמפרטורת העבודה של -20 ℃ עד 450 ℃. עבור תנאי עבודה מיוחדים כגון LNG בטמפרטורה נמוכה וקיטור בטמפרטורה גבוהה, ניתן להתאים חומרים מתאימים לטמפרטורה גבוהה או טמפרטורה נמוכה כדי להבטיח אמינות ביצועים בסביבות קיצוניות.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

אבטחת ייצור ובקרת איכות

יש לנו מערכת ייצור ובדיקה מלאה כדי להבטיח את הביצועים האמינים של כל קולב קפיצים קבוע בעומס גבוה:

כל מוצר נבדק באופן מלא בבית לפני המשלוח

לפני המשלוח, כל מוצר עובר תוכנית בדיקה פנימית מלאה. תוכנית זו מכסה בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקות MT/PT לא הרסניות במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים עם המשלוח.

בדיקה פנימית זו אינה בדיקת צד שלישי המוסמכת על ידי ILAC

אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לארגן זאת בנפרד כשירות אופציונלי.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

ניתוח הרכב כימי, בדיקת מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות זמינים.

2. ריתוך NDT

ניתן לספק בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

מה עושה אותנו שונים

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

לדיוק עומס, תקני בדיקה ומערכות תיעוד, אנו משתמשים במערכת תמיכת הצינור הבינלאומית של LISEGA כנקודת הבחינה שלנו.

יותר מיצרן מקומי סטנדרטי

יצרן מקומי סטנדרטי מספק בדרך כלל רק את המוצר. אנו הולכים רחוק יותר על ידי מתן עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

שירות ותמיכה

▶  תמיכה טכנית לפני מכירה: צוות מכירות מקצועי המכיר יישומים שונים במצב עבודה, יכול לספק הצעות בחירה ופתרונות טכניים לפי פרמטרי צינור

▶  שירותים מותאמים אישית: תמיכה בהתאמה אישית של המוצר לעומסים מיוחדים, תזוזות מיוחדות וצורות התקנה מיוחדות

▶  אחריות לאחר המכירה: לספק הנחיות התקנה וייעוץ טכני, ולהגיב מיידית לבעיות באיכות המוצר

▶  מחזור אספקה: דגמים קונבנציונליים נמצאים במלאי, ומוצרים מותאמים מסופקים לפי המחזור המוסכם
