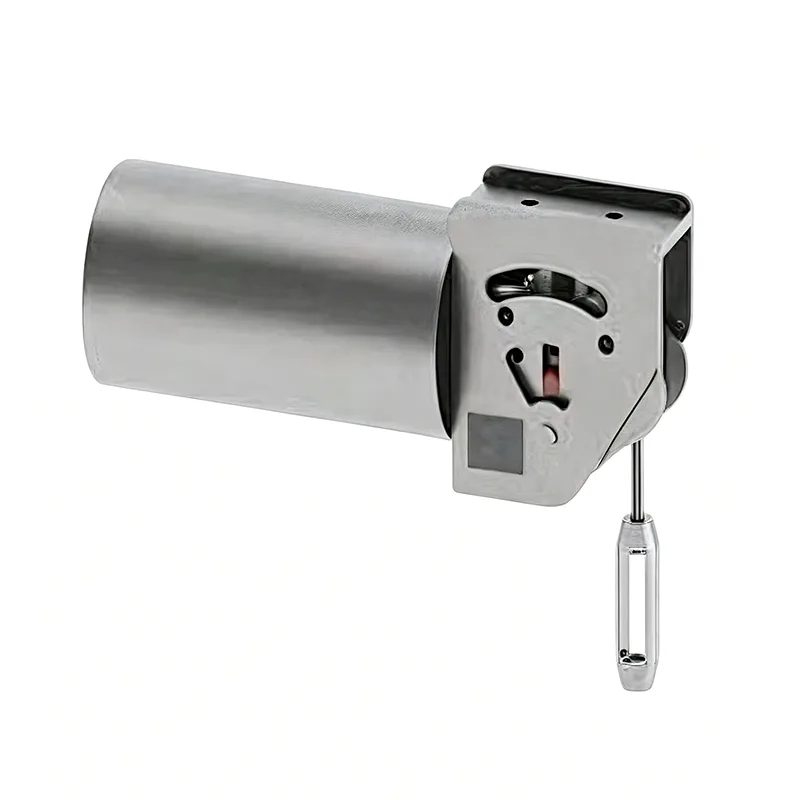

MSS SP-58 Constant Spring Hanger

Yangzhou Tianshun Pipeline Technology Co., Ltd., שנוסדה בשנת 2012, מייצאת מוצרים ליותר מ-40 מדינות ברחבי העולם ובעלת ניסיון עשיר באספקת פרויקטים בינלאומיים. MSS SP-58 Constant Spring Hanger הוא מוצר ספציפי לייצוא המיוצר בעמידה קפדנית בתקן SP-58 של ה-Manufacturers Standardization Society of the Valve and Fittings Industry (MSS), שתוכנן במיוחד עבור פרויקטים הנדסיים בינלאומיים, פרויקטים במימון חוץ ופרויקטים קבלניים כלליים של EPC המאמצים מפרטי עיצוב סטנדרטיים אמריקאיים.

עקומת תזוזה של עומס המתקבלת מבדיקת הסוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

פרשנות של תקן MSS SP-58

MSS SP-58 הוא התקן הלאומי האמריקאי לקולבי ותמיכות צינורות, וגם תקן סמכותי שאומץ באופן נרחב בקהילת ההנדסה הבינלאומית, שנוסח על ידי חברת התקינה של היצרנים של תעשיית השסתומים והאביזרים.

דרישות הליבה של התקן:

▶  מפרט את דרישות התכנון, הייצור והבדיקה עבור תומכי קפיצים ומתלים בכוח קבוע

▶  מבהיר אינדיקטורים טכניים כגון עמידות עומס, חומרים, בדיקה וסימון

▶  הוא תקן תומך למפרטי צינורות מסדרת API ו-ASME B31

▶  היא דרישה חובה עבור פרויקטי EPC בינלאומיים, פרויקטים במימון חוץ ופרויקטי יצוא

MSS SP-58 Constant Spring Hanger עומד במלואו בכל הדרישות הטכניות של תקן זה וניתן להשתמש בו ישירות עבור פרויקטים הנדסיים תחת מערכת התקן האמריקאית.

השוואה טכנית: תקן אמריקאי לעומת תקן לאומי סיני

MSS SP-58 Constant Spring Hanger גבוה מהסטנדרטים המקומיים מבחינת עמידות, עקיבות חומרים ודרישות בדיקה, ועומד בדרישות המחמירות של פרויקטים בינלאומיים.

מפרט טכני של המוצר

דרישות מיוחדות למוצרי תקן אמריקאי ולפתרונות שלנו

עקיבות חומר

כל חומרי הפלדה נרכשים ממפעלי פלדה מוסמכים בתקן אמריקאי

לכל לוח פלדה ומוט עגול יש מספר חום ייחודי

ספק דוח בדיקת חומר מלא (MTR)

100% חומר בר-עקיבה הרכב כימי ותכונות מכניות

בקרת תהליך ריתוך

ביצוע מפרט נוהל ריתוך / רשומת הסמכה של נוהל (WPS/PQR) בהתאם ל-AWS D1.1

רתכים עובדים עם תעודות ועוברים הערכות שוטפות

100% בדיקת חלקיקים מגנטיים (MT) עבור ריתוכים נושאי עומס ראשיים

רישומי הריתוך מאוחסנים במלואם, ניתנים למעקב לרתך ולתאריך

בדיקת מפעל קפדנית

הכן תוכנית בדיקת בדיקה (ITP)

לקוחות יכולים לציין נקודות החזקה (נקודות H) ונקודות עד (נקודות W)

בדיקת עומס מהלך מלא עבור כל מוצר, עם עקומות בדיקה

סוכנויות פיקוח של צד שלישי (BV, SGS, TÜV) יכולות להשתתף באתר לצורך עדות

מערכת ציפוי סטנדרטית אמריקאית

הסרת אבק בהתזת חול בהתאם ל-SSPC-SP10

פריימר עשיר באבץ אפוקסי + ציפוי עליון פוליאוריטן, עובי שכבה יבשה ≥120μm

בדיקת ריסוס מלח ≥500 שעות, עומד בדרישות הסביבה הימית

דוח בדיקת ציפוי זמין

סימון קבוע

הטבעת פלדה על גוף המוצר: דגם, עומס, תזוזה, מספר חום, תאריך ייצור

לוחית שם נירוסטה: שם חברה, מספר תקן, סימן בדיקה

סימון ברור וקבוע, עומד בדרישות עקיבות הפרויקט

ייצוא ניסיון באספקת פרויקטים

במהלך 14 השנים האחרונות, MSS SP-58 Constant Spring Hanger שלנו נמסר בהצלחה למספר רב של פרויקטים בינלאומיים:

▶  דרום מזרח אסיה: פרויקטים פטרוכימיים בסינגפור, אינדונזיה, מלזיה

▶  מזרח התיכון: פרויקטים של בתי זיקוק בערב הסעודית, איחוד האמירויות הערביות, עומאן

▶  אפריקה: פרויקטים של תחנות כוח בדרום אפריקה, מצרים, אלג'יריה

▶  דרום אמריקה: פרויקטי אנרגיה בברזיל, ארגנטינה

▶  אירופה ואמריקה: תמיכה בפרויקטים בארצות הברית, בריטניה, גרמניה

מקרים אופייניים:

▶  פרויקט בית זיקוק של 20 מיליון טון לשנה במזרח התיכון: סיפק יותר מ-800 סטים של תומכי קפיצים ומתלים סטנדרטיים אמריקאיים, עברו את בדיקת SGS בבת אחת

▶  פרויקט מסוף LNG בדרום מזרח אסיה: מתלי כוח קבועים בטמפרטורה נמוכה בתקן אמריקאי, עבר בדיקת BV של צד שלישי

▶  פרויקט תחנת כוח אפריקאי: מיוצר על פי סטנדרטים אמריקאים, סיפק מסמכי ITP ו-MTR מלאים

מערכת אישורי איכות ומסמכים

אישורי הסמכה

הסמכת מערכת ניהול איכות ISO 9001:2015

רישיון ייצור ציוד מיוחד (רכיבי צינור לחץ)

יכול לשתף פעולה עם לקוחות עבור הסמכות PED, CE והסמכות אחרות

חבילת מסמכי משלוח (סטנדרט לפרויקטים בסטנדרט אמריקאי)

דוח בדיקת חומרים (MTR)

מפרט נוהל ריתוך / רשומת הסמכה של נוהל (WPS/PQR)

תוכנית בדיקת בדיקה (ITP)

עקומת בדיקת עומס-תזוזה עבור כל מוצר

דוח בדיקת חלקיקים מגנטיים (דוח MT)

דוח בדיקת ציפוי

תעודת ציות

מדריך התקנה והפעלה (סינית ואנגלית)

שירותים בלעדיים לפרויקטי יצוא

▶  עגינה סטנדרטית: מכיר את ASME B31.1/B31.3, API ומערכות תקן אמריקאיות אחרות, מבין במדויק את הדרישות הטכניות

▶  תמיכה במסמכים: ספק את כל המסמכים הטכניים הנדרשים עבור פרויקטים בסטנדרט אמריקאי, ניתנים להתאמה לפי תבניות הלקוח

▶  שיתוף פעולה בבדיקה: שיתוף פעולה עם לקוחות או סוכנויות פיקוח של צד שלישי (SGS, BV, TÜV וכו') לצורך בדיקת מפעל

▶  אריזה ושינוע: אריזת קופסאות עץ נטולת חיטוי ספציפי לייצוא, מתאימה להובלה ימית ואווירית

▶  שירות מסמכים: ספק סט מלא של מסמכי יצוא כולל תעודת מקור, תעודת בדיקת סחורה, חומרים להצהרת מכס

▶  תמיכה טכנית: תמיכה טכנית סינית ואנגלית, שיתוף פעולה עם הבהרות טכניות של פרויקט EPC

▶  אחריות אספקה: תזמון ייצור עדיפות לפרויקטי יצוא כדי להבטיח אספקה ​​בזמן

MSS SP-58 Constant Spring Hanger הוא בחירה אמינה עבור פרויקטים הנדסיים בינלאומיים. אנחנו לא רק מספקים מוצרים התואמים את הסטנדרטים האמריקאיים, אלא גם מספקים שירותי תהליך מלא, החל מעגינה טכנית, הכנת מסמכים, שיתוף פעולה בבדיקה ועד לוגיסטיקת יצוא, מה שמבטיח אספקה ​​חלקה של פרויקטי הייצוא שלך.
