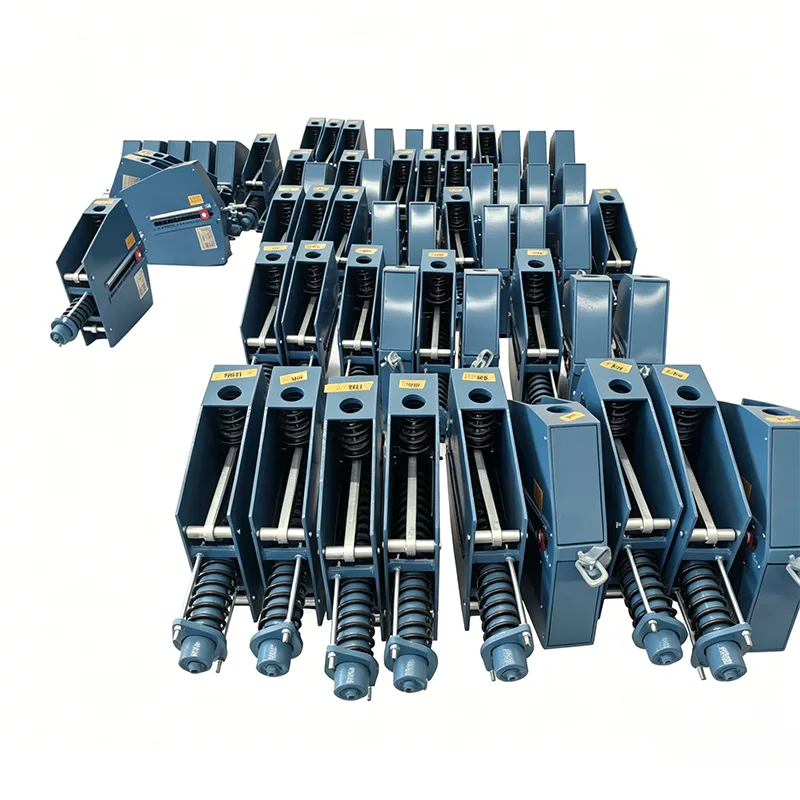

תחנת כוח תרמית מתלה קפיץ קבוע

במערכות המורכבות של קיטור-מי, גז פליטה-אוויר ופחם כתוש של תחנות כוח תרמיות, תזוזה תרמית של צינורות הנגרמת כתוצאה משינויי טמפרטורה דרסטיים היא סכנה נסתרת ליבה המאיימת על בטיחות המערכת. מגובה ב-14 שנים של הצטברות טכנית בתחום התמיכה בצנרת, Yangzhou Tianshun Pipeline Technology Co., Ltd פיתחה במיוחד תחנת כוח תרמית מתלה קפיצי קבוע לתנאי עבודה בכוח תרמי. תוכנן על בסיס עקרון שיווי משקל המומנטים, מוצר זה מספק כוח תמיכה קבוע מתמשך כאשר מתרחשת תזוזה תרמית אנכית בצינורות, סופג ומפצה ביעילות על מתח העקירה, מונע נזקים של צינורות וציוד מחובר מלחץ נוסף, ומבטיח פעולה בטוחה לטווח ארוך של תחנות כוח.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

יישום הנדסי ומימוש ערך

למערכות צנרת בתחנות כוח תרמיות יש דרישות גבוהות במיוחד לאמינות החלקים התומכים. בעת תכנון תחנת כוח תרמית מתלה קפיצי קבוע, לקחנו בחשבון את נקודות הכאב ההנדסיות המעשיות:

ביטול עומס נוסף: בטווח העומס-תזוזה שצוין, מומנט הקפיץ ומומנט העומס שומרים תמיד על איזון דינמי, תוך הימנעות מעיוות צינור או דליפת מפרקים הנגרמת על ידי התפשטות תרמית והתכווצות קרה.

הגדרה מדויקת של מצב קר: היצרן מבצע קביעת דחיסה מוקדמת אך ורק בהתאם לעומס ההתקנה שסופק על ידי המשתמשים, ומתקן את לוחית החיווי בעמדת העבודה התיאורטית במצב קר באמצעות בלוקי מיקום, מבטיח שהקפיץ במצב קשיח באופן זמני במהלך ההתקנה באתר ומניעת מתח מקרי במהלך הבנייה.

ניטור תפעול ותחזוקה אינטואיטיבי: תכנון לוחית חיווי העקירה החיצונית מאפשר לצוות התפעול והתחזוקה לבדוק באופן אינטואיטיבי אם תזוזה של תומך הקפיץ בעומס עבודה עולה בקנה אחד עם התכנון לאחר כניסת הצינור לפעולה רגילה, מה שמקל על תחזוקה מונעת.

בקרת איכות קפדנית ומפרטי התקנה

כל מוצר נבדק באופן מלא בבית לפני המשלוח

לפני המשלוח, כל מוצר עובר תוכנית בדיקה פנימית מלאה. תוכנית זו מכסה בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקות MT/PT לא הרסניות במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים עם המשלוח.

בדיקה פנימית זו אינה בדיקת צד שלישי המוסמכת על ידי ILAC

אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לארגן זאת בנפרד כשירות אופציונלי.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

ניתוח הרכב כימי, בדיקת מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות זמינים.

2. ריתוך NDT

ניתן לספק בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

מה עושה אותנו שונים

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

לדיוק עומס, תקני בדיקה ומערכות תיעוד, אנו משתמשים במערכת תמיכת הצינור הבינלאומית של LISEGA כנקודת הבחינה שלנו.

יותר מיצרן מקומי סטנדרטי

יצרן מקומי סטנדרטי מספק בדרך כלל רק את המוצר. אנו הולכים רחוק יותר על ידי מתן עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

למה לבחור במתלה קפיצי קבוע של תחנת הכוח התרמית של Tianshun?

ניסיון עשיר בפרויקט כוח תרמי: המוצרים נמצאים בשימוש נרחב בצינורות מים-קיטור ומערכות השעיה של ציוד דוודים של תחנות כוח תרמיות בבית ומחוצה לה, ועמדו במבחנים של מספר מחזורי הפעלה וכיבוי של יחידות.

תמיכה הנדסית מותאמת אישית: אנו מספקים שירותים טכניים בתהליך מלא, מחישוב מתח בצנרת, בחירת סוג והתאמה ועד להנחיות התקנה באתר, ומבטיחים שכל תמיכה תואמת במדויק את תנאי העבודה.

אספקת שרשרת אספקה ​​יציבה: בהסתמך על קווי ייצור אוטומטיים וציוד בדיקה מלא בבסיס ג'יאנגסו שלנו, אנו מבטיחים אספקה ​​בזמן ובאיכות גבוהה של חומרים לפרויקטים של אנרגיה תרמית בכמות גדולה.

תמיכה מלאה במחזור החיים: אנו מקימים קבצי פרויקט בלעדיים ומספקים הערכת מצב והנחיית החלפה במהלך תחזוקה כיבוי, ומפחיתים את סיכוני התפעול והתחזוקה של תחנות כוח.

קבל תמיכה טכנית עכשיו:

Yangzhou Tianshun Pipeline Technology Co., Ltd מחויבת לספק ערובה יציבה ואמינה לתמיכה בצנרת עבור מפעלי כוח תרמי גלובליים עם מתלה קפיצי קבוע של תחנת כוח תרמית בסטנדרט גבוה!
