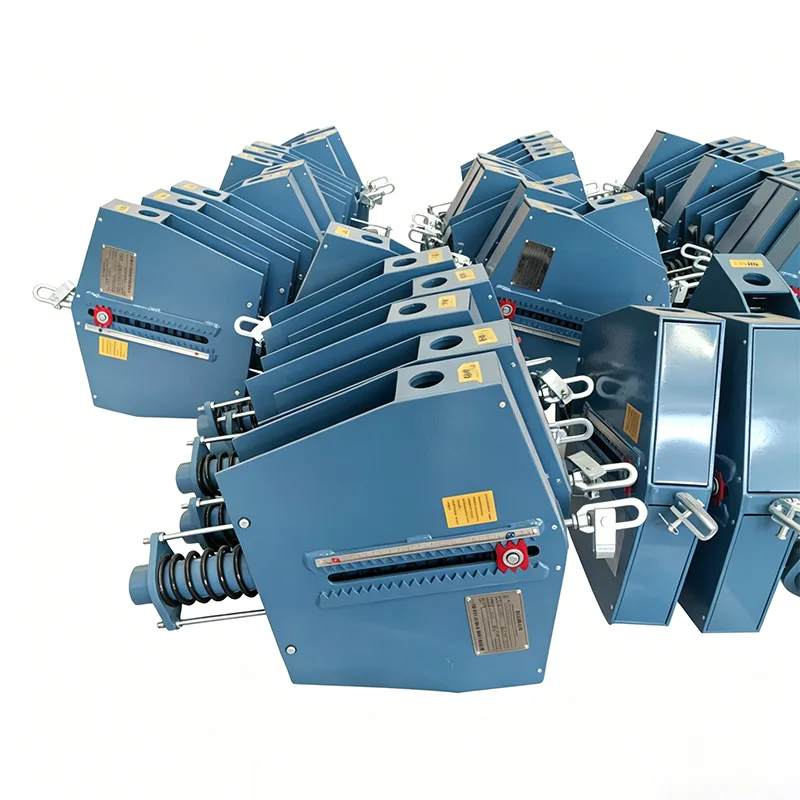

מתלה קפיצי קבוע כבד

Yangzhou Tianshun Pipeline Technology Co., Ltd., שנוסדה בשנת 2012, היא מפעל תעשייה ומסחר משולב המתמקד במחקר ופיתוח וייצור של מוצרי תמיכה בצנרת. במהלך 14 השנים האחרונות, שירתנו פרויקטי חשמל, פטרוכימיה ואנרגיה ביותר מ-40 מדינות ברחבי העולם, וזכינו לאמון ארוך טווח מצד לקוחות עם איכות מוצר יציבה. קולב הקפיצים הקבוע הכבד הוא מוצר הדגל שלנו שפותח עבור תנאי עבודה עם עומס גדול ודרישות גבוהות. הוא חוזק באופן שיטתי בחומרים, במבנה ובטכנולוגיה כדי לספק ערבות אמינה לפעולה בטוחה של צינורות בתנאי עבודה קיצוניים.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

מהם תנאי עבודה כבדים? מדוע נחוצים קולבים מיוחדים

בפרויקטים תעשייתיים גדולים, קיים סוג מיוחד של מערכת צינורות:

▶  צינורות בעלי קירות עבים בקוטר גדול: מעל DN600, עובי דופן מעל 20 מ"מ

▶  מערכות צנרת בעלות משקל כבד: עומס לכל נקודת הרמה מעל 200kN, חלקן מעל 500kN

▶  צינורות ראשיים בטמפרטורה גבוהה ובלחץ גבוה: קיטור ראשי של תחנת כוח, צינורות תהליך בטמפרטורה גבוהה של יחידות זיקוק

▶  צינורות ארוכי-טווח: קטעי צינורות גדולים בגלריות צינורות עם עומסים מרוכזים גדולים

אם משתמשים במתלי כוח קבועים רגילים עבור צינורות כבדים אלה, סביר מאוד שיתרחשו הבעיות הבאות:

▶  דפורמציה של מעטפת וסדקים: העומס חורג ממגבלת המיסב המבני

▶  קשיחות קפיצית לא מספקת: דחיסה מוגזמת, אובדן מאפייני כוח קבוע

▶  כשל בגזירת פינים: חוזק לא מספיק של חלקים מחברים

▶  עיוות מתיחה של מוט מתלה: מוט בקוטר קטן, הארכת עומס יתר

ה-Heavy Duty Constant Spring Hanger הוא מוצר מחוזק שפותח במיוחד לתנאי עבודה כאלה, עם חיזוק שיטתי מכל ממדי החומרים, המבנה והטכנולוגיה.

מקרים ושיעורים של כשל כבד

על פי נתונים סטטיסטיים בתעשייה, תנאי עבודה כבדים מהווים יותר מ-60% מתאונות כשל בתמיכה בצנרת:

מקרה 1: צינור קיטור ראשי של תחנת כוח

בעיה: מתלה כוח קבוע רגיל רגיל, עומס לכל נקודת הרמה 280kNCתוצאה: לוחית צד מעטפת נסדקת לאחר 3 שנות פעילות, צנרת שקעה 120 מ"מ הפסד: 15 ימים של תחזוקה כיבוי, הפסד ישיר מעל 10 מיליון יואן

מקרה 2: צינור בטמפרטורה גבוהה של יחידת זיקוק

בעיה: קוטר סיכת המתלה היה קטן מדי, החוזק ירד בטמפרטורה גבוהה ההשלכה: שבר גזירה בסיכה, צנרת נפל, גורם לדליפה בינונית שיעור: יש לחשב חוזק מתלים כבדים בנפרד בהתאם לתנאי העבודה בפועל.

מקרה 3: צינור קופסה קרה של מסוף LNG

בעיה: התפרקות חומר בטמפרטורה נמוכה, מעטפת Q235 סדוקה כתוצאה: תזוזה של הצינור יצאה משליטה, דליפת אוגן ממשק קופסה קרה שיפור: מתלים כבדים מאמצים חומרים בעלי קשיחות בטמפרטורה נמוכה

ב-14 שנות ניסיון בתעשייה, Yangzhou Tianshun Pipeline Technology טיפלה בהרבה פרויקטים דומים של שינוי כשל בתמיכה בשירותים כבדים, ומבינה לעומק את הייחודיות והסיכונים של תנאי עבודה כבדים.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

ניתוח של 7 עיצובים מחוזקים כבדים

מערכת מבנית בעלת חוזק גבוה

מעטפת מאמצת את Q345B פלדה בעלת חוזק גבוה מסגסוגת נמוכה, חוזק התפוקה גדל ב-40%

עובי צלחת צד גדל ב-50%, חיתוך צלחת שלמה ללא חיבור ריתוכים

עיצוב צלחת צלעות מחזקת תחתונה לפיזור מתח מרוכז

חיבור בעל קוטר גבוה חזק

סיכה מאמצת פלדה מבנית מסגסוגת 40Cr, מרווה ומחוסמת, החוזק גדל ב-80%

קוטר פינים מעוצב עם פי 5 מקדם בטיחות של עומס מירבי

תותב משמן עצמי אומץ כדי להפחית את החיכוך ולשפר את הקביעות

Multi-Spring Parallel Technology

2-4 סטים של קפיצים במקביל לעומסים גדולים, עומס קפיץ בודד נשלט בטווח סביר

עיצוב דחיסה סינכרונית של קבוצת קפיצים כדי למנוע עומס אקסצנטרי

כל קפיץ נבדק בנפרד, התאמת סטייה ≤2%

מנגנון מנוף מחוזק

חתך זרוע מנוף מוגדל, מודול הכיפוף גדל ב-100%

צלחת בטנה מעובה בנקודת המשען למניעת ריסוק מקומי

משטח מצלמת מרווה בתדר גבוה, קשיות מעל HRC45, חיי עמידות בפני שחיקה גדלו פי 3

בקרת ייצור ברמת דיוק גבוהה

מיקומי חור מפתח מעובדים על ידי CNC, דיוק מיקום ±0.1 מ"מ

שגיאת יחס מומנט מנוף נשלטת בתוך ±1%

דחיסת קפיץ מוגדרת במדויק, סטיית עומס קר ≤3%

בקרת איכות ריתוך מושלמת

ריתוכים נושאי עומס ראשיים מאמצים תהליך ריתוך חדירה מלא

100% בדיקה קולית, עומדת בדרישות JB/T 4730 Grade II

טיפול הפגת מתחים לאחר ריתוך להעלמת מתח שיורי ריתוך

הגנת בטיחות מרובה

מגבלות מכניות עליונות ותחתונות מוגדרות למניעת נזקי מכת יתר

התקן הגנה מפני עומס יתר, מפעיל אזהרה תחת עומס חריג

התקן נעילת תזוזה להגנה על קפיצים במהלך התקנה והובלה

השוואת ביצועי עומס-תזוזה

להלן נתונים שנמדדו (עומס של 300kN, מצב עבודה בתזוזה של 200 מ"מ):

תנוחת שבץ	עומס מתלה כוח קבוע רגיל	עומס מתלה קפיץ קבוע	סטיית תקן לאומי מותרת
0% (מצב קר)	282kN (-6.0%)	294kN (-2.0%)	±6%
25%	285kN (-5.0%)	297kN (-1.0%)	±6%
50% (אמצע)	300kN (0%)	300kN (0%)	±6%
75%	318kN (+6.0%)	306kN (+2.0%)	±6%
100% (מצב חם)	321kN (+7.0%)	309kN (+3.0%)	±6%
סטייה מרבית	7.0% (חריגה מהתקן)	3.0% (הרבה יותר טוב מהתקן הלאומי)	6%

סטיית העומס המלאה של Heavy Duty Constant Spring Hanger נשלטת בתוך ±4%, הרבה יותר טוב מדרישות התקן הלאומי, ומגן ביעילות על בטיחות הצינורות והציוד.

מערכת אימות המוצר הכבדה שלנו

כל מוצר נבדק באופן מלא בבית לפני המשלוח

לפני המשלוח, כל מוצר עובר תוכנית בדיקה פנימית מלאה. תוכנית זו מכסה בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקות MT/PT לא הרסניות במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים עם המשלוח.

בדיקה פנימית זו אינה בדיקת צד שלישי המוסמכת על ידי ILAC

אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לארגן זאת בנפרד כשירות אופציונלי.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

ניתוח הרכב כימי, בדיקת מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות זמינים.

2. ריתוך NDT

ניתן לספק בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

מה עושה אותנו שונים

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

לדיוק עומס, תקני בדיקה ומערכות תיעוד, אנו משתמשים במערכת תמיכת הצינור הבינלאומית של LISEGA כנקודת הבחינה שלנו.

יותר מיצרן מקומי סטנדרטי

יצרן מקומי סטנדרטי מספק בדרך כלל רק את המוצר. אנו הולכים רחוק יותר על ידי מתן עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

תרחישים טיפוסיים של יישום כבד

תַעֲשִׂיָה	תרחישי יישום	טווח עומס טיפוסי
תעשיית החשמל	צינורות קיטור ראשיים וחימום מחדש של יחידות סופר-קריטיות/אולטרה-סופר-קריטיות	200kN ~ 800kN
פטרוכימי	יציאות כור הידרו-עיבוד, צינורות כניסות ויציאות של תנורי חימום גדולים	150kN ~ 600kN
מסופי LNG	כניסות ויציאות של קופסאות קרות, צינורות תהליכים גדולים בטמפרטורה נמוכה	100kN ~ 500kN
צינורות למרחקים ארוכים	קטעי צינורות גדולים, צינורות עומס מרוכזים בתאי שסתומים	100kN ~ 400kN
כוח גרעיני	קיטור ראשי אי קונבנציונלי, צינורות מערכת אספקת מים	200kN ~ 700kN
מֵטַלוּרגִיָה	צינורות אוויר חם של תנור פיצוץ, צינורות דודי פסולת גדולים	150kN ~ 500kN

אספקה ​​ושירות פרויקטים

תהליך שירות בלעדי עבור פרויקטים כבדים

1. עגינה טכנית: מהנדסים מקצועיים עוגנים עם מנתחי מתח בצנרת כדי לאשר דרישות עומס, תזוזה ושטח

2. עיצוב תכנית: ספק תוכניות עיצוב מותאמות אישית עבור אילוצי שטח מיוחדים

3. אישור ציור: ספק שרטוטי הרכבה מפורטים וטבלאות עומס, חתומים ומאושרים על ידי שני הצדדים

4. מעקב ייצור: ספק תמונות התקדמות ייצור שבועיות עבור פרויקטים גדולים

5. קבלת מפעל: ניתן להזמין לקוחות או צדדים שלישיים לבדיקות עדות במפעל

6. שירות באתר: לספק הנחיות התקנה, תמיכה טכנית באתר במידת הצורך

7. מעקב אחר פעולות: ביקור חוזר 6 חודשים לאחר ההפעלה כדי להבין את מצב הפעולה

ביצועים ומחויבות

▶  סופק יותר מ-500 סטים של מתלי כוח קבועים, עומס מרבי של יחידה אחת 800kN

▶  כל מוצרי החובה הכבדים מספקים אחריות איכות ל-3 שנים

▶  לספק פתרונות לכל בעיות איכות במהלך הפעולה תוך 48 שעות

▶  ייעוץ טכני לכל החיים ואספקת חלקי חילוף

מתלה קפיצים קבועים מסוג Heavy Duty הוא ערובה אמינה לפעולה בטוחה של מערכות צנרת כבדות. עם 14 שנות מיקוד, אנו מבינים היטב שתנאי עבודה כבדים אינם מאפשרים טעויות. כל מוצר עבר בדיקות קפדניות כדי להבטיח פעולה יציבה בתנאי עבודה קיצוניים.
