מערכות צנרת במפעלים כימיים פועלות בתנאים קשים הכוללים חומרים קורוזיביים, טמפרטורות גבוהות ונמוכות מתחלפות, אטמוספרות דליקות ונפיצות, כמו גם דרישות בטיחות מחמירות. תומכי קפיצים קונבנציונליים מועדים לקורוזיה, שברי עייפות ופגיעה בביצועים בתנאי עבודה כה חמורים, אשר עלולים להוביל לדליפה בצנרת, נזק לציוד ואפילו תאונות בטיחות. פותח במיוחד עבור תנאי הפעלה תובעניים אלה, ה-Chemical Plant Spring Support הוא מוצר תמיכה ייעודי המסוגל לפעול יציב לאורך זמן בסביבות כימיות מורכבות.
איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.
כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.
מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.
עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.
בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.
מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

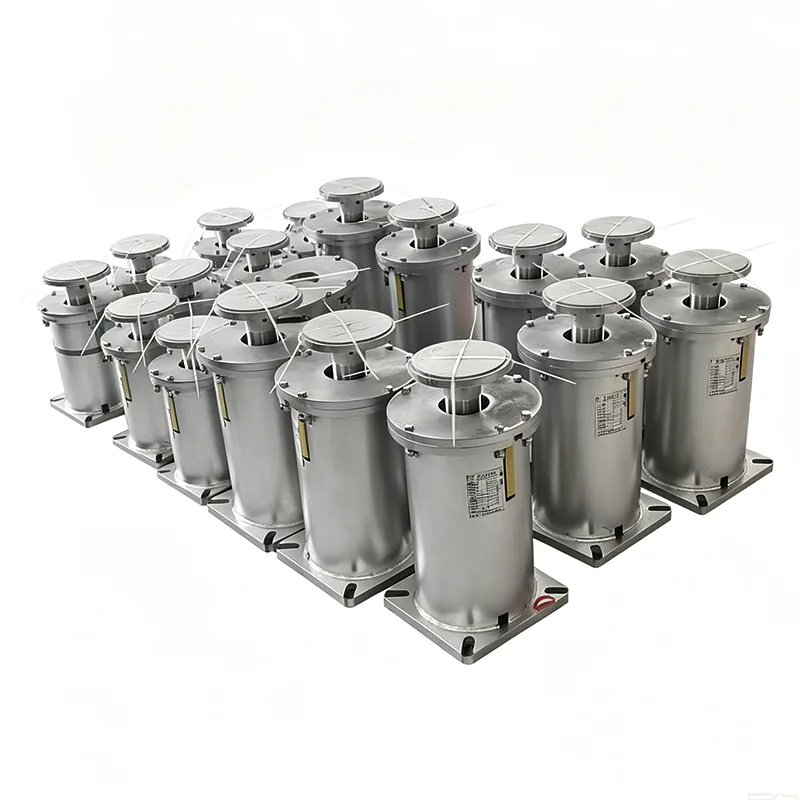

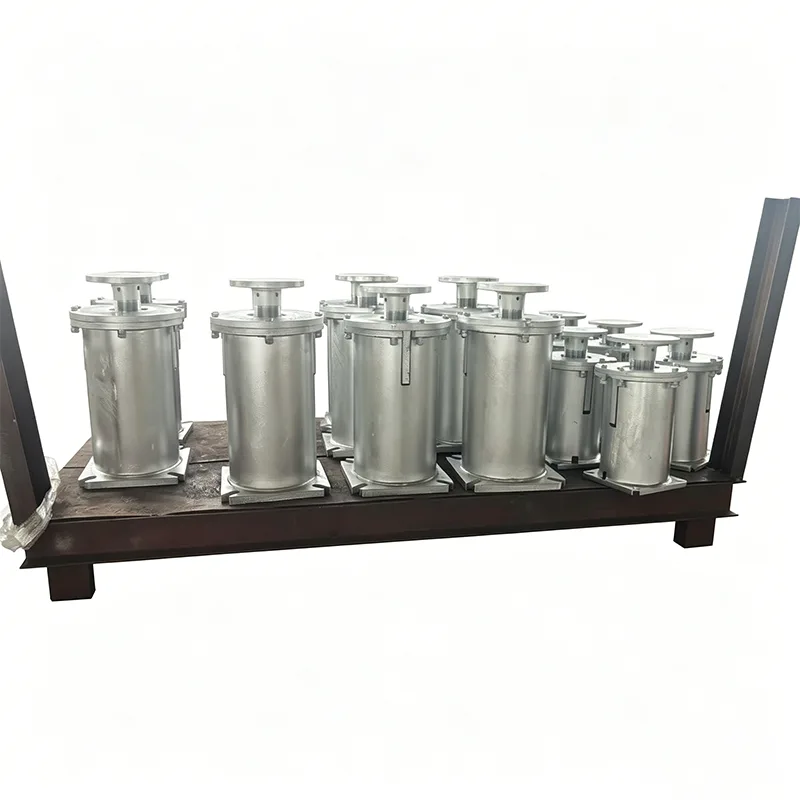

תומך קפיצי המפעל הכימי הוא תומך צינור אלסטי מהונדס בהתאמה אישית שתוכנן באופן בלעדי עבור התעשייה הכימית. הוא נושא בעיקר משקל מת של הצינור, מפצה על תזוזה הנגרמת מהתפשטות והתכווצות תרמית, ומבודד רעידות המועברות מציוד תהליך.
עם 14 שנות ניסיון בתכנון וייצור של מערכות תמיכה בצינורות כימיים, Yangzhou Tianshun Pipeline סיפקה מוצרים ליותר מ-200 פרויקטים כימיים ברחבי העולם, כולל בסיסי זיקוק ואינטגרציה כימית בקנה מידה גדול, פארקים כימיים משובחים ומפעלי תרופות.
▶ עמידות מצוינת בפני קורוזיה: מאמץ חומרים מיוחדים וטיפולים נגד קורוזיה רב-שכבתיים כדי לעמוד בפני שחיקה מחומצות, אלקליות, מלחים וחומרי מאכל אחרים.
▶ מבנה חסין פיצוץ: כל הרכיבים עומדים בתקנים עמידים בפני פיצוץ כימיים ללא סיכון לייצור ניצוץ.
▶ ביצועי איטום מעולים: מצויד במארז מגן סגור לחלוטין למניעת כניסת גזים ונוזלים קורוזיביים למכלול הקפיץ.
▶ יכולת הסתגלות רחבה לטמפרטורה: פועל באופן אמין בטווח טמפרטורות נרחב מ-196℃ עד +550℃.
▶ דיוק עומס גבוה: מכויל במדויק לפני המסירה, עם סטיית עומס נשלטת בתוך ±5%.
▶ עיצוב ללא תחזוקה: מבנה פשוט ויציב אינו דורש תחזוקה שוטפת בתנאי עבודה רגילים.
|
פריט השוואה |
תמיכת קפיץ קונבנציונלית |
תמיכת אביב במפעל כימי |
|
ביצועים נגד קורוזיה |
ציפוי צבע רגיל, קל להחליד |
גלוון בחום + ציפוי אפוקסי; גרסת נירוסטה אופציונלית |
|
טווח טמפרטורות פעולה |
-20℃ ~ +450℃ |
-196℃ ~ +550℃ |
|
ביצועי איטום |
מבנה פתוח, רגיש לחדירת אבק |
דיור סגור לחלוטין לחסימת חומרי מאכל |
|
אישור נגד פיצוץ |
לא זמין |
תואם לתקני ATEX חסיני פיצוץ |
|
חיי עייפות |
50,000 מחזורים |
מעל 150,000 מחזורים |
|
מדיה ישימה |
תקשורת כללית |
חומר מאכל, דליק ונפיץ |
|
שם פרמטר |
מפרט טכני |
|
טווח עומס עבודה |
0.1kN - 300kN |
|
סטייה מדורגת |
50 מ"מ, 80 מ"מ, 120 מ"מ, 150 מ"מ, 200 מ"מ |
|
קצב שינויי עומס |
≤25% |
|
טמפרטורת הפעלה |
-196℃ עד +550℃ |
|
חומר קפיץ |
60Si2MnA, 50CrVA, 316L נירוסטה |
|
חומר דיור |
Q345B, 304 נירוסטה, 316L נירוסטה |
|
טיפול פני השטח |
גלוון בטבילה חמה; ציפוי עשיר באבץ אפוקסי + ציפוי פלואורוקרבון; ליטוש נירוסטה |
|
תקנים ישימים |
GB/T 17116, HG/T 20644, ANSI/ASME B31.3 |
תמיכת קפיצי המפעל הכימי מיושם באופן נרחב על מערכות צינורות שונות במתקנים כימיים:
צינורות להעברת חומצות, אלקליות, מלחים וחומרי מאכל אחרים
צינורות תהליך בטמפרטורה גבוהה ובלחץ גבוה
צינורות נוזל קריוגניים (חמצן נוזלי, חנקן נוזלי, אמוניה נוזלית)
צינורות לחומר דליקה ונפיץ (בנזין, סולר, גז טבעי)
חיבור צינורות לכורים, מחליפי חום, מגדלים וציוד תהליך אחר
צינורות לטיפול בביוב וגז פסולת
בנינו קווי ייצור ייעודיים למוצרים בדרגה כימית. כל תומכי קפיצי המפעל הכימי מיוצרים בהתאם לסטנדרטים הגבוהים ביותר של התעשייה הכימית:
כל המוצרים עוברים בדיקות פנימיות מקיפות לפני המשלוח.
בדיקות פנימיות כוללות: בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית (כאשר רלוונטי), בדיקת עומס קפיצים (עם עקומות תזוזה של עומס), ומדידות עובי ציפוי.
דוחות בדיקות מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים.
בדיקות פנימיות אינן מהוות בדיקות צד שלישי המוסמכות על ידי ILAC. בדיקות צד שלישי או בדיקות מעבדה זמינות כשירות נפרד ואופציונלי.
שירותי בדיקה אופציונליים של צד שלישי (מצוטט בנפרד):
1. בדיקת חומרים: ניתוח הרכב כימי, בדיקת מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות.
2. ריתוך NDT: בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).
3. בדיקת ביצועי עומס קפיצים, כולל עקומות תזוזה של עומס.
4. בדיקת מגלוון/ציפוי אפוקסי להגנת קורוזיה בחום.
5. עדים לבדיקות, מעקבים במפעל ובדיקה לפני משלוח (PSI).
דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA. בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ; אנו גם מאפשרים בדיקות SGS של צד שלישי ובדיקות עדים, ותומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.
▶ התאמה אישית של חומרים מיוחדים: זמינים מוצרים עשויים Hastelloy, Monel וסגסוגות מיוחדות אחרות.
▶ עיצוב לא סטנדרטי: מוצרים מותאמים אישית שפותחו לפי שרטוטי הלקוח ותנאי העבודה בפועל.
▶ פתרונות מערכת: תכנון משולב ואספקה מלאה של מערכות תמיכת צינורות שלמות למפעלים כימיים.
▶ שירות טכני באתר: ניתן לשלוח מהנדסים מקצועיים להנחיות התקנה והפעלה באתר.
▶ 12 חודשים אחריות: מוצרים פגומים יתוקנו או יוחלפו ללא תשלום בתוך תקופת האחריות.
לפרטים נוספים על תמיכת קפיצי המפעל הכימי וייעוץ מקצועי לבחירה, אנא צור קשר עם הצוות הטכני שלנו.
