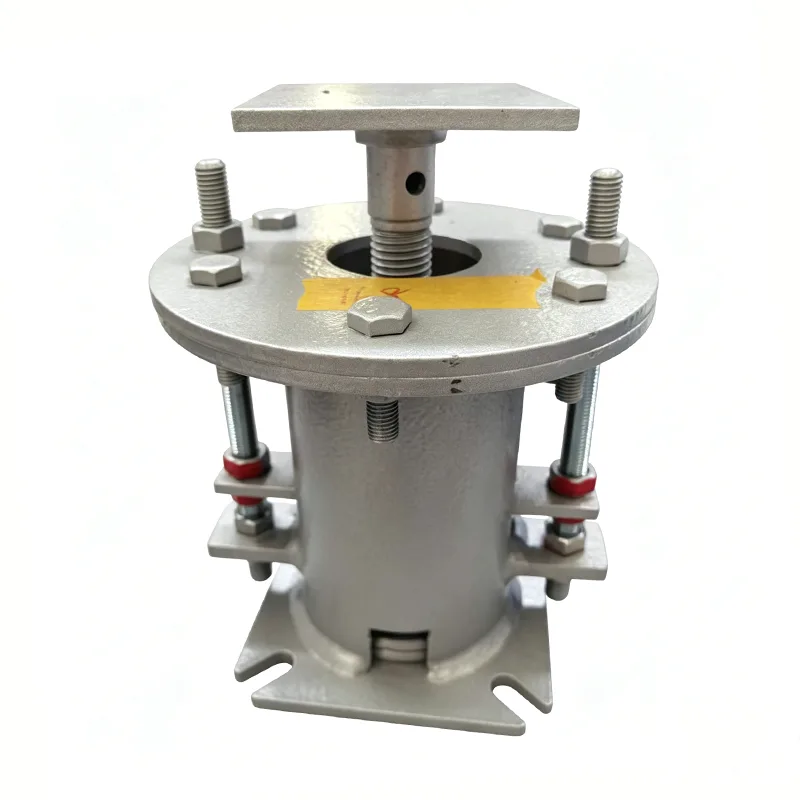

תמיכת קפיץ קולב

תומכי מתלה קפיצים הם רכיבים תומכים קריטיים במערכות צנרת, המיועדים לשאת משקל צינור, לספוג תזוזה תרמית ורעידות. בהסתמך על העיוות האלסטי של הקפיצים, הם מפצים על תנועת הצינור הנגרמת משינויי טמפרטורה ומרסנים רעידות מוגזמות, ומבטיחים פעולה בטוחה ויציבה של מערכת הצנרת כולה. מיוצרים על ידי Yangzhou Tianshun Piping, מתלי הקפיץ שלנו מתוכננים ומיוצרים בעמידה קפדנית בתקנים הבינלאומיים כדי לעמוד בדרישות תמיכת צנרת בתנאי עבודה מגוונים.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות בעלות תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

מבנה המוצר

תומכי מתלה קפיצים סטנדרטיים מורכבים מהחלקים העיקריים הבאים:

▶  מכלול קפיצים: עשוי מפלדת קפיצים איכותית, כפוף לטיפול קפדני בחום ולבדיקת עומס.

▶  דיור: מבנה מרותך מפלדת פחמן עם טיפול משטח נגד קורוזיה.

▶  בורג כוונון: משמש להתאמת עומס וגובה במהלך ההתקנה.

▶  אביזרי חיבור: כולל זיזי הרמה, מוטות מתלים ואומים, זמינים לבחירה לפי דרישות באתר.

▶  מחוון תזוזה: מציג בבירור את עקירת הצינור בפועל להתקנה ותחזוקה קלים.

תכונות ליבה

▶  טווח עומס רחב: דירוגי עומס מ-10N עד 100,000N, מתאים לרוב יישומי הצנרת התעשייתיים.

▶  פיצוי תזוזה מעולה: תזוזה מרבית עד 200 מ"מ, סופג ביעילות התרחבות והתכווצות צינור כתוצאה משינויי טמפרטורה.

▶  מבנה קומפקטי: עיצוב חוסך מקום להתקנה בגלריות צנרת צרות.

▶  התקנה והתאמה קלה: מצויד בהתקני כוונון ייעודיים לכוונון עומס עדין גם במהלך פעולת הצינור.

▶  חיי שירות ארוכים: כל מרכיבי המפתח מאמצים חומרים מובחרים ועוברים בדיקת איכות קפדנית.

יתרונות ביצועים

פרמטרים טכניים

שדות יישומים

תומכי מתלה קפיצים נמצאים בשימוש נרחב במגזרים תעשייתיים עם דרישות מחמירות על עקירת צינור ורטט:

▶  מערכות צנרת קיטור ומים לתחנות כוח תרמיות ותחנות כוח גרעיניות

▶  צנרת תהליכים למפעלים פטרוכימיים

▶  צינורות קריוגניים במסופי קליטת LNG וגפ"מ

▶  צנרת תנור ועמוד בבתי זיקוק לנפט

▶  רשתות צינורות הסקה מרכזית עירונית

▶  צנרת סניטרית לתעשיות תרופות ועיבוד מזון

ייצור ובקרת איכות

בבעלותנו קווי ייצור מתקדמים וציוד בדיקה מלא לקולבי קפיצים. כל המוצרים עוברים הליכי בקרת איכות קפדניים:

1. בדיקת חומרי גלם נכנסים: ניתוח הרכב כימי ובדיקות תכונות מכניות לפלדת קפיצים, לוחות פלדה וחומרי גלם אחרים.

2. ייצור ובדיקות קפיץ: 100% בדיקות עומס ובדיקות דחיסה לכל קפיץ.

3. בדיקת הרכבה: בדיקת מימד וכיול עומס למכלולים מוגמרים.

4. בדיקת דגימה לפני משלוח: בדיקה אקראית בהתאם לתקנים לאומיים כדי להבטיח איכות מוצר עקבית.

שירותי התאמה אישית

בנוסף למוצרים הסטנדרטיים, אנו מספקים פתרונות מותאמים בהתאם לדרישות הספציפיות של הלקוחות:

▶  עיצוב מותאם אישית עבור מתלי קפיצים עם דרישות עומס ותזוזה מיוחדות

▶  בחירת חומרים לתנאי עבודה קיצוניים כגון טמפרטורה גבוהה, טמפרטורה נמוכה וסביבות קורוזיביות

▶  סוגי חיבור לא סטנדרטיים ומידות התקנה מותאמות אישית

▶  תמיכה בשירותי ניתוח מתח בצינור ובחירת מתלים
