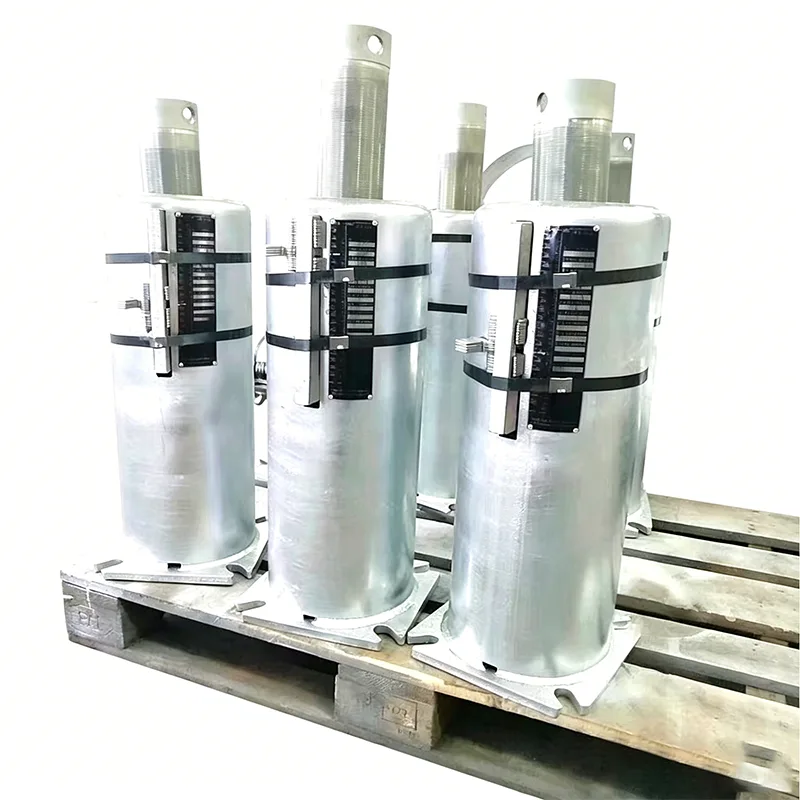

תומכי קפיצי תחנת כוח

בהתבסס על 14 שנות ניסיון בתמיכות/קולבים לצנרת ופתרונות תומכים בתחנות כוח, Yangzhou Tianshun Pipeline Technology Co., Ltd מספקת תומכי קפיצים לתחנת כוח עבור תחנות כוח תרמיות, כוח גרעיני ותחנות כוח במחזוריות משולבת. מוצרים אלה מתוכננים כדי לשלוט בתזוזה תרמית וחלוקת מתחים בצינורות בטמפרטורה גבוהה ובלחץ גבוה, תוך הגנה על ממשקים קריטיים של ציוד ראשי כגון דוודים וטורבינות קיטור. הפרטים הבאים מכסים את תכונות המוצר, יתרונות הנדסיים ומיקומי יישומים ספציפיים.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות בעלות תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

תכונות המוצר

תומכי קפיצי תחנת כוח מותאמים אישית על בסיס תוצאות ניתוח מתח בצנרת, עם מאפייני ליבה המתמקדים בשמירת עומס, התאמה לתזוזה ויציבות תפעולית לטווח ארוך.

מנגנון תזוזה של עומס: זמין בשתי תצורות: מתלי קפיצים משתנים/תומכים ומתלי קפיצים/תומכים בכוח קבוע. יחידות קפיצים משתנים נושאות עומס בקשיחות ליניארית, בעוד שיחידות כוח קבוע מספקות כוח תמיכה כמעט קבוע לאורך כל מהלך העבודה, עם סטייה נשלטת בתוך 5%, ומבטלת מתח נוסף בצינורות הנגרם על ידי תנודות בכוחות התמיכה.

תאימות חומרים וטמפרטורה: אלמנטים קפיציים מיוצרים מפלדות קפיציות מסגסוגת כולל 60Si2Mn ו-50CrVA. ניתן לייצר רכיבים מבניים מפלדת פחמן, פלדת סגסוגת עמידה בחום או מפלדת אל חלד. טווח טמפרטורת ההפעלה הכולל המותר מכסה -196 מעלות צלזיוס עד +650 מעלות צלזיוס, תואם את כל דרישות הצינור ממי הזנה בטמפרטורה נמוכה ועד לקיטור ראשי בטמפרטורה גבוהה.

עיצוב התקנה והפעלה: כל תומך/מתלה מצויד בפין נעילה להתקנה ובלוחית שם של תזוזה של עומס. כל שעליך לעשות הוא להסיר את סיכת הנעילה לאחר התקנה במצב קר כדי להפעיל את הפעולה. נתוני לוחית השם מאפשרים אימות באתר של מספרי דגם ועומסים מוגדרים מראש, ומצמצמים משמעותית את זמן ההפעלה.

בדיקות פנימיות מקיפות: כל הבדיקות כולל קשיחות קפיצים, סטיית דחיסה ועובי ציפוי פני השטח מתבצעות במעבדה שלנו כדי להבטיח ביצועים עקביים בכל קבוצות ייצור. כל יחידה עוברת שלושה מחזורי דחיסה מלאים עם רישום עקומת קשיחות לפני המשלוח.

עם תכונות התכנון הללו, תומכי קפיצי תחנות כוח שומרים על הגובה הקבוע מראש של מערכות הצנרת בתנאים משולבים של התפשטות תרמית ליניארית ורטט מתמשך, ומפחיתים את ההסתברות להשבתות לא מתוכננות.

יתרונות הנדסיים

בתכנון צינורות תחנות כוח, בהשוואה לתומכים קשיחים גרידא או לקיבוע מהדק צינור, פתרונות תמיכה אלסטיים מספקים שיפורים ישירים בבקרת מתח, הגנת ציוד והתאמה להתקנה. הערך ההנדסי של תומכי קפיצי תחנת כוח בא לידי ביטוי בהיבטים הבאים:

פיצוי יעיל לעקירה תרמית: תומכים קשיחים אינם יכולים לספוג התפשטות תרמית של הצינור, מה שמוביל לרוב לקשירת מערכת צינורות, הרמת תמיכה או עומס יתר. מתלים/תומכים אלסטיים נושאים עומס באופן ליניארי או תמידי כאשר הצינור נעקר, תוך שמירה על רמות הלחץ בגבולות המותרים המצוינים בקודים כגון ASME B31.1.

מופחת דחף ורגע בממשקי ציוד ראשי: ראשי דוודים וכניסות קיטור לטורבינות רגישים ביותר לכוחות ולרגעים. לאחר התאמה עם מתלים/תומכים קפיציים, דחף הממשק מופחת באופן משמעותי, ומונע סדקי ריתוך ודליפות אוגן. זהו אמצעי קריטי להארכת מרווחי התחזוקה של מארזי טורבינה, שסתומי קיטור ראשיים וציוד אחר.

דיכוי העברת רעידות: צינורות תחנת כוח מועדים לרטט בתנאי קיטור מהירים או דו-פאזיים. מערכות תמיכה קפיציות מתאימות את קשיחות התמיכה לטווח אופטימלי באמצעות אלמנטים אלסטיים, ובשילוב עם בולמים, מפזרות ביעילות אנרגיית רטט כדי למנוע עייפות מבנית.

סובלנות נדיבה להתקנה באתר: מתלים/תומכים קפיציים מאפשרים התאמה עדינה בטווח גובה מסוים, ומפצים על סטיות ביסודות אזרחיים והתקנת צנרת במצב קר. יחידות קפיצי כוח קבוע מצוידות לרוב בהתקני כוונון הידראוליים או בורגיים ליישור מדויק באתר.

פעולה ארוכת טווח ואנטי-הרפיה: כולל עיצוב קפיצי אנטי-הרפיה וטיפולי משטח עמידים בפני קורוזיה (גלוון בטבילה חמה, דאקרומט וכו'), פירוק כוח התמיכה הוא מינימלי. למעלה מ-70% מהזמנות המעקב שלנו מפרויקטים בחו"ל מגיעות מלקוחות חוזרים, מה שמשקף במידה מסוימת את האמינות ארוכת הטווח של מוצרי התמיכה שלנו.

יישומי מוצר

תומכי קפיצי תחנת כוח מותקנים בעיקר במקומות קריטיים בזרימת קיטור מימי תחנת כוח ומערכות גזי פליטה בטמפרטורה גבוהה. בשילוב עם בולמים, תמוכות קשיחות ורכיבים אחרים, הם יוצרים מערכת ריסון גמישה שלמה בצנרת.

אזור הדוד: משמש על צינורות קיטור ראשיים, צינורות חימום חוזרים חמים וקרים, צינורות יציאת חימום-על וכו'. סופג תזוזה תרמית אנכית ואופקית של גוף הדוד וצינורות חיבור, מונע מתח יתר בחיבורי פיות הכותרות ומפחית את הסיכון לסדיקת ריתוך.

אזור טורבינה: מותקן על צינורות קיטור ראשיים, צינורות קיטור לחימום חוזר בטמפרטורה גבוהה וצינורות עוקפים בלחץ גבוה. באמצעות תמיכה מדויקת, מגביל את הכוחות והמומנטים המועברים לממשקי הטורבינה, מבטיח דיוק של יישור הציר ומפחית את השפעת הרטט על מארזי הטורבינה.

מערכת מי הזנה בלחץ גבוה: על צינורות מי הזנה בלחץ גבוה וצינורות מים עם חיכוך, מתלי קפיצים/תומכים תומכים בצינורות כבדים תוך התאמה לשינויי טמפרטורה, שומרים על שיפוע הצנרת ומונעים בעיות קוויטציה או פטיש מים הנגרמות על ידי תזוזה מוגבלת.

גז פליטה ומערכת הסרת גופרית/דניטריפיקציה: לתעלות גז פליטה/אוויר בקוטר גדול, תעלות כניסה/יציאה של GGH ותעלות חיבור למגדלי הסרת גופרית. מבנים דקים אלה חווים התרחבות תרמית משמעותית. תומכי קפיצים מפצים על תזוזה זו, מפחיתים את מתח חיבור האוגן ופועלים בשילוב עם מפרקי התפשטות כדי להגן על מערכת גזי הפליטה כולה.

האי הקונבנציונלי של כוח גרעיני: משמש על קיטור ראשי במעגל משני, מי הזנה ראשיים וצינורות אחרים. עומד בדרישות בקרת עקביות של אנרגיה גרעינית ומספק תעודות איכות חומר מלאות ודוחות הסמכה של תפקוד תמיכה.

אבטחת איכות ויכולות מפעל

המפעל שלנו במחוז ג'יאנגסו מצויד בקווי ייצור מפוחים אוטומטיים לחלוטין, מערכות חיתוך וריתוך CNC וצוות בדיקות לא הרסניות (NDT) מוסמך. מחוטי קפיצים גולמיים הנכנסים ועד לאספקת המוצר המוגמר, תומכי קפיצי הכוח עוברים בקרה קפדנית בנקודות הבידוק הבאות: אימות של מספרי חום חומרי גלם ודוחות פיסיקליים/כימיים, קשיות ובדיקה מטאלוגרפית לאחר טיפול בחום קפיץ, בדיקת קשיחות מלאה של מוצרים מוגמרים, ובדיקת עובי ציפוי משטח ובדיקת הידבקות.

מערכת ניהול האיכות שלנו מוסמכת לתקן ISO 9001:2015, וכל המוצרים עומדים בסטנדרטים הבינלאומיים לרבות ASME, CE ו-API. ניתן לספק תיעוד קבלה מלא בהתאם לדרישות הפרויקט.

תמיכה ושירותים הנדסיים

בהסתמך על הניסיון שלנו באספקת ציוד צנרת ללמעלה מ-45 מדינות ברחבי העולם, אנו מספקים בחירה מקיפה, התקנה ותמיכה טכנית ארוכת טווח עבור כל אצווה של תומכי קפיצי תחנת כוח:

▶  חישוב בחירה: קבל דוחות ניתוח מתח בצנרת והמליץ ​​על סוגי תמיכה/מתלים מתאימים, קבועי קפיצים וגבהי התקנה.

▶  תשובה מהירה: פניות טכניות והצעות מחיר לפני המכירה נענות תוך יום עבודה אחד.

▶  פיקוח וראיה באתר: תמיכה בלקוחות או צד שלישי בתהליכי בדיקה באתר.

▶ הנחיות להתקנה והפעלה: ספק מדריכי התקנה מפורטים והמלצות להתאמה במצב קר, עם סיוע וידאו מרחוק זמין בעת ​​הצורך.

▶  שירות חלקי חילוף: שמור רישומי כיול קפיצים עבור כל אצוות ייצור, מה שמאפשר אספקה ​​מהירה של מכלולי קפיצים חלופיים.

לדיונים על פתרונות תצורה של תמיכה בתחנת כוח לפרויקטים ספציפיים או לקבלת הפניות רלוונטיות לפרויקט, אנא צור קשר עם צוות המכירות הטכני שלנו. אנו נספק דפי חישוב מפורטים של תזוזה של עומס ופריסות מומלצות בהתבסס על תנאי העבודה בפועל, במקום רק רשימה של דגמים סטנדרטיים, שיסייעו לך לשלוט על עלויות הרכש הכוללות תוך הבטחת תפעול צינור בטוח.
