כיצד יכולה תמיכת קפיצים משתנה לצנרת לשפר את היציבות והאמינות של הצנרת התעשייתית

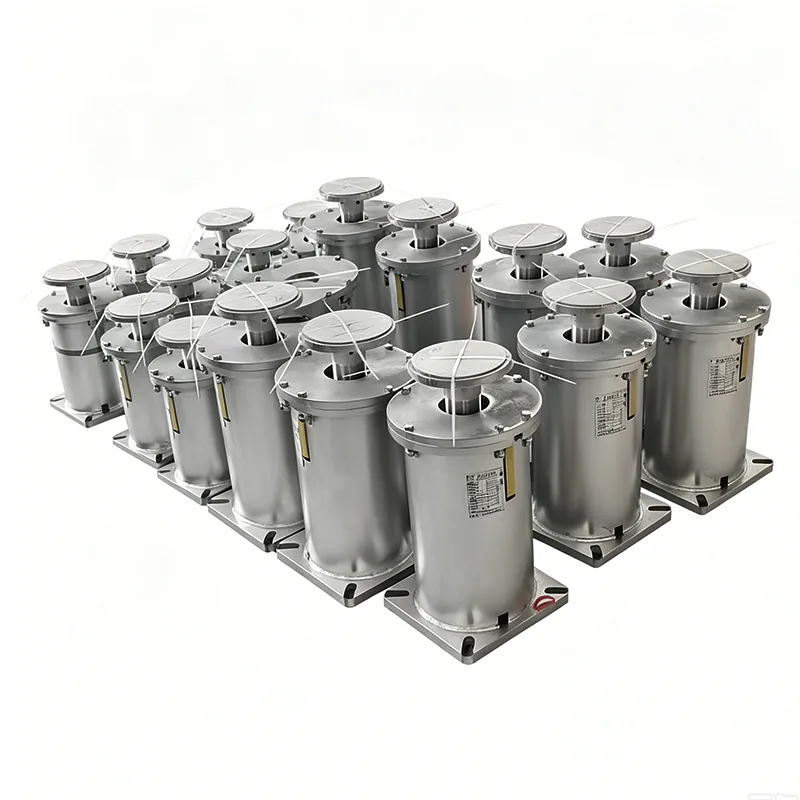

תמיכת קפיץ משתנה לצנרתהוא רכיב חיוני למערכות צנרת תעשייתיות שחוות תנועה אנכית הנגרמת מהתפשטות תרמית, התכווצות, רטט או תנאי הפעלה משתנים.טיאנשוןמייצרת פתרונות תמיכת קפיצים סטנדרטיים ומותאמים, המיועדים לאזן עומסי צנרת, להכיל תזוזה מבוקרת ולסייע בהגנה על ציוד מחובר ביישומים תובעניים כגון תחנות כוח, מתקנים פטרוכימיים, מערכות נפט וגז ופרויקטים לטיפול במים.

מערכת תמיכת צינורות מהונדסת כהלכה חייבת לעשות יותר מאשר לשאת את המשקל הסטטי של צינור. צנרת תעשייתית יכולה לנוע כאשר הטמפרטורות ותנאי ההפעלה משתנים, וליצור כוחות נוספים בתומכים, חרירי ציוד, שסתומים, אוגנים וחיבורים מבניים. תומך קפיץ משתנה לצנרת משתמש במאפיינים האלסטיים של קפיץ כדי לספק תמיכה רציפה תוך מתן אפשרות לתנועה אנכית מבוקרת. מאמר זה מסביר את עקרון הפעולה שלו, רכיבי מפתח, מפרטים טכניים, יישומים, גורמי בחירה ושיקולי ייצור, ומסייע למהנדסים ולקונים תעשייתיים להבין מתי תמיכת קפיצים משתנה היא פתרון מתאים.

תוֹכֶן הָעִניָנִים

1. מהו תומך קפיץ משתנה לצנרת?
2. מדוע יש צורך בתמיכה קפיצית משתנה?
3. כיצד פועלת תמיכת קפיץ משתנה?
4. מהם המפרט הטכני העיקרי?
5. מהם הרכיבים העיקריים?
6. מהם היתרונות העיקריים?
7. היכן משתמשים בתמיכת קפיץ משתנה?
8. כיצד עליך לבחור את תמיכת הקפיץ הנכונה?
9. מדוע איכות הייצור חשובה?
10. איך זה בהשוואה לתומכי צינור אחרים?
11. שאלות נפוצות
12. מַסְקָנָה

מהו תומך קפיץ משתנה לצנרת?

תומך קפיץ משתנה לצנרת הוא תומך מכני אלסטי שנועד לשאת את משקל הצנרת תוך התאמה לתזוזה אנכית. במקום להגביל לחלוטין את תנועת הצינור, הוא משתמש במנגנון קפיץ כדי לספק כוח תומך המשתנה בהתאם לסטייה הקפיצית.

עיצוב זה שימושי במיוחד עבור צינורות תעשייתיים החשופים לתנודות טמפרטורה. לדוגמה, צינור קיטור עשוי לנוע אנכית כאשר הוא מתחמם במהלך הפעולה ומתכווץ לאחר הכיבוי. תמיכה נוקשה יכולה להגביל תנועה זו ולהעביר כוחות לא רצויים למערכת הצנרת. תומך קפיץ משתנה מספק גמישות מבוקרת תוך המשך נשיאת העומס הנדרש.

טיאנשון מייצרת מוצרי תמיכה בצנרת מאז 2012 ומדווחת שהיא מספקת יותר מ-800,000 סטים לפרויקטים תעשייתיים ברחבי העולם. מגוון תמיכת הקפיצים המשתנה שלו כולל תצורות מרובות, יכולות עומס, אפשרויות נסיעה ופתרונות מותאמים אישית לדרישות הנדסיות שונות.

מדוע יש צורך בתמיכה קפיצית משתנה?

הנדסת צינורות כוללת איזון בין תמיכה מבנית לתנועה מבוקרת. צינור חייב להישאר נתמך כראוי מבלי ליצור לחץ משני מופרז כאשר מיקומו משתנה במהלך הפעולה.

• תנועה תרמית:מתאים לתזוזה אנכית מבוקרת הנגרמת על ידי חימום וקירור.
• חלוקת עומסים:שומר על תמיכה רציפה בצינורות ורכיבים נלווים.
• ניהול מתחים:עוזר להפחית כוחות מוגזמים המועברים לציוד מחובר.
• בקרת רטט:מספק מנגנון תמיכה אלסטי להפעלת מערכות צנרת.
• הגנה על ציוד:עוזר להפחית עומס לא רצוי סביב חרירים, אוגנים וחיבורים רגישים.
• גמישות הנדסית:ניתן לבחור תצורות שונות בהתאם לתנאי ההתקנה.

הבחירה הנכונה צריכה להתבסס על פרמטרים הנדסיים בפועל ולא על קוטר הצינור בלבד. משקל הצינור, טמפרטורת ההפעלה, תזוזה אנכית, מיקום ההתקנה ושטח מבני פנוי כולם משפיעים על בחירת התמיכה.

כיצד פועלת תמיכת קפיץ משתנה?

עקרון הפעולה הבסיסי מבוסס על התנהגות אלסטית של קפיץ. כאשר הצינור נע במאונך, הקפיץ מתהפך וכוח התמיכה שלו משתנה בהתאם. זה מאפשר לתמיכה לעקוב אחר תנועת הצינור תוך כדי המשך נשיאת העומס.

כאשר צינור נתמך נע כלפי מטה, הקפיץ נדחס עוד יותר וכוח התמיכה שלו גדל. כאשר הצינור זז כלפי מעלה, דחיסת הקפיץ פוחתת וכוח התמיכה פוחת. שינוי העומס המתקבל נשלט בתוך טווח הפעולה המתוכנן.

מאפיין זה הופך תומכי קפיצים משתנים למתאימים למערכות שבהן צפויה תנועה תרמית אנכית אך כמות מסוימת של שינוי עומס מקובלת. עבור יישומים הדורשים שינוי כוח תמיכה נמוך במיוחד על פני טווח נסיעה גדול, המהנדסים עשויים לשקול במקום תמיכת קפיץ קבועה.

מהם המפרט הטכני העיקרי?

יש להתאים את המפרט הטכני לתכנון הצנרת בפועל. Tianshun מספקת תצורות מרובות שנועדו לכסות תנאי הפעלה תעשייתיים שונים.

מכיוון שתנאי ההפעלה משתנים מפרויקט אחד למשנהו, יש להתייחס לערכים אלו כאל אסמכתאות בחירה ולא כתחליף לחישובים הנדסיים ספציפיים לפרויקט.

מהם הרכיבים העיקריים?

תומך קפיץ משתנה משלב בדרך כלל מספר רכיבים מכניים למכלול תמיכה מבוקר אחד. כל חלק תורם לתפעול והתקנה אמינים.

• קפיץ סליל:האלמנט האלסטי העיקרי שיוצר את הכוח התומך.
• לוחות חיבור עליונים ותחתונים:חבר את התמיכה עם מכלול הצינור ואלמנטים מבניים.
• מחוון עומס:מספק מידע על מיקום קפיץ, עומס או תזוזה.
• מכשיר נעילה:עוזר לאבטח את הקפיץ במהלך הובלה, התקנה והפעלה.
• דיור מגן:מסייע בהגנה על מנגנון המעיין מפני אבק, מי גשמים ומזהמים סביבתיים.

עבור פרויקטים תעשייתיים תובעניים, בחירת הרכיבים צריכה לקחת בחשבון את טמפרטורת ההפעלה, החשיפה לקורוזיה, תנאי העומס, דרישות התחזוקה וסביבת ההתקנה.

מהם היתרונות העיקריים?

היתרון העיקרי של תומך קפיץ משתנה לצנרת הוא היכולת שלו לשלב תמיכת עומס עם תנועה אנכית מבוקרת. זה הופך אותו לבחירה מעשית עבור מערכות צנרת אקטיביות תרמית רבות.

1. תזוזה תרמית מבוקרת:מנגנון הקפיץ עוקב אחר תנועת הצינור האנכי מבלי לרסן לחלוטין את הצינור.
2. וריאציה צפויה של עומס:כוח התמיכה משתנה בהתאם לסטייה הקפיצית בטווח המתוכנן.
3. מבחר מפרט רחב:גדלי קפיצים וטווחי נסיעה שונים מאפשרים למהנדסים להתאים את יכולת התמיכה לדרישות הפרויקט.
4. התקנה גמישה:תצורות תמיכה מרובות יכולות להתאים להסדרים מבניים שונים.
5. נוחות תחזוקה:רכיבים מודולריים יכולים לפשט בדיקה, החלפה ושירות.
6. התאמה אישית:ניתן לשקול דרישות עומס מיוחד, תזוזה, חומר או מימד עבור פרויקטים לא סטנדרטיים.

היכן משתמשים בתמיכת קפיץ משתנה?

תומכי קפיצים משתנים נחשבים בדרך כלל למערכות צנרת תעשייתיות שבהן מתרחשת תנועה אנכית במהלך פעולה רגילה. יישומים אופייניים כוללים:

• צינורות קיטור ומי הזנה בתחנות כוח תרמיות
• מערכות עיבוי וצנרת עזר
• צינורות תהליכים פטרוכימיים
• צינורות חיבור מחליף חום
• מערכות הובלת נפט וגז
• תחנות מדחס גז טבעי ותאי שסתומים
• רשתות הסקה מרכזיות
• מתקני טיהור מים ושפכים
• מערכות צנרת לספינות ולחוף

לדוגמה, בקו תהליך בטמפרטורה גבוהה, חימום וקירור חוזרים ונשנים יכולים לגרום לשינוי גובה הצינור. תומכי קפיצים שנבחרו כהלכה יכולים להתאים לתנועה זו תוך שמירה על תמיכה בצינור לאורך כל מחזור הפעולה.

כיצד עליך לבחור את תמיכת הקפיץ הנכונה?

בחירה נכונה מתחילה בנתוני פרויקט מדויקים. רכישת תומך קפיצי המבוסס רק על גודל צינור נומינלי עלולה לגרום ליכולת עומס או טווח נסיעה לא מתאים.

מהנדסים וקונים צריכים להכין את המידע הבא לפני בקשת הצעת מחיר:

• עומס תפעול צינור
• עומס מותקן או קר
• הפעלה או עומס חם
• תזוזה אנכית צפויה
• כיוון תנועה
• טמפרטורת הפעלה
• משקל צינור ובידוד
• מיקום התקנה ומקום פנוי
• חומר נדרש וטיפול פני השטח
• תקני פרויקט ותיעוד ישימים

מתן מידע מלא מאפשר לספק מקצועי לתמיכת קפיצים משתנים להמליץ ​​על תצורה מתאימה ולהימנע מתכנון מחדש מיותר במהלך ההתקנה.

מדוע איכות הייצור חשובה?

ביצועי תמיכת קפיצים תלויים במידה רבה בדיוק בקפיץ, איכות החומר, עקביות הממדים, כיול עומס ואיכות ההרכבה. בקרות ייצור חשובות לכן כאשר התמיכה הופכת לחלק ממערכת צנרת תעשייתית קריטית.

טיאנשון מצהירה שתהליך הייצור שלה כולל בדיקת חומרי גלם, ייצור קפיצי CNC, בדיקת ביצועי קפיצים, בדיקת מימדים של מוצר מוגמר, כיול עומס ובדיקה לפני מסירה. מערכת ניהול האיכות שלה מאושרת בתקן ISO 9001:2015, בעוד שהחברה מצהירה כי מוצריה עומדים בתקנים בינלאומיים לרבות דרישות CE ו-API.

עבור הזמנות תעשייתיות גדולות, הקונים צריכים גם לשקול אם היצרן יכול לספק רשומות בדיקה מתאימות, נתוני עומס, תיעוד חומרים, מידע ממדי ותמיכה טכנית. מסמכים אלה יכולים להפוך את ההתקנה, ההפעלה והתחזוקה העתידית לניתנים למעקב.

איך זה בהשוואה לתומכי צינור אחרים?

תומכי קפיצים משתנים אינם מיועדים להחליף כל סוג של תמיכת צינור. הפתרון המתאים תלוי בכמות תנועת הצינור ובשינוי הכוח התומך המקובל.

ההבחנה המרכזית היא היחס בין תנועה לכוח תומך. תומך קפיץ משתנה מאפשר לכוח התומך להשתנות בטווח מוגדר, בעוד שתומך קפיץ קבוע נועד לשמור על כוח תומך הרבה יותר עקבי לאורך טווח הנסיעה שלו.

שאלות נפוצות

מה התפקיד העיקרי של תומך קפיץ משתנה לצנרת?

תפקידו העיקרי הוא לתמוך בעומסי צינור תוך מתן אפשרות לתנועה אנכית מבוקרת הנגרמת על ידי התפשטות תרמית, התכווצות, רטט או תנאי הפעלה משתנים.

מתי יש להשתמש בתומך קפיץ משתנה במקום תומך קשיח?

יש לשקול תמיכת קפיץ משתנה כאשר הצינור צריך לנוע אנכית במהלך הפעולה. תמיכה נוקשה בדרך כלל מתאימה יותר כאשר התנועה מינימלית והאיפוק מקובל.

מה ההבדל בין תמיכות קפיצים משתנים וקבועים?

תומך קפיץ משתנה משנה את כוח התמיכה שלו כשהקפיץ מתהפך. תומך קפיץ קבוע נועד לשמור על כוח תמיכה כמעט קבוע יותר לאורך טווח הנסיעה שצוין, מה שהופך אותו לשימושי עבור יישומים שבהם יש למזער את וריאציות העומס.

איזה מידע נדרש בהזמנת תומך קפיץ משתנה?

מידע חשוב כולל בדרך כלל עומס הפעלה, עומס קר, עומס חם, תזוזה אנכית, כיוון תנועה, טמפרטורת הפעלה, תנאי התקנה, מקום פנוי, דרישות חומר ותקנים הנדסיים ישימים.

האם Tianshun יכול לספק פתרונות תמיכת קפיץ מותאמים אישית?

כֵּן. Tianshun מספקת מוצרים סטנדרטיים כמו גם פתרונות מותאמים ליכולות עומס מיוחדות, דרישות נסיעה, מידות, מגבלות התקנה, חומרים ודרישות טיפול פני השטח.

מַסְקָנָה

נבחר כהלכהתמיכת קפיץ משתנה לצנרתיכול לספק איזון מעשי בין תמיכה בעומס צינור ותנועה תרמית מבוקרת. על ידי מתן אפשרות לתזוזה אנכית תוך שמירה על כוח תמיכה צפוי, הוא יכול לסייע בניהול מתח בצנרת ולהגן על ציוד מחובר בייצור חשמל, פטרוכימיה, נפט וגז, טיפול במים ויישומים תעשייתיים אחרים. תמיד יש לבחור את הדגם המתאים ביותר בהתאם לעומס, תזוזה, טמפרטורה, התקנה ודרישות מבניות בפועל. עם תצורות סטנדרטיות, יכולות התאמה אישית, נהלי בקרת איכות ותמיכה טכנית, Tianshun יכולה לספק פתרונות תמיכת קפיצים עבור מגוון רחב של פרויקטים של צנרת תעשייתית. אם אתם מתכננים מערכת צנרת חדשה, מחליפים תומכים קיימים או מעריכים פתרון תמיכה קפיצי מותאם אישית,פנה אלינועם הדרישות הטכניות שלך כדי לדון בתצורת המוצר המתאימה והצעת המחיר.
