כיצרנית תמיכת צנרת מנוסה,טיאנשוןמספקתמיכת החלקת צינור מבודדת מראשפתרונות שנועדו להתאים לתנועה תרמית תוך שמירה על המשכיות הבידוד. המכלולים המשולבים הללו מסייעים לפרויקטים תעשייתיים להפחית גישור תרמי, לפשט את ההתקנה ולשפר את האמינות של מערכות צנרת מבודדות.
תומך מגלשת צינור מבודד מראש משלב בידוד נושא עומס עם ממשק הזזה בעל חיכוך נמוך, המאפשר לצינורות להתרחב ולהתכווץ מבלי לפגוע בהגנה התרמית. בניגוד לתמיכות קונבנציונליות הדורשות חיתוך ובנייה מחדש של בידוד באתר, עיצוב משולב עוזר לשמור על מעטפת בידוד רציפה ומחסום אדים אמין יותר. מאמר זה מסביר כיצד פועלות התמיכות הללו, אילו חומרים מתאימים לטמפרטורות הפעלה שונות, כיצד לבחור את התצורה הנכונה ומהנדסים צריכים לקחת בחשבון כאשר מציינים תמיכה עבור קיטור, מים צוננים או שירות קריוגני.
1. מהי תמיכת שקופית צינור מבודד מראש?
2. כיצד פועלת מערכת ההזזה והבידוד?
3. מהם היתרונות ההנדסיים העיקריים?
4. אילו חומרים מתאימים לטמפרטורות שונות?
5. איך בוחרים את תמיכת ההחלקה המתאימה לצינור?
6. היכן משתמשים בתומכי החלקה לצינורות מבודדים מראש?
7. מה על הקונים לבדוק לפני ההזמנה?
9. כיצד יכול Tianshun לתמוך בפרויקט שלך?

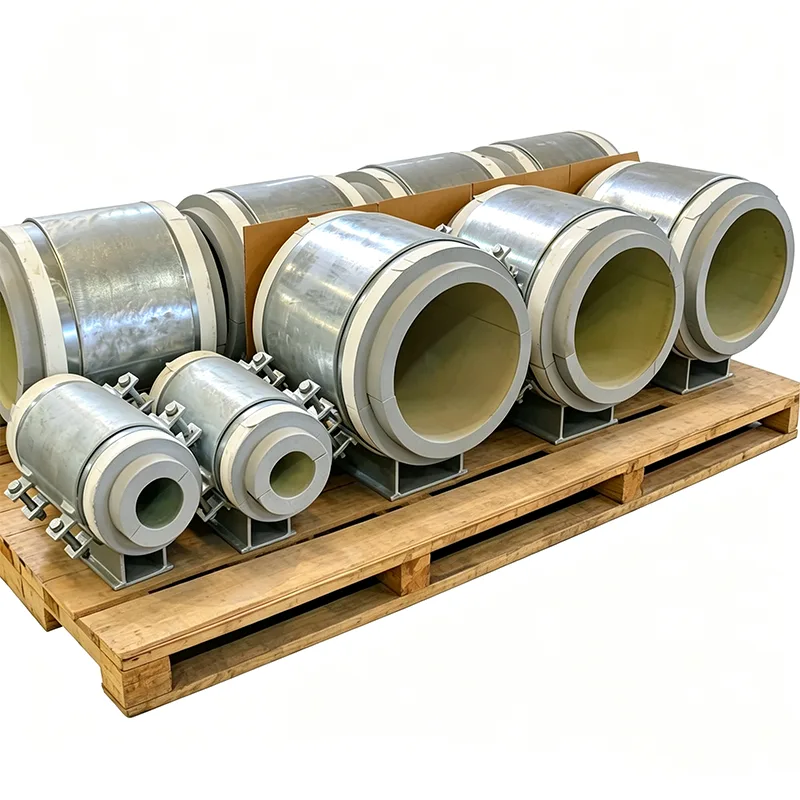

תומך מגלשת צינור מבודד מראש הוא רכיב מהונדס התומך בצינור מבודד תוך שהוא מאפשר תנועה מבוקרת לאורך צירו. הוא משלב תמיכה מבנית, בלוק בידוד נושא עומס וממשק הזזה לתוך מכלול מתואם.
צינורות תעשייתיים חווים שינויים ממדיים כאשר טמפרטורות ההפעלה עולות ויורדות. קווי הקיטור מתרחבים במהלך האתחול, צינורות מים מצוננים חווים תנאים תרמיים שונים מסביבתם, וצינורות קריוגניים מתכווצים באופן משמעותי במהלך הפעולה. אם מערכת התמיכה מונעת את התנועה הנדרשת, עלולים להתפתח כוחות מוגזמים בחיבורי צינור, חרירי ציוד, עוגנים ונקודות מבניות אחרות.
תומכים קונבנציונליים יכולים ליצור בעיה נוספת: בידוד מופסק לעתים קרובות במקום התמיכה. ייתכן שעובדי האתר יצטרכו לחתוך בידוד סביב נעל המתכת ולשחזר את מעטפת המגן לאחר מכן. יישור לקוי, בידוד דחוס או איטום לא שלם יכולים להפחית את הביצועים התרמיים.
תומך הזזה מבודד מראש נותן מענה לאתגרים הללו על ידי שילוב של בידוד תרמי ותנועה מבוקרת ביחידה אחת שהורכבה במפעל. יש להתאים את התכנון לעומס הצינור, הטמפרטורה, מפרט הבידוד ותזוזה הצפויה.
המכלול נועד להעביר את עומס הצינור למבנה התומך תוך שמירה על מנגנון ההזזה בנפרד מפונקציית הבידוד העיקרית. לכל רכיב יש מטרה הנדסית ספציפית.
בלוק בידוד קשיח תומך בעומס הצינור תוך הגבלת העברת החום בין הצינור למבנה הפלדה. החומר, העובי, חוזק הלחיצה והגיאומטריה שלו חייבים להיות מתאימים לטמפרטורת התכנון ולתנאי הטעינה. יש לבדוק את הבלוק מול עומסי הפעלה, התקנה ועומסי בדיקה ישימים.
תצורה טיפוסית משתמשת במשטח הזזה מפלדת אל חלד מלוטש בשילוב עם כרית הזזה ספוג PTFE או גרפיט. הסידור המדויק תלוי בעיצוב. הממשק מאפשר תנועה צירית תוך סיוע בשליטה בחיכוך ובכוחות הנובעים המועברים למבנה התמיכה.
יש לקבוע את מהלך ההזזה הנדרש מניתוח הלחץ בצנרת. על המתכננים לשקול את התזוזה החזויה, כיוון התנועה, מקדם החיכוך, תגובות התמיכה והקצבה המתאימה לתנאי הפרויקט.
עבור שירותי קור וקריאוגני, בקרת לחות חשובה במיוחד. אוגן איטום משולב יכול לספק נקודת חיבור מוגדרת למעיל הבידוד ולמחסום האדים הסמוכים. איטום שדה נכון מסייע להגביל חדירת לחות, שעלולה לפגוע בביצועי הבידוד ולהגביר את סיכוני הקורוזיה.
ממשק ההזזה זקוק גם להגנה מתאימה מפני פסולת בניין, מים ומזהמים אחרים. יש לאשר את פרטי המתחם והאטימה הסופיים מול השרטוטים המאושרים של היצרן.
שילוב פונקציות בידוד והזזה יכול לשפר את עקביות ההתקנה ולהפחית בעיות נפוצות במקומות תמיכת צינור.
יתרונות אלו תלויים בהנדסה ובהתקנה נכונה. תומך הזזה אינו יכול לפצות על מודל מתח שגוי בצינור, חוזק בידוד לא מספק, תנועה לא מספקת או מחסום אדים אטום בצורה גרועה.
בחירת החומר היא אחד השלבים החשובים ביותר בציון תמיכת מגלשת צינור מבודד מראש. בידוד חייב לעמוד בטמפרטורת השירות ובעומס הדחיסה תוך שמירה על ביצועים תרמיים מקובלים. חומרי הזזה חייבים גם להיות תואמים לדרישות העומס, התנועה, הסביבה והתחזוקה הצפויים.
| בַּקָשָׁה | חומר בידוד פוטנציאלי | שיקול בחירת מפתח |
|---|---|---|
| מים ומלח צוננים | PIR בצפיפות גבוהה | מוליכות תרמית, עמידות לחות וחוזק לחיצה |
| צנרת תהליך בטמפרטורה נמוכה | PIR או זכוכית סלולרית | טמפרטורת עיצוב, בקרת אדים ויכולת נשיאת עומס |
| צינורות קריוגניים | זכוכית סלולרית | התאמה לטמפרטורות נמוכות במיוחד והגנה מפני לחות |
| קיטור וקווי תהליך חם | סידן סיליקט | דירוג טמפרטורה, חוזק מכני וביצועים תרמיים |
| יישומים מיוחדים בטמפרטורה גבוהה | בידוד על בסיס פרלייט או מיקרו נקבובי | מגבלות טמפרטורה ספציפיות לפרויקט והתנהגות דחיסה |
כפי שמתואר בדף המוצר של Tianshun Pre-Isolated Pipe Slide Support, אפשרויות החומר יכולות לכסות את תנאי השירות הנעים בין כ-196°C ל-+650°C, בהתאם לבידוד שנבחר ולעיצוב הספציפי. אין לפרש את נקודות הקצה הללו כדירוג אוניברסלי עבור כל תצורה.
על המהנדסים לאשר את טמפרטורת ההפעלה המותרת, חוזק הלחיצה בטמפרטורת התכנון, עובי הבידוד, מגבלות חומר הזזה ותאימות של כל הרכיבים לפני אישור מפרט סופי.
בחירת תמיכה המבוססת רק על קוטר צינור נומינלי יכולה להוביל לתיקוני עיצוב יקרים. מפרט אמין מתייחס לדרישות המכניות, התרמיות וההתקנה יחדיו.
זהה את טמפרטורת ההפעלה הרגילה, טמפרטורות התכנון המינימליות והמקסימליות, תנאי הלחץ, ותרחישי הפעלה או כיבוי רלוונטיים. גורמים אלה משפיעים על בחירת הבידוד ועל תנועת הצנרת הצפויה.
ספק את משקל צינור ההפעלה, משקל הנוזל, משקל הבידוד והחיפוי, עומסים דינמיים ישימים, ועומסי הידרוסט רלוונטיים. יש לבדוק את בלוק הבידוד מול מקרה העומס השולט ולא רק למשקל ההפעלה הרגיל.
השתמש בניתוח מתח הצנרת המאושר כדי לקבוע את התנועה הצפויה במיקום התמיכה. אשר את כיוון הנסיעה, תזוזה עיצובית, מידות ממשק ההזזה והמרווח הנדרש.
ציין את קוטר הצינור החיצוני, חומר הבידוד, עובי הבידוד ודרישות מחסום האדים. גיאומטריית התמיכה צריכה להתיישר עם מערכת הבידוד הסמוכה ולהימנע מיצירת פערים או מעברי איטום פגיעים.
קבע אם התמיכה דורשת תצורת הזזה סטנדרטית, לוחות הנחייה צדדיים או מעצורים אחרים ספציפיים לפרויקט. תומכים מונחים יכולים לאפשר תנועה צירית תוך הגבלת תזוזה רוחבית, אך יש לתאם את מיקומי הריסון עם תכנון הלחץ הכולל של הצנרת.
לקבלת סקירה רחבה יותר של תצורות תמיכה, סקור את טווח תומכי הצינור התעשייתי של Tianshun ותאם את התמיכה שנבחרה עם לוח הזמנים המלא של התמיכה של הפרויקט.
תומכים אלה שימושיים במיוחד כאשר צינור זקוק גם להגנה תרמית וגם לתנועה מבוקרת. יישומים נפוצים כוללים:
שקול צינור מים צוננים המותקן בבניין תעשייתי לח. אם תומך פלדה קונבנציונלי קוטע את הבידוד, עלול להתפתח עיבוי סביב התומך, שעלול לתרום לקורוזיה ולהידרדרות הבידוד. תמיכת הזזה מבודדת מראש שנבחרה כהלכה יכולה להפחית את הגשר התרמי הזה תוך מתן אפשרות לצינור לנוע כמתוכנן.
התוצאה בפועל תלויה במפרט הבידוד, עומסי התמיכה, תנאי הסביבה, איכות ההתקנה והמשכיות של מערכת מחסום האדים השלמה.
עבור צוותי רכש פרויקטים, בירור טכני מלא מסייע ליצרנים להכין הצעת מחיר מדויקת יותר ומפחית את הסיכון לפערי מפרט.
הכן את המידע הבא לפני בקשת הצעה:
בקש מהיצרן לאשר את הנחות התכנון, העומסים המותרים, תכונות הבידוד, מהלך ההזזה ופרטי הממשק. במידת הצורך, ארגן בדיקה של צד שלישי או בדיקות עדים כשירות פרויקט מוגדר בנפרד.
בדיקה ותיעוד במפעל יכולים לשפר את העקיבות, אך על הקונים להבחין בין בדיקות איכות פנימיות לבין בדיקות המבוצעות על ידי צד שלישי מוסמך באופן עצמאי. יש להסכים על היקף הבדיקה לפני תחילת הייצור.
נעל צנרת רגילה תומכת בעיקר בצנרת ועשויה לדרוש חיתוך ובנייה מחדש של בידוד סביבו. תמיכת מגלשת צינור מבודד מראש משלבת בלוק בידוד נושא עומס וממשק הזזה, ועוזרת לשמור על בידוד תרמי תוך התאמה לתנועה שצוינה.
טווח הפעולה תלוי בחומר הבידוד ובתכנון ההרכבה המלא. Tianshun מפרט אפשרויות החל מ-196 מעלות צלזיוס לערך עבור תצורות קריוגניות מתאימות ועד +650 מעלות צלזיוס עבור בידוד מתאים בטמפרטורה גבוהה. יש לאשר את הטווח המותר בפועל עבור החומרים, העומסים ותנאי ההפעלה שנבחרו.
הנסיעה הנדרשת נקבעת באמצעות ניתוח מתח בצנרת, תוך התחשבות בהתרחבות או התכווצות תרמית, מיקום התמיכה, כיוון התנועה ותרחישי הפעלה רלוונטיים. משטח ההזזה חייב לספק תנועה מספקת מבלי להגיע לגבולות המכניים שלו.
כֵּן. ניתן לשלב לוחות הנחייה בתצורות מתאימות כדי לאפשר תנועה צירית תוך ריסון תזוזה צידית. יש לתאם את סידור המדריך והמרווחים עם ניתוח הלחץ בצנרת ותכנון התמיכה של הפרויקט.
בהתאם להיקף האספקה המוסכם, התיעוד עשוי לכלול תעודות חומרי פלדה, גליונות נתונים של חומרי בידוד, מידע על בדיקת חיכוך הזזה, דוחות בדיקת מימדים ורשומות בדיקת מפעל רלוונטיות. אשר את התקנים הנדרשים, העקיבות וכל דרישות הבדיקה של צד שלישי במפרט הרכישה.
תמיכת מגלשת צינור מבודד מראש אמינה חייבת לאזן עומס מבני, בידוד תרמי, ביצועי הזזה והגנה מפני לחות. התייחסות לדרישות אלה כתכנון מתואם אחד מסייעת להפחית את אי הוודאות בהתקנה ותומך באמינות צינורות לטווח ארוך.
טיאנשון מייצרת מוצרי תמיכה בצנרת במתקן שלה ביאנגג'ואו מאז 2012 ומספקת פתרונות ליישומי צנרת תעשייתית, כולל קיטור, מים צוננים ושירותי קריוגני. על ידי סקירת ממדי צינור, דרישות בידוד, עומסי תכנון ונתוני תנועה, צוות ההנדסה יכול לעזור לזהות תצורת תמיכה מתאימה ולהבהיר את התיעוד הנדרש לפרויקט שלך.
אם אתה מחפש מוצר מותאם אישיתתמיכת החלקת צינור מבודדת מראשעבור התקנה חדשה או שדרוג צינור קיים, הכינו את לוח הזמנים של תמיכת הצינור, מפרטי הבידוד ונתוני ניתוח המתח לפני בקשת הצעת מחיר. בקר בדף המוצר של Tianshun כדי לסקור את גישת העיצוב הזמינה, וכןפנה אלינולדון בדרישות הטכניות שלך, אפשרויות החומר, היקף הבדיקה וצרכי אספקת הפרויקט.
