כאשר צינור נושא מדיה בטמפרטורות מתחת לאפס, כל מגע מתכת למתכת עם המבנה התומך הופך לקצר תרמי. קור עובר במורד הפלדה, מצנן את קרן התמיכה ומוציא לחות מהאוויר. התוצאה היא קרח על המבנה, טפטוף מים וקורוזיה שעלולים לערער את התמיכה הרבה לפני שהצינור עצמו מראה כל סימן לבעיה. נעל קרה עוצרת את השתלשלות האירועים במקור.
ב-Yangzhou Tianshun, אנו מייצרים תומכי צינור מבודדים לנעל קרה מאז 2012 עבור מסופי אתילן, מפעלי קירור אמוניה, רשתות מים צוננים ואזורי בלימה משניים של מיכל LNG. עקרון העבודה לא השתנה: הכנס בלוק עמיד תרמית אך קשיח מבחינה מבנית בין הצינור הקר לפלדה החמה. האתגר ההנדסי - וההבדל בין נעל קרה שעובדת במשך חמש שנים לכזו שמחזיקה מעמד במשך שלושה עשורים - הוא באופן שבו הבלוק הזה מוכלא, אטום ומותאם לתנאי השירות הקור הספציפי.
| טבלת פרמטרים | דוּגמָה |
| סוג תמיכה | קשיח, קפיץ, רולר, הזזה |
| גודל צינור (NPS/DN) | 1/2 אינץ' עד 60 אינץ' (DN15 - DN1500) |
| תקן חומר | ASTM A36, SS304, SS316, A105 |
| תקן עיצוב | MSS SP-58, ASME B31.1 |
| מקסימום עומס עיצוב | עד 1000kN |
| טווח טמפרטורה | -29°C עד +650°C |
| הגנה על פני השטח | מגולוון חם (HDG), אפוקסי |
| סגנון הידוק | שני בריח, שלושה בריח, בריח U |
| סוג בידוד | בידוד חם / קר בידוד (קריוגני) |

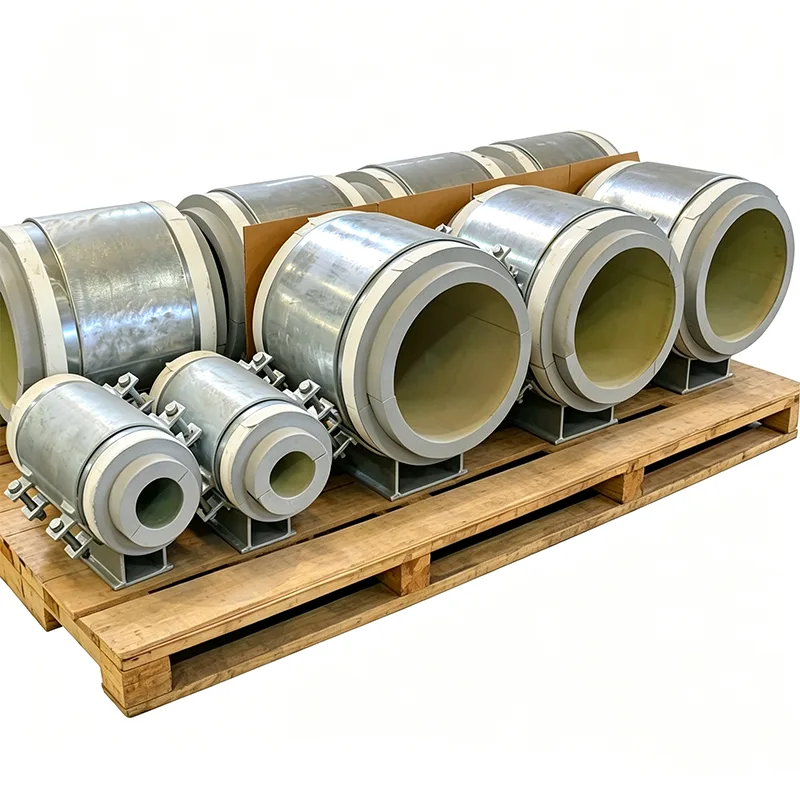

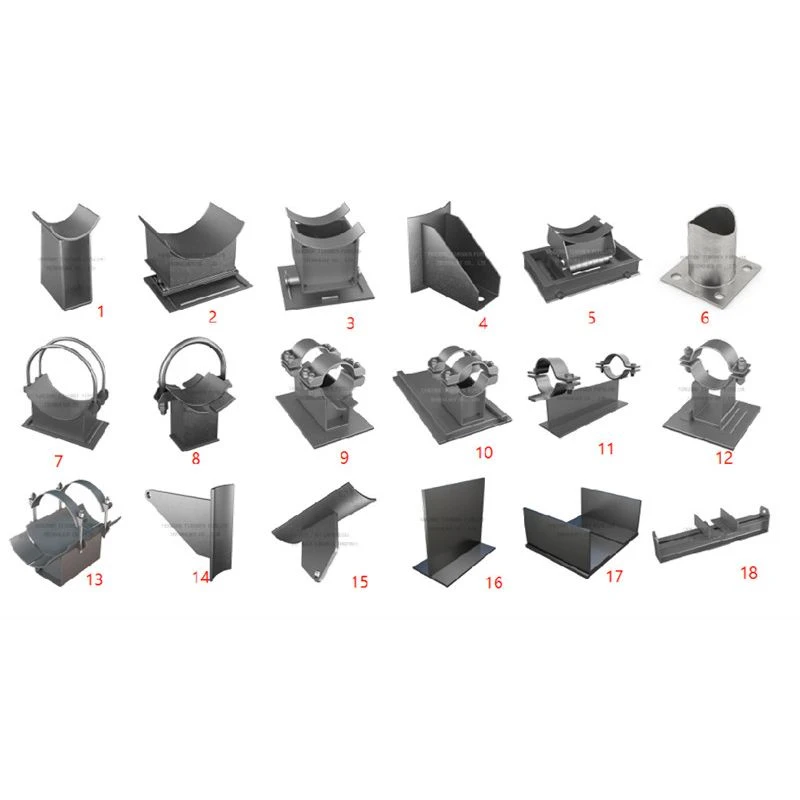

צינור קר מונח בתוך עריסת מתכת בעלת קווי מתאר, אך הוא אינו נוגע ישירות בפלדה של העריסה. במקום זאת, בלוק בידוד בצפיפות גבוהה נושא את משקל הצינור. הבלוק הזה נבחר לא רק בגלל המוליכות התרמית שלו אלא בגלל חוזק הלחיצה שלו בטמפרטורת הפעולה הנמוכה ביותר. עבור רוב היישומים עד ל-196 מעלות צלזיוס, אנו משתמשים בזכוכית סלולרית או ב-PIR בצפיפות גבוהה. הבלוק מעובד כך שיתאים לקוטר החיצוני של הצינור בצד אחד וללוחית הבסיס של הנעל בצד השני, מה שמבטיח מגע מלא פני השטח וללא טעינה נקודתית.
הדפנות של תומכי הצינור המבודדים של הנעל הקרה סוגרים את בלוק הבידוד מכל ארבעת הצדדים. זה עושה שני דברים: זה מונע מהגוש להזיז תחת תנועת צינור לרוחב, וזה מגן על הבידוד מפני נזק מכני. לוח הבסיס מפלדה מתחת לבלוק הוא נתיב העומס היחיד למבנה, ומכיוון שהגוש הוא שכבה מוצקה רציפה, אין נתיב הולכה ישיר ממתכת לצינור - גשר הקור נשבר.
בצינור קר, כל רווח במחסום האדים הופך לנקודת עיבוי. מים מצטברים, קופאים ומתרחבים, ובסופו של דבר הורסים את הבידוד מבפנים. עיצוב נעלי הקרה שלנו מתייחס לכך בשלוש דרכים:
בלוק הבידוד עצמו הוא תאים סגורים, המציע חדירות אדי מים נמוכה מאוד גם אם המעיל החיצוני פגום.
אנו מספקים פרופיל מעיל מתכת רציף סביב גוף הנעל. ניתן לאטום מחסום אדים המיושם באתר על בידוד הצינורות ישירות למעיל זה באמצעות דבק או סרט, יצירת מעטפה בלתי נשברת.
עבור התקנות חיצוניות או אזורי שטיפה, אנו מורחים חרוז של איטום גמיש בין דופן הנעל ומעיל בידוד הצינור בממשק, ומוסיפים מחסום לחות משני.
אסור שחלקי הפלדה המבניים של נעל קרה יהיו שבירים כשהם קרים. פלדת פחמן מבנית סטנדרטית מאבדת את הקשיחות הרבה מעל ההקפאה. עבור גופי נעליים קרות ולוחות בסיס, אנו משתמשים ב:
פלדת פחמן בטמפרטורה נמוכה (ASTM A350 LF2 או שווה ערך) עבור שירותים עד -46 מעלות צלזיוס.
פלדת אל חלד אוסטינית (304L, 316L) ליישומים קריוגניים עד ל-196 מעלות צלזיוס, שבה פלדת פחמן תהיה שבירה.
כל הפלדה הנושאת עומס מגיעה עם ערכי בדיקת אימפקט של Charpy בטמפרטורת התכנון המינימלית בתעודת EN 10204 Type 3.1. ההברגה היא A320 L7 או אל חלד, נבחרה כדי להתאים לחומר הגוף.
צינור קר מתכווץ. קו קירור נירוסטה באורך 20 מטר מסביבה ל-162 מעלות צלזיוס מתכווץ ביותר מ-30 מילימטרים. אם נעל הקרה מקובעת בצורה נוקשה למבנה, תנועה זו עוברת אל דופן הצינור כמתח צירי. אנו מטפלים בכך על ידי שילוב לוחית החלקה עם חיכוך נמוך בבסיס הנעל הקרה. יריעת נירוסטה מלוטשת מודבקת לצד התחתון של בלוק הבידוד או לחלק העליון של לוח הבסיס, ורפידה ספוג PTFE או גרפיט מחוברת למשטח הנגדי. לאחר מכן הנעל יכולה להחליק עם הצינור תוך שמירה על הפסקה תרמית. גודל משטח ההחלקה יכול להכיל את כל טווח הנסיעה מהקור לסביבה עם מרווח בטיחות.
כל תמיכת צינור מבודדת לנעל קרה שאנו שולחים מגובה בחבילת תיעוד העומדת בדרישות בדיקת EPC:
EN 10204 סוג 3.1 עבור כל חלקי הפלדה, עם דוחות בדיקת השפעה בטמפרטורה נמוכה.
גליונות נתונים של בלוק בידוד המציגים מוליכות תרמית וחוזק דחיסה בטמפרטורת התכנון הקרה.
דוחות מידות המאשרים את עובי הבלוק, הסטת הנעל (אם יש) וממדי לוחית הבסיס.
אישורי בדיקת חיכוך של לוחית החלקה, כאשר רלוונטי.
תומכי צנרת LNG ו-NGL במסופים ומפעלי הנזלה
קווי אחסון והעברה של אתילן, פרופילן ואמוניה נוזלית
מדפי צינורות מים צוננים ותמלחות בקירור מחוז ובמרכזי נתונים
קווי קירור במתקני עיבוד מזון ואחסון קר
גלריות צנרת קריוגנית ביחידות הפרדת אוויר
נעל קרה היא רכיב קטן עם השפעה גדולה. אם הוא נכשל, מערכת הבידוד כולה נפגעת, והקרח שנוצר עלול להעמיס יתר על המידה על מדפי הצינורות. המהנדסים שלנו לא בוחרים בלוק סטנדרטי ומקווים שהוא מתאים - הם בודקים את גודל הצינור, מפרט הבידוד, טמפרטורת התכנון והעומסים המבניים שלך, ואז מגדירים נעל ששומרת על מעטפת הבידוד ללא פשרות. מעל 70% מהלקוחות שלנו מבצעים הזמנות חוזרות, כי הם יודעים שהנעליים הקרה שהם מקבלים יפעלו בדיוק כפי שחושבו מהקירור הראשון ועד האחרון.
ש: מהי הטמפרטורה הנמוכה ביותר שהנעליים הקרות שלך יכולות להתמודד?
ת: עד -196 מעלות צלזיוס עבור LNG וחנקן נוזלי. עבור הליום נוזלי, אנו משתמשים בחומרים מיוחדים - צור קשר עם הצוות שלנו.
ש: האם אתה יכול להתאים את מפרט הבידוד הקיים שלנו ואת פרטי מחסום האדים?
ת: כן. אנו מכינים את בלוק הבידוד ל-OD ולעובי הבידוד של הצינור שלך, ונוכל להגדיר את ממשק איטום המעיל לסוג החיפוי שלך.
ש: האם אני צריך להתקין פלטת החלקה נפרדת, או שהיא מובנית בנעל?
ת: אנו יכולים לשלב את צלחת השקופית במהלך הייצור. אתה מקבל מכלול יחיד שמטפל גם בשבירה תרמית וגם בתנועה צירית.
ש: איך מונעים היווצרות קרח על חלקי המתכת של הנעל?
ת: משטחי הפלדה הקרים מבודדים מאוויר הסביבה על ידי הבידוד והחיפוי המיושמים באתר, העוברים ברציפות על גוף הנעל. אנו מספקים את פרופילי האיטום; צוות האתר אוטם את הקצוות.
