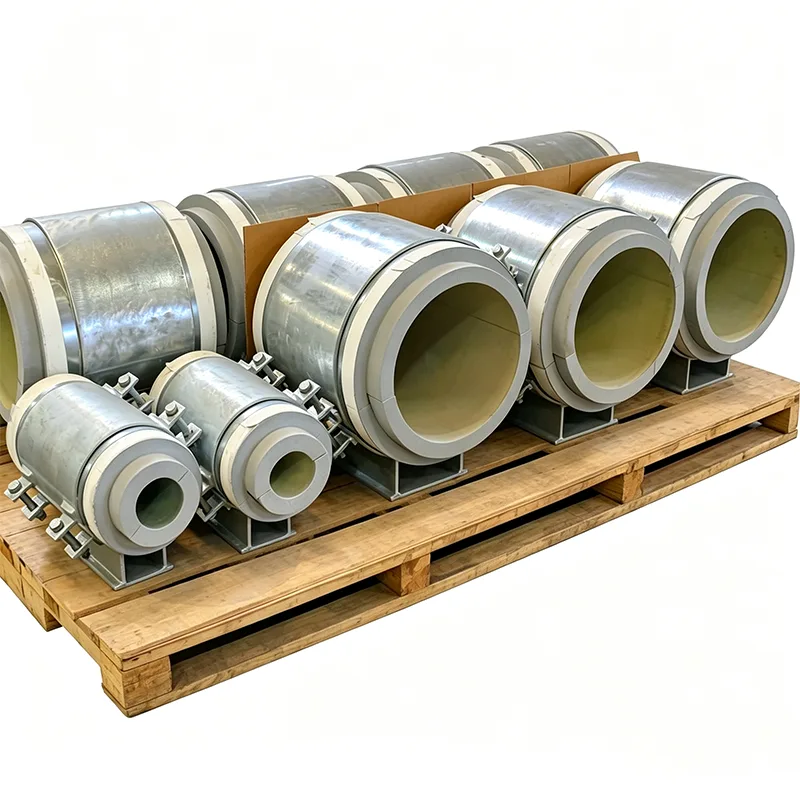

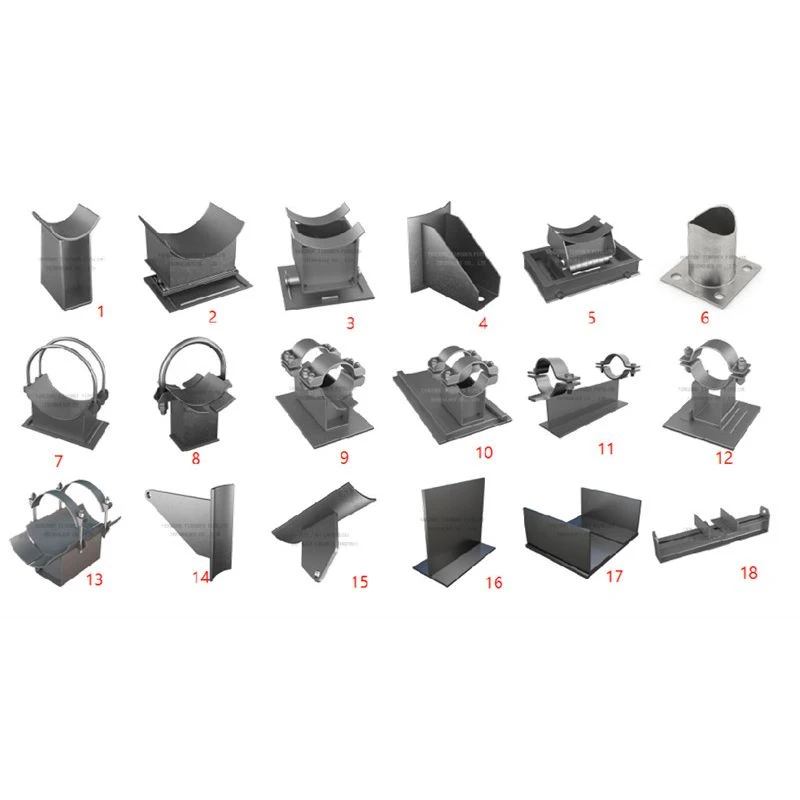

תמיכת נעליים לצינור מבודד

על צינור מבודד, נעל צינור רגילה יכולה ליצור יותר בעיות ממה שהיא פותרת. אם נתיב העומס של הנעל חותך את הבידוד, הבידוד נמחץ עם הזמן. החלק הכתוש הזה מכניס או החוצה חום, יוצר עיבוי על משטחים קרים והופך לנקודת מוצא לקורוזיה מתחת לבידוד. התיקון אינו מסובך - תמיכת נעליים שתוכננה כהלכה עבור צינור מבודד מפרידה בין הפונקציה נושאת העומס לבין הפונקציה התרמית - אך נדרשת הנדסה קפדנית כדי לקבל את הפרטים הנכונים.

ב-Yangzhou Tianshun, תכננו ויצרנו נעלי צינור מבודדות עבור פרויקטים בחמש יבשות מאז 2012. סיפקנו אותן עבור רשתות קירור מחוזיות שבהן כל וואט של עליית חום חשובה, עבור קווי קיטור שבהם נעל מתכת חשופה תבזבז אנרגיה ותיצור סכנת שריפה, וכן עבור מתקני LNG שיכולים להוביל לפגיעה במתקני LNG ולגרום להם נזק. בכל מקרה, הדרישה זהה: לשאת את משקל הצינור בצורה אמינה תוך שמירה על רציפות הבידוד ומחסום האדים.

כיצד פועלת למעשה נעל צינור מבודדת

הרעיון המרכזי הוא פשוט - בלוק בידוד קשיח ונושא עומס יושב בין הצינור לעריסת התמיכה המתכתית. הצינור מונח על הבידוד, הבידוד יושב בנעל ונעל המתכת מעבירה את העומס למבנה. אבל כדי שהגוש הזה ישרוד שנים של תנועת צינור ורכיבה תרמית מבלי להיסדק, להזיז או לאבד את ביצועי הבידוד שלו, נדרשים הדברים הבאים:

חומר הבלוק נבחר עבור טווח הטמפרטורות. עבור מים קרים ושירותים קרים עד כ-50 מעלות צלזיוס, אנו משתמשים בדרך כלל בפוליאיזוציאנורט בצפיפות גבוהה (PIR) או זכוכית סלולרית. עבור קווי קיטור ושמן חם עד 400 מעלות צלזיוס ומעלה, אנו משתמשים בחומרים על בסיס סידן סיליקט או פרלייט. המאפיין המרכזי הוא חוזק לחיצה בטמפרטורת התכנון - מה שמחזיק בטמפרטורת החדר עשוי להתרכך ב-200 מעלות צלזיוס.

בלוק הבידוד מוקף במלואו. טבעת שמירה ממתכת או דופן נעל מרותכת מקיפה את הבלוק מכל צדדיו, ומונעת ממנו לצאת החוצה תחת תנועת צינור צידית או רטט. הבלוק יושב על לוחית בסיס פלדה עם ריתוך רציף, כך שאין נתיב ישיר ממתכת לצינור לחום שיעקוף את הבידוד.

נתיב מחסום האדים נועד להיות ללא הפרעה. בצינורות קרים, חדירת לחות היא האויב. אנו מוודאים שעיצוב הנעל מאפשר למחסום האדים המיושם באתר על בידוד הצינור להיסגר באופן רציף על גוש הבידוד של הנעל או על מעיל המתכת שלה, ללא רווחים שיאפשרו לאוויר לח להגיע למשטח הקר.

גמישות עיצובית התואמת את תנאי האתר האמיתיים

אנחנו לא מתייחסים לנעלי צינור מבודדות כאל פריטי מדף מכיוון שאין שני מפרטי בידוד זהים לחלוטין. אנו בונים כל נעל כך שתתאים:

קוטר הצינור ועובי הבידוד שלך (בין אם זה 25 מ"מ של זכוכית מוקצפת או 150 מ"מ של צמר מינרלי).

סוג מערכת הבידוד המיושמת בשטח - אנו יכולים לחתוך מראש את הבידוד המשני כך שיתאים לגוף הנעל ולספק פרופיל חיפוי המפשט את גימור האתר.

תנאי תנועת הצינור. אם הצינור מחליק, נוכל לשלב פלטת החלקה ספוגת PTFE או גרפיט על בסיס הנעל, כאשר משטח החיכוך הנמוך מחובר ליריעה נושאת עומס מנירוסטה המגנה על גוש הבידוד מפני כוחות גזירה.

דרישות מיוחדות כמו בידוד מדורג אש, ציפויים נגד שחיקה על חלקי המתכת, או חורי ניקוז למניעת איסוף מים במתקנים חיצוניים.

מה שאתה מקבל עם כל משלוח

הזמנת נעלי צינור מבודדות של Tianshun כוללת את כל התיעוד שהפקח שלך יבקש:

תעודות EN 10204 סוג 3.1 לרכיבי הפלדה.

גיליונות נתונים של חומרי בידוד עם ערכי חוזק דחיסה וערכי מוליכות תרמית בטמפרטורת התכנון.

דוחות בדיקת מימד המאשרים את עובי הבלוק, גובה הנעל וממדי לוחית הבסיס.

טען תעודות בדיקה אם נדרש על פי מפרט הפרויקט.

יישומים

צנרת מים צוננים ותמלחות במפעלי קירור מחוזיים ובמרכזי נתונים

קווי קיטור וקונדנסט במפעלי תעשייה ותחנות כוח

LNG וצנרת נוזל קריוגנית שבה יש להימנע לחלוטין מנקודות קור

מתקני קירור ואחסון

כל צינור מבודד הפועל על מתלה צינורות, שבו חשובות יעילות אנרגיה ועלויות תחזוקה ארוכות טווח

למה טיאנשון?

אנחנו יצרן תמיכה מומחה, לא ספק כללי של אביזרי צנרת. כאשר אתה שולח לנו את רשימת קווי הצנרת ומפרט הבידוד שלך, צוות ההנדסה שלנו יבדוק את העומס על כל נעל, יאשר את תאימות חומרי הבידוד ויסמן כל מיקומים שבהם מידות הנעל הסטנדרטיות לא יתאימו למבנה הזמין. רמת בדיקה זו תופסת בעיות על לוח השרטוטים, לא במהלך ההתקנה. למעלה מ-70% מהעסקים שלנו חוזרים על עצמם - תוצאה ישירה של אספקת נעליים שמתפקדות בדיוק כמצופה מבדיקת ההידרות הראשונה ועד סוף חיי העיצוב.

שאלות נפוצות

ש: האם אתה יכול להתאים בדיוק לסוג ולעובי הבידוד שלי?

ת: כן. אנו ממדים את הנעל ואת הבלוק נושא העומס לפי קוטר הצינור, חומר הבידוד והעובי שצוין ללא כל פשרות.

ש: האם אתה מספק את בלוק הבידוד או שאני מתקין אותו באתר?

ת: אנו מספקים את הנעל עם בלוק הבידוד הנושא את העומס שכבר מחובר ומכוסה בפנים. הבידוד והחיפוי המשני שמסביב מיושמים בדרך כלל באתר, אך אנו יכולים גם לייצר ערכות בידוד מראש.

ש: איך מונעים חום לעבור דרך גוף הנעל המתכתי?

ת: בלוק הבידוד יוצר שבירה תרמית בין הצינור לבסיס המתכת. דופן הנעל לא נוגעת ישירות בצינור, ולכן אין נתיב מתכת רציף לחום שיעקוף את הבידוד.

ש: מה אם הצינור שלי זז בציר עקב התפשטות תרמית?

ת: אנו יכולים להוסיף לוח PTFE או גרפיט לבסיס הנעל, לאפשר לצינור לנוע תוך שמירה על יציבות בלוק הבידוד.

ש: לאילו תקנים עומדות הנעליים הללו?

ת: ייצור פלדה עוקב אחר MSS SP-58 ו-MSS SP-69. חומרי בידוד מסופקים לפי תקני ASTM או EN הספציפיים לפרויקט, ואנו יכולים לעמוד בדרישות סימון CE תחת ה-PED במידת הצורך.
