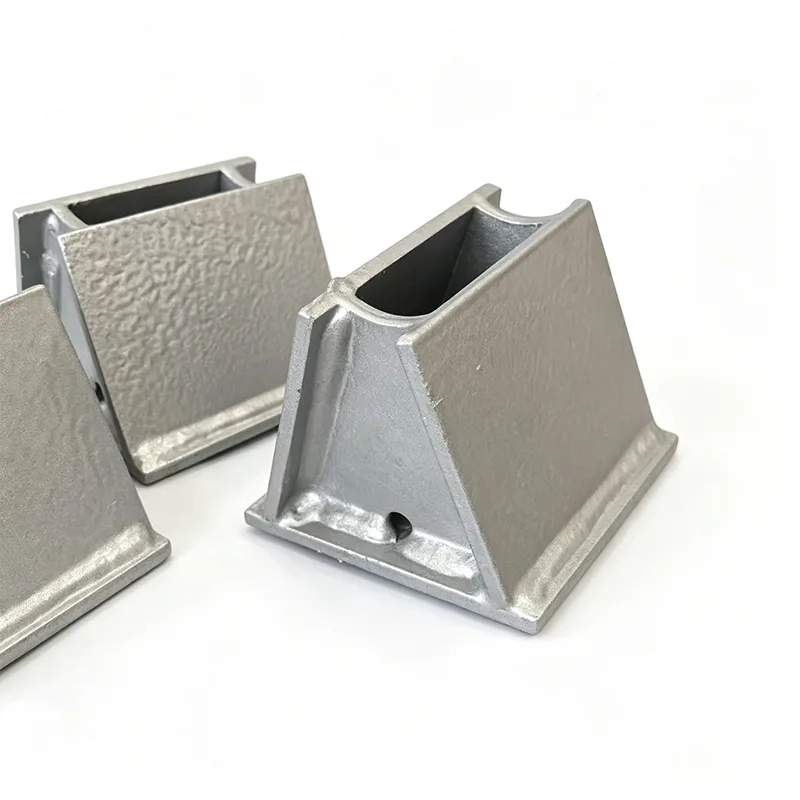

תמיכת נעלי צינור מתכווננות לגובה

על הנייר, גובה צנרת הוא מספר קבוע. באתר זה רק לעתים רחוקות. עמודי פלדה מתיישבים. היסודות זזים מעט. תומך קפיץ נדחס פחות או יותר ממה שחזה מודל הלחץ. כאשר הצינור מגיע בסופו של דבר בגובה 10 מ"מ גבוה מדי או 15 מ"מ נמוך מדי בזרבובית יניקה של משאבה או באוגן מדחס, כפית החיבור למקומו מטילה עומסי זרבובית שהציוד מעולם לא תוכנן לקחת. הדרך הפשוטה ביותר להשיג את הגובה הזה נכון - ולשמור עליו נכון - היא נעל צינור שאתה יכול להתאים.

אנו מייצרים תמיכת נעלי צינור מתכווננות לגובה במפעל שלנו בג'יאנגסו מאז 2012. העיצוב עצמו אינו מסובך, אבל לגרום לו להחזיק מעמד בצורה אמינה תחת משקל מת, תנועה תרמית ורעידות. הנעליים המתכווננות שלנו עושות זאת כעת תחת כותרות קיטור בדרום מזרח אסיה, קווי מים צוננים במזרח התיכון ומתלי צינורות LNG בצפון אמריקה.

איך ההתאמה עובדת - ולמה היא נשארת במקום

הליבה של המכלול היא גזע הברגה העובר בין עריסת הצינור ללוח הבסיס. סיבוב אום הכוונון מעלה או מוריד את הצינור במרווחים עדינים. לאחר הגדרת הגובה, נכנסים לפעולה שני מנגנוני נעילה עצמאיים:

אום נעילה כבד מומנט כנגד הגוף הראשי, ומונע זחילה תחת עומס אנכי.

בגדלים גדולים יותר, בורג נעילה משני או צווארון מפוצל החוסם סיבוב מכני, אפילו תחת רטט מתמשך ממדחסים חוזרים או קווי גז בזרימה גבוהה.

כל נעל נבדקת במפעל עד פי 1.5 מהקיבולת הנקובת שלה לפני המשלוח. רכיבי ההברגה מעובדים ממוט עגול - לא נחתך ממוט הברגה - כך שהחוטים נושאי העומס הם בעלי פרופיל מלא וחופשיים ממגבות הלחץ שיכולות לפצח חתך סטנדרטי תחת כיפוף.

חומרים התואמים את השירות שלך

נעליים מתכווננות סטנדרטיות מיוצרות מפלדת פחמן, עם גלוון בטבילה חמה כהגנה מפני קורוזיה ברירת המחדל. עבור סביבות קורוזיביות או שטיפה, אנו מספקים גרסאות נירוסטה לחלוטין ב-304L או 316L. משטחי ההברגה מצופים בתרכובת נגד התכתשות במהלך ההרכבה כדי למנוע התפיסה - זה חשוב כי אום כוונון שלא ניתן לסובב במקום אינו מתכוונן עוד.

כאשר תומך נעלי צינור מתכוונן לגובה חם או קר, אנו משלבים בלוק בידוד נושא עומס (PIR או זכוכית סלולרית) בין עריסת הצינור לגזע התמיכה. גודל הבידוד מתאים לעובי בידוד הצינור, ונתיב מחסום האדים נשאר רציף - ללא נקודות קור, ללא עיבוי.

איפה נעלי צינור מתכווננות עושות את ההבדל

צנרת היניקה והפריקה של משאבה ומדחס, שבה עומסי הזרבובית חייבים להישאר בתוך המעטפת המותרת של היצרן.

תומכי מתלה צינורות באזורים הכפופים להתיישבות קרקע או התפרצות כפור.

קווים הזקוקים לשיפוע מדוייק לניקוז או זרימת תהליך, כגון צנרת ניפוח בדוד או קווי גז דלק.

מערכות נתמכות קפיצים שבהן המיקום הקר מצריך כוונון עדין לאחר העברת עומס מתומכים זמניים.

שיפוצים וחיבורים, שבהם גובה הצינור הקיים לא ממש תואם את הניתוב החדש.

רוב התמיכות המתכווננות בשוק הן פריטי קטלוג עם נסיעות מוגבלות או חלקים מותאמים אישית לחלוטין עם זמני אספקה ​​ארוכים. אנחנו יושבים בין לבין: אנחנו יכולים לקחת עיצוב סטנדרטי ולשנות את טווח הגובה, ממדי לוחית הבסיס או עובי הבידוד למפרט הפרויקט שלך - בדרך כלל תוך אותו זמן אספקה ​​כמו נעל קבועה. צוות ההנדסה שלנו עובד ישירות מרשימת האיזומטריה והתמיכה שלך, וישאל אותך לגבי עומס ההידרות, טמפרטורת התכנון והתנועה הצפויה לפני שנסיים את השרטוט. רמת הבדיקה הזו היא שהופכת נעל מתכווננת פשוטה לתמיכה שלא תצטרך לחזור עליה במהלך ההפעלה.

שאלות נפוצות

ש: כמה טווח התאמה אתה יכול לספק?

ת: עיצובים סטנדרטיים מציעים נסיעה של ±25 מ"מ עד ±100 מ"מ. טווחים גדולים יותר אפשריים - ספר לנו מה אתה צריך.

ש: האם ההגדרה תחזיק תחת רטט?

ת: כן. אנו משתמשים באגוז נעילה בתוספת תכונה מכנית נגד סיבוב בכל הגדלים. המכלול נבדק במפעל כדי להישאר יציב תחת עומס מחזורי.

ש: האם ניתן לכוונן את הנעל בזמן שהצינור טעון?

ת: התאמות חיתוך קלות יכולות להיעשות בדרך כלל תחת משקל מת. לתיקונים גדולים יותר, אנו ממליצים להוריד תחילה את העומס כדי להגן על החוטים.

ש: האם אתה מציע גרסה לצינורות קרים או חמים מבודדים?

ת: כן. אנו משלבים בלוק בידוד נושא עומס בגודל של עובי הבידוד שלך, שלם עם נתיב מחסום אדים אטום.
