כיצד יכולה תמיכת מתלה קפיצים לשפר את הבטיחות והיציבות של מערכות צנרת תעשייתיות

תומך מתלה קפיץממלא תפקיד קריטי בשליטה על משקל הצינור, תנועה תרמית ורטט במערכות צנרת תעשייתיות תובעניות. Tianshun מספקת פתרונות מתלה קפיצים מהונדסים עם דירוגי עומס מ-10 N עד 100,000 N ויכולות תזוזה של עד 200 מ"מ, התומכים ביישומים במתקני חשמל, פטרוכימיה, LNG, בתי זיקוק, חימום, תרופות ועיבוד מזון.

תמיכת מתלה קפיצית שנבחרה כהלכה מאפשרת למערכת צנרת לנוע בבטחה כאשר טמפרטורת ההפעלה משתנה תוך שמירה על תמיכה אנכית מבוקרת. שלא כמו מתלים קשיחים, מערכות מבוססות קפיצים יכולות להכיל התרחבות והתכווצות תרמית, לפזר עומסים בצורה יעילה יותר ולסייע בהפחתת הלחץ המועבר לצינורות ולציוד מחובר. Tianshun מייצרת מכלולי מתלה קפיצים באמצעות פלדות קפיציות כגון 60Si2MnA ו-50CrVA, עם אפשרויות לבתי פלדת פחמן, ציפוי מגן, חיבורים מותאמים אישית ודרישות עומס ותזוזה ספציפיות לפרויקט. הבנת המבנה, עקרון העבודה, המפרטים, דרישות הבדיקה ותנאי היישום חיוניים בעת בחירת תמיכה לצנרת תעשייתית.

תוֹכֶן הָעִניָנִים

מה זה תומך מתלה קפיץ?

כיצד פועל תומך מתלה קפיץ?

מהם הרכיבים העיקריים?

מהם יתרונות הביצועים העיקריים?

אילו פרמטרים טכניים צריכים מהנדסים לבדוק?

היכן משתמשים בתומכי מתלה קפיצים?

תמיכת קפיצים משתנה לעומת קבועה

כיצד נבדקים תומכי מתלה קפיצים?

כיצד עליך לבחור את התמיכה הנכונה?

שאלות נפוצות

קבלו פתרון מתלה קפיצים מותאם אישית

מה זה תומך מתלה קפיץ?

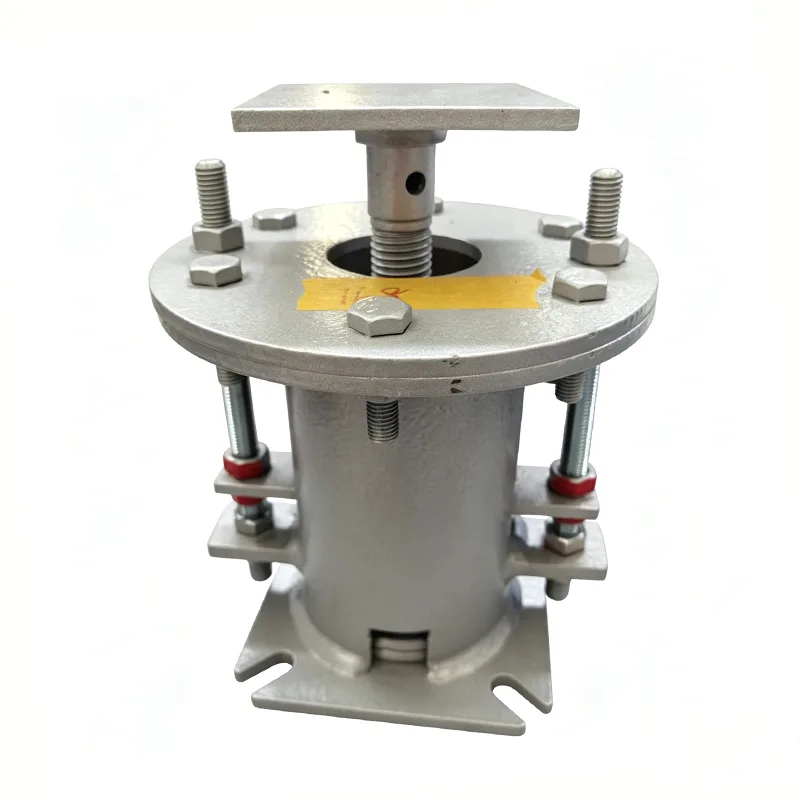

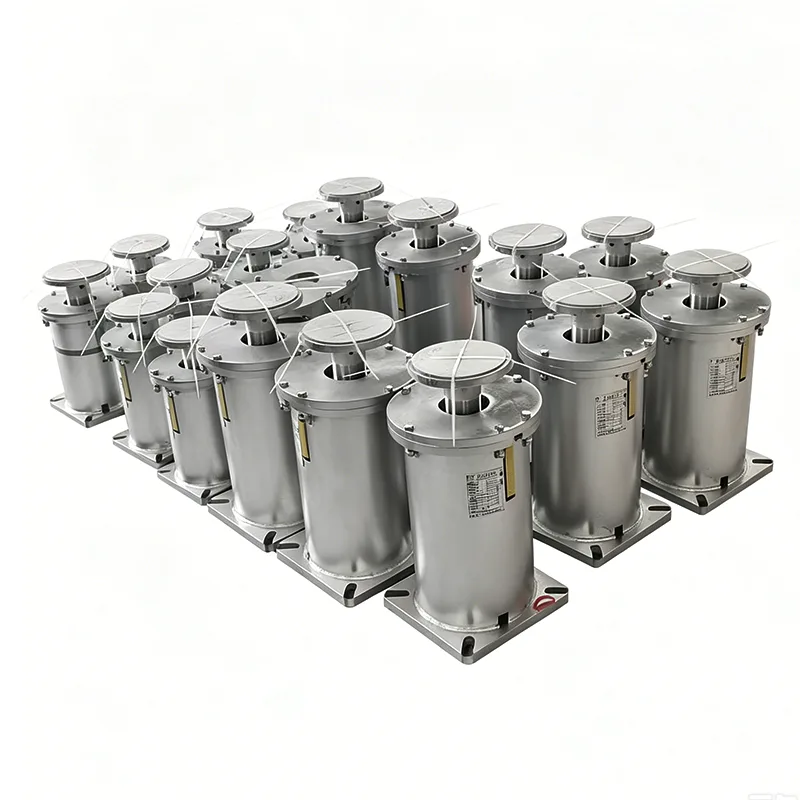

תומך מתלה קפיץ הוא תומך צנרת מכני שנועד לשאת את משקלו של צינור תוך מתן אפשרות לתנועה אנכית מבוקרת. הוא משתמש בהתנהגות האלסטית של קפיץ כדי להתאים לתנועה שנוצרת על ידי שינויי טמפרטורה, עומסי הפעלה ותנאי שירות אחרים.

כאשר צינור תהליך מתחמם, הוא יכול להתרחב ולנוע ממקומו הקר. כאשר הוא מתקרר, הצינור מתכווץ. תמיכה נוקשה יכולה להגביל תנועה זו ועלולה ליצור לחץ נוסף בצינור. מתלה קפיצי מהונדס כהלכה מספק כוח תומך תוך שהוא מאפשר לצינור לנוע בטווח הנסיעה המתוכנן שלו.

זה הופך תומכים מבוססי קפיצים לשימושיים במיוחד עבור קווי קיטור, צנרת בתהליך בטמפרטורה גבוהה, מערכות ייצור חשמל, מתקנים פטרוכימיים, בתי זיקוק ומתקנים אחרים שבהם יש לקחת בחשבון תזוזה תרמית במהלך תכנון מתח הצינור.

עבור מהנדסי פרויקט, אין לבחור את התמיכה רק לפי גודל צינור נומינלי. יש להעריך עומס הפעלה, עומסים חמים וקרים, תנועה צפויה, כיוון ההתקנה, טמפרטורה, ממדי חיבור ותקני עיצוב ישימים.

כיצד פועל תומך מתלה קפיץ?

עקרון הפעולה הבסיסי הוא פשוט: מכלול הקפיץ יוצר כוח תמיכה מבוקר תוך שהוא מאפשר תזוזה אנכית של הצינור.

1. עומס צינור מועבר:המתלה מעביר חלק ממשקל הצינור ועומס התפעול למבנה התומך.
2. שינויי טמפרטורה גורמים לתנועה:כאשר הצינור מתחמם או מתקרר, התפשטות או התכווצות תרמית גורמת לתנועה אנכית.
3. האביב משיב:הקפיץ נדחס או מתארך בהתאם לכיוון וגודל התנועה.
4. התנועה נשארת מבוקרת:התמיכה מתאימה לתזוזה מתוכננת במקום לאלץ את הצינור למצב קבוע.
5. העומס מופץ:בחירת תמיכה נכונה עוזרת למנוע עומס מקומי מוגזם בתומכי צינור וציוד מחובר.

בתכנון צנרת פרקטי, מתלה הקפיץ פועל כחלק ממערכת תמיכה גדולה יותר. ניתן להשתמש בנעלי צינור, תומכים קשיחים, מדריכים, עוגנים ורכיבים אחרים יחד בהתאם לניתוח הלחץ בצנרת ודרישות הפרויקט.

מהם הרכיבים העיקריים?

האמינות של מתלה קפיצים תלויה באינטראקציה בין מכלול הקפיץ שלו, הדיור, מנגנון ההתאמה וחומרת החיבור שלו. תצורה טיפוסית כוללת את הרכיבים הבאים:

ניתן להתאים מידות חיבור ואביזרים כאשר התצורות הסטנדרטיות אינן תואמות את תנאי ההתקנה. זה חשוב במיוחד עבור פרויקטי שיפוץ או מתלים מורכבים לצינורות שבהם שטח ההתקנה הפנוי מוגבל.

מהם יתרונות הביצועים העיקריים?

פיצוי תנועה תרמית

היתרון העיקרי הוא היכולת להכיל תנועת צינור אנכית הנגרמת על ידי שינויי טמפרטורה. עיצובי מתלי הקפיץ הסטנדרטיים של Tianshun יכולים לספק אפשרויות תזוזה מדורגות של 50, 80, 120, 150 ו-200 מ"מ, בהתאם לתצורה שנבחרה.

תמיכת עומס מבוקרת

צינורות תעשייתיים יכולים להיות כבדים יותר במהלך הפעולה בגלל נוזלי תהליך, בידוד ותנאי שירות משתנים. מכלול קפיץ שצוין כהלכה עוזר לשמור על תמיכה מבוקרת לאורך כל מחזור הפעולה.

העברת רטט מופחתת

סידורים הנתמכים בקפיצים יכולים לסייע בהפחתת ההעברה הישירה של רטט הצינור לאברי המבנה. זה יכול להיות בעל ערך סביב ציוד מסתובב, מערכות קיטור, ציוד תהליך ומתקנים אחרים שבהם בקרת רטט חשובה.

גמישות בהתקנה

מנגנוני כוונון מאפשרים למתקינים לכוונן עדין את מיקום התמיכה והעומס במהלך ההתקנה. זה יכול לפשט את יישור השדה בהשוואה לסידור תמיכה נוקשה לחלוטין.

התאמה לפרויקטים שונים

ניתן לתכנן מכלולי קולב קפיצים סביב עומסים שונים, דרישות נסיעה, חומרים, סוגי חיבור ותנאי סביבה. Tianshun מספקת גם פתרונות מותאמים אישית לדרישות עומס, תזוזה, טמפרטורה וחיבור מיוחדים.

אילו פרמטרים טכניים צריכים מהנדסים לבדוק?

לפני הזמנת קולב קפיצים, על המהנדסים לקבוע את תנאי ההפעלה בפועל במקום לבחור יחידה רק לפי קוטר הצינור. המפרטים הבאים חשובים במיוחד:

עבור פרויקטים בינלאומיים של EPC, מהנדסים עשויים גם לציין תקנים ספציפיים לפרויקט, תעודות חומר, דרישות בדיקה או עדות של צד שלישי. יש לאשר דרישות אלה לפני תחילת הייצור.

היכן משתמשים בתומכי מתלה קפיצים?

תומכי קפיצים מתאימים לצנרת תעשייתית שבה תמיכת עומס חייבת להתקיים במקביל לתנועה תרמית מבוקרת. יישומים נפוצים כוללים:

• צנרת קיטור ומים של תחנת כוח תרמית
• מערכות עזר לתחנת כוח גרעינית
• צינורות תהליכים פטרוכימיים
• תנור זיקוק נפט וצנרת עמודים
• צינורות מסוף LNG וגפ"מ
• רשתות הסקה מרכזיות עירוניות
• צנרת תהליך פרמצבטי
• צנרת סניטרית לעיבוד מזון
• קווי קיטור בטמפרטורה גבוהה ובלחץ גבוה

עבור מתקנים כימיים ופטרוכימיים, הגנה על פני השטח ובחירת החומרים יכולים להיות חשובים במיוחד מכיוון שהתמיכה עשויה להיות חשופה ללחות, לאווירה קורוזיבית או לטמפרטורות עבודה תובעניות.

תמיכת קפיצים משתנה לעומת קבועה: מה ההבדל?

אחת ההחלטות החשובות ביותר בתכנון תמיכת צינורות היא האם היישום דורש תצורת קפיץ משתנה או קבועה.

תמיכה קפיצית משתנה עשויה להיות מתאימה כאשר השינוי בכוח התומך נשאר מקובל במסגרת תכנון הלחץ של הצנרת. ניתן לשקול סידור קפיצים קבוע כאשר לציוד המחובר יש שינויי עומס מותרים הדוקים יותר או כאשר צפויה תנועה אנכית משמעותית.

הבחירה הנכונה צריכה להתבסס על ניתוח מתח הצנרת של הפרויקט, תנאי עומס חם וקר, כיוון התנועה ומגבלות חרירי הציוד.

כיצד נבדקים תומכי מתלה קפיצים?

אבטחת האיכות חשובה במיוחד מכיוון שמתלה קפיץ הוא מרכיב נושא עומס. הבדיקה צריכה לאמת לא רק מידות חיצוניות אלא גם מצב החומר, ביצועי קפיצים, התנהגות עומס וציפוי מגן.

פעילויות בדיקה ובדיקה אופייניות כוללות:

1. בדיקה ויזואלית וממדית
2. זיהוי חומר חיובי (PMI), במידת הצורך
3. בדיקת קשיות
4. בדיקת חלקיקים מגנטיים או בדיקת חודר נוזלים במידת הצורך
5. בדיקת עומס קפיץ
6. אימות עקומת עומס-תזוזה
7. בדיקת עובי הציפוי
8. בדיקת הרכבה סופית

ניתן לספק דוחות בדיקות מפעל ודוחות בדיקת חומרים עבור הזמנות רלוונטיות. עבור פרויקטים הדורשים אימות נוסף, ניתן לארגן גם בדיקת צד שלישי, בדיקות עדים, בדיקת חומרים, ריתוך NDT או בדיקה לפני משלוח בהתאם לדרישות החוזה.

כיצד עליך לבחור את תמיכת מתלה הקפיץ המתאימה?

בחירה נכונה מתחילה בנתונים הנדסיים. חבילת מפרט שימושית צריכה לכלול את המידע הבא:

• גודל ותצורה של צינור
• עומסים הפעלה ומותקנים
• תנאי עומס חם וקר
• תזוזה אנכית צפויה
• כיוון תנועה
• טמפרטורת הפעלה ועיצוב
• סידור הרכבה נדרש
• מידות חיבור
• דרישות חומר וציפוי
• תקני עיצוב ובדיקה ישימים

עבור מערכות מורכבות, אספקת מתח הצנרת איזומטרי או לוח זמנים תמיכה רלוונטי יכול לשפר משמעותית את הדיוק של בחירת המתלה. לאחר מכן המהנדסים יכולים להעריך אם קפיץ משתנה, קפיץ קבוע או סידור תמיכה אחר מתאים.

כאשר המידות הסטנדרטיות אינן מתאימות, פתרונות מתלה קפיצים מותאמים יכולים לכלול יכולות עומס מיוחדות, חיבורים לא סטנדרטיים, ממדי התקנה מותאמים אישית, חומרים עמידים בפני קורוזיה ועיצובים עבור סביבות בטמפרטורה גבוהה או נמוכה.

שאלות נפוצות על תמיכת קפיץ קולב

1. מה המטרה העיקרית של תומך מתלה קפיץ?

מטרתו העיקרית היא לתמוך בעומסי צינור תוך מתן אפשרות לתנועה אנכית מבוקרת הנגרמת על ידי התפשטות והתכווצות תרמית. זה יכול גם לעזור להפחית את העברת הרטט ולשמור על מצב תמיכה יציב יותר במהלך הפעולה.

2. באיזה טווח עומס יכול מתלה קפיץ Tianshun להתמודד?

טווח המוצרים הסטנדרטיים המוזכרים מכסה עומסי עבודה מ-10 N עד 100,000 N. הבחירה בפועל תלויה בתנאי ההפעלה של הצינור, דרישות העומס, הנסיעה ונתוני התכנון של הפרויקט.

3. כמה תזוזה יכול להכיל מתלה הקפיץ?

אפשרויות תזוזה סטנדרטיות כוללות 50 מ"מ, 80 מ"מ, 120 מ"מ, 150 מ"מ ו-200 מ"מ. ניתן להעריך דרישות נסיעה מותאמות אישית בהתאם לתנועת הצנרת בפועל.

4. באילו חומרים משתמשים בדרך כלל להרכבת הקפיץ?

חומרי קפיצים נפוצים כוללים 60Si2MnA ו-50CrVA. חומרי דיור יכולים לכלול פלדת פחמן Q235B ו-Q345B, בעוד טיפול פני השטח עשוי להשתמש בציפויים עשירים באבץ אפוקסי או בגלוון חם.

5. מתי יש לשקול תמיכת קפיץ קבועה?

ניתן לשקול תמיכה קפיצית קבועה כאשר הצינור חווה תנועה אנכית משמעותית או כאשר ציוד מחובר דורש כוח תומך שיישאר כמעט קבוע לאורך המסע המתוכנן. הבחירה הסופית צריכה לעקוב אחר ניתוח מתח בצנרת ודרישות הפרויקט.

6. האם ניתן להתאים אישית תומך מתלה קפיץ?

כֵּן. ההתאמה האישית יכולה לכסות דרישות עומס ותזוזה, בחירת חומר, סוגי חיבור, ממדי התקנה, תנאי סביבה ודרישות ספציפיות אחרות לפרויקט.

קבלו פתרון מתלה קפיצים מותאם אישית

מערכת תומכת קפיצים אמינה מתחילה בנתונים הנדסיים מדויקים, בחירת חומר מתאים, ייצור מבוקר ובדיקות מתועדות. Tianshun משלב ניסיון בייצור תומך קפיצים עם שירותי הנדסה מותאמים אישית ליישומי צנרת תעשייתית. אם אתם מתכננים פרויקט צנרת חשמל, פטרוכימיה, בית זיקוק, LNG, חימום, פרמצבטיקה או צנרת אחרת, שתפו את העומס, התזוזה, הטמפרטורה, החיבור והכמות שלכם עם צוות ההנדסה. למידע נוסף על תמיכת מתלה קפיצי Tianshun אופנה אלינולקבלת המלצה והצעת מחיר ספציפית לפרויקט.
