מערכות צנרת בתעשיית האנרגיה פועלות בתנאי עבודה מורכבים, המתאפיינים בדרך כלל בטמפרטורה גבוהה ולחץ גבוה, מדיה דליקים ונפיצים ותקופות פעולה רצופות ארוכות. כשל בתומכי צינור עלול להוביל לקרע בצנרת, דליפת מדיה ואפילו תאונות בטיחות גדולות.
איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.
כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.
מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

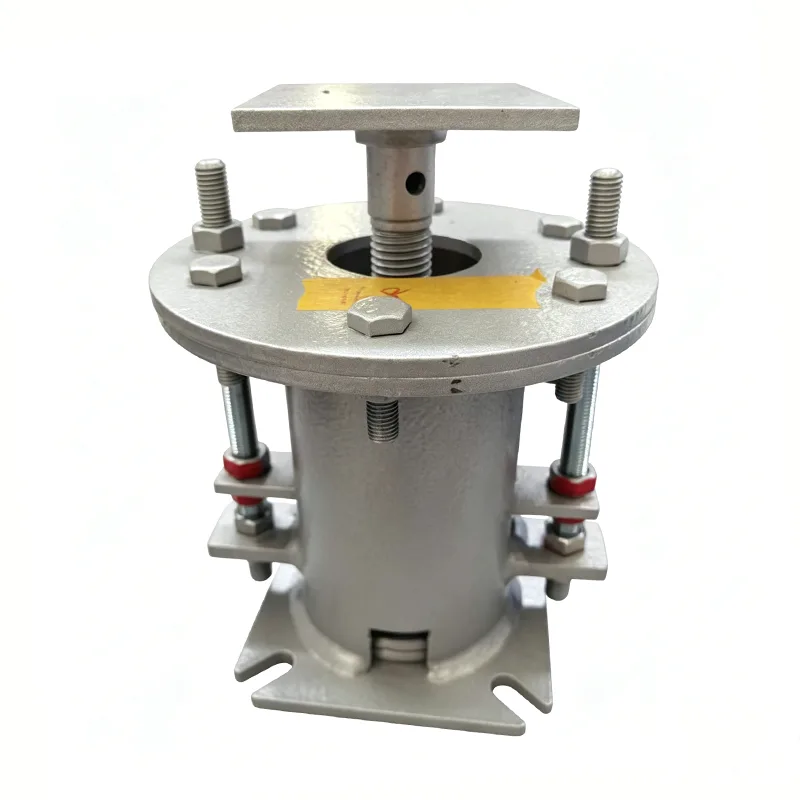

תומך קפיצי משתנה של תעשיית האנרגיה הוא מכשיר תמיכה ייעודי לצינור אלסטי שתוכנן במיוחד עבור תעשיית האנרגיה. הוא שומר על ביצועים יציבים בתנאי עבודה קיצוניים ומבטיח הפעלה בטוחה ואמינה של מתקני אנרגיה.
תומך קפיצים משתנה של תעשיית האנרגיה סופג תזוזה תרמית של צינורות הנגרמת על ידי שינויי טמפרטורה באמצעות עיוות אלסטי של קפיצים, תוך שהוא נושא משקל עצמי של צינור ועומסים נוספים.
עם 14 שנות ניסיון בשירות מערכות תמיכה בצנרת בתעשיית האנרגיה, יאנגג'ואו Tianshun Pipeline יישמה בהצלחה את מוצריה ליותר מ-300 פרויקטי אנרגיה ברחבי העולם, כולל תשתית קריטית כגון תחנות כוח תרמיות, תחנות כוח גרעיניות, מסופי LNG וצינורות גז טבעי למרחקים ארוכים.
| טבלת מפרט קפיץ קולב משתנה | דוּגמָה |
| סוג מתלה / תצורה | סוג A, B, C, D, E, F, G |
| גודל קפיץ / מס' | מס' 0 - מס' 22 |
| טווח נסיעות | 30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ 180 מ"מ |
| עומס הפעלה | 0.2 קילוואן - 400 קילוואן |
| עומס מותקן (עומס קר) | kN / kgf |
| עומס הפעלה (עומס חם) | kN / kgf |
| כיוון תנועה | כלפי מעלה/למטה |
| שונות (%) | ≤ 25% (סטנדרטי) |
| טיפול פני השטח | טבילה חמה / צבוע |
| חומר דיור | פלדת פחמן (Q235/Q355) |
▶ עיצוב באמינות גבוהה: כל הרכיבים הקריטיים מאמצים עיצוב מיותר עם מקדם בטיחות של לא פחות מפי 1.6.
▶ יכולת הסתגלות רחבה לטמפרטורה: פועל בדרך כלל בסביבות טמפרטורה קיצוניות הנעות בין -196℃ ל-+600℃.
▶ התנגדות מעולה לעייפות: קפיצים עברו 150,000 מחזורי עייפות כדי לעמוד בדרישות התפעול הרציף לטווח ארוך של מתקני אנרגיה.
▶ דיוק עומס גבוה: נתון לשלושה כיולי עומס לפני המשלוח, עם שגיאה מבוקרת בתוך ±5%.
▶ מבנה נגד התרופפות ואנטי-סיסמי: כולל עיצוב כפול נגד התרופפות, המסוגל לעמוד בפני רעידות אדמה בעוצמה של 8 ורעידות ציוד.
▶ ניתן לכוונון מקוון: מצויד במנגנון כוונון ייעודי לכוונון עומס עדין ללא כיבוי.
|
פריט השוואה |
תומך קפיץ משתנה לשימוש כללי |
תמיכת קפיצים משתנה תעשיית האנרגיה |
|
גורם בטיחות עיצובי |
1.2-1.4 פעמים |
≥1.6 פעמים |
|
טווח טמפרטורות פעולה |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
חיי עייפות |
50,000-100,000 מחזורים |
≥150,000 מחזורים |
|
עיצוב נגד התרופפות |
אגוז בודד נגד התרופפות |
כפולות נגד התרופפות + מנעולים |
|
תקן בדיקה |
בדיקת דגימה |
100% בדיקה מלאה + בדיקת צד שלישי אופציונלית |
|
תנאי עבודה ישימים |
סביבות תעשייתיות כלליות |
תנאים קיצוניים בתעשיית האנרגיה |
תומך קפיץ משתנה של תעשיית האנרגיה נמצא בשימוש נרחב במערכות צינורות של מתקני אנרגיה שונים:
▶ צינורות קיטור ראשיים, צינורות מי הזנה ותעלות גז פליטה/אוויר בתחנות כוח תרמיות
▶ מערכות צינורות עזר קונבנציונליות של אי ואי גרעיני בתחנות כוח גרעיניות
▶ צינורות קריוגניים במסופי LNG ובתחנות גיזוז
▶ תחנות ותאי שסתומים של צינורות גז טבעי למרחקים ארוכים
▶ צינורות שמן הידראולי ושימון בחוות רוח
▶ צינורות נפט להעברת חום בתחנות כוח תרמיות סולאריות
הקמנו תהליך בקרת איכות מיוחד קפדני עבור מוצרי אנרגיה כדי להבטיח שכל תמיכת קפיצים משתנה תעשיית האנרגיה עומדת בסטנדרטים הגבוהים ביותר בתעשייה:
▶ בדיקת כניסת חומר גלם: כל אצווה של פלדה מלווה בתעודת החומר המקורי ועוברת ניתוח ספקטרלי ובדיקת מאפיינים מכניים.
▶ בקרת ייצור קפיץ: מיוצר באמצעות מכונות סלילת קפיצי CNC, כל קפיץ עובר שלוש בדיקות דחיסה מלאות.
▶ בקרת איכות ריתוך: כל תהליכי הריתוך מבוצעים על ידי רתכים מוסמכים וכפופים ל-100% בדיקות לא הרסניות (NDT).
▶ בדיקת ביצועי המוצר המוגמר: כל יחידה עוברת בדיקת עומס מלא וכיול תזוזה.
▶ בדיקה סופית לפני משלוח: מונפקים מסמכי אישור איכות מלאים, כולל דוחות חומרים, דוחות בדיקה ותעודות התאמה.
מערכת ניהול האיכות שלנו מוסמכת לתקן ISO 9001:2015, וכל המוצרים עומדים בסטנדרטים הבינלאומיים לרבות CE, API ו-ASME.
▶ ניתוח מתח בצנרת וחישוב בחירת תמיכה/מתלה בחינם
▶ שירותי עיצוב בהתאמה אישית לפרויקטי אנרגיה ספציפיים
▶ שירותי הדרכה וביצוע התקנה באתר
▶ שירותי בדיקה ותחזוקה שוטפים
▶ אספקת חלקי חילוף לשעת חירום עם מענה לקוחות 24 שעות ביממה
למידע מפורט יותר על תמיכת קפיצים משתנה של תעשיית האנרגיה או בחירה טכנית עבור הפרויקט שלך, אנא צור קשר עם צוות המכירות המקצועי שלנו.
