תמיכת קפיץ משתנה פטרוכימית

מערכות צנרת במפעלים פטרוכימיים פועלות לטווח ארוך תחת טמפרטורה גבוהה, לחץ גבוה, סביבות קורוזיביות ודליקות/נפצות, ודורשות 3-5 שנים של פעולה רציפה ללא הפסקה. בתנאים כאלה, תומכי קפיצים תעשייתיים רגילים מועדים לשבר עייפות קפיצים, ניקוב קורוזיה בדיור וחיבורים רופפים. בעיות אלו לא רק גורמות לריכוז מתח בצנרת המוביל לדליפת מדיה, אלא גם עלולות לגרום להשבתות לא מתוכננות של מפעלים, ולהביא להפסדים כלכליים של עשרות מיליוני יואן.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

תוך התמקדות בסיכונים ספציפיים לתעשייה, פיתחנו את התמיכה הפטרוכימית המשתנה הפטרוכימית הייעודית, המותאמת במלואה לדרישות המחמירות של התעשייה הפטרוכימית מחומרים ומבנה ועד לתהליכי ייצור.

מיקום מוצר ליבה

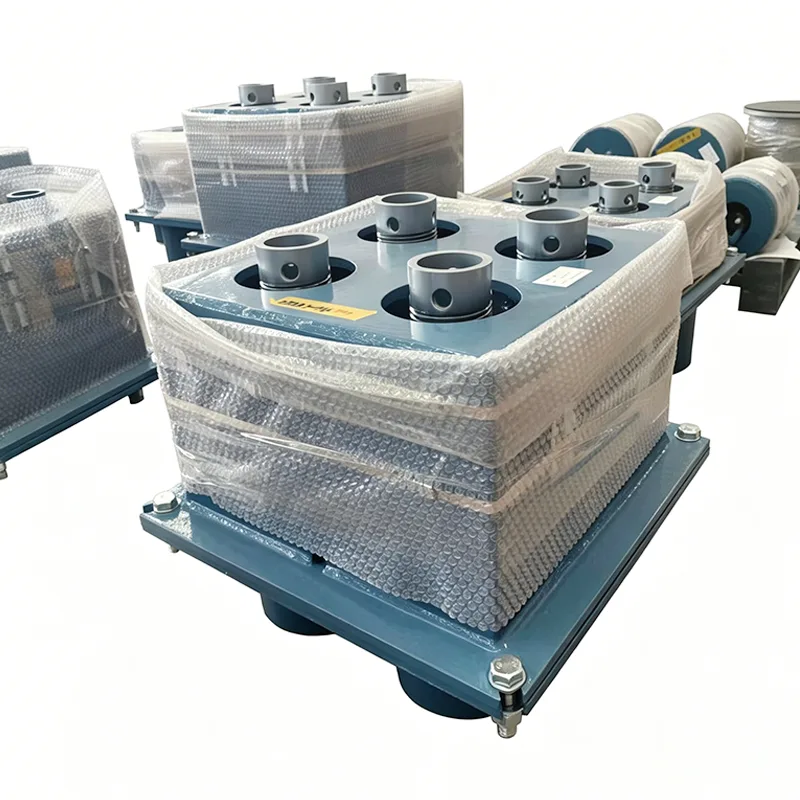

תומך קפיץ משתנה פטרוכימי הוא מוצר תומך צינור אלסטי המיועד אך ורק למפעלים פטרוכימיים. הוא סופג תזוזה אנכית הנגרמת מהתרחבות תרמית והתכווצות של הצינור באמצעות דפורמציה אלסטית של קפיצים, תוך העברת עומסי צינור בצורה אחידה למבנים אזרחיים.

Yangzhou Tianshun Pipeline נכנסה לתחום התמיכה בצנרת הפטרוכימית בשנת 2012. במהלך 14 השנים האחרונות, סיפקנו יותר מ-1.2 מיליון סטים של מוצרים ליותר מ-280 פרויקטים של זיקוק, אתילן ו-LNG ברחבי העולם, עם ביצועי המוצר מאומתים לפי תנאי העבודה בפועל למשך עד 12 שנים.

מפרט טכני של המוצר

מערכת התאמת חומרים וייצור מדויק

פתרון התאמת חומר תלת רמות

בהתבסס על דרישות דרגת הקורוזיה והטמפרטורה של תנאי עבודה שונים, הקמנו מערכת חומרים מדורגת לתמיכות קפיצים משתנים פטרוכימיים כדי למנוע הנדסת יתר או ביצועים לא מספקים:

▶  דרגה בסיסית: בית Q345B + קפיץ 60Si2MnA, מתאים לצינורות שירות בטמפרטורה רגילה ללא קורוזיה חזקה

▶  דרגה מתקדמת: בית נירוסטה 304 + קפיץ 50CrVA עם טיפול גלוון בטבילה חמה, מתאים לקורוזיה בינונית וצינורות תהליך מתחת ל-300℃

▶  דרגה מיוחדת: 316L / בית Hastelloy + קפיץ סגסוגת בטמפרטורה גבוהה על בסיס ניקל, מתאים לקורוזיה חזקה, טמפרטורה גבוהה של 550℃ או תנאי טמפרטורה נמוכה -196℃

בקרת תהליכי ייצור מפתח

כל המוצרים מאמצים תהליכי ייצור CNC סטנדרטיים, עם 100% מעקב אחר נהלי הליבה:

▶  סלילת קפיץ: באמצעות מכונות קפיצי CNC מיובאות מגרמניה, שגיאות גובה הקפיץ והקוטר נשלטות בטווח של 0.1 מ"מ

▶  טיפול בחום: אימוץ כיבוי ואקום + שלושה תהליכי חיסום כדי להעלים לחלוטין את הלחץ הפנימי של הקפיץ, שיפור ההתנגדות לעייפות ב-60%

▶  ריתוך: שימוש בריתוך קשת ארגון, עם בדיקות חודרות של 100% על ריתוכים כדי להבטיח שאין נקבוביות, סדקים או פגמים אחרים

▶  טיפול פני השטח: שלושה תהליכים של הסרת אבץ בהתזת חול + פריימר עשיר באבץ אפוקסי + ציפוי עליון פלואורוקרבון, עם עובי ציפוי כולל של ≥120μm

הבדלי הליבה מתמיכות לשימוש כללי

תרחישי יישום טיפוסיים

תומך קפיצים משתנים פטרוכימיים נמצאים בשימוש נרחב בהתקנות מפתח בכל שרשרת התעשייה הפטרוכימית:

▶  צינורות הולכה של נפט גולמי ושמן מוצר ביחידות זיקוק אטמוספרי ובוואקום

▶  תגובה נפט וגז, צינורות זרימת זרז ביחידות פיצוח קטליטי נוזלי

▶  צינורות גז פיצוח בטמפרטורה גבוהה ואתילן בטמפרטורה נמוכה ביחידות לפיצוח אתילן

▶  צינורות מימן ומוצרי נפט בלחץ גבוה ביחידות הידרופינינג

▶  צינורות גז טבעי נוזלי וגז BOG במסופי LNG

▶  צינורות כניסה/יציאה וכיבוי אש בחוות מיכלי נפט למוצרים

בקרת איכות של תהליך מלא

הקמנו מערכת איכות בלולאה סגורה מתכנון ועד שירות לאחר המכירה כדי להבטיח שכל תמיכת קפיצים משתנה פטרוכימית עומדת בתקני הבטיחות הגבוהים ביותר של התעשייה הפטרוכימית:

▶  בקרת עיצוב: באמצעות תוכנת CAE לניתוח מתח ואופטימיזציה מבנית, כל תוכניות התכנון עוברות בדיקה בשלוש רמות

▶  בקרת חומרי גלם: כל הפלדה מקורה במפעלי פלדה מובילים כמו Baosteel ו- Angang, כאשר כל אצווה נתונה לניתוח ספקטרלי ובדיקת מאפיינים מכניים

▶  בקרת ייצור: נקודות בקרת איכות מוגדרות לתהליכים מרכזיים, כאשר פקחי איכות במשרה מלאה עוקבים ומתעדים לאורך כל הדרך

▶  בקרה לפני משלוח: כל יחידה עוברת בדיקת עומס מלא וכיול תזוזה, עם דוחות חומרים, דוחות בדיקה ותעודות התאמה.

▶  בקרה לאחר מכירה: תקופת אחריות של 12 חודשים עם תיקון או החלפה חינם של מוצרים פגומים, ותמיכה טכנית לכל החיים

מערכת ניהול האיכות שלנו מוסמכת לתקן ISO 9001:2015, וכל המוצרים עומדים בסטנדרטים הבינלאומיים לרבות CE, API ו-ATEX.

שירותים טכניים בלעדיים

▶  חישוב מצב עבודה בחינם וחישוב בחירה: מתן ניתוח מתח מקצועי ופתרונות לבחירת תמיכה/מתלה המבוססים על פרמטרי צינור ותנאי עבודה

▶  התאמה אישית של מוצרים לא סטנדרטיים: שירותי עיצוב אחד לאחד עבור דרישות מיוחדות של עומס, תזוזה או שטח התקנה

▶  הנחיות להתקנה באתר: שליחת מהנדסים מוסמכים להנחות את ההתקנה וההפעלה באתר

▶  שירות בדיקה רגילה: מתן שירותי בדיקה ותחזוקה רבעונית ללקוחות שיתוף פעולה שנתי

▶  תגובת חלקי חילוף לשעת חירום: הקמת מחסן חלפים ייעודי כדי להבטיח שחלקי חילוף לשעת חירום יישלחו תוך 24 שעות

שאלות נפוצות (שאלות נפוצות)

ש: האם ניתן להתאים אישית את תומכי הקפיץ המשתנים הפטרוכימיים שלך עם חומרים מיוחדים?

ת: כן. בנוסף למערכת החומרים התלת-מפלסית הסטנדרטית, אנו יכולים לספק התאמה אישית עם סגסוגות מיוחדות כגון Hastelloy C276, Monel 400 ו-Inconel 625 כדי להתאים לתנאים קיצוניים כגון קורוזיה חזקה וטמפרטורה גבוהה במיוחד. זמן האספקה ​​למוצרי חומר מיוחדים הוא בדרך כלל 45-60 ימים, נא להתייעץ עם צוות המכירות שלנו לפרטים.

ש: האם מוצר זה יכול לעמוד בדרישת הפעלה רציפה של 3-5 שנים של מפעלים פטרוכימיים?

ת: כן. תומכי הקפיצים המשתנים הפטרוכימיים שלנו עברו 150,000 מחזורי עייפות, ופעלו ברציפות עד 12 שנים ללא תקלות בתנאי העבודה בפועל. כל המוצרים מאמצים מבנה כפול נגד התרופפות ועיצוב אטום לחלוטין, מונעים ביעילות התרופפות וקורוזיה במהלך הפעולה, ועומדים במלוא דרישות הפעולה לטווח ארוך.

ש: אילו מסמכי בדיקה כלולים עם כל מוצר בעת המשלוח?

ת: כל מוצר מגיע עם מסמכי אישור איכות מלאים, כולל: תעודת בדיקת חומרי גלם (MTC EN 10204 3.1), דוח בדיקת עומס קפיצים, דוח בדיקת מימד ותעודת התאמה של המוצר. אם נדרשת בדיקת צד שלישי על ידי SGS, BV, TUV או מוסדות אחרים, נוכל לארגן זאת מראש ולהוציא את הדוחות המתאימים.
