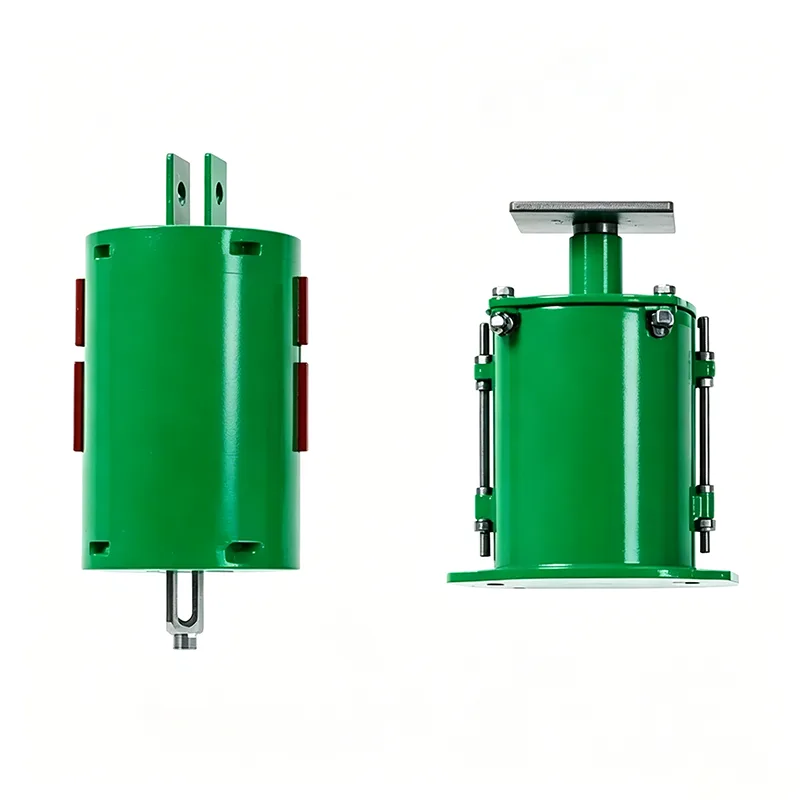

קולב קפיצים תעשייתי

מתלה קפיצים תעשייתי הוא מכשיר תמיכה ייעודי למערכות צנרת תעשייתיות. הוא נועד לשאת את המשקל העצמי של צינורות, לפצות על תזוזה שנגרמה מהתפשטות והתכווצות תרמית ולבודד רעידות מכניות. מאז 2012, Yangzhou Tianshun Piping התמקדה במחקר ופיתוח ובייצור של מוצרים כאלה. במהלך 14 השנים האחרונות, ייצרנו יותר מ-500,000 סטים, אשר מאומצים באופן נרחב בפרויקטים תעשייתיים ברמה גבוהה ברחבי העולם. המוצרים שלנו מיוצרים בהתאם לסטנדרטים הבינלאומיים, ומספקים פתרונות סטנדרטיים ומותאמים כאחד, שיתאימו לתנאי עבודה מגוונים.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

עקרון עבודה

ממנף את התכונות האלסטיות של קפיצים, מתלה קפיצים תעשייתי שומר על כוח תמיכה קבוע כאשר צינורות מייצרים תזוזה אנכית. כאשר צינורות מתרחבים או מתכווצים עקב שינויי טמפרטורה, הקפיצים נמתחים ונדחסים בהתאם. זה מבטיח שעומסי צנרת מועברים באופן שווה למבני בניין, ומונעים קרע בצנרת ונזקי ציוד הנובעים מריכוז מתח שנגרם על ידי אילוצים נוקשים. בינתיים, אפקט השיכוך של קפיצים סופג ביעילות רעידות שנוצרות על ידי משאבות, מדחסים וציוד אחר, ומפחית את העברת הרעש.

מפרט טכני של המוצר

טבלת מפרט קפיץ קולב משתנה	דוּגמָה
סוג מתלה / תצורה	סוג A, B, C, D, E, F, G
גודל קפיץ / מס'	מס' 0 - מס' 22
טווח נסיעות	30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ 180 מ"מ
עומס הפעלה	0.2 קילוואן - 400 קילוואן
עומס מותקן (עומס קר)	kN / kgf
עומס הפעלה (עומס חם)	kN / kgf
כיוון תנועה	כלפי מעלה/למטה
שונות (%)	≤ 25% (סטנדרטי)
טיפול פני השטח	טבילה חמה / צבוע
חומר דיור	פלדת פחמן (Q235/Q355)

תכונות ליבה

▶  דיוק עומס גבוה: כל יחידה מכוילת עומס לפני המסירה, כאשר שגיאת הטעינה נשלטת בתוך ±5%.

▶  התנגדות מעולה לעייפות: כל הקפיצים עברו בדיקות עייפות של 100,000 מחזורים ללא עיוות או שבר קבועים.

▶  מקדם בטיחות גבוה: מקדם הבטיחות בתכנון הוא לא פחות מ-1.5, מה שמבטיח ביצועים אמינים בתנאי עבודה קיצוניים.

▶  ביצועים מעולים נגד קורוזיה: בגימור גלוון בטבילה חמה או ציפוי עשיר באבץ אפוקסי, מתאים לסביבות קורוזיביות כגון אזורי חוף ומפעלים כימיים.

▶  ניטור ויזואלי: מצויד בסולמות תזוזה ברורים להתקנה קלה באתר ובדיקה תפעולית.

השוואת ביצועים

פריטי השוואה	מוצרים רגילים בשוק	מתלה קפיצים תעשייתי של Tianshun
חומר קפיץ	פלדת פחמן רגילה	פלדה קפיצית 60Si2MnA / 50CrVA
תהליך טיפול בחום	מרווה בודדת	טיפול בחום תלת שלבי (מרווה + טמפרור + טיפול ייצוב)
סובלנות עומס	±10% ~ ±15%	בתוך ±5%
חיי עייפות	30,000 מחזורים	מעל 100,000 מחזורים
טיפול פני השטח	ציפוי צבע רגיל	גלוון בחום / פריימר עשיר באבץ אפוקסי + ציפוי עליון
תקן בדיקה	בדיקת דגימה	100% בדיקה מלאה

תרחישי יישום

מתלה קפיץ תעשייתי ישים לכל מערכות הצנרת התעשייתיות הכפופות לתנודות טמפרטורה ורעידות. הוא מתפקד בצורה יוצאת דופן בתרחישים הבאים:

▶  צינורות תהליך בטמפרטורה גבוהה ובלחץ גבוה ליחידות זיקוק נפט

▶  צינורות קיטור ראשיים וצינורות מי הזנה של תחנות כוח

▶  צינורות קריוגניים במסופי קליטת LNG ומפעלי גיזוז

▶  צנרת להעברת חומרי מאכל במפעלי כימיקלים ותרופות

▶  צינורות גזע ראשיים של רשתות הסקה עירוניות

▶  צינורות גז וחמצן במפעלי מתכות ברזל ופלדה

מערכת אבטחת איכות

כל מוצר עובר בדיקות פנימיות מקיפות לפני המשלוח

כיסויי בדיקה בתוך הבית

בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית (כאשר רלוונטי), בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. דוחות בדיקות מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים.

הערה: בדיקות פנימיות אינן בדיקות צד שלישי המוסמכות על ידי ILAC

בדיקות עדים של צד שלישי או בדיקות מעבדה זמינות כשירות אופציונלי, מצוטט בנפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

ניתוח הרכב כימי, בדיקת מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות.

2. ריתוך NDT

בדיקת חלקיקים מגנטיים (MT), בדיקת חודר נוזלים (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

כולל עקומות תזוזה של עומס.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

מה מייחד אותנו

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם מאפשרים בדיקות SGS של צד שלישי ובדיקות עדים, ותומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

שירותים תומכים

▶  שירות בחירה טכנית חינם: אנו מספקים בחירה וחישוב מתלים מקצועיים על סמך פרמטרי צינור ותנאי עבודה בפועל.

▶  עיצוב מותאם אישית: עיצוב לא סטנדרטי לדרישות עומס מיוחד, תזוזה או שטח התקנה מוגבל.

▶  תמיכה טכנית באתר: ניתן לשלוח מהנדסים מקצועיים שידריכו את ההתקנה וההפעלה באתר.

▶  אספקת חלקי חילוף לטווח ארוך: אנו מתחזקים מחסן חלקי חילוף מצויד היטב כדי לספק תמיכה מהירה לדרישות חלקי חילוף.

לפרמטרים טכניים נוספים או פתרונות מותאמים אישית של קולב קפיצים תעשייתי, אנא צור קשר עם צוות המכירות שלנו כדי לקבל מסמכים מפורטים.
