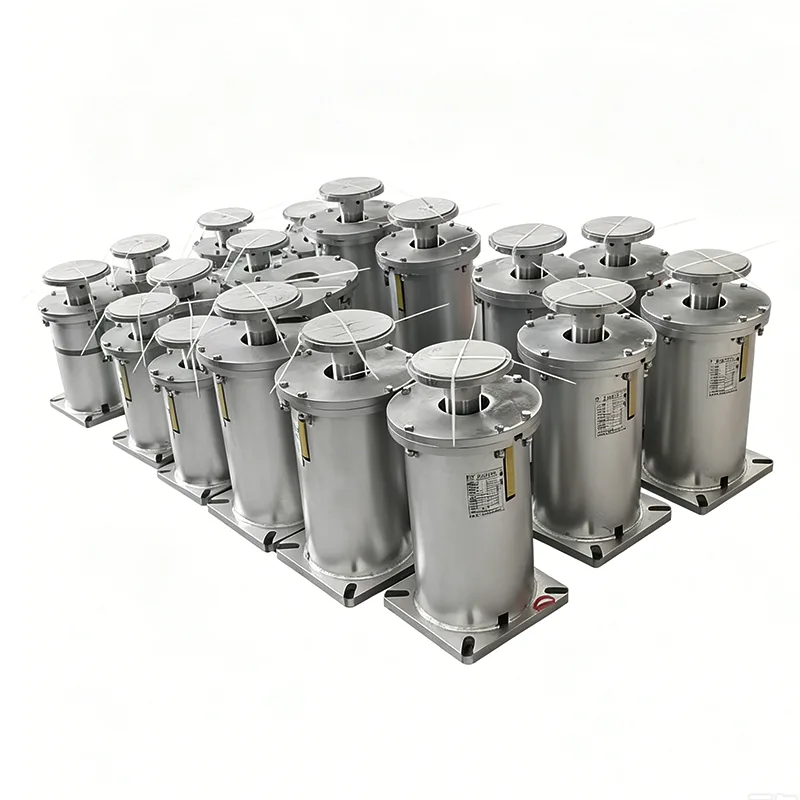

תמיכת קפיץ משתנה לצנרת

תמיכת קפיצים משתנה לצינור הוא התקן תמיכה אלסטי ייעודי שתוכנן לעמוד בתזוזה אנכית של צינורות. הוא מספק כוח תמיכה מתכוונן בטווח התזוזה המותר על ידי מינוף הקשיחות המובנית של קפיצים. כאשר צינורות נעים מעלה ומטה עקב תנודת טמפרטורה, זרימה בינונית או רטט של ציוד, התמיכה מווסתת אוטומטית את כוח המיסב, ובכך מונעת ביעילות ריכוז מתח בצינור ונזק לחיבורי הציוד.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

Yangzhou Tianshun Piping עוסקת בייצור של מוצר זה מאז 2012. עד כה, סיפקנו למעלה מ-800,000 סטים ליותר מ-300 פרויקטים תעשייתיים ברחבי העולם, וביצועי המוצר עברו תוקף מלא על ידי פעולה ארוכת טווח באתר.

מפרט טכני של המוצר

טבלת מפרט קפיץ קולב משתנה	דוּגמָה
סוג מתלה / תצורה	סוג A, B, C, D, E, F, G
גודל קפיץ / מס'	מס' 0 - מס' 22
טווח נסיעות	30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ 180 מ"מ
עומס הפעלה	0.2 קילוואן - 400 קילוואן
עומס מותקן (עומס קר)	kN / kgf
עומס הפעלה (עומס חם)	kN / kgf
כיוון תנועה	כלפי מעלה/למטה
שונות (%)	≤ 25% (סטנדרטי)
טיפול פני השטח	טבילה חמה / צבוע
חומר דיור	פלדת פחמן (Q235/Q355)

עיקרון עיצוב והרכב מבני

מעוצב בהתאם לחוק הוק, הסטייה של הקפיץ עומדת ביחס ישר לעומס המופעל. כאשר הצינור זז כלפי מעלה, דחיסת הקפיץ פוחתת וכוח התמיכה מופחת בהתאם. כאשר הצינור זז כלפי מטה, דחיסת הקפיץ גדלה, מה שמוביל לכוח תמיכה גבוה יותר. תכונה זו מאפשרת לתמיכה להסתגל לשינויים דינמיים של צינורות הפעלה ולשמור על איזון מתח של מערכת הצנרת כולה.

מוצרים סטנדרטיים מורכבים ממרכיבי המפתח הבאים:

▶  קפיץ סלילי גלילי: עשוי מסגסוגת פלדה קפיצית ונתון לטיפול קפדני בחום וטיפולי ייצוב.

▶  לוחות חיבור עליונים ותחתונים: משמשים לחיבור צינורות ומבני בניין, עם מצבי התקנה גמישים הניתנים להתאמה לתנאי האתר.

▶  לוחית חיווי עומס: מציגה עומס קפיץ בזמן אמת ותזוזה של צינור.

▶  התקן נעילה: מאבטח את מיקום הקפיץ לאחר ההתקנה וההפעלה כדי למנוע עיוות במהלך הובלה והקמה באתר.

▶  בית מגן: חוסם כניסת אבק, מי גשמים וחומרי מאכל, כדי להאריך את חיי השירות של המעיין.

מאפיינים טכניים מרכזיים

▶  שיעור שינוי עומס הניתן לשליטה: שיעור שינוי העומס בתכנון נשמר בטווח של 25%, מה שמבטיח חלוקת כוח אחידה על פני מערכת הצנרת.

▶  מבחר רחב של מפרטים: מצויד ב-12 דרגות עומס ו-5 גדלי תזוזה, המכסים את הדרישות של רוב יישומי הצנרת התעשייתיים.

▶  כיול טעינה מראש: מותאם מראש לעומס שצוין לפי דרישות הלקוח לפני המסירה, מוכן לשימוש ישיר לאחר התקנה באתר.

▶  מבנה נגד התרופפות: כל חלקי החיבור מצוידים באומי נעילה ובדסקיות נעילה כדי למנוע התרופפות במהלך הפעולה.

▶  בנייה מודולרית: הרכיבים העיקריים ניתנים להחלפה לצורך תחזוקה והחלפה קלה באתר.

▶  יכולת הסתגלות סביבתית חזקה: ניתן לבחור חומרים תואמים וטיפולי משטח כדי להתאים לתנאי עבודה מגוונים.

השוואת ביצועים עם תומכי צנרת אחרים

פריטי השוואה	תמיכת קפיץ משתנה לצנרת	תמיכת צינור קשיח	תמיכה קבועה באביב
יכולת פיצוי תזוזה	מפצה על תזוזה אנכית של 50-200 מ"מ	אין פיצויי עקירה	מפצה על תזוזה אנכית של 50-400 מ"מ
קצב שינויי עומס	≤ 25%	העומס משתנה בחדות עם תזוזה	≤ 5%
תנאי עבודה ישימים	צינורות עם תזוזה תרמית כללית	צינורות ללא תזוזה או מינימלית	צינורות עם תזוזה גדולה או רגישים לשונות עומס
מורכבות מבנית	בֵּינוֹנִי	פָּשׁוּט	מוּרכָּב
עלות ייצור	בֵּינוֹנִי	נָמוּך	גָבוֹהַ
קושי בהתקנה ותחזוקה	נָמוּך	נָמוּך	גָבוֹהַ

תרחישי יישום טיפוסיים

תומך קפיץ משתנה לצנרת נמצא בשימוש נרחב במערכות צנרת תעשייתיות שונות הכפופות לשינויי טמפרטורה, אידיאלי במיוחד עבור היישומים הבאים:

▶  צינורות קיטור, צינורות מי הזנה וצינורות קונדנסט בתחנות כוח תרמיות

▶  עיבוד צינורות וצינורות חיבור של ציוד לחילופי חום במפעלים פטרוכימיים

▶  תחנות מדחס ותאי שסתומים של צינורות גז טבעי למרחקים ארוכים

▶  צינורות ראשיים ומסעפים של רשתות הסקה עירוניות

▶  צינורות הובלת בוצה במכוני טיהור שפכים

▶  מערכות צנרת בספינות ובפלטפורמות ימיות

ייצור ובקרת איכות בתהליך מלא

בבעלותנו קווי ייצור מודרניים לתומכי קפיצים משתנים, מצוידים במתקנים מקצועיים לרבות מכונות סלילת קפיצים CNC, מכונות בדיקת קפיצים, ספקטרומטרים ומכשירי בדיקה לא הרסניים. כל המוצרים מיוצרים תחת נהלי בקרת איכות קפדניים:

כל מוצר עובר בדיקות פנימיות מקיפות לפני המשלוח

כיסויי בדיקה בתוך הבית

בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית (כאשר רלוונטי), בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. דוחות בדיקות מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים.

הערה: בדיקות פנימיות אינן בדיקות צד שלישי המוסמכות על ידי ILAC

בדיקות עדים של צד שלישי או בדיקות מעבדה זמינות כשירות אופציונלי, מצוטט בנפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

ניתוח הרכב כימי, בדיקת מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות.

2. ריתוך NDT

בדיקת חלקיקים מגנטיים (MT), בדיקת חודר נוזלים (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

כולל עקומות תזוזה של עומס.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

מה מייחד אותנו

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם מאפשרים בדיקות SGS של צד שלישי ובדיקות עדים, ותומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

מדריך בחירה ושירותים תומכים

אנו מספקים הדרכה מקצועית לבחירה כדי לעזור ללקוחות לבחור את המוצרים המתאימים ביותר. כל שעליך לעשות הוא לספק לנו פרמטרים של צינור, טמפרטורת הפעלה, תזוזה, שטח התקנה ומידע רלוונטי אחר, והמהנדסים שלנו יחשבו וימליצו על הדגם והמפרט האופטימלי של תמיכת קפיצים משתנה עבור צינור.

אנו מציעים גם מגוון שלם של שירותים תומכים כדלקמן:

▶  התאמה אישית לא סטנדרטית: מוצרים מעוצבים ומיוצרים בהתאמה אישית לדרישות עומס מיוחד, תזוזה או שטח התקנה מוגבל.

▶  שירות טכני באתר: ניתן לשלוח מהנדסים מקצועיים שידריכו את ההתקנה וההפעלה באתר.

▶  שירות אחריות: כל המוצרים מגיעים עם אחריות של 12 חודשים. מוצרים פגומים יתוקנו או יוחלפו ללא תשלום בתוך תקופת האחריות.

▶  אספקת חלקי חילוף לטווח ארוך: מתוחזק מלאי חלקי חילוף מלא כדי לספק מענה מהיר לדרישות החלפים של הלקוחות.

אנא צור קשר עם צוות המכירות שלנו לקבלת פרטים נוספים והצעות מחיר של תמיכת קפיצים משתנה עבור צינור.
