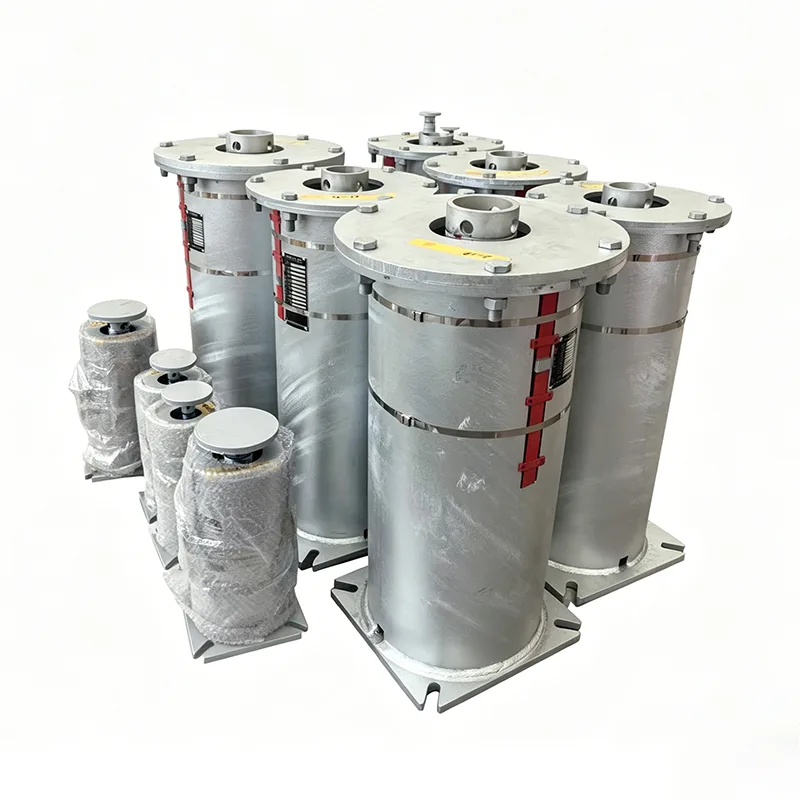

תחנת כוח תרמית תמיכת קפיץ משתנה

במערכות הקיטור המורכבות של מי הקיטור, גז הפליטה והאוויר והפחם המפורק של תחנות כוח תרמיות, תזוזה תרמית של צינורות הנגרמת כתוצאה משינויי טמפרטורה דרסטיים היא סכנה מרכזית המאיימת על בטיחות המערכת. מגובה ב-14 שנים של הצטברות טכנית בתחום תמיכת הצינורות, Yangzhou Tianshun Pipeline Technology Co., Ltd פיתחה במיוחד את התמיכה המשתנה של תחנת הכוח התרמית לתנאי עבודה בכוח תרמי. תוכנן על בסיס עקרון שיווי משקל המומנטים, מוצר זה מספק כוח תמיכה אלסטי מתמשך כאשר תזוזה תרמית אנכית מתרחשת בצינורות, סופג ומפצה ביעילות על מתח העקירה, מונע פגיעה בצינורות וציוד מחובר מלחץ נוסף, ומבטיח פעולה בטוחה לטווח ארוך של תחנות כוח.

איור זה מציג את עקומת ביצועי עקירת העומס של תומך/מתלה קפיץ משתנה, כולל פרמטרים מרכזיים של עומס ותזוזה כדי לאמת את דיוק נושא העומס ואמינות התפעול של המוצר.

כל יחידה כפופה לכיול עומס ובדיקות ביצועים לפני המשלוח. סטיית עומס ההגדרה נשלטת בתוך ±5%, תואמת לתקן הבינלאומי ANSI/MSS-SP-58-2018 וכן NB/T47039-2013.

מוצרים עומדים בדרישות הטכניות עבור מערכות צנרת חשמל, פטרו-כימיה ואחרות. לפי MSS-SP-58-2018, השתנות העומס המקסימלית המותרת עבור יחידות קפיצים משתנות לא תעלה על 25% מהעומס החם ההפעלה בתנועה מלאה.

מפרט טכני של המוצר

טבלת מפרט קפיץ קולב משתנה	דוּגמָה
סוג מתלה / תצורה	סוג A, B, C, D, E, F, G
גודל קפיץ / מס'	מס' 0 - מס' 22
טווח נסיעות	30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ 180 מ"מ
עומס הפעלה	0.2 קילוואן - 400 קילוואן
עומס מותקן (עומס קר)	kN / kgf
עומס הפעלה (עומס חם)	kN / kgf
כיוון תנועה	כלפי מעלה/למטה
שונות (%)	≤ 25% (סטנדרטי)
טיפול פני השטח	טבילה חמה / צבוע
חומר דיור	פלדת פחמן (Q235/Q355)

יישום וערך הנדסי

למערכות צנרת בתחנות כוח תרמיות יש דרישות גבוהות במיוחד לאמינות החלקים התומכים. כאשר תכננו את תמיכת הקפיץ המשתנה של תחנת הכוח התרמית, לקחנו באופן מלא נקודות כאב הנדסיות בחשבון:

ביטול מתח נוסף: בתוך טווח העומס-תזוזה שצוין, מומנט הקפיץ ומומנט העומס שומרים תמיד על איזון דינמי, תוך הימנעות מעיוות צינור או דליפת מפרקים הנגרמת על ידי התפשטות תרמית והתכווצות קרה.

הגדרה מדויקת של מצב קר: היצרן מבצע קביעת דחיסה מוקדמת אך ורק בהתאם לעומס ההתקנה שסופק על ידי המשתמש, ומקבע את לוחית החיווי במצב העבודה התיאורטי במצב קר באמצעות בלוקי מיצוב, ומבטיח שהקפיץ נמצא באופן זמני במצב קשיח במהלך ההתקנה באתר ומניעת מתח מקרי במהלך הבנייה.

ניטור תפעול ותחזוקה אינטואיטיבי: תכנון לוחית חיווי העקירה החיצונית מאפשר לצוות התפעול והתחזוקה לבדוק באופן אינטואיטיבי אם תזוזה של תומך הקפיץ בעומס עבודה עולה בקנה אחד עם התכנון לאחר כניסת הצינור לפעולה רגילה, מה שמקל על תחזוקה מונעת.

בקרת איכות קפדנית ומפרטי התקנה

כל מוצר עובר בדיקות פנימיות מקיפות לפני המשלוח

כיסויי בדיקה בתוך הבית

בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית (כאשר רלוונטי), בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. דוחות בדיקות מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים.

הערה: בדיקות פנימיות אינן בדיקות צד שלישי המוסמכות על ידי ILAC

בדיקות עדים של צד שלישי או בדיקות מעבדה זמינות כשירות אופציונלי, מצוטט בנפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

ניתוח הרכב כימי, בדיקת מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות.

2. ריתוך NDT

בדיקת חלקיקים מגנטיים (MT), בדיקת חודר נוזלים (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

כולל עקומות תזוזה של עומס.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

מה מייחד אותנו

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם מאפשרים בדיקות SGS של צד שלישי ובדיקות עדים, ותומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

מדוע לבחור בתמיכת קפיצים משתנה של תחנת הכוח התרמית של Tianshun?

ניסיון עשיר בפרויקטים של אנרגיה תרמית: המוצרים נמצאים בשימוש נרחב בצינורות מים-קיטור ומערכות השעיה של ציוד דוודים של תחנות כוח תרמיות בבית ובחו"ל, ועמדו במבחנים של מספר מחזורי הפעלה וכיבוי של יחידות.

תמיכה הנדסית מותאמת אישית: אנו מספקים שירותים טכניים בתהליך מלא, מחישוב מתח בצנרת, בחירת סוג והתאמה ועד להנחיות התקנה באתר, ומבטיחים שכל תמיכה תואמת במדויק את תנאי העבודה.

אספקת שרשרת אספקה ​​יציבה: בהסתמך על קווי ייצור אוטומטיים וציוד בדיקה מלא בבסיס ג'יאנגסו שלנו, אנו מבטיחים אספקה ​​בזמן ובאיכות גבוהה של חומרים לפרויקטים של אנרגיה תרמית בכמות גדולה.

תמיכה מלאה במחזור החיים: אנו מקימים קבצי פרויקט בלעדיים ומספקים הערכת מצב והנחיית החלפה במהלך תחזוקה כיבוי, ומפחיתים את סיכוני התפעול והתחזוקה של תחנות כוח.
