תקציר מאמר:מערכות צנרת של בתי הזיקוק פועלות בתנאים קיצוניים הכוללים טמפרטורות גבוהות, תנודות לחץ, רעידות והתפשטות תרמית. אמיןקולב קפיצים משתנה של בית הזיקוקעוזר לשמור על יציבות הצינור על ידי מתן תנועה אנכית מבוקרת ותמיכה בעומס עקבי.טיאנשוןמפתחת פתרונות תמיכת קפיצים מתקדמים המיועדים ליישומי צנרת של בתי זיקוק, פטרוכימיה ותעשייתיים, המסייעים למהנדסים להפחית את ריכוז הלחץ ולשפר את ביצועי המערכת לטווח ארוך.
בתי זיקוק מודרניים מכילים אלפי מטרים של צינורות תהליכים המובילים קיטור, מוצרי נפט, כימיקלים ונוזלים בטמפרטורה גבוהה. במהלך הפעולה, צינורות אלו חווים התרחבות והתכווצות תרמית ללא הרף. ללא מערכות תמיכה מתאימות, תנועה מוגזמת עלולה ליצור לחץ נוסף על צינורות, שסתומים, משאבות וציוד מחובר.
A קולב קפיצים משתנה של בית הזיקוקמיועד לספוג תזוזה תרמית אנכית תוך שמירה על תמיכת עומס אמינה. בניגוד לתומכי צינור קשיחים, מתלי קפיצים מאפשרים תנועה מבוקרת ומפחיתים את הסיכון לעיוות צינור. זה הופך אותם למרכיב חיוני עבור יחידות בתי זיקוק, מפעלים כימיים, מתקני חשמל וסביבות תעשייתיות תובעניות אחרות.
טיאנשון מתמחה בייצור פתרונות תמיכת צנרת תעשייתית, לרבות תומכי קפיצים משתנים, תומכי קפיצים קבועים ומכלולי תמיכת צנרת מותאמים אישית. עם ניסיון הנדסי מקצועי, החברה מספקת פתרונות המתאימים לתנאי תפעול מורכבים של בתי זיקוק.
מתלה קפיץ משתנה משתמש במנגנון קפיץ סליל שנבחר בקפידה כדי לתמוך במשקל הצינור תוך מתן אפשרות לתנועה אנכית. כאשר הצינור מתרחב עקב עליית טמפרטורה, הצינור נע כלפי מעלה או מטה, מה שגורם לקפיץ להידחס או להתארך. כוח התמיכה משתנה באופן פרופורציונלי בהתאם לקצב הקפיץ.
תהליך העבודה הבסיסי כולל:
בהשוואה לתומכים קשיחים מסורתיים, מתלי קפיצים משתנים מספקים גמישות טובה יותר לצינורות עם תזוזה תרמית מתונה. הם מתאימים במיוחד כאשר משתנה עומס מסוים מקובל במהלך הפעולה.
סביבות בתי זיקוק דורשות רכיבי תמיכה שיכולים לעמוד בפעולה מתמשכת, שינויי טמפרטורה ורעידות מכניות. קולבי קפיצים איכותיים מספקים מספר יתרונות חשובים.
התרחבות תרמית יכולה ליצור כוחות משמעותיים בתוך רשתות צנרת של בתי הזיקוק. מתלי קפיצים משתנים מאפשרים תנועה מבוקרת, הפחתת ריכוז מתח מופרז והגנה על חיבורי ציוד קריטיים.
צינורות מחוברים לרוב לציוד יקר כגון מחליפי חום, מדחסים ומשאבות. תמיכת קפיצים נכונה מסייעת למזער עומסים נוספים המועברים לפירי ציוד.
מתקנים תעשייתיים דורשים רכיבים שיכולים לפעול ברציפות במשך שנים רבות. חומרי קפיצים עמידים, בתי מגורים עמידים בפני קורוזיה וכיול עומס מדויק תורמים לחיי שירות ארוכים יותר.
מתלי קפיצים משתנים זמינים בתצורות שונות, כולל עיצובים בעלי תמיכה עליונה, מותקנת בצד ומותאם אישית, המאפשרים למהנדסים לייעל את פריסות התמיכה בהתאם לדרישות הפרויקט.
בחירת מתלה הקפיץ הנכון דורשת התייחסות מפורטת של תנאי הצנרת, פרמטרי ההפעלה ותקני הפרויקט. מהנדסים בדרך כלל מעריכים את הגורמים הבאים:
בחירה לא נכונה עלולה לגרום לתמיכה לא מספקת, לשינוי עומס מופרז או להפחתת גמישות הצינור. לכן חישוב הנדסי מקצועי חיוני לפני הייצור.
מתלה קפיצים משתנה מבית זיקוק נמצא בשימוש נרחב בתעשיות בהן מערכות הצנרת חוות תנועה תרמית ותנאי הפעלה דינמיים.
| אזור יישום | פוּנקצִיָה | התועלת העיקרית |
|---|---|---|
| יחידות עיבוד נפט גולמי | תמיכה בצינורות תהליך בטמפרטורה גבוהה | הפחת מתח תרמי ועיוות |
| מערכות צינור קיטור | פיצוי על תנועת התרחבות אנכית | שמור על פעולת צנרת יציבה |
| חיבורי ציוד פטרוכימי | בקרת טעינת הזרבובית | הגן על ציוד מחובר |
| צנרת מחליף חום | לספוג תזוזה תרמית | שפר את אמינות המערכת |
| מתקני ייצור חשמל | תמיכה בצינורות בטמפרטורה גבוהה | הארכת חיי השירות של הצנרת |
פרויקטים שונים של בתי זיקוק דורשים יכולות תמיכה שונות. Tianshun מספקת מתלי קפיצים משתנים עם פרמטרים טכניים מותאמים אישית המבוססים על דרישות עיצוב צינור.
| פָּרָמֶטֶר | טווח טיפוסי |
|---|---|
| סוג קולב | תצורות A, B, C, D, E, F, G |
| גודל אביב | מס' 0 - מס' 22 |
| טווח נסיעות | 30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ, 180 מ"מ |
| עומס הפעלה | 0.2 קילוואן - 400 קילוואן |
| שינוי עומס | ≤25% עיצוב סטנדרטי |
| חומר דיור | פלדת פחמן Q235/Q355 |
| טיפול פני השטח | טבילה חמה מגולוון או צבוע |
אלמנטים קפיציים מיוצרים בדרך כלל באמצעות חומרי פלדה קפיצית מסגסוגת חוזק גבוה כדי להבטיח ביצועים יציבים בתנאי טעינה מתמשכים. פתרונות מותאמים אישית זמינים עבור סביבות מיוחדות הדורשות עמידות גבוהה יותר בפני קורוזיה או טמפרטורה גבוהה יותר.
מערכות צנרת אמינות של בתי זיקוק תלויות בייצור מדויק ובבקרת איכות קפדנית. Tianshun מתמקדת בייצור מוצרי תומכי קפיצים באמצעות תהליכים מבוקרים הכוללים בדיקת חומרים, עיבוד רכיבים, כיול קפיצים, אימות הרכבה ובדיקת ביצועים סופית.
החברה פועלת לפי נוהלי ניהול איכות ISO 9001:2015 ומספקת פתרונות התואמים לתקני צנרת בינלאומיים. לכל מתלה קפיצים ניתן לספק תיעוד טכני, מידע עומס ורישומי בדיקה בהתאם לדרישות הפרויקט.
צוות ההנדסה תומך בלקוחות גם בבחירת קפיצים, חישוב עומס, הנחיית התקנה ועיצוב תמיכה מותאם אישית כדי להבטיח שהמוצר הסופי תואם את תנאי ההפעלה בפועל.

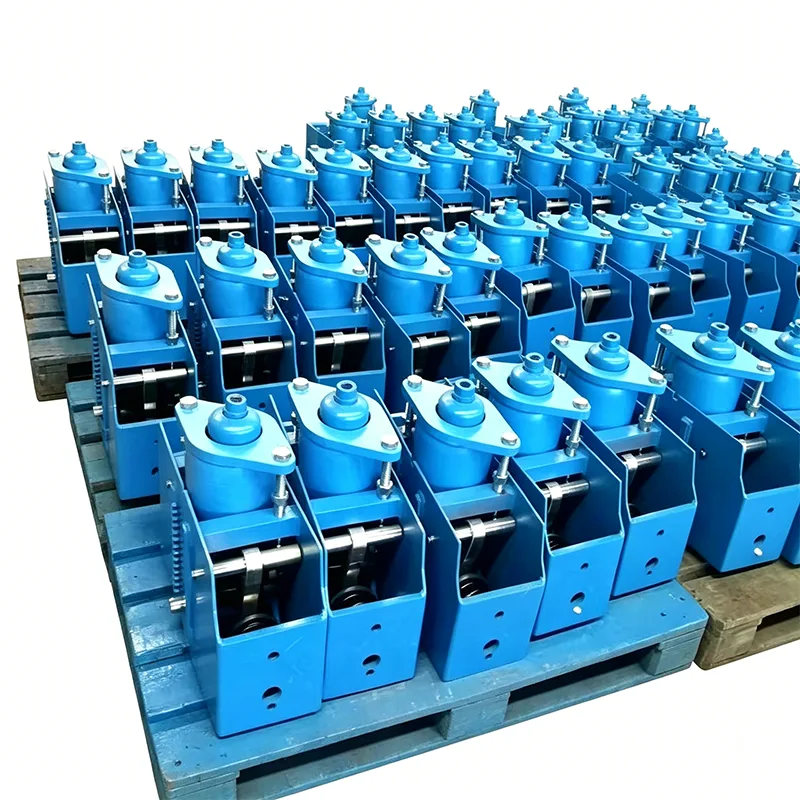

מתלה קפיצים משתנה משנה את כוח התמיכה שלו בהתאם לתנועת הקפיץ, מה שהופך אותו מתאים ליישומים שבהם משתנה עומס מתון מקובל. מתלה קפיצי קבוע שומר על כוח תמיכה כמעט קבוע בכל טווח הנסיעה ובדרך כלל נבחר עבור חיבורי ציוד רגישים במיוחד.
צינורות בתי הזיקוק חווים התרחבות תרמית, התכווצות ורטט במהלך הפעולה. מתלי קפיצים מספקים תמיכה גמישה המאפשרת תנועה תוך שמירה על יציבות הצינור והפחתת הלחץ על רכיבים מחוברים.
מהנדסים צריכים בדרך כלל משקל צינור, טמפרטורת פעולה, תזוזה תרמית, כיוון תנועה, מיקום התקנה ומפרטי פרויקט כדי לבחור את דגם המתלה הקפיץ הנכון.
כֵּן. ניתן להתאים קולבי קפיצים משתנים עם חומרים שונים, ציפויים מגנים, יכולות עומס ותצורות התקנה כדי לעמוד בתנאי הפעלה של בתי זיקוק ופטרוכימיים.
בדיקת עומס, בדיקת מימד ואימות כיול מבטיחים שמתלה הקפיץ פועל בהתאם לדרישות התכנון ושומר על תמיכה יציבה במהלך פעולה ארוכת טווח.
מתלה קפיצי משתנה אמין של בית הזיקוק ממלא תפקיד קריטי בשמירה על בטיחות הצינור, הפחתת מתח תרמי ושיפור היעילות התפעולית בבתי זיקוק ובמתקנים פטרוכימיים. על ידי בחירת פתרונות תמיכה קפיצים מהונדסים כהלכה, חברות יכולות להשיג תפעול צנרת בטוח יותר ועלויות תחזוקה נמוכות יותר. Tianshun מספקת ייצור מתלה קפיצים מקצועי ופתרונות תמיכת צנרת מותאמים אישית המיועדים ליישומים תעשייתיים תובעניים. לייעוץ טכני, בחירת מוצר או שיתוף פעולה בפרויקט, בבקשהלפנות אלינוהיום כדי לקבל פתרון מתאים למערכת הצנרת של בתי הזיקוק שלך.
