כאשר צנרת תעשייתית חייבת להכיל התרחבות תרמית תוך עמידה בעומסי זעזועים פתאומיים,טיאנשוןמספקסנוברים הידראוליים לריסון צנרתנועד לסייע בשמירה על יציבות המערכת בתנאי הפעלה תובעניים. התקנים הרגישים למהירות מאפשרים תנועה הדרגתית של צינור במהלך פעולה רגילה ומספקים ריסון דינמי כאשר תזוזה מהירה מאיימת על שלמות הצנרת.
סנוברים הידראוליים הם התקני ריסון דינמיים חיוניים בתחנות כוח, מתקנים פטרוכימיים, בתי זיקוק ומתקנים תעשייתיים אחרים שבהם מערכות הצנרת מתמודדות עם כוחות סיסמיים, פטיש מים, מעברי לחץ והפרעות הקשורות לציוד. בניגוד לריסונים קשיחים רגילים, הם מתאימים לתנועה תרמית איטית תוך התנגדות לתזוזה פתאומית במהירות גבוהה. מאמר זה מסביר את עקרונות הפעולה שלהם, רכיבי מפתח, שיקולים הנדסיים, יישומים ודרישות תחזוקה. זה גם מתאר כיצד לבחור ציוד מתאים לפרויקטים ספציפיים של ריסון צנרת וכיצד Tianshun יכולה לתמוך בדרישות הצנרת התעשייתית.
סנוברים הידראוליים הם התקנים מכניים-הידראוליים מיוחדים המגבילים תנועה מהירה במערכות צנרת תוך שהם מאפשרים תנועה בלתי מוגבלת יחסית במהירויות נמוכות. הם בעלי ערך במיוחד במתקנים שבהם צינורות מתרחבים, מתכווצים או משתנים במהלך מחזורי פעולה רגילים, אך חייבים להישאר בשליטה במהלך אירועים דינמיים בלתי צפויים.
סנובר הידראולי טיפוסי מכיל צילינדר, בוכנה, מוט בוכנה, נוזל הידראולי, מנגנון בקרת זרימה פנימית, אטמים וחיבורי קצה. כאשר צינור נע לאט בגלל שינויי טמפרטורה, נוזל הידראולי זורם דרך מעברים מכוילים, ומאפשר לבוכנה לנוע. כאשר התנועה עולה על מהירות ההפעלה המצוינת של המכשיר, ההתנגדות ההידראולית גדלה באופן משמעותי, ועוזרת לרסן את הצינור.
סנוברים הידראוליים פועלים בדרך כלל לצד תומכים נושאי עומס במקום להחליף אותם. קולבי קפיצים, נעלי צינור ותומכים אחרים נושאים משקל צינור ומתאימים לתנועה רגילה, בעוד שסנוברים מספקים ריסון נגד עומסים דינמיים שצוינו.
לפרטים ספציפיים לפרויקט, עיין במידע על המוצר של Tianshun's Hydraulic Snubbers for Pipe Restraint.
עקרון הפעולה מסתמך על הקשר בין מהירות הבוכנה להתנגדות הידראולית. המכשיר מגיב אחרת לתזוזה הדרגתית ולתנועה פתאומית, ועוזר למערכות הצנרת להישאר גמישות במהלך פעולה רגילה מבלי לוותר על ריסון דינמי.
צינורות תעשייתיים חווים שינויים ממדיים כאשר טמפרטורות ההפעלה עולות ויורדות. במהלך תנועה איטית דיה, הסנובר מאפשר לבוכנה שלו לעבור דרך הגליל בהתנגדות מוגבלת. זה עוזר למנוע ריסון מיותר של התפשטות והתכווצות תרמית.
במהלך אירוע סיסמי, פטיש מים, פעולת טורבינה או חולף דומה, מהירות הצינור יכולה לעלות במהירות. המנגנון ההידראולי הפנימי של הסנובר מגביל את זרימת הנוזל כאשר מגיעים לתנאי ההפעלה שצוינו.
הגדלת ההתנגדות ההידראולית מקשה משמעותית על תנועת בוכנה נוספת. לאחר מכן, המכשיר מעביר את כוח הריסון שנוצר דרך חיבורי ההרכבה שלו למבנה התומך, ומסייע להגביל תזוזה מוגזמת של הצינור.
ברגע שהחולף שוכך, המנגנון יכול לחזור להתנהגות הרגילה המאפשרת תנועה, בהתאם לתכנון. גודל, התקנה ותחזוקה נכונים חשובים כדי להבטיח שהסנובר מגיב כמתוכנן לאורך חיי השירות שלו.
סנוברים הידראוליים שצוינו כהלכה מציעים מספר יתרונות הנדסיים למערכות צנרת תעשייתיות.
מגבלה חשובה אחת היא שסנוברים הידראוליים אינם פתרונות אוניברסליים לכל בעיית רטט. התאמתם תלויה במאפייני התנועה, טווח התדרים, מקרי העומס ודרישות הביצועים של מערכת הצנרת. רטט בתדר גבוה באמפליטודה נמוכה עשויה לדרוש גישה שונה או משלימה של בקרת רטט.
סנוברים הידראוליים נחשבים לעתים קרובות עבור רשתות צנרת קריטיות שבהן תזוזה פתאומית עלולה להשפיע על המשכיות התפעולית, שלמות הציוד או בטיחות המפעל.
קווי קיטור ראשיים, צנרת מי הזנה ומעגלים אחרים בעלי אנרגיה גבוהה עלולים לחוות עומסים דינמיים במהלך נסיעות ציוד, מעברי לחץ או אירועים סיסמיים. סנוברים עוזרים לרסן את התנועה כאשר תנאי התכנון דורשים זאת.
צנרת תהליך המחובר למשאבות, מדחסים, תנורים וציוד לחץ עלולים להיות חשופים לשינויים מהירים בתנאי ההפעלה. מעצורים מהונדסים כהלכה יכולים לעזור לשלוט בעומסים חולפים ולהגן על חיבורים פגיעים.
מערכות צנרת הקשורות לבטיחות עשויות לדרוש ביצועי ריסון מתועדים בקפידה, הסמכה סביבתית והערכה סיסמית. הבחירה חייבת לפעול בהתאם לקודי הפרויקט ודרישות ההסמכה הרלוונטיות במקום להסתמך על תיאורי מוצר כלליים בלבד.
עיבוד גז, מתקני גז טבעי נוזלי וקווי העברה בלחץ גבוה עשויים לדרוש הסדרי תמיכה מיוחדים כדי להתאים לתנועת הפעלה תוך שליטה באירועים דינמיים מוגדרים.
מפרקי התפשטות מפוח מתכת ורכיבים דומים יכולים להיות רגישים לתזוזה מוגזמת או לעומס חיצוני. מנחים הממוקמים נכון עשויים לסייע בהגבלת התנועה במהלך תנאי חולף מוגדרים, בתנאי שסידור הריסון השלם מתוכנן לעומסי המפרק והצנרת.
ביצועי הסנוב הידראולי תלויים במספר פרמטרים עיצוביים מחוברים. הטבלה הבאה מסכמת ערכים מייצגים שפורסמו במידע על המוצר של Tianshun. יש לאשר דרישות בפועל עבור הדגם והפרויקט הספציפיים.
| פָּרָמֶטֶר | טווח נציג או אופציה | שיקול הנדסי |
|---|---|---|
| כושר העמסה | כ-5 kN עד 500 kN ומעלה עבור יחידות מותאמות אישית | חייב להכיל כוחות ריסון מחושבים ומקרי עומס מוגדרים. |
| מהלך סטנדרטי | 100, 150, 200, 300 ו-500 מ"מ | חייב לכסות תזוזה תרמית צפויה וסובלנות התקנה. |
| מהירות הפעלה | בדרך כלל 5-50 מ"מ/שניה, בכפוף למפרט | חייב להבחין בין תנועת צינור רגילה לבין תנאים דינמיים הדורשים ריסון. |
| טמפרטורת הפעלה סטנדרטית | בערך -40 מעלות צלזיוס עד +120 מעלות צלזיוס | בדוק את התאמת הנוזל, האטמים והחומר בטמפרטורות השירות בפועל. |
| חומר צילינדר | אפשרויות פלדת פחמן או פלדת סגסוגת | הבחירה תלויה בעומסים, בסביבה ובמפרטי הפרויקט. |

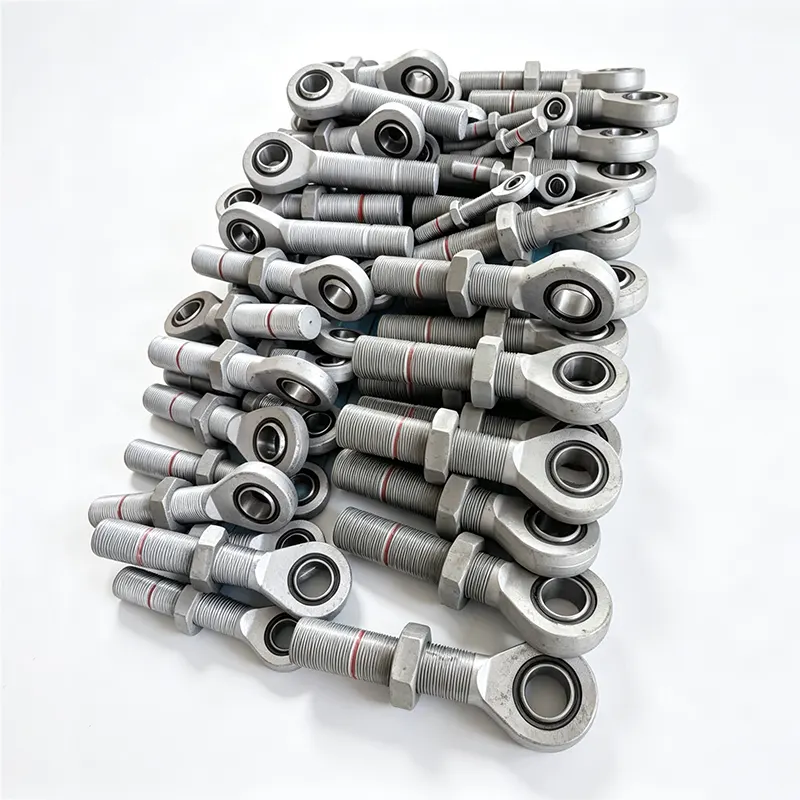

| סיום חיבורים | אפשרויות עין מוט, סדק, מפרק כדור ופתיל | חייב להתאים לחיבור המבני ולכיוון התנועה המותר. |
| בּוֹחֵן | בדיקת תפקוד, לחץ ודליפה כמפורט | אשר את רישומי הבדיקה והתיעוד הנדרש לפני הקבלה. |
ערכים אלו הם מידע אינדיקטיבי על המוצר, אינם תחליף לגיליון נתונים מאושר או לחישוב ספציפי לפרויקט. עבור שירותים גרעיניים, טמפרטורה גבוהה או שירותים קריטיים אחרים, אשר את דרישות ההסמכה הרלוונטיות ישירות עם היצרן.
בחירה במחטף הידראולי דורשת תיאום בין ניתוח מתח בצנרת, תכנון תמיכה, ממשקי ציוד ותנאי האתר. רכישה המבוססת על קוטר צינור נומינלי בלבד אינה מספיקה.
קבע אם הריסון חייב לטפל בעומס סיסמי, פטיש מים, פריקת שסתום בטיחות, נסיעות ציוד, תנועה הנגרמת על ידי רוח או חולף אחר. מקרה העומס השולט קובע את ביצועי הריסון הנדרשים.
השתמש בניתוח מתח הצנרת המאושר כדי לקבוע את הכוחות הנדרשים במתח ובדחיסה. בדוק את דירוג החומץ, חוזק החיבור, הפלדה המבנית, הריתוכים ורכיבי הצינור המחוברים כחלק מנתיב העומס המלא.
קבע את המסע התרמי הצפוי חם עד קר, מיקום ההתקנה ותזוזה אפשרית בתנאי ההפעלה הרלוונטיים. מהלך נאות מסייע במניעת מגע לא רצוי בסוף הנסיעה והפרעה לתנועת צינור רגילה.
מהירות ההפעלה חייבת להיות מתאימה לטווח הצפוי של תנועה נורמלית ולאירועים הדינמיים הדורשים ריסון. כיול שגוי עלול לגרום להתנגדות לא רצויה במהלך פעולה שגרתית או לתגובה לא מספקת במהלך חולף.
סקור את טמפרטורות הסביבה והצינור, חשיפה לקורוזיה, לחות, תאימות נוזלים וכל דרישות סביבתיות מיוחדות. יישומים מיוחדים עשויים להזדקק לחומרים משופרים, אטמים, ציפוי מגן או בדיקות הסמכה.
זהה את קודי התכנון ואת מפרטי הפרויקט. בהתאם ליישום, אלה עשויים לכלול דרישות רלוונטיות מ-ASME B31.1, ASME B31.3, תקני MSS או מפרטי שירות גרעיני. אשר את המהדורות המדויקות, הישימות והיקף ההסמכה הנדרש עם המהנדס האחראי.
למידע נוסף על ציוד תמיכה משלים, חקור את תומכי הקפיץ הקבועים של Tianshun וסקור כיצד הרכיבים הנבחרים יכולים לעבוד יחד במערכת תמיכת צנרת מתואמת.
אפילו סנובר הידראולי שנבחר נכון יכול לבצע ביצועים גרועים אם הוא מותקן בצורה לא נכונה או מתוחזק בצורה לא מספקת. התקנה ובדיקה צריכות לפעול לפי הוראות היצרן ותיעוד הפרויקט המאושר.
בדיקה צריכה לשקול דליפת נוזל הידראולי, קורוזיה, נזק לבוכנה-מוט, חיבורים רופפים, אטמים פגומים, תזוזה חריגה ועדויות להפרעות מכניות. יש להעריך כל מצב חריג מול הוראות השירות של היצרן.
מרווחי הבדיקה ולוחות הזמנים של שיפוץ חייבים לשקף את מדריך הציוד, סביבת ההפעלה, היסטוריית האירועים ודרישות הפרויקט. ההנחיות שפורסמו של Tianshun מצביעות על בדיקות במרווחים של כשלוש עד חמש שנים ושיפוץ אפשרי כעשר שנים בתנאי שירות רגילים; יש להתייחס אליהם כאל הנחיה כללית ולא כדרישות אוניברסליות. יישומים קריטיים לבטיחות עשויים לדרוש לוח זמנים שונה.
לאחר אירוע סיסמי משמעותי או חולף אחר על בסיס תכנון, בדוק את מערכת הריסון בהתאם לנוהלי האתר החלים לפני החזרת הציוד המושפע לשירות.
מטרתם העיקרית היא לאפשר תנועת צינור איטית בתנאי הפעלה רגילים תוך הגבלת תזוזה מהירה הנגרמת על ידי אירועים דינמיים שצוינו. זה עוזר לשלוט בעומסים המועברים לצנרת, לציוד מחובר ולמבנים תומכים.
מתלה קפיצי תומך במשקל צינור תוך התאמה לתנועה תרמית. סנובר הידראולי מספק בעיקר ריסון דינמי ובדרך כלל אינו מחליף את הפונקציה נושאת העומס של תומך. ניתן להשתמש בשניהם באותה מערכת צנרת למטרות הנדסיות שונות.
התחל עם ניתוח הלחץ המאושר בצנרת וזיהוי מקרי העומס הדינמי השולטים. הבחירה חייבת לשקול כוחות ריסון, יכולת מתח ודחיסה, מהלך, עומסי הרכבה וחוזק מערכת החיבור השלמה.
סנוברים הידראוליים רבים תומכים בהתקנה אופקית, אנכית או משופעת, אך הכיוון המותר תלוי בתכנון. אשר את הוראות היצרן, תצורת ההרכבה וכל הגבלות ספציפיות לפרויקט לפני ההתקנה.
כֵּן. הבדיקה צריכה לכסות דליפה, קורוזיה, מצב המוט, חיבורים וביצועים תפקודיים לפי העניין. לוח הזמנים של הבדיקה והשיפוץ צריך לעקוב אחר הנחיות היצרן ודרישות התפעול של ההתקנה.
לא. הם נועדו בעיקר לרסן תנועה מהירה ועומסים חולפים מוגדרים. רטט מתמשך עם משרעת נמוכה ותדר גבוה עשוי לדרוש ניתוח נוסף ואמצעי בקרת רטט אחרים.
ספק את קיבולת העומס הנדרשת, מהלך, טמפרטורות הפעלה וטמפרטורות סביבה, מהירות הפעלה, כיוון הרכבה, חיבורי קצה, שרטוטי לחץ או תמיכה בצינור, תנאי סביבה ותקני פרויקט ישימים. פרטים אלה עוזרים ליצרן להעריך את התצורה המתאימה.
סנוברים הידראוליים לריסון צנרת ממלאים תפקיד חשוב במערכות צנרת תעשייתיות שצריכות להתאים לתנועה תרמית שגרתית תוך התנגדות לכוחות דינמיים פתאומיים. בחירה נכונה תלויה בעומסים מחושבים, דרישות מהלך, מאפייני הפעלה, פרטי התקנה, תאימות חומרים ותקני התכנון וההסמכה הרלוונטיים. שילוב סנוברים עם תומכי צינור ורכיבי התרחבות מתאימים עוזר ליצור מערכת ריסון מתואמת במקום להסתמך על מכשיר בודד כדי לפתור כל בעיית תנועה.
טיאנשון תומכת בפרויקטים של צנרת תעשייתית עם פתרונות סנוברים הידראוליים ומוצרים נלווים לתמיכה בצנרת. אם אתם מתכננים התקנה חדשה, משדרגים מערכת ריסון קיימת או מוצאים ציוד מותאם אישית לתנאי הפעלה תובעניים, הכינו את הדרישות הטכניות שלכםלפנות אלינולדון בתצורות מתאימות, שיקולים הנדסיים ואפשרויות הצעות מחיר ספציפיות לפרויקט.
