כיצד יכולה תמיכת קפיצים משתנה לצנרת לשפר את הבטיחות והיציבות של הצנרת התעשייתית

תקציר מאמר:מערכת תמיכה אמינה חיונית לצנרת תעשייתית החשופה להתפשטות תרמית, התכווצות, רטט ועומסי הפעלה משתנים. אתמיכת קפיץ משתנה לצנרתמספק תנועה אנכית מבוקרת תוך תמיכה מתמשכת בצינור. עם ניסיון בייצור מקצועי,טיאנשוןמספקת פתרונות תמיכת קפיצים משתנים סטנדרטיים ומותאמים עבור תחנות כוח, מתקנים פטרוכימיים, מערכות נפט וגז, מפעלים כימיים, פרויקטים לטיפול במים ויישומים תעשייתיים תובעניים אחרים.

תוֹכֶן הָעִניָנִים

1. מהו תומך קפיץ משתנה לצנרת?
2. מדוע יש צורך בתמיכה קפיצית משתנה בצנרת תעשייתית?
3. כיצד פועלת תמיכת קפיץ משתנה?
4. מהם המפרט הטכני העיקרי?
5. מהם הרכיבים העיקריים?
6. מהם היתרונות העיקריים?
7. היכן משתמשים בתמיכת קפיץ משתנה?
8. כיצד עליך לבחור את תמיכת הקפיץ המשתנה הנכונה?
9. כיצד איכות הייצור משפיעה על הביצועים?
10. איך זה בהשוואה לתומכי צינור אחרים?
11. שאלות נפוצות

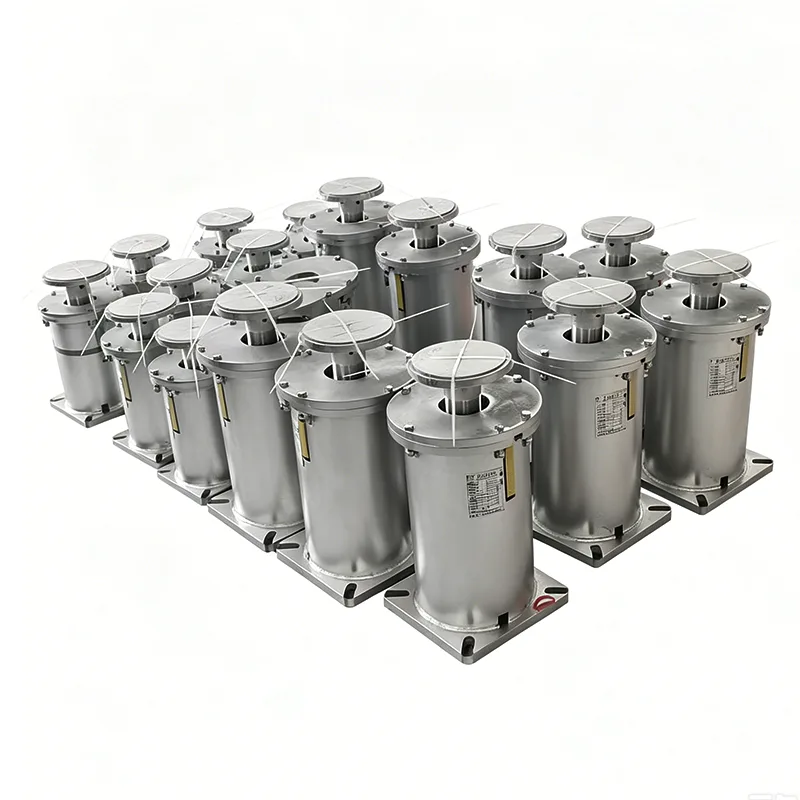

מהו תומך קפיץ משתנה לצנרת?

A תמיכת קפיץ משתנה לצנרתהוא תומך מכני אלסטי שנועד לשאת עומסי צינור תוך מתן אפשרות לתנועה אנכית מבוקרת. בניגוד לתמיכה קשיחה, המגבילה את התנועה, תומך קפיץ משתנה משתמש במאפייני הסטייה של קפיץ כדי להתאים לשינויים במיקום הצינור.

צנרת תעשייתית יכולה לנוע באופן משמעותי כאשר טמפרטורות ההפעלה משתנות. קווי קיטור, מערכות מי הזנה, צינורות תהליכים, קווי קונדנסט ומערכות אחרות בטמפרטורה גבוהה עלולים להתרחב במהלך הפעולה ולהתכווץ לאחר הכיבוי. אם תנועה זו אינה מנוהלת כראוי, ניתן להעביר כוחות מוגזמים לצינורות, שסתומים, אוגנים, חרירי ציוד וחיבורים מבניים.

תומך קפיץ שנבחר כהלכה מסייע בחלוקת כוחות אלו תוך שמירה על עומס תומך צפוי. מגוון המוצרים של Tianshun כולל תצורות סטנדרטיות ומותאמות אישית המיועדות ליכולות עומס שונות, דרישות נסיעה, תנאי התקנה וסביבות תעשייתיות.

מדוע יש צורך בתמיכה קפיצית משתנה בצנרת תעשייתית?

תמיכת צינור אינה רק עניין של החזקת צינור במקום. מערכת תמיכה מהונדסת כהלכה חייבת להכיל משקל, תנועה תרמית, רטט ותנאי הפעלה מבלי ליצור מתח משני מופרז.

תומכי קפיצים משתנים שימושיים במיוחד כאשר צינור זקוק לפיצוי תזוזה אנכית אך אינו מצריך וריאציה של עומס נמוך במיוחד הקשורה לתמיכת קפיץ קבועה.

• פיצוי התפשטות תרמית:מאפשר תנועה אנכית מבוקרת עם שינויי טמפרטורת הצינור.
• חלוקת עומסים:מספק תמיכה רציפה עבור צינורות ורכיבים נלווים.
• הפחתת מתח:עוזר להפחית כוחות מוגזמים המועברים לציוד מחובר.
• ניהול רעידות:מספק מנגנון תמיכה אלסטי להפעלת מערכות צנרת.
• הגנה על ציוד:עוזר להפחית את הסיכון לטעינה מוגזמת בנקודות חיבור רגישות.
• גמישות בהתקנה:ניתן לבחור תצורות שונות בהתאם לדרישות הפרויקט.

עבור פרויקטים הנדסיים, התמיכה צריכה להיבחר תמיד על סמך משקל הצינור בפועל, תנועה, טמפרטורת הפעלה, מיקום התקנה ותנאים מבניים במקום פשוט לבחור תמיכה על סמך קוטר הצינור.

כיצד פועלת תמיכת קפיץ משתנה?

עקרון הפעולה של תומך קפיץ משתנה מבוסס על הקשר בין סטיית הקפיץ לעומס המופעל. מבחינה מעשית, הקפיץ יוצר כוח תומך המשתנה ככל שהצינור נע במאונך.

כאשר הצינור נע כלפי מטה, הקפיץ נדחס עוד יותר וכוח התמיכה גדל. כאשר הצינור זז כלפי מעלה, דחיסת הקפיץ פוחתת וכוח התמיכה יורד בהתאם. שינוי מבוקר זה מאפשר לתמיכה לעקוב אחר תנועת הצינור תוך המשך נשיאת העומס.

ההבדל בין עומס קר לעומס חם הוא אפוא שיקול חשוב במהלך התכנון ההנדסי. התומך חייב להיות מכויל כראוי כך שמצב ההפעלה שלו יישאר בטווח העומס וטווח התנועה המותרים.

עבור יישומים שבהם התזוזה האנכית מתונה ומקובלת מידה מסוימת של שינוי עומס, תומך קפיץ משתנה יכול לספק איזון יעיל בין ביצועים, פשטות מבנית, נוחות התקנה ועלות.

מהם המפרט הטכני העיקרי?

פרויקטים שונים של צינורות דורשים יכולות קפיצים וטווחי תנועה שונים. על פי מידע המוצר שסיפק Tianshun, תצורות תמיכת קפיצים משתנות יכולות לכסות מגוון רחב של תנאי הפעלה תעשייתיים.

יש להתייחס לערכים אלו כאל אסמכתאות לבחירת מוצר ולא כמגבלות עיצוב אוניברסליות. יש לאשר את המפרט הסופי בהתאם לתנאים ההנדסיים בפועל ולתיעוד הטכני של היצרן.

מהם הרכיבים העיקריים?

תמיכת קפיץ משתנה מורכבת ממספר מרכיבים מתואמים. כל חלק תורם ליכולת נשיאת עומס, ליציבות ההתקנה, לנראות תפעולית או להגנת הסביבה.

• קפיץ סליל:הרכיב האלסטי העיקרי, מיוצר מפלדה קפיצית ומעובד להשגת ביצועים מכניים יציבים.
• לוחות חיבור עליונים ותחתונים:חבר את התמיכה למבנה הצנרת ולמבנה התומך.
• מחוון עומס:עוזר לזהות עומס קפיץ ותזוזה במהלך ההתקנה וההפעלה.
• מנגנון נעילה:מאבטח את מכלול הקפיץ במהלך הובלה, התקנה והפעלה.
• דיור מגן:מסייע בהגנה על המעיין מפני אבק, לחות, מי גשמים וחשיפה סביבתית קורוזיבית.

השילוב של רכיבים אלו הופך את המערכת למתאימה לשירות תעשייתי ארוך טווח שבו ביצועי תמיכה יציבים חשובים.

מהם היתרונות העיקריים?

בחירה בתמיכת הקפיץ הנכונה יכולה לתרום משמעותית לאמינות מערכת הצנרת. בהשוואה לתומכים קשיחים רגילים, עיצובי קפיצים משתנים מספקים יכולת תנועה נוספת תוך שהם נשארים פשוטים יחסית להתקנה ולתחזוקה.

שינוי עומס מבוקרת

תמיכת קפיץ משתנה שתוכננה כהלכה מגבילה את השינוי בכוח התומך בזמן שהצינור נע. מידע המוצר הסטנדרטי של Tianshun מציין שונות עומס של עד 25%.

אפשרויות טעינה ונסיעה מרובות

גדלי קפיצים וטווחי תנועה שונים מקלים על התאמת התמיכה לדרישות תנועה וטעינה ספציפיות של הצינור.

כיול טרום טעינה

ניתן להתאים מראש תומכי קפיצים בהתאם לדרישות הפרויקט שצוינו, מה שעוזר לפשט את ההתקנה וההפעלה באתר העבודה.

בנייה ניתנת להתאמה

ניתן לבחור תצורות וחומרים שונים עבור סביבות התקנה שונות, מגבלות מקום ותנאי שירות.

נוחות תחזוקה

בנייה מודולרית יכולה לפשט את החלפת הרכיבים והתחזוקה כאשר נדרש טיפול במהלך מחזור חיי הציוד.

היכן משתמשים בתמיכת קפיץ משתנה?

הטכנולוגיה מתאימה למערכות צנרת תעשייתיות שבהן מתרחשת תנועה אנכית בגלל שינויי טמפרטורה, תנאי הפעלה או רעידות ציוד.

• צינורות קיטור של תחנת כוח תרמית
• צינורות מי הזנה ועיבוי
• צינורות תהליכים פטרוכימיים
• מחליף חום מחבר צינורות
• תחנות מדחס נפט וגז
• תאי שסתומים בצנרת גז טבעי
• רשתות הסקה מחוזית
• מתקני טיהור מים ושפכים
• צנרת ספינה ופלטפורמה מהחוף
• מערכות עיבוד כימיות ותרופות

בייצור חשמל ובמתקנים פטרוכימיים, למשל, צינורות עשויים לחוות מחזורי חימום וקירור חוזרים. תומך קפיץ משתנה שנבחר נכון יכול להכיל את התזוזה האנכית המתקבלת תוך שמירה על חלוקת המתח המיועדת בכל מערכת הצנרת.

כיצד עליך לבחור את תמיכת הקפיץ המשתנה הנכונה?

בחירה נכונה היא אחד השלבים החשובים ביותר בהנדסת תמיכת קפיץ. יש לבחור את התמיכה בהתאם לתנאי ההפעלה בפועל ולא רק לגודל הצינור הנומינלי.

1. קבע את עומס הפעולה:חשב את משקל הצינור, הבידוד, השסתומים, האביזרים, משקל הנוזל ורכיבים נתמכים אחרים.
2. זיהוי תנועה אנכית:קבע את התזוזה הצפויה כלפי מעלה או מטה בין תנאי הקור וההפעלה.
3. בדוק וריאציה של עומס:קבע אם וריאציית העומס המותרת מתאימה לציוד המחובר ולתכנון מתח הצנרת.
4. הערכת שטח התקנה:בחר תצורה מתאימה על סמך מרווח מבני ותחזוקה זמין.
5. שקול את התנאים הסביבתיים:בחר דיור מתאים וטיפול פני השטח עבור לחות, קורוזיה, טמפרטורה וחשיפה חיצונית.
6. אשר את כיוון ההתקנה:ודא אם התמיכה צריכה להתאים לתנועה כלפי מעלה או מטה.
7. סקור תקנים הנדסיים:ודא שהתמיכה שנבחרה תואמת את מפרטי הפרויקט הרלוונטיים ודרישות עיצוב הצנרת.

עבור פרויקטים מורכבים, מהנדסים יכולים לספק לספק את עומס הצינור, טמפרטורת ההפעלה, התזוזה הצפויה, שטח ההתקנה ופרמטרים מרכזיים אחרים. לאחר מכן, היצרן יכול להמליץ ​​על דגם ותצורה מתאימים.

כיצד איכות הייצור משפיעה על הביצועים?

ביצועי תמיכת הקפיץ תלויים במידה רבה בעקביות הקפיץ, דיוק הממדים, כיול העומס, איכות החומר וההרכבה הסופית. איכות הייצור קשורה אפוא ישירות לאמינות צינורות לטווח ארוך.

טיאנשון מדווחת על גישת בקרת איכות בתהליך מלא המכסה בדיקת חומרי גלם, ייצור קפיצי CNC, בדיקת ביצועי קפיץ, בדיקת הרכבה מוגמרת ובדיקה סופית לפני מסירה. מתקני הייצור שלה כוללים מכונות סלילת קפיצים CNC, ציוד לבדיקת קפיצים, ספקטרומטרים ומכשירי בדיקה לא הרסניים.

לפי מידע המוצר, כל קפיץ עובר בדיקות דחיסה ועומס מרובות כדי לוודא ביצועים יציבים לפני ההרכבה. מערכת ניהול האיכות של החברה מאושרת בתקן ISO 9001:2015, בעוד שמוצריה עומדים בתקנים בינלאומיים לרבות דרישות CE ו-API.

אמצעי בקרת איכות אלה חשובים במיוחד עבור פרויקטים תעשייתיים שבהם תומכי קפיץ עשויים להישאר בשירות במשך שנים רבות תחת מחזורים תרמיים חוזרים.

איך זה בהשוואה לתומכי צינור אחרים?

השוואה זו מראה מדוע אין תמיכת צינור אוניברסלי "הטוב ביותר". תומך קפיץ משתנה הוא אטרקטיבי במיוחד כאשר הצינור חווה תזוזה אנכית מתונה ושינוי מבוקר בעומס התומך מקובל.

שאלות נפוצות

1. מה התפקיד העיקרי של תומך קפיץ משתנה לצינור?

תפקידו העיקרי הוא לתמוך במשקל של צינור תוך מתן אפשרות לתנועה אנכית מבוקרת הנגרמת על ידי התפשטות תרמית, התכווצות או תנאי הפעלה משתנים.

2. מה ההבדל בין תומך קפיץ משתנה לבין תומך קפיץ קבוע?

תומך קפיץ משתנה משנה את כוח התמיכה שלו כשהקפיץ מתהפך. תומך קפיץ קבוע נועד לשמור על כוח תמיכה עקבי הרבה יותר לאורך טווח הנסיעה שצוין. תומכי קפיצים משתנים מתאימים בדרך כלל כאשר משתנה עומס מתון מקובל.

3. איזה מידע נדרש לבחירת תמיכת קפיץ?

פרמטרים חשובים כוללים עומס הפעלה, עומס קר, עומס חם, תזוזה אנכית, כיוון תנועה, טמפרטורת הפעלה, שטח התקנה, תצורת צינור ותנאי סביבה.

4. אילו טווחי נסיעה זמינים?

אפשרויות מוצר אופייניות כוללות מהלך של 30 מ"מ, 60 מ"מ, 90 מ"מ, 120 מ"מ ו-180 מ"מ. יש לבחור את המסע המתאים בהתאם לתנועת הצינור המחושבת בפועל.

5. האם ניתן להתאים אישית תמיכות קפיץ משתנות?

כֵּן. ניתן לפתח פתרונות מותאמים אישית עבור דרישות עומס מיוחדות, תנאי עקירה, מקומות התקנה מוגבלים, חומרים, טיפולי משטח ודרישות ספציפיות לפרויקט אחרות.

6. איך אני יכול לקבוע אם אני צריך תמיכת קפיץ משתנה או קבועה?

ההחלטה צריכה להתבסס על תנועת צינור, וריאציה מותרת של עומס תומך, רגישות ציוד מחובר, ניתוח מתח ומפרטי פרויקט. עבור מערכות צנרת קריטיות, יש לאשר את הבחירה באמצעות חישובים הנדסיים ובדיקה טכנית מקצועית.

מַסְקָנָה

מערכת תמיכה מתוכננת היטב היא הבסיסית לפעולה בטוחה ואמינה של צנרת תעשייתית. על ידי שילוב תמיכת עומס אלסטי עם תנועה אנכית מבוקרת, אתמיכת קפיץ משתנה לצנרתיכול לסייע בניהול תזוזה תרמית, בחלוקת עומסי צינורות, בהפחתת מתח מופרז והגנה על ציוד מחובר. עבור פרויקטים הדורשים פתרונות סטנדרטיים או מותאמים אישית, Tianshun מציעה תומכי קפיצים משתנים עם תצורות עומס ונסיעה מרובות, בקרת איכות ייצור, סיוע בבחירה טכנית ותמיכה לאחר המכירה. אם אתם מתכננים פרויקט צנרת חדש או משדרג מערכת תמיכה קיימת,לפנות אלינועם העומס, התזוזה, הטמפרטורה ודרישות ההתקנה שלך כדי לדון בפתרון תומך קפיץ משתנה מתאים ליישום שלך.
