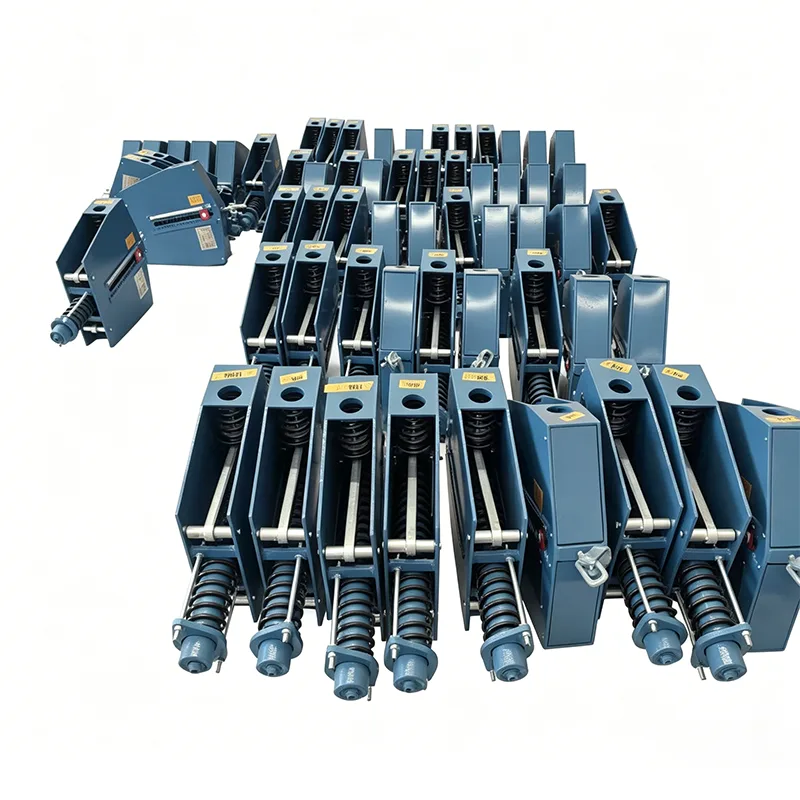

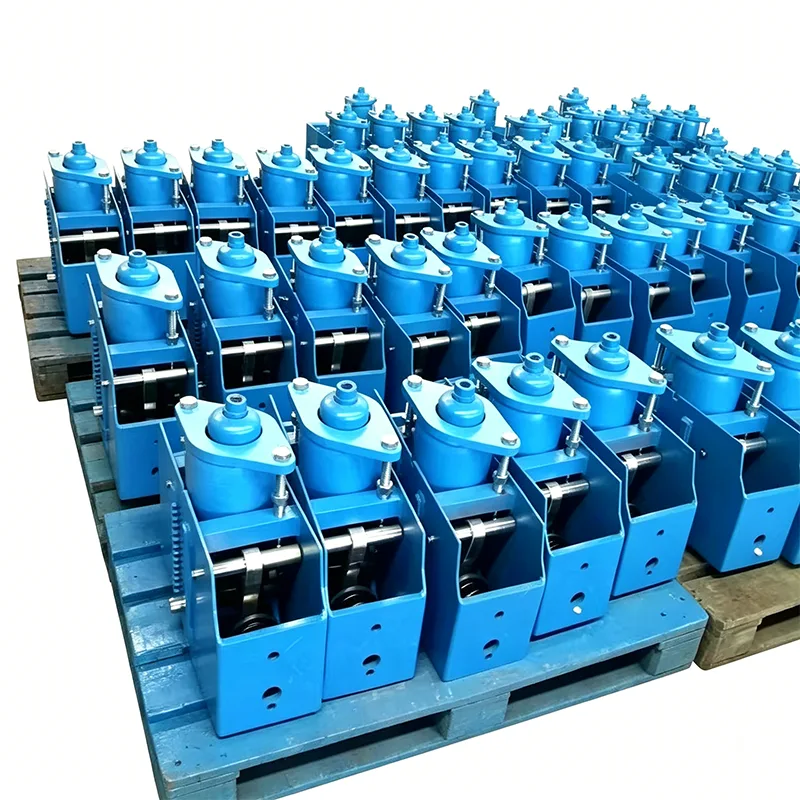

תמיכה קפיצית קבועה תלויה

באתרי תעשייה רבים קיימים ציוד, מעברים, קבוצות שסתומים או מכשולים אחרים מתחת לצינורות, מה שהופך את התומכים הרצפה בלתי אפשריים להתקנה. בינתיים, חלק מהצינורות בקוטר גדול חווים תזוזות תרמיות העולות על 100 מ"מ, ותנודות העומס של תומכי קפיצים משתנים רגילים יגרמו למתח הצינור לחרוג מהגבולות המותרים.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

תמיכת הקפיץ הקבוע התלוי פותר את האתגר הענפי הזה בצורה מושלמת. הוא מותקן על ידי השעיה ממבני פלדה עיליים, ואינו תופס מקום מתחת לצינורות, תוך מתן כוח תמיכה קבוע עם קצב תנודות של ≤5% לאורך המהלך המלא.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

השוואה בין שיטות התקנה לתליה לרצפה

לשתי שיטות ההתקנה יש את התרחישים הרלוונטיים לתנאי אתר שונים, ותמיכות קפיצים קבועים תלויים מציעים יתרונות שאין להם תחליף בסביבות מוגבלות בחלל:

מימד השוואה	תמיכה קפיצית קבועה תלויה	תמיכה קפיצית קבועה רצפה
מיקום התקנה	מתחת למבני פלדה עיליים / קורות בטון	מעל הקרקע / פלטפורמות ציוד
כיבוש חלל מתחת לצינור	אַף לֹא אֶחָד	עיסוק מלא
קושי בהתקנה	בינוני (דורש פעולה בגובה רב)	נָמוּך
טען נתיב העברה	צינור ← תמיכה ← מבנה עילי	צינור ← תמיכה ← יסוד קרקע
תרחישים ישימים	צינורות עם מכשולים מתחת, צינורות מוגבהים	צינורות עם מספיק מקום מתחת
קיבולת עומס מקסימלית	1200kN	2000kN
תזוזה מקסימלית	400 מ"מ	600 מ"מ

עיצוב מבני מותאם באופן בלעדי לתנאי השעיה

בהתבסס על עיצוב תמיכת הקפיץ הקבוע הכללי, תמיכות קפיצים קבועים תלויים עברו אופטימיזציות ממוקדות עבור מאפייני הלחץ של התקנת מתלים:

▶  זיזי הרמה אינטגרליים מחושלים: זיזי הרמה עליונים מאמצים טכנולוגיית פרזול מונוליטית ללא פגמי ריתוך, ומשיגים מקדם בטיחות של פי 2.5.

▶  התקן מגביל נגד נדנדות: מצויד במבנים מגבילים רוחביים למניעת תנופה מוגזמת של צינורות במהלך הפעולה.

▶  הרכבת מוט מתלה מתכווננת: מוטות מתלים מתכווננים סטנדרטיים של 1-3 מ' להתאמה לגבהים שונים של התקנה.

▶  עיצוב הגנה מפני נפילה: מנגנוני בטיחות כפולים מותקנים בכל נקודות החיבור למניעת נפילות בגובה רב.

▶  מחוון תזוזה חזותית: לוחות בקנה מידה גדול מותקנות בצד לצורך תצפית קלה על מצב ההפעלה על ידי אנשי הקרקע.

טבלת מפרט סטנדרטי של סדרה מלאה

חמש סדרות סטנדרטיות של תמיכות קפיצים קבועים תלויים זמינות כדי לכסות את רוב דרישות היישומים התעשייתיים:

סדרת דגמים	טווח עומס מדורג (kN)	טווח תזוזה מדורג (מ"מ)	טווח טמפרטורת פעולה (℃)	אורך מוט מתלה סטנדרטי (מ')	משקל יחידה מקסימלי (ק"ג)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
HCS-100	50–100	100, 150	-40 ~ +450	2.0	250
HCS-200	100–200	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

כל המוצרים עומדים בתקני GB/T 17116.2, ANSI/ASME B31.1 ו-API RP 551.

ביצועים מדודים לעומת תקני תעשייה

מדדי הביצועים העיקריים של תומכי קפיץ קבועים תלויים כולם עולים על דרישות התקן הלאומי. כל הנתונים מגיעים מ-100% רשומות בדיקה מלאות של המעבדה המוסמכת שלנו ב-CNAS:

מחוון ביצועים	דרישת תקן לאומית	Tianshun ערך נמדד
קצב תנודת העומס	≤5%	≤4%
חוזק מתיחה של שוק הרמת	עומס מדורג פי 1.5	עומס מדורג פי 2.5
בדיקה לא הרסנית לריתוך	דגימה של 20%.	100% בדיקה מלאה
חיי עייפות	≥100,000 מחזורים	≥150,000 מחזורים
דיוק התאמת מוט קולב	±10 מ"מ	±5 מ"מ

מערכת בקרת איכות הניתנת למעקב למחזור חיים מלא

כדי להבטיח בטיחות מוחלטת של מוצרים המותקנים בגובה רב, אנו מקצים קוד זיהוי מוצר ייחודי לכל תמיכת קפיצים קבועים תלויים, המאפשר מעקב מלא של מחזור החיים:

▶  עקיבות חומרי גלם: כל אצווה של פלדה מלווה בתעודת בדיקת מיל (MTC) המקורית, ותוצאות הניתוח הספקטרלי קשורות לקוד הזיהוי.

▶  רשומות תהליך ייצור: מפעילים וחותמות זמן עבור כל התהליכים הקריטיים (ריתוך, טיפול בחום, הרכבה) מתועדים במלואם.

▶  ארכיון דוחות בדיקה: כל דוחות הבדיקה מומרים לקבצים אלקטרוניים וניתן לבצע שאילתה מקוונת באמצעות קוד הזיהוי.

▶  סימון המפעל: קוד הזיהוי הייחודי, תאריך הייצור ומספר המפקח חקוקים על לוחית המוצר.

▶  מעקב אחרי מכירה: מידע על התקנת המוצר והתפעול מוזן למערכת באופן סינכרוני, ומספק תמיכה טכנית לכל החיים.

תרחישי יישומים טיפוסיים ותקליטים

תמיכות קפיצים קבועים תלויים יושמו בהצלחה בלמעלה מ-320 פרויקטים תעשייתיים ברחבי העולם, עם אספקה ​​מצטברת העולה על 180,000 יחידות. תרחישים אופייניים כוללים:

▶  קטעים בגובה רב של צינורות קיטור ראשיים וחימום חוזר בתחנות כוח

▶  צינורות תהליך מוגבהים באזורי מפעלי זיקוק נפט

▶  צינורות מיכליים במסופי קליטת LNG

▶  חלקים תלויים של צינורות אוויר חם של תנור פיצוץ במפעלי פלדה

▶  צינורות קיטור מוגבהים לחצות נהרות ולצומת דרכים בערים

▶  צינורות בקוטר גדול באיים קונבנציונליים של תחנת כוח גרעינית

אנו יכולים לספק עותקים של חוזי פרויקט קודמים, דוחות קבלה של בעלים ותמונות תפעול באתר כהוכחה ליכולות שלנו.

התקנה ושירותים טכניים בלעדיים

בדיקות פנימיות מקיפות מבוצעות על כל מוצר לפני המשלוח

לפני המשלוח, כל מוצר עובר תהליך בדיקה פנימי מלא. תהליך זה כולל בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. מסופקים דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR).

הבהרה לגבי הסמכת צד שלישי

בדיקות פנימיות אינן זהות לבדיקות של צד שלישי המוסמכות על ידי ILAC. אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לספק זאת כשירות אופציונלי נפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

שירות זה מכסה ניתוח הרכב כימי, בדיקות מתיחה, בדיקות השפעה בטמפרטורה נמוכה של Charpy ובדיקות קשיות.

2. ריתוך NDT

השיטות הזמינות כוללות בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקה אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות הבולטים שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

יותר מספק מקומי סטנדרטי

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

שאלות נפוצות (שאלות נפוצות)

ש: מה אם גובה ההתקנה אינו מספיק?

ת: אנו יכולים להתאים אישית גרסאות מוטות מתלה קצרות בהתאם לגובה האתר בפועל, או לספק פתרונות התקנה משובצים עליונים כדי למקסם את החיסכון במקום ההתקנה.

ש: כיצד להתאים את עומס התמיכה מהקרקע?

ת: כל הדגמים מצוידים בהתקנים מתכווננים לקרקע. ניתן להשלים כוונון עדין של עומס מהקרקע באמצעות מפתח ברגים מורחב ייעודי, המבטל את הצורך בפעולות בגובה רב.

ש: כיצד מוגנים מוצרים במהלך הובלה?

ת: אנו משתמשים בארגזי עץ מותאמים אישית עם חומרי ריפוד פנימיים והתקני קיבוע כדי למנוע עיוות של מנגנון מוט החיבור במהלך ההובלה. כלול גם מתקן נעילת הובלה כדי להבטיח שהמוצרים יגיעו לאתר במצב מושלם.
