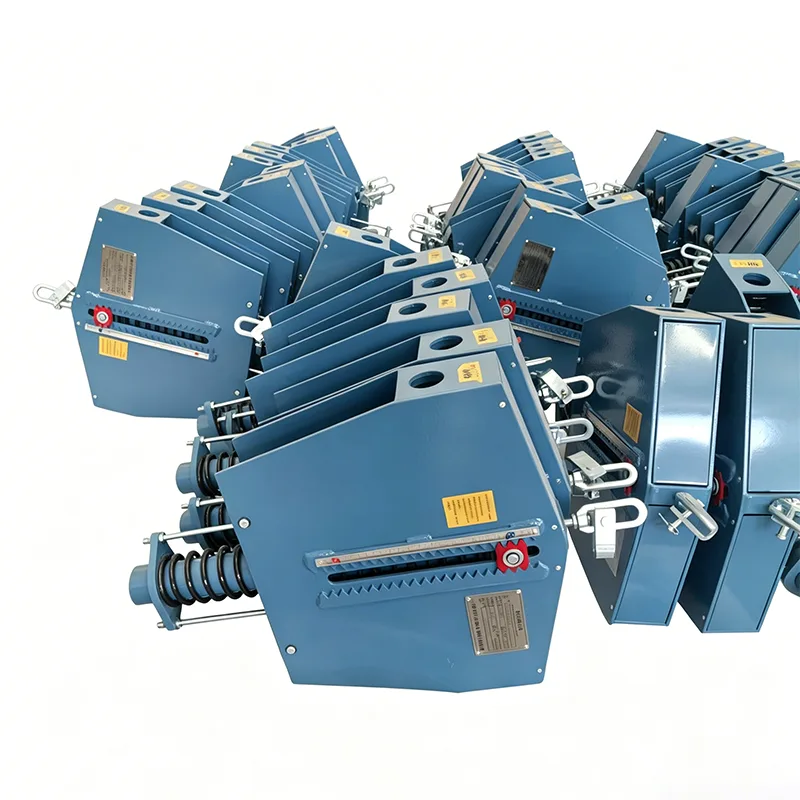

תמיכת קפיץ קבועה לצינור

תמיכת קפיץ קבועה לצינור

במהלך ההפעלה של מערכות צנרת תעשייתיות, בחירה לא נכונה של פתרונות תמיכה מובילה לרוב לסדרה של בעיות:

▶  מתח מופרז של צינורות: כאשר צינורות בטמפרטורה גבוהה עוברים תזוזה תרמית, שינויים בכוח התומך גורמים לסדיקת ריתוך ולדליפת מפרקים

▶  פגיעה בממשק הציוד: דחף התפשטות תרמית של צינורות מועבר לציוד רגיש כמו משאבות ומדחסים, וכתוצאה מכך לקיזוז ציוד או כשל באטימה

▶  כשל בתמיכה ותפיסת מתלה: התקנה והפעלה לא נכונה מונעים מקפיצים לפעול כרגיל, וגורמים לצניחת צינור ועיוות

▶  עלויות תפעול ותחזוקה גבוהות: תחזוקה והחלפה תכופה משפיעות על המשכיות הייצור

כדי לטפל בבעיות תעשייתיות נפוצות אלו, אנו מספקים פתרון בוגר המאומת על ידי 14 שנות עיסוק הנדסי - תמיכה מתמדת באביב לצינור.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

מיקום המוצר וערך ליבה

תומך קפיצים קבוע לצנרת הוא מתקן תמיכה בכוח קבוע מסוג בסיס שתוכנן במיוחד לתמיכה תחתונה של צינורות, מתאים לתנאי עבודה בהם אין מרחב הרמה מעל הצינור ונדרשת תמיכה מהיסוד או הפלטפורמה כלפי מעלה.

בשונה מסוגי מתלים, תומך קפיצי הכוח הקבוע ממוקם ישירות על קורות פלדה, יסודות בטון או מבני פלדה תומכים, ומחובר לתחתית הצינור דרך הבסיס. לאורך כל התהליך של תזוזה תרמית אנכית של הצינור, הוא תמיד מפיק כוח תומך יציב עם קצב שינוי העומס נשלט בתוך ±5%, מה שמבטל ביסודו מתח נוסף שנגרם על ידי תזוזה תרמית.

מאז הקמתה בשנת 2012, Yangzhou Tianshun Pipeline Technology סיפקה עשרות אלפי סטים של מוצרי תמיכה בצנרת עבור פרויקטי חשמל ופטרוכימיה ביותר מ-40 מדינות ברחבי העולם, תוך צבירת ניסיון עשיר ביישום באתר.

מדריך בחירה: מתי לבחור תמיכה בכוח קבוע

על פי תקן התעשייה NB/T 47038—2019 Constant Force Spring Supports and Kolves, בשילוב עם ניסיון בהנדסה, קריטריוני הבחירה הם כדלקמן:

תנאי שיפוט	פתרון מומלץ
תזוזה תרמית אנכית של צינור ＞ 12 מ"מ	תעדוף את תומכי הקפיץ והמתלים בכוח קבוע
תזוזה תרמית אנכית של צינור ≤ 12 מ"מ	תומך קפיצי כוח משתנה ומתלים הם אופציונליים
דרישת שיעור שינוי עומס ≤ 6%	יש לבחור תמיכת קפיצים ומתלים בכוח מתמיד
מחובר לציוד רגיש (טורבינות קיטור, משאבות, מדחסים)	יש לבחור תמיכת קפיצים ומתלים בכוח מתמיד
אין מרחב הרמה מעל הצינור	בחר תמיכה קפיצית קבועה עבור צינור (תמיכה מסוג בסיס)
קורות מבנה פלדה מעל הצינור	מתלי קפיצים בכוח מתמיד הם אופציונליים

פרמטרים נחוצים לבחירה (לספק התאמה מדויקת):

▶  עומס עבודה בצנרת (כולל משקל הצינור, הבינוני ושכבת הבידוד)

▶  ערך תזוזה תרמית אנכית של צינור ממצב קר למצב חם

▶  טווח טמפרטורות סביבת עבודה

▶  מגבלות שטח התקנה באתר

▶  דרישות תקן ביצוע (תקן לאומי / תקן כימי / תקן כוח)

מפרט טכני של המוצר

קטגוריית פרמטרים	אינדיקטורים טכניים	הערות
טווח עומס	0.5kN ~ 800kN	מפרטי עומס סופר גדולים הניתנים להתאמה אישית
טווח תזוזה	50 מ"מ ~ 400 מ"מ	מרווח תזוזה מומלץ של 20%.
קביעות עומס	≤±5%	ביצועים טובים יותר מדרישת התקן הלאומי של ≤6%
טמפרטורת עבודה	-20℃ ~ 450℃	ניתן להתאמה אישית לתנאי עבודה מיוחדים
טווח התאמת עומס	±10%	התאמה עדינה זמינה באתר
סוג התקנה	תמיכה מסוג בסיס	התקנת השתרשות תחתונה
תקני ביצוע	NB/T 47038, HG/T 20644, GB/T 17116	יכול לעמוד בסטנדרטים שצוינו על ידי הלקוח
חומר קפיצי	פלדה קפיצית 60Si2MnA	תהליך טיפול בחום ואקום
חומר מעטפת	פלדה מבנית Q345B	יצירת ריתוך אינטגרלי

השוואת ביצועים של פתרונות תמיכה שונים

פריט השוואה	תמיכה קפיצית בכוח קבוע	תמיכת קפיצי כוח משתנה	תמיכה קבועה קשיחה
קצב שינוי עומס	≤±5%	15%~25%	100% (ללא פיצוי עקירה)
תזוזה ישימה	＞12 מ"מ, מקסימום 500 מ"מ	≤50 מ"מ	0 (ללא תזוזה)
השפעה על מתח בצנרת	כמעט ללא לחץ נוסף	מתח נוסף מסוים	ריכוז מתח חמור
הגנה על ציוד	הכי טוב, מינימום דחף	מְמוּצָע	גרוע, דחף מועבר ישירות
מורכבות מבנית	גבוה יחסית	פָּשׁוּט	הכי פשוט
עלות רכש	גבוה יחסית	בֵּינוֹנִי	הכי נמוך
עלות מחזור חיים מלא	הנמוך ביותר (ללא תחזוקה, חיי שירות ארוכים)	בֵּינוֹנִי	הגבוה ביותר (תחזוקה תכופה)
תרחישים מומלצים	צינורות למרחקים ארוכים בטמפרטורה גבוהה ובלחץ גבוה, חיבור ציוד רגיש	צינורות בקוטר בינוני וקטן בטמפרטורה כללית	צינורות קצרים ללא תזוזה תרמית

למרות שעלות הרכש הראשונית של Constant Spring Support for Pipeline גבוהה יחסית, מנקודת המבט של מחזור חיים מלא של יותר מ-10 שנים, העלות המקיפה שלו עדיפה על פתרונות אחרים בשל תכונה נטולת תחזוקה, אמינות גבוהה ושיעור כשל נמוך.

אבטחת ייצור ובקרת איכות

בדיקות פנימיות מקיפות מבוצעות על כל מוצר לפני המשלוח

לפני המשלוח, כל מוצר עובר תהליך בדיקה פנימי מלא. תהליך זה כולל בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. מסופקים דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR).

הבהרה לגבי הסמכת צד שלישי

בדיקות פנימיות אינן זהות לבדיקות של צד שלישי המוסמכות על ידי ILAC. אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לספק זאת כשירות אופציונלי נפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

שירות זה מכסה ניתוח הרכב כימי, בדיקות מתיחה, בדיקות השפעה בטמפרטורה נמוכה של Charpy ובדיקות קשיות.

2. ריתוך NDT

שיטות זמינות כוללות בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקה אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות הבולטים שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

יותר מספק מקומי סטנדרטי

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

בעיות ופתרונות נפוצים

בעיה באתר	סיבה אפשרית	פִּתָרוֹן
רעש חריג מתמיכה במהלך עקירת צינור	חיכוך בין רולר למסילה מובילה	יש למרוח גריז באופן קבוע
תזוזה בפועל אינה עולה בקנה אחד עם העיצוב	סטיית חישוב מתח צינור	ניתן לכוונן את הטעינה באתר בטווח של ±10%.
דחיסת קפיץ מוגזמת	בחירה לא נכונה או עומס יתר	חשב מחדש עומס והחלף מודל תואם
תמיכה בעיוות בסיס	חוזק בסיס השתרשות לא מספיק	חיזוק הבסיס או הגדל את שטח התמיכה
קורוזיה חמורה	קורוזיביות סביבתית חזקה	בחר חומר נירוסטה או הוסף ציפוי נגד קורוזיה

תהליך השירות שלנו

1. ייעוץ טכני: צוות מכירות מקצועי מספק הצעות בחירה המבוססות על פרמטרי הצינור שלך

2. אישור תכנית: הנפקת מפרטי מוצר והצעות מחיר, אשר דרישות טכניות וזמן אספקה

3. ייצור וייצור: לייצר לפי הזמנות, משוב על התקדמות הייצור זמין במהלך התהליך

4. בדיקת מפעל: בדיקה מלאה עם דוחות בדיקה ותעודות הסמכה מצורפות

5.לוגיסטיקה ומשלוח: 7-15 ימי אספקה ​​לדגמים קונבנציונליים, מוצרים מותאמים שנמסרו לפי מחזור מוסכם

6. תמיכה לאחר המכירה: לספק הנחיות התקנה, להגיב לבעיות איכות המוצר תוך 24 שעות

Yangzhou Tianshun Pipeline Technology תמיד דבקה בפילוסופיה העסקית של "איכות יציבה, שירות מקצועי". המוצרים שלנו פועלים ביציבות בפרויקטים הנדסיים ביותר מ-40 מדינות כולל ארצות הברית, בריטניה, ברזיל, סינגפור ודרום אפריקה. בחירה בתמיכה קפיצית מתמדת עבור Pipeline פירושה בחירת פתרון תמיכת צינור אמין המאומת על ידי שיטות הנדסה גלובליות.
