תמיכה קפיצית קבועה בעמידה

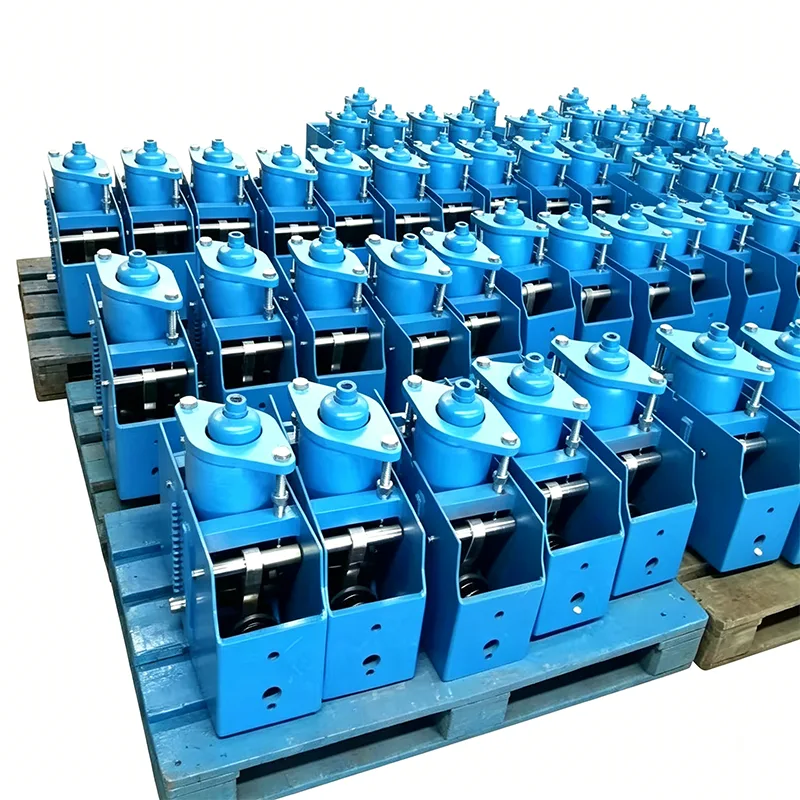

Yangzhou Tianshun Pipeline Technology Co., Ltd., שנוסדה בשנת 2012, התמקדה בייצור מוצרי תמיכה בצנרת במשך 14 שנים, כאשר מוצרים משרתים יותר מ-40 מדינות ברחבי העולם. תמיכה קפיצית קבועה עומדת הוא מוצר שתוכנן במיוחד עבור תנאי עבודה שבהם אין מקום הרמה מעל הצינור ונדרשת תמיכה בתחתית. הוא ממוקם על קורות פלדה, יסודות בטון או פלטפורמות תמיכה דרך הבסיס, מספק כוח תמיכה קבוע כלפי מעלה עבור צינורות, ופותר בצורה מושלמת את בעיית פיצוי תזוזה של צינור בתרחישים מוגבלים בחלל.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

למה לבחור בסוג עומד? פתרון לתרחישים מוגבלים בחלל

בהנדסה מעשית, צינורות רבים אינם יכולים לאמץ פתרונות מתלים עליונים וחייבים להשתמש בתמיכה התחתונה:

▶  צינורות שכבה תחתונה בגלריות צינורות: אין קורות מבנה פלדה זמינות להתלה מעל צינורות השכבה הנמוכה ביותר

▶  צנרת על גבי הציוד: צינורות מסודרים ישירות מעל הציוד, ללא נקודות הרמה מעל

▶  צנרת בתעלות בטון: צינורות בתעלות צינור עם חלל עליון צר

▶  צינורות בקוטר גדול: צינורות מעל DN800, מוטות מתלים ארוכים מדי נוטים לאי יציבות

▶  צינורות רגישים לרטט: צינורות כניסת ויציאת משאבה, לתמיכה התחתונה יש יציבות טובה יותר מאשר מתלה

▶  פרויקטים של שיפוץ מחדש: מבני פלדה קיימים אינם יכולים להוסיף נקודות הרמה חדשות, רק תמיכה מהיסודות זמינה

בתרחישים אלה, תמיכה קפיצית קבועה עומדת היא הפתרון היחיד האפשרי לתמיכה בכוח קבוע.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

השוואה מקיפה: סוג עומד מול סוג מתלה

מימד השוואה	תמיכה קפיצית קבועה בעמידה	סוג מתלה מתלה קפיצי כוח קבוע
שיטת התקנה	השתרשות תחתונה, תמיכה כלפי מעלה	השתרשות עליונה, השעיה כלפי מטה
דרישת מקום	דורש פלטפורמת תמיכה תחתונה	דורש קורת מבנה פלדה עליונה
גובה כללי	נמוך (300-600 מ"מ)	גבוה (800-1500 מ"מ כולל מוט מתלה)
יציבות רוחבית	בסיס טוב, רחב, תזוזה אנטי-צדדית	מוט מתלה ממוצע וארוך נוטה להתנדנד
ביצועים נגד רטט	תמיכה ישירה מעולה ללא רעד	ממוצע, מוט מתלה נוטה לתהודה
קושי בהתקנה	מקום ורמה פשוט, ישיר	מורכב, דורש פעולה בגובה רב כדי להתאים את מוט המתלה
נגישות תחזוקה	טוב, ניתן לתפעול על הקרקע או הפלטפורמה	גרוע, דורש פעולה בגובה רב
העברת עומס	מועבר ישירות למבנה תחתון	מועבר דרך מוט מתלה ומבנה פלדה
קוטר צינור ישים	כל קוטרי הצינור, מתאים במיוחד לקטרים ​​גדולים	קטרים ​​קטנים ובינוניים, מוט ארוך מדי לקטרים ​​גדולים
כיוון תזוזה ישים	בעיקר תזוזה כלפי מעלה	בעיקר תזוזה כלפי מטה

מבנה המוצר ותכונות ליבה

תמיכה קפיצית קבועה עומדת מאמצת מבנה קופסה אנכית, המורכבת בעיקר מהחלקים הבאים:

לוחית בסיס: פלטה תחתונה רחבה לפיזור עומס והבטחת יציבות

קופסת קפיצים: מנגנון קפיצי כוח קבוע מובנה, מסודר אנכית

לוחית תמיכה עליונה: מחוברת עם תמיכת צינור צינור, ניתן לכוונן את הגובה עדין

מחוון תזוזה: מוצג בצד לתצפית קלה

מתקן נעילה: נועל קפיץ בזמן הובלה והתקנה

תכונות ליבה

עיצוב בגובה נמוך במיוחד

סידור קפיצים אנכי, גובה כללי נמוך ב-40% מסוג מתלה מאותו מפרט

מתאים לחלל עם גובה רצפה מוגבל כמו תעלות צנרת וחדרי ציוד

מפרטים קצרים יותר הניתנים להתאמה אישית לתנאי עבודה מיוחדים

יציבות מעולה

שטח הבסיס גדול פי 3 מסוג המתלה, מרכז כובד נמוך

לא קל להתהפך תחת דחף אופקי של צינור

אין בעיה בהתנדנדות מוט מתלה בתנאי עבודה ברטט

התקנה ותחזוקה נוחים

התקנה קרקעית, אין צורך בפעולה בגובה רב

מניחים ישירות על הבסיס, תקן לאחר פילוס

בורג כוונון בחלק העליון, ניתן להפעלה בעמידה על הקרקע

אין צורך לפרק צינורות לצורך תחזוקה והחלפה, יש לשלוף ישירות את מכלול הקפיץ

יכולת הסתגלות חזקה לעקירה

מתאים במיוחד לתנאי עבודה עם תזוזה תרמית כלפי מעלה של צינורות

מותאם גם לתזוזה כלפי מטה, פשוט התקן הפוך

תזוזה לרוחב אינה משפיעה על ביצועי כוח קבועים

ניתוח תרחישי יישום טיפוסי

תרחיש יישום	מאפייני מצב עבודה	למה לבחור סוג עומד
צינורות שכבה תחתונה בגלריות צינורות	צינורות השכבה הנמוכה ביותר, ללא קורות פלדה מעל	יכול לתמוך רק כלפי מעלה מרצפת גלריית הצינורות
צינורות כניסה ויציאה של משאבה	רטט גדול, רגיש לדחף	תמיכה תחתית יציבה, מפחיתה העברת רעידות
צנרת על גבי מחליפי חום	מסודר מעל מעטפת ציוד	אין נקודות הרמה בחלק העליון של הציוד, תמיכה ישירה
צינורות בתעלות צינור	תעלות צינור בטון, חלל צר	שטח עליון לא מספיק, השעיה בלתי אפשרית
צינורות קיטור בקוטר גדול	מעל DN800, משקל כבד	מוט מתלה ארוך מדי המועד לחוסר יציבות
שיפוץ צינורות פרויקטים	לא ניתן לקדוח מבני פלדה קיימים	נצל את תשתית הבטון הקיימת לתמיכה
צינורות מדחס	רטט הנגרמת על ידי זרימה פועם	תמיכה קשיחה + פיצוי כוח קבוע, אפקט שיכוך רעידות טוב

מדריך התקנה והפעלה באתר (מבוסס על 14 שנות ניסיון הנדסי)

בדיקה לפני התקנה

1. בדקו האם דגם המוצר תואם לשרטוטי עיצוב

2. בדקו האם מתקן הנעילה שלם והאם יש רפיון במהלך ההובלה

3. בדוק את שטוחות הבסיס, נדרש תיקון אם העיוות עולה על 2 מ"מ

שלבי התקנה

1. פילוס בסיס: שגיאת רמה של משטח בסיס תמיכה ≤2 מ"מ/מ'

2. מיקום ותיקון: הנח את תמיכת קפיץ קבועה בעמדה, ריתוך או בורג קבע את הבסיס לבסיס

3. חיבור צינור: חבר את תמיכת צינור הצינור עם פלטה עליונה של תושבת, תזוזה במצב קר מילואים

4. הגדרת עומס: התאם את הבורג העליון בהתאם לדרישות העיצוב, יישר את לוחית החיווי עם מצב קר

5. ביטול נעילה: הסר את ברגי נעילה לתחבורה לאחר ההתקנה

6. בדיקה ואישור: אישור המחוון יכול לנוע בחופשיות ללא חסימה

טיפול בבעיות נפוצות

בעיה באתר	ניתוח סיבה	פִּתָרוֹן
המחוון לא זז	ברגי נעילה לא הוסרו	הסר את כל ברגי הנעילה
סטיית עומס גדולה	משקל צינור בפועל אינו עולה בקנה אחד עם התכנון	כוונן עדין את בורג הכוונון העליון
רועד בסיס	בסיס לא אחיד	הוסף shims בתחתית ליישור
הטיית פלטה עליונה	אקסצנטריות של צינור	התאם את תמיכת הצינור למרוכז

בקרת איכות ואימות

בדיקות פנימיות מקיפות מבוצעות על כל מוצר לפני המשלוח

לפני המשלוח, כל מוצר עובר תהליך בדיקה פנימי מלא. תהליך זה כולל בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. מסופקים דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR).

הבהרה לגבי הסמכת צד שלישי

בדיקות פנימיות אינן זהות לבדיקות של צד שלישי המוסמכות על ידי ILAC. אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לספק זאת כשירות אופציונלי נפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

שירות זה מכסה ניתוח הרכב כימי, בדיקות מתיחה, בדיקות השפעה בטמפרטורה נמוכה של Charpy ובדיקות קשיות.

2. ריתוך NDT

השיטות הזמינות כוללות בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקה אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות הבולטים שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

יותר מספק מקומי סטנדרטי

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

שירות ותמיכה

▶  תמיכה בבחירה: ספק אימות שטח התקנה כדי לאשר היתכנות של פתרון מסוג עומד

▶  שירות מותאם אישית: גובה מיוחד בהתאמה אישית וגודל בסיס מיוחד בהתאם לשטח באתר

▶  הנחיית התקנה: ספק מדריך התקנה מפורט, הדרכה באתר זמינה עבור פרויקטים גדולים

▶  מחזור אספקה: 7-10 ימים עבור דגמים קונבנציונליים, 15-20 ימים עבור מוצרים מותאמים אישית

▶  אחריות איכות: שנתיים אחריות למוצר, תמיכה טכנית לכל החיים

▶  אספקת חלקי חילוף: מכלולי קפיצים נפוצים במלאי, נמסר תוך 48 שעות

תמיכה קפיצית קבועה עומדת היא פתרון אמין לתמיכה בצינורות בכוח קבוע בתנאי עבודה מוגבלים בחלל. במהלך 14 השנים האחרונות, פתרנו את הבעיה שלא ניתן ליישם פתרונות השעיה למאות פרויקטים ברחבי העולם, והמוצרים שלנו פעלו ביציבות ומוכרים על ידי הלקוחות פה אחד.
