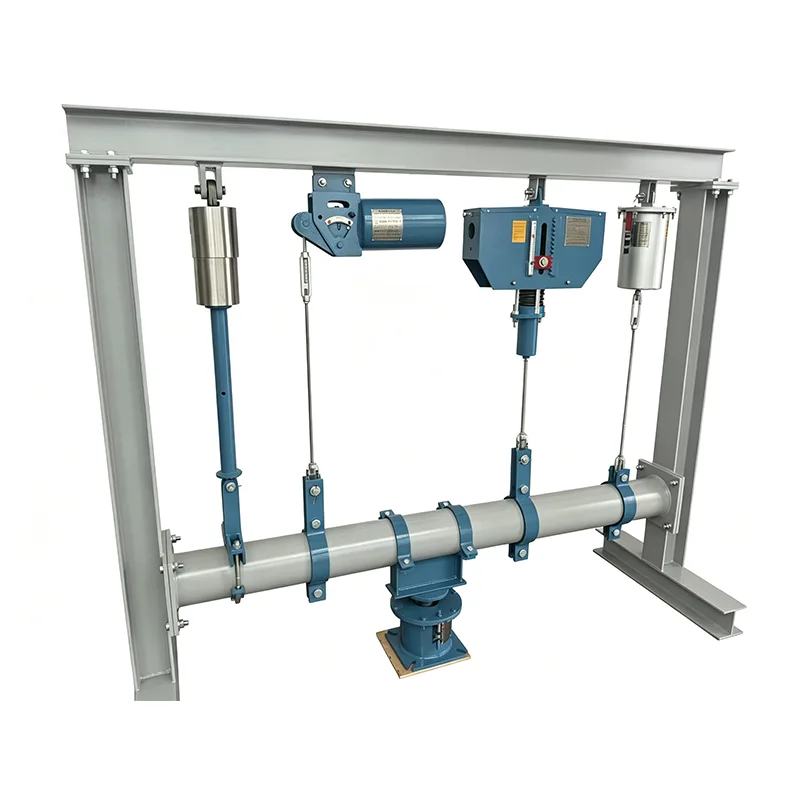

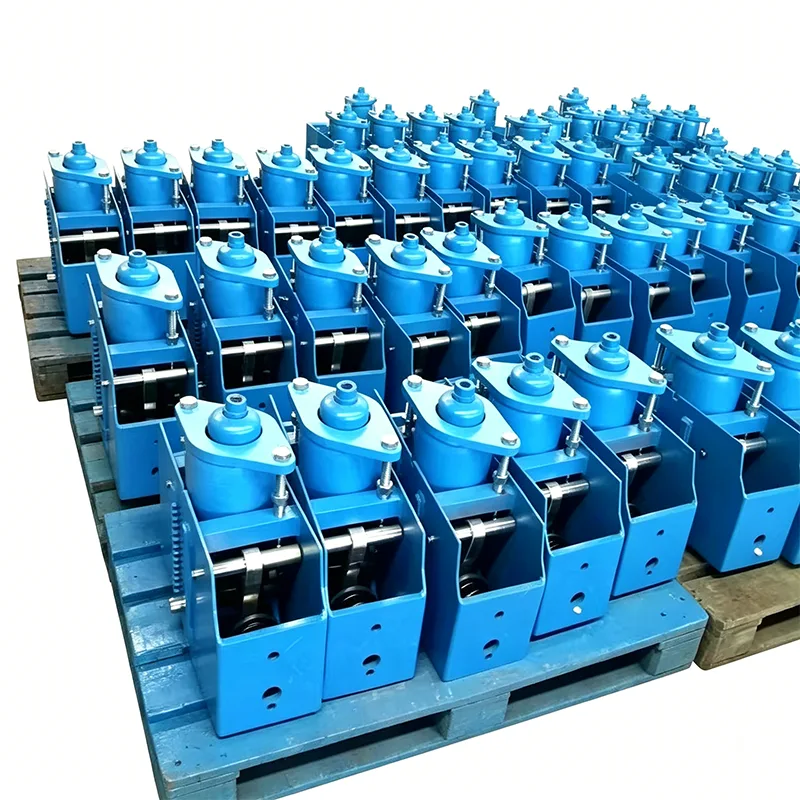

תמיכת קפיץ קבועה אופקית

באתרי תעשייה רבים, שטח מוגבל מעל צינורות אינו מאפשר התקנת תומכי קפיצים קבועים אנכיים. בינתיים, חלק מהצינורות דורשים תמיכה מהצד או מלמטה, ושיטות תמיכה מסורתיות נאבקות לעמוד בדרישות כוח קבועות תחת תזוזות גדולות. התמיכה האופקי הקבוע הקבוע הוא מוצר ייעודי שתוכנן במיוחד כדי לפתור בעיות אלו. הוא מותקן אופקית מתחת או לצד צינורות, ומספק כוח תמיכה יציב לאורך כל מהלך העבודה עם קצב שינוי עומס שנשלט בתוך 5%.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

עקרון עבודה ותכונות מבניות

תמיכת הקפיץ הקבוע האופקי פועלת על בסיס עקרון איזון הרגע. כאשר הצינור עובר תזוזה אנכית, הכוח האלסטי של הקפיץ הופך לכוח פלט קבוע באמצעות הצמדה מדויקת ומנגנון פקה. בניגוד לתומכים אנכיים, מכלול הקפיצים שלו מסודר בצורה אופקית, וכתוצאה מכך מרכז כובד נמוך יותר ופעולה יציבה יותר, מה שהופך אותו למתאים במיוחד למערכות צנרת עם עומס גדול ועם תזוזה גדולה.

התמיכה הסטנדרטית האופקי הקבוע הקבוע מאמצת מבנה מסגרת מרותך משולב, עם רכיבים עיקריים הכוללים:

▶  מכלול קפיצי סליל גלילי מסודר אופקית

▶  מערכת הצמדת איזון רגעים ברמת דיוק גבוהה

▶  מנגנון התאמת עומס מותקן בצד

▶ מכשיר הגבלת פעימות כפולות

▶  מחוון תזוזה חזותית

▶  בסיס הרכבה תחתון

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

השוואה עם תומכי קפיצים קבועים אנכיים

פריט השוואה	תמיכת קפיץ קבועה אופקית	תמיכת קפיץ קבועה אנכית
שיטת התקנה	מותקן אופקית מתחת או לצד צינורות	מותקן אנכית מעל צינורות
עיסוק בחלל	מרווח אנכי נמוך, מרווח אופקי גבוה	מרווח אופקי נמוך, מרווח אנכי גבוה
מיקום מרכז הכובד	יציבות תפעולית נמוכה, מעולה	דרישות גבוהות ותובעניות לבסיס התקנה
עומס מקסימלי	עד 1000kN	בדרך כלל לא יעלה על 500kN
נוחות תחזוקה	תפעול צד, אין צורך בטיפוס	תפעול עליון, דורש עבודת טיפוס
תרחישים ישימים	צינורות עומסים גדולים עם שטח עילי מוגבל	צינורות בעומס קטן עם שטח אופקי מוגבל

פרמטרים של מפרט סדרה מלאה

אנו מספקים 6 סדרות סטנדרטיות של תומכי קפיצים קבועים אופקיים, המכסים את הרוב המכריע של דרישות היישום התעשייתי:

סדרת דגמים	טווח עומס מדורג (kN)	סטייה רגילה (מ"מ)	טווח טמפרטורת פעולה (℃)	גורם בטיחות עיצובי
HCH-50	1-30	50	-40~+450	1.6
HCH-100	5-80	100	-40~+450	1.6
HCH-150	10-150	150	-40~+450	1.6
HCH-200	20-300	200	-40~+550	1.6
HCH-300	50-600	300	-40~+550	1.6
HCH-400	100-1000	400	-196~+550	1.8

כל המוצרים עומדים בתקני GB/T 17116.2-2018, ANSI/ASME B31.1 ו-DIN 2545.

יתרונות ביצועי ליבה

▶  יכולת עומס אולטרה-גבוהה: מספק כוח תמיכה מרבי של 1000kN כדי לעמוד בדרישות של צינורות וציוד גדולים

▶  יציבות תפעולית גבוהה: סידור אופקי עם מרכז כובד נמוך מספק ביצועים סייסמיים מצוינים, המסוגל לעמוד בפני רעידות אדמה בעוצמה של 8.

▶  תחזוקה בטוחה ונוחה: התאמה ובדיקה בצד מבטלים את הצורך בעבודות טיפוס, ומפחיתים את סיכוני הבטיחות

▶  יכולת הסתגלות חזקה להתקנה: ניתן להתקין על קורות בטון, מבני פלדה או יסודות ציוד

▶  טווח התאמת עומס רחב: מאפשר התאמה באתר בתוך ±15% מהעומס המדורג

▶  עיצוב אטום לחלוטין: מונע ביעילות מאבק, מי גשמים וחומרי חומר מאכל להיכנס למנגנונים פנימיים

שדות יישום טיפוסיים

תומכי קפיצים קבועים אופקיים נמצאים בשימוש נרחב בתרחישים התעשייתיים הבאים:

▶  צינורות קיטור וחימום ראשיים בתחנות כוח תרמיות גדולות

▶  צינורות יחידות פיצוח קטליטי נוזלי ופיצוח מים בבתי זיקוק של נפט

▶  צינורות כניסה ויציאה של מיכלי אחסון במסופי LNG גדולים

▶  צינורות אוויר חם של כבשנים וצינורות גז מממירים במפעלי פלדה

▶  מערכות קונבנציונליות של צינורות קיטור באיים בתחנות כוח גרעיניות

▶  צינורות מים חמים בקוטר גדול בטמפרטורה גבוהה להסקה מרכזית עירונית

ייצור ואבטחת איכות

עם ניסיון של 14 שנים בייצור תומכי קפיצים קבועים, יאנגג'ואו Tianshun Pipeline יישמה בהצלחה את תומכי הקפיץ הקבועים האופקיים שלה ליותר מ-350 פרויקטים תעשייתיים ברחבי העולם. כל המוצרים עוברים הליכי בקרת איכות קפדניים:

בדיקות פנימיות מקיפות מבוצעות על כל מוצר לפני המשלוח

לפני המשלוח, כל מוצר עובר תהליך בדיקה פנימי מלא. תהליך זה כולל בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. מסופקים דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR).

הבהרה לגבי הסמכת צד שלישי

בדיקות פנימיות אינן זהות לבדיקות של צד שלישי המוסמכות על ידי ILAC. אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לספק זאת כשירות אופציונלי נפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

שירות זה מכסה ניתוח הרכב כימי, בדיקות מתיחה, בדיקות השפעה בטמפרטורה נמוכה של Charpy ובדיקות קשיות.

2. ריתוך NDT

השיטות הזמינות כוללות בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקה אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות הבולטים שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

יותר מספק מקומי סטנדרטי

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

תמיכת שירות בלעדית

▶  סקר באתר וניתוח מתחים בצנרת בחינם

▶  עיצוב מותאם עבור חללי התקנה מיוחדים

▶  מהנדסים מקצועיים מספקים הדרכה וביצוע התקנה באתר

▶ תקופת אחריות של 12 חודשים עם תיקון או החלפה חינם במהלך תקופת האחריות

▶  תמיכה טכנית לכל החיים ואספקת חלקי חילוף

למידע מפורט יותר על תמיכה באביב קבוע או בחירה טכנית עבור הפרויקט שלך, אנא צור קשר עם צוות המכירות שלנו.

שאלות נפוצות (שאלות נפוצות)

ש: האם ניתן להתקין תמיכות קפיצים קבועים אופקיים על מבני פלדה?

ת: כן. אנו מספקים צורות בסיס הרכבה מרובות כדי להתאים ליסודות בטון, קורות מבנה פלדה ופלטפורמות ציוד. עבור דגמים בעלי עומס גדול, אנו נספק המלצות לתכנון בסיס כדי להבטיח שכוח ההתקנה עומד בדרישות.

ש: האם ניתן להשתמש בתמיכת הקפיץ הקבוע האופקי שלך בסביבות בטמפרטורה נמוכה?

ת: כן. אנו מציעים דגמים מיוחדים בטמפרטורה נמוכה המאמצים חומרי נירוסטה 304 או 316L ועברו מבחני השפעה בטמפרטורה נמוכה. הם יכולים לפעול כרגיל בטמפרטורות נמוכות כמו -196℃ ומתאימים למערכות צנרת קריוגניות כגון LNG ואתילן.

ש: מהו זמן האספקה ​​של המוצרים שלך?

ת: זמן האספקה ​​לדגמים סטנדרטיים הוא 30-45 ימים, ולדגמים מותאמים הוא 45-60 ימים בהתאם למורכבות. להזמנות דחופות, נוכל לארגן ייצור מזורז עם זמן האספקה ​​הקצר ביותר של 20 יום.
