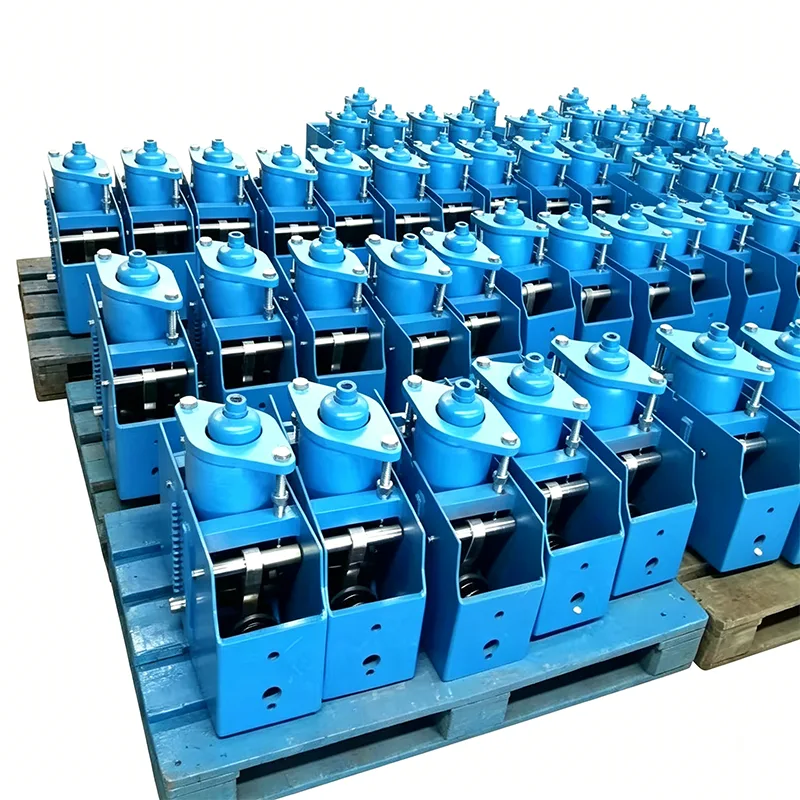

תמיכה קפיצית קבועה שלוחה

במערכות צנרת תעשייתיות גדולות, כאשר צינורות עוברים תזוזה אנכית משמעותית, תומכי קפיצים רגילים ייצרו שינויים בעומס ניכרים, אשר בתורם מפעילים לחץ נוסף עצום על ציוד רגיש מחובר (כגון טורבינות קיטור, דוודים, מדחסים וכו'). תוך מינוף 14 שנות הצטברות טכנית בטכנולוגיית תמיכת צינורות, Yangzhou Tianshun Pipeline Technology Co., Ltd מפתחת ומייצרת מקצועית Cantilever Constant Spring Support. מוצר זה מאמץ את העיקרון של שיווי משקל מומנט כדי להבטיח שהכוח התומך יישאר קבוע לאורך כל התזוזה האנכית של הצינור. תכונה זו הופכת אותו למכשיר תומך קריטי עבור מערכות צינורות בנפח גדול ותרחישים שבהם יש לשלוט בקפדנות על קצב שינוי העומס. זה מונע למעשה העברת כוח לא חיובית במערכת הצינורות ומבטיח פעולה בטוחה של ציוד הליבה.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

מבנה ליבה ומאפיינים מכניים

תמיכת קפיצי ה-Cantilever Constant שלנו מאמצת מבנה משולב דיוק של מנוף וקפיץ שלוחה, והופכת איזון מכני מורכב למוצרים הנדסיים אמינים. הפרמטרים הטכניים הליבה והתכונות המבניות שלו הם כדלקמן:

מימד טכני	מדדי ביצועים וערך הנדסי
קצב שינוי עומס	קצב שינוי העומס התיאורטי הוא אפס (סטייה בפועל ≤5%), מספק כוח תמיכה קבוע ומבטל לחלוטין מתח נוסף.
יכולת תזוזה אנכית	תומך בפיצוי תזוזה אנכית של 0-300 מ"מ או אפילו יותר, תוכנן במיוחד עבור מערכות צנרת בעלות תזוזה גדולה.
יתרונות מבנה שלוחה	מאמץ עיצוב מנוף שלוחה, בעל מבנה קומפקטי ותפוסת שטח קטנה, המתאים לסביבות התקנה מורכבות באתר.
חומר ואנטי קורוזיה	רכיבים נושאי עומס הליבה עשויים מפלדת סגסוגת בעלת חוזק גבוה, עם ציפוי מגולוון בחום או אנטי קורוזיה על פני השטח, תוך התאמה לתנאי עבודה קשים.

יישום הנדסי והתאמה באתר

ביישומים הנדסיים מעשיים, התקנת צינורות מתמודדת לעתים קרובות עם אילוצי שטח מורכבים. תמיכת קפיצי ה-Cantilever Constant Spring שלנו נותנת מענה מלא לנקודות הכאב של בנייה באתר:

הגדרה מדויקת של מצב קר: לפני המסירה, אנו לוחצים מראש ונועלים את הקפיץ במצב העומס במצב קר בהתאם לתנאי הלחץ בצינור ודרישות העקירה התרמית שסופקו על ידי הלקוחות. במהלך ההתקנה באתר נדרשת התאמה עדינה בלבד של העמוד המשורשר כדי להגיע למצב התכנון, מה שמקצר מאוד את תקופת הבנייה.

שיטות השתרשות גמישות: מבנה שלוחה מתאים לתנאי השתרשות שונים. בין אם מדובר בקורות מבנה פלדה, יסודות בטון או גופי ציוד, ניתן להשיג השתרשות יציבה באמצעות מחברי שורשים תואמים (כגון לוחות בודדים מרותכים, זרועות צולבות מהדק צינור וכו').

מצב פעולה חזותי: מצויד בלוחות חיווי תזוזה ובסולמות עומס ברמת דיוק גבוהה, צוות התפעול והתחזוקה יכול לשפוט באופן אינטואיטיבי אם הצינור נמצא בעמדת העבודה המתוכננת מבלי לפרק את המעטפת, מה שמקל על בדיקה יומיומית ותחזוקה מונעת.

מערכת ייצור ובקרת איכות קפדנית

בדיקות פנימיות מקיפות מבוצעות על כל מוצר לפני המשלוח

לפני המשלוח, כל מוצר עובר תהליך בדיקה פנימי מלא. תהליך זה כולל בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. מסופקים דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR).

הבהרה לגבי הסמכת צד שלישי

בדיקות פנימיות אינן זהות לבדיקות של צד שלישי המוסמכות על ידי ILAC. אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לספק זאת כשירות אופציונלי נפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

שירות זה מכסה ניתוח הרכב כימי, בדיקות מתיחה, בדיקות השפעה בטמפרטורה נמוכה של Charpy ובדיקות קשיות.

2. ריתוך NDT

השיטות הזמינות כוללות בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקה אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות הבולטים שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

יותר מספק מקומי סטנדרטי

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

למה לבחור בתמיכה קפיצית קבועה של Tianshun?

מורשת טכנית עמוקה: בהסתמך על 14 שנות ניסיון בתעשייה וצוות מו"פ מקצועי, אנו מספקים תמיכה טכנית בתהליך מלא מניתוח מתח בצנרת, חישוב בחירת סוג ועד הדרכה בהתקנה.

אימות פרויקטים גלובליים: המוצרים פעלו ביציבות בפרויקטי חשמל, פטרוכימיה ואנרגיה ביותר מ-40 מדינות ברחבי העולם, עמידים במבחנים של הפעלה/השבתה של מספר יחידות ותנאי עבודה קיצוניים.

יכולת שירות מותאמת אישית: עבור אילוצי מקום מיוחדים או דרישות עומס לא סטנדרטיות, אנו יכולים לספק פתרונות הנדסיים ועיצוב מבנה שלוחה בהתאמה אישית.

אחריות אמינה לאחר המכירה: הקמנו תיק לקוח ומנגנון תגובה מלא, המספק הערכת מצב, הדרכה לאיפוס עומס והחלפה במהלך תחזוקת כיבוי, הפחתת סיכוני התפעול והתחזוקה של תחנות כוח.
