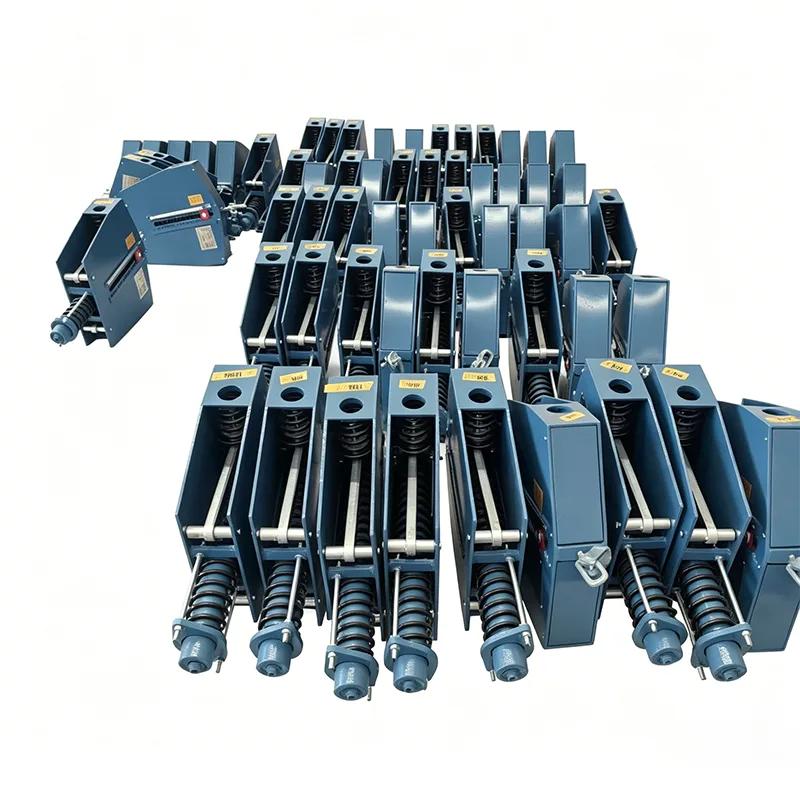

כאשר צינורות חווים תזוזות אנכיות גדולות (העולות על 100 מ"מ) ורגישים ביותר לשינויי עומס, שיעור שינוי העומס (≤25%) של תומכי קפיצים משתנים רגילים עלול להוביל ללחץ מוגזם בצנרת, נזק לממשק הציוד ואפילו קרע בצנרת. התמיכה הקבועה האנכית מספקת כוח תמיכה כמעט קבוע (שיעור שינוי עומס ≤ 5%) לאורך כל מהלך העבודה בהתבסס על עקרון איזון הרגעים, ופותרים לחלוטין את אתגר בקרת המתח עבור צינורות בעלי תזוזה גדולה.
עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.
בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.
מוצרים אלה מתאימים למערכות צנרת תעשייתיות בעלות תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.
תמיכת הקפיץ הקבועה האנכית מנצלת את האיזון ההדדי בין כוח הקפיץ לבין הרגע שנוצר על ידי מנגנון ההצמדה. כאשר הצינור נע למעלה ולמטה, עיוות הקפיץ מפוצה במדויק על ידי מערכת הפיקה וההצמדה, ושומר על יציבות הכוח התומך בפלט. תכנון זה מבטל לחלוטין את תנודות העומס הנגרמות על ידי עקירת צינורות, מגן על צינורות וציוד מחובר מלחץ נוסף.
| טבלת מפרט של קולב קפיץ קבוע | דוּגמָה |
| דגם / סדרה | PH, LH, CA, CS, TH |
| כושר עומס (תפעול) | 0.1 קילוואן - 500 קילוואן |
| סך הכל נסיעות | 50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ |
| נסיעות בפועל | עד 600 מ"מ |
| סטיית עומס (סובלנות) | ±5% (סטנדרטי) / ±3% (High Prec.) |
| מיקום התקנה | אופקי / אנכי |
| גימור דיור | מגולוון חם / אפוקסי |
| טמפ' הפעלה | -20°C עד +80°C (סביבה) |
| חומר סליל קפיץ | 60Si2Mn / 50CrVA |
| טווח התאמת עומס | ±10% (התאמת שדה) |
התמיכה הסטנדרטית ב-Vertical Constant Spring Support מאמצת עיצוב מודולרי, המורכב מהרכיבים העצמאיים הבאים לתחזוקה והחלפה קלה באתר:
▶ הרכבת קפיצים: קפיצי סגסוגת בעלי חוזק גבוה נתונים לטיפול בחום ייצוב
▶ מנגנון איזון רגע: מערכת פקה וחיבור במכונה מדויקת
▶ התקן לכוונון עומס: כוונון בורג עליון לכוונון עדין במהלך הפעולה
▶ מערכת אינדיקציה לעקירה: לוחית קנה מידה שקופה המציגה תזוזת צינור בזמן אמת
▶ מכלול חיבורים עליונים ותחתונים: אפשרויות חיבור מרובות להתאמה לתנאי התקנה שונים
▶ דיור מגן: עיצוב סגור לחלוטין למניעת חדירת אבק וחומר מאכל
|
פריט יתרון |
ביצועים ספציפיים |
ערך ללקוחות |
|
דיוק כוח מתמיד |
שיעור שינוי עומס ≤5%, חורג מהסטנדרטים הלאומיים |
מפחית מתח בצנרת ומאריך את חיי השירות של הציוד |
|
מבנה קומפקטי |
קטן ב-30% מתומכי קפיצים קבועים אופקיים מסורתיים |
חוסך מקום מתלה צינור ומקל על ההתקנה |
|
התקנה קלה |
מותאם מראש לעומס שצוין לפני המסירה |
מבטל איתור באגים מורכב באתר ומקצר את תקופת הבנייה |
|
תחזוקה פשוטה |
עיצוב מודולרי עם רכיבים הניתנים להחלפה |
מפחית את זמן ההשבתה ומפחית את עלויות התחזוקה |
|
בטוח ואמין |
מצויד בהתקני עומס יתר והגבלת שבץ |
מונע נזק מקרי ומבטיח את בטיחות המערכת |
|
סדרת דגמים |
טווח עומס (kN) |
סטייה מדורגת (מ"מ) |
טמפרטורת פעולה (℃) |
תקנים ישימים |
|
VCH-50 |
0.5-20 |
50 |
-40~+450 |
GB/T 17116.2 |
|
VCH-100 |
2-50 |
100 |
-40~+450 |
GB/T 17116.2 |
|
VCH-150 |
5-100 |
150 |
-40~+450 |
GB/T 17116.2 |
|
VCH-200 |
10-200 |
200 |
-40~+550 |
GB/T 17116.2 |
|
VCH-300 |
20-300 |
300 |
-40~+550 |
GB/T 17116.2 |
|
VCH-400 |
50-500 |
400 |
-196~+550 |
ANSI/ASME B31.1 |
תומך קפיצי הקפיץ האנכי הקבוע מתאים במיוחד למערכות הצינור הבאות הדורשות התקנה אנכית ותזוזה גדולה:
▶ צינורות קיטור ראשיים וחימום צינורות קיטור בתחנות כוח
▶ צינורות תהליך בטמפרטורה גבוהה ובלחץ גבוה במפעלי זיקוק נפט וכימיקלים
▶ צינורות נוזל קריוגניים במסופי LNG
▶ צינורות גז וחמצן בתנור פיצוץ במפעלי פלדה
▶ קווי קיטור ראשיים בטמפרטורה גבוהה להסקה מרכזית עירונית
▶ כניסה ויציאה מקשרת צינורות של מיכלי אחסון גדולים
▶ בדיקה לפני התקנה: ודא שדגם המוצר, העומס והסטייה עומדים בדרישות התכנון, ובדוק אם יש נזק במהלך ההובלה
▶ אמצעי זהירות בהתקנה: שמור על התמיכה אנכית עם סטייה שאינה עולה על 1°; הסר את התקן נעילת ההובלה לאחר ההתקנה
▶ הטמעה לפני הפעלה: כוונן את העומס בהתאם לתנאים בפועל באתר כדי להבטיח שהצינור ישר
▶ תחזוקה יומית: בדוק את מחוון התזוזה והידוק ברגי החיבור כל שישה חודשים; לבצע בדיקה מקיפה מדי שנה
▶ מחזור החלפה: חיי השירות של המוצר יכולים להגיע ל-15-20 שנים בתנאי עבודה רגילים
תמיכות האביב הקבועות האנכיות שלנו אומתו במספר רב של פרויקטים מרכזיים ברחבי העולם, כולל:
▶ מערכת צינורות קיטור ראשית של תחנת כוח תרמית של 300MW
▶ פרויקט של 10 מיליון טון בשנה של זיקוק ואינטגרציה כימית
▶ פרויקט צינור קריוגני של מסוף LNG
▶ בדיקת חומר גלם נכנס: כל אצווה של פלדה נתונה לניתוח ספקטרלי ובדיקת מאפיינים מכניים
▶ עיבוד רכיבי מפתח: מרכזי עיבוד CNC משמשים כדי להבטיח דיוק ממדי
▶ בדיקת ביצועי אביב: כל קפיץ עובר 100,000 מחזורי עייפות
▶ בדיקת ביצועי מכונה מלאה: כל יחידה עוברת בדיקת ביצועי כוח קבוע במכה מלאה
▶ בדיקת מפעל סופית: מונפקים מסמכי אישור איכות מלאים
מערכת ניהול האיכות שלנו מוסמכת לתקן ISO 9001:2015, וכל המוצרים עומדים בסטנדרטים הבינלאומיים לרבות CE ו-API.
▶ בחירה טכנית בחינם וניתוח מתח בצנרת
▶ שירותי עיצוב בהתאמה אישית למוצרים לא סטנדרטיים
▶ הדרכה בהתקנה באתר והדרכה טכנית
▶ תקופת אחריות של 12 חודשים עם תמיכה טכנית לכל החיים
▶ אספקת חלקי חילוף לשעת חירום עם מענה של 48 שעות
למידע מפורט יותר על תמיכת ה-Vertical Constant Spring Support, אנא צור קשר עם הצוות הטכני שלנו לקבלת ייעוץ מקצועי לבחירה.
ש: מה ההבדל בין תומך קפיצים קבועים אנכיים ואופקיים?
ת: ההבדלים העיקריים טמונים בשיטת ההתקנה ובתפוסת החלל. תומכי קפיצים קבועים אנכיים מותקנים בצורה אנכית ותופסים פחות מקום אופקי, מה שהופך אותם מתאימים לאזורי מתלה צנרת צרים. תומכי קפיצים קבועים אופקיים מותקנים אופקית ותופסים יותר מקום אנכי, מתאים למיקומים עם מרווח גחון מספיק.
ש: האם ניתן להתאים את העומס של תמיכת הקפיץ הקבוע האנכי שלך באתר?
ת: כן. המוצר מצויד בבורג ייעודי לכוונון עומס בחלק העליון, המאפשר כוונון עדין במהלך פעולת הצינור ללא כיבוי. טווח ההתאמה הוא ±10% מהעומס המדורג.
ש: האם מוצר זה מתאים לסביבות בטמפרטורה נמוכה?
ת: כן. אנו מציעים מודלים מיוחדים לטמפרטורה נמוכה המאמצים חומרים עמידים קריוגניים ותהליכי טיפול מיוחדים. הם יכולים לפעול כרגיל בטמפרטורות נמוכות כמו -196℃ ומתאימים למערכות צנרת קריוגניות כגון LNG.
