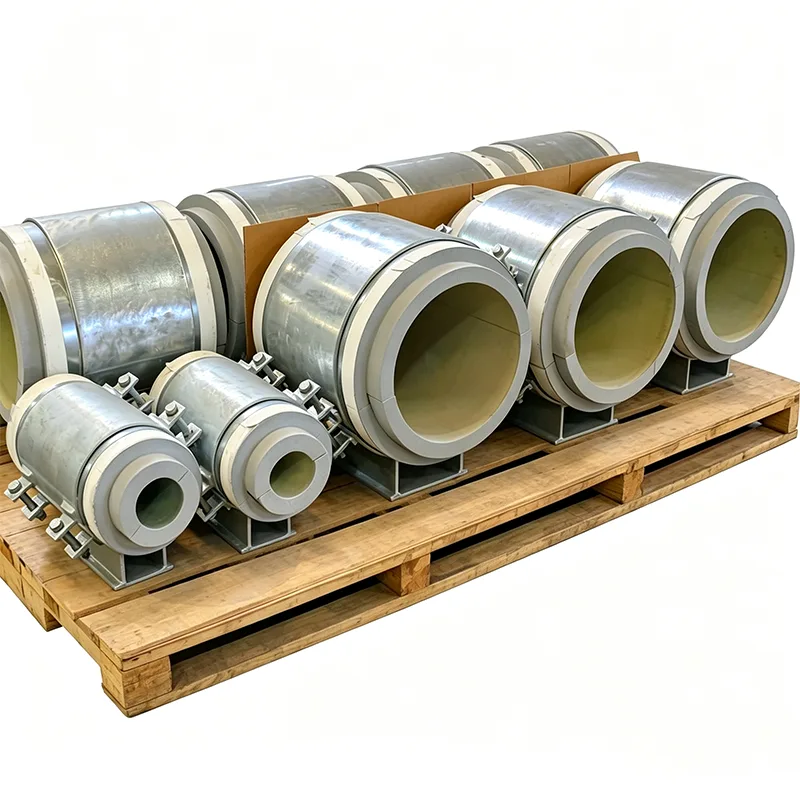

תומכי צנרת מבודדים מראש עם בסיס

בידוד בשטח סביב תומכי צינור יוצר נקודות תורפה בכל מערכת מבודדת מראש. תומכי הצינור המבודדים מראש של Yangzhou Tianshun מגיעים כיחידה אחת שנבנתה במפעל עם בלוק בידוד מכוסה במלואו, מחסום אדים משולב ולוחות החלקה אופציונליים - חיתוך עבודה באתר, ביטול גשרים תרמיים והאצת ההתקנה. בקש הצעת מחיר, שלח את מפרט הבידוד שלך, או דון בדרישות הפרויקט שלך.

בפרויקט צנרת מבודדת מראש - חימום מחוז, רשתות קירור או קווים חמים וקרים תעשייתיים - מערכת הבידוד חזקה רק כמו הנקודה החלשה ביותר שלה. מיקומי התמיכה הם בדרך כלל נקודת התורפה הזו. יצירת בידוד בשטח סביב נעל צינור, חיתוך חומר בלוקים לפי מידה ואיטום מחסום האדים במצבים לא נוחים לוקח זמן, תלוי מאוד במיומנות המתקין, וקשה לבדוק כראוי לאחר המשך החיפוי.

תומכי צנרת מבודדים מראש מותקן על בסיס מבטלים את העבודה באתר. בלוק הבידוד נושא העומס מחובר במפעל בתוך גוף התמיכה המתכתי ואטום בתוך מעיל רציף לפני שהוא עוזב את המפעל שלנו. ההרכבה מגיעה לאתר כיחידה אחת מוכנה להתקנה: הברגה אותה לבסיס או לעבודת הפלדה, הנחת הצינור, ומחברת את בידוד הצנרת הצמוד ישירות לקולר האיטום המובנה של התומך. אנו מייצרים תומכים אלה במתקן יאנגג'ואו שלנו מאז 2012, עבור פרויקטים שבהם עקביות, מהירות וביצועי בידוד לטווח ארוך אינם ניתנים למשא ומתן.

מה אתה מקבל במכלול אחד שנבנה במפעל

כל תמיכת צינור מבודד מראש מותקן על בסיס מורכב משלוש שכבות משולבות:

לוחית בסיס פלדה קשיחה עם חורי ברגי עיגון שנקדחו מראש, בגודל לפי הטעינה המבנית והדרישות הסיסמיות שלך.

בלוק בידוד בצפיפות גבוהה, שנבחר לטמפרטורת הפעולה, נלכד במלואו בתוך גוף המתכת. עבור שירותים חמים עד 140 מעלות צלזיוס, אנו משתמשים בדרך כלל בפוליאוריתן בצפיפות גבוהה (PUR) או בפוליאיזוציאנורט (PIR). עבור מים קרים ויישומים מתחת לאפס, נעשה שימוש בזכוכית סלולרית עם תאים סגורים או PIR עם דירוג שירות בטמפרטורה נמוכה.

עריסת צינור או אוכף המחלק את העומס לתוך גוש הבידוד, מקובע מכאני למניעת סיבוב או הרמה. העריסה מעוצבת עם רדיוס התואם לקוטר החיצוני של הצינור וכוללת מגן מגן למניעת נזקי ציפוי.

מכלול המתכת כולו מגולוון חם כסטנדרט, עם נירוסטה זמינה עבור סביבות קורוזיביות. מכיוון שבלוק הבידוד מחובר בתנאי מפעל מבוקרים, נתיב העומס הדחיסה ניצב לחלוטין, ואין פערי אוויר שיאפשרו איבוד חום בהסעה או נדידת לחות לאורך זמן.

ללא גשרים תרמיים, ללא דליפות אדים

התכונה המגדירה של תמיכה זו היא שצלחת בסיס הפלדה ועריסת הצינור לעולם לא נוגעים. בלוק הבידוד נושא את מלוא משקל הצינור ומתפקד כהפסקה תרמית. בצינור קר, זה אומר שלא נוצר כפור על לוח הבסיס או הפלדה המבנית שמתחתיה. על צינור חם, זה אומר שאין חום אובד לקרן.

עבור מחסום האדים, אנו מייצרים את התמיכה עם אוגן איטום מתכתי משולב סביב ההיקף. מעיל בידוד הצינורות המיושם באתר - בין אם זה יריעת מתכת מפותלת ספירלה או שרוול מתכווץ בחום - מתנגש כנגד האוגן הזה ואטום בדבק או בסרט, יוצר אטם אדים רציף וניתן לבדיקה. אנחנו גם חותכים מראש את הבידוד המשני סביב גוף התמיכה, כך שצוותי האתר לא יצטרכו לשנות מקטעי בידוד תוך כדי תנועה.

מתי צריכה להתרחש תנועה בתמיכה

בקווים מבודדים רבים מראש, הצינור צריך להחליק דרך התמיכה כאשר הוא מתרחב ומתכווץ. אנו יכולים לשלב משטח הזזה בעל חיכוך נמוך בתמיכה המותקנת בבסיס מבלי לפגוע בבידוד. יריעת נירוסטה מלוטשת מודבקת לצד התחתון של בלוק הבידוד, בשילוב עם כרית PTFE או גרפיט בחלק העליון של לוח הבסיס. כל מכלול השקופיות סגור בתוך גוף התמיכה האטום, כך שאבק או לחות לא יכולים להגיע למשטחי ההזזה. טווח תנועת התכנון מחושב כך שיתאים לניתוח מתח הצינור שלך, עם מרווח בטיחות נדיב.

תיעוד התואם את איכות המוצר

כל הזמנת תמיכה מבודדת מראש מ-Tianshun כוללת:

EN 10204 תעודות חומר מסוג 3.1 עבור כל פלדה מבנית והברגות.

גליונות נתונים של חומרי בידוד המפרטים מוליכות תרמית, חוזק לחיצה וחדירות אדי מים בטמפרטורת התכנון.

דוחות בדיקת מימד המאשרים את עובי הבלוק, ממדי לוחית הבסיס ואת הגובה והיישור הכללי של המכלול.

רישומי ייצור במפעל המציגים תנאים סביבתיים במהלך ההדבקה והאיפור, שהם קריטיים לשלמות הדבקה לטווח ארוך.

יישומים אופייניים

רשתות חימום וקירור מחוזיות, בהן מערכות צינור מלוכדות מבודדות מראש הן סטנדרטיות

מדפי צנרת קבורים ומעל הקרקע מבודדים מראש במפעלי תעשייה

LNG וצנרת קריוגנית שבה מחסום אדים אטום במפעל מפחית באופן משמעותי את עיכובי ההפעלה

מתקני מזון ותרופות הדורשים משטחי תמיכה היגייניים הניתנים לניקוי

כל פרויקט שבו הפחתת עבודת הבידוד באתר היא עלות מדידה ותועלת לוח זמנים

מדוע לבחור ב-Tianshun עבור תמיכות מבודדות מראש?

אנחנו לא מתייחסים לבידוד כאל מחשבה שלאחר מכן ואנחנו לא פשוט תוחבים בלוק בנעל סטנדרטית. צוות ההנדסה הביתי שלנו לוקח את גדלי הצינורות, מפרטי הבידוד והעומסים המבניים שלך, ומגדיר כל תמיכה כך שבלוק הבידוד יעבוד במתח הלחיצה המותר שלו, מחסום האדים יכול להתבצע על ידי צוות האתר ללא אלתור, ולוח הבסיס תואם את סידור הפלדה האזרחי או המבני שלך. הגישה העיצובית הראשונה הזו, בשילוב עם 14 שנות הניסיון שלנו ושיעור הזמנות חוזרות מעל 70%, מבטיחה לך לקבל תמיכה ששומרת על החום היכן שהוא שייך ועל העיבוי בחוץ.

שאלות נפוצות

ש: האם ניתן להחליף את בלוק הבידוד אם הוא פגום?

ת: הוא מלוכד ומובלע, מה שהופך את החלפת השדה לבלתי מעשית. אנו ממליצים להזמין מכלול חילוף עבור מקומות קריטיים. גוף הפלדה החזק ממזער את הסיכון לנזק במהלך הטיפול.

ש: איזה טווח טמפרטורות מכסים התומכים הללו?

ת: מ-196°C עד +140°C עבור שילובי PIR/זכוכית סלולרית סטנדרטיים. לטמפרטורות גבוהות יותר, ניתן להשתמש בלוקי סידן סיליקט.

ש: האם אני צריך לספק צלחת שקופיות משלי?

ת: לא. אנו יכולים לשלב את לוחית ההחלקה במהלך הייצור, ומשטח ההזזה נשאר אטום בתוך גוף התמיכה.

ש: כיצד אוכל לאטום את בידוד הצינור לתמיכה שלך?

ת: אנו מספקים צווארון איטום מתכת מסביב לתמיכה. צוות האתר שלך פשוט דוחף את מעיל בידוד הצינור עד לצווארון זה ואוטם אותו עם סרט דבק או מסטיק בתקן.

ש: אילו תקנים חלים?

ת: ייצור פלדה ל-MSS SP-58/69. בלוקי בידוד עומדים בתקן EN 14305 (זכוכית סלולרית) או EN 13165 (PUR/PIR). אנחנו יכולים גם לעמוד בקודי פרויקט ספציפיים כמו EN 253 עבור צינורות הסקה מחוזית.
