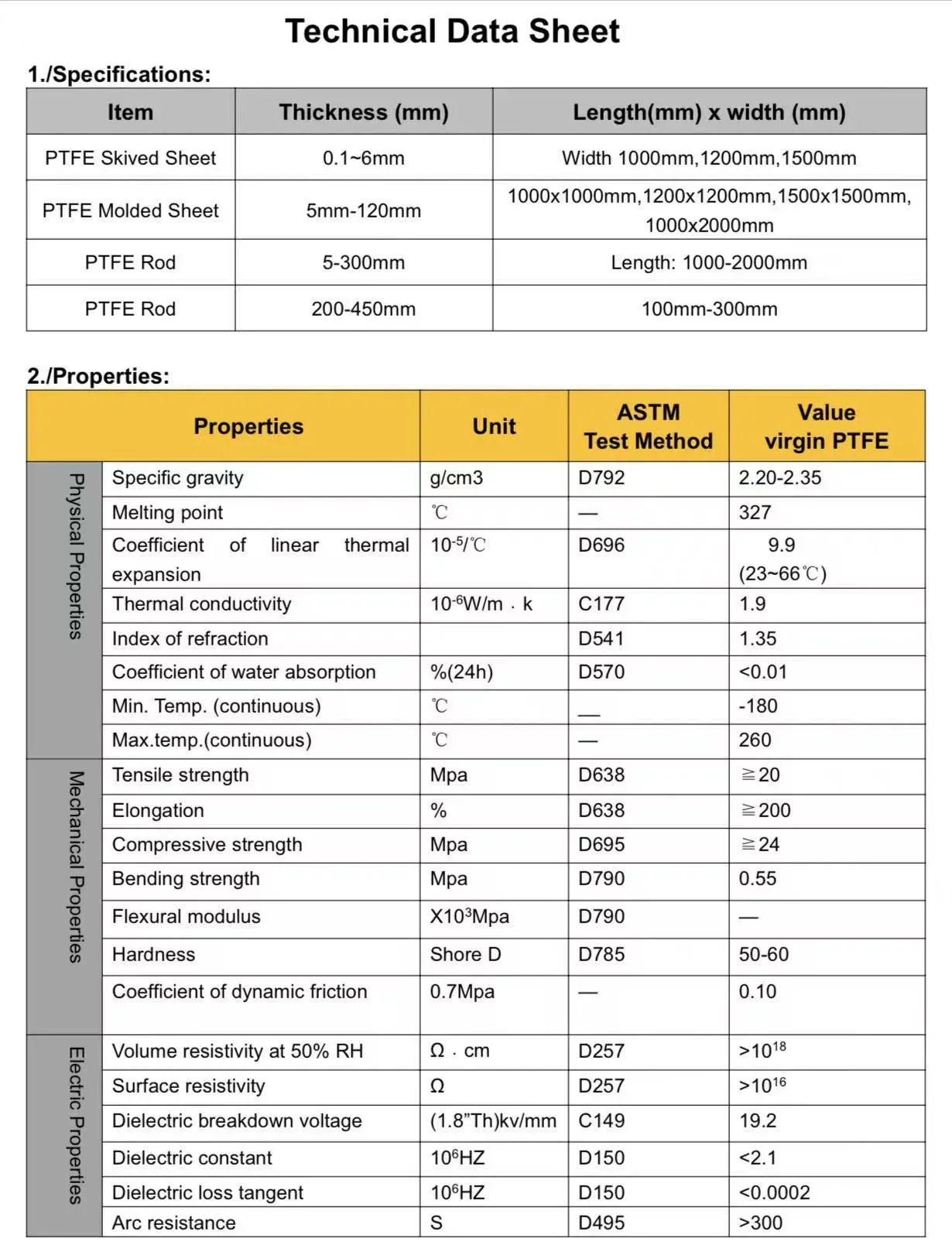

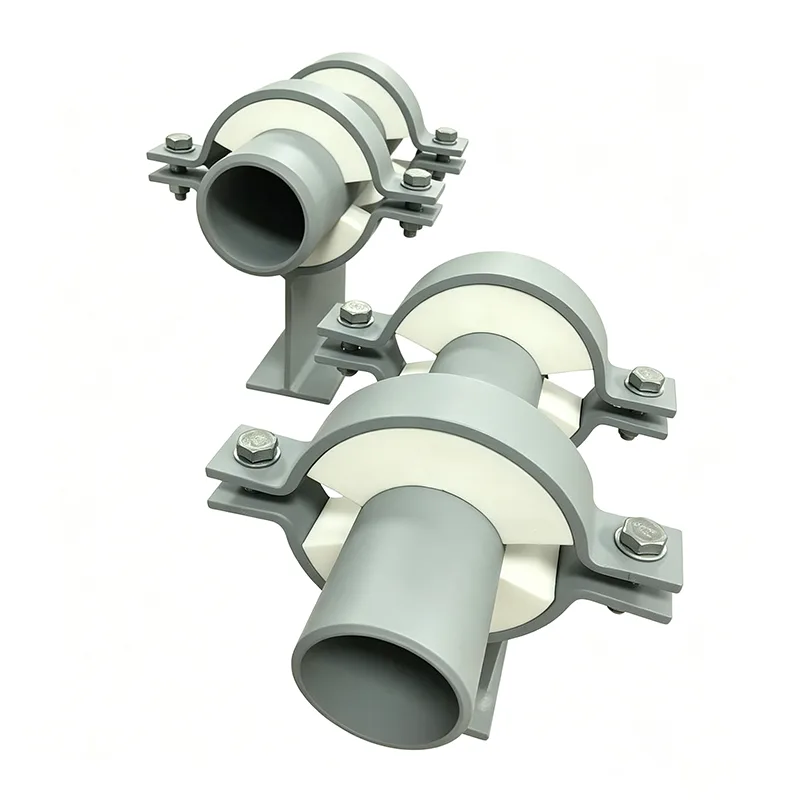

זוהי תמיכה שתוכננה במיוחד עבור צנרת מבודדת, שתוכננה להחזיק בידוד העשוי מ-PTFE במכונה מדויקת ובצורת דחיסה. כיום יש ביקוש חזק למוצר זה בשוק הרוסי. בסין, איכות מוצרי ה-PTFE משתנה באופן משמעותי, מה שמקשה על סוחרים בינלאומיים להשיג פריטים באיכות גבוהה. החברה שלנו משתמשת בחומרי פרימיום ומייצרת תומכים בטווח גדלים מ-DN20 עד DN1200.
תמיכה לא מבודדת על צינור מבודד היטב אחרת היא חור במערכת. על קו מים צוננים, הוא מטפטף עיבוי. על קו קיטור, הוא מקרין חום. על צינור קריוגני, הוא שולף לחות מהאוויר ומקפיא אותה מוצקה. המטרה של תמיכת צינור מבודד היא לסגור את הפער הזה - לשאת את משקל הצינור, התכולה והבידוד מבלי ליצור קצר חשמלי תרמי בין הצינור למבנה.
Yangzhou Tianshun עיצבה וייצרה תומכי צינורות מבודדים מאז 2012 עבור רשתות קירור מחוזיות, מערכות קיטור תעשייתיות, מסופי LNG ומפעלי עיבוד מזון ברחבי העולם. אנו בונים כל תמיכה כמכלול אחד שנבדק בעומס עם בלוק הבידוד משולב במלואו, כך שלא תצטרך לייצר את ההפסקה התרמית באתר.
| פריט פרמטר | ערכים/יחידה אופייניים |
| טמפרטורת שירות | -196 מעלות צלזיוס עד +120 מעלות צלזיוס |
| חומר בידוד | HDPU (פוליאוריתן בצפיפות גבוהה) / פוליאיזוציאנורט (PIR) / פרמלי |
| צפיפות של בידוד | 160 ק"ג/מ"ר, 224 ק"ג/מ"ר, 320 ק"ג/מ"ר |
| חוזק לחיצה | ≥ 2.5 MPa / 5.0 MPa |
| מוליכות תרמית | ≤ 0.035 W/(m·K) @ 24°C |
| חומר עריסה/נעל | נירוסטה (SS304/SS316L) / פלדת פחמן בטמפרטורה נמוכה (A333 Gr.6) |
| מחסום אדים | גומי בוטיל / מיילר / רדיד אלומיניום |
| עיכוב בעירה | Class B1 / ASTM E84 Class A |
| תאימות סטנדרטית | תקן CINI, MSS SP-58 |
| חומר מחסום אדים | גומי בוטיל / מיילר / אלו-רדיד |
| חדירות אדים | ≤ 0.02 Perm-inch (תואם לתקן ASTM E96) |
| איטום / הדבקה | דבק קריוגני בעל חוזק גבוה |
| אנטי עיבוי | 100% אטום הרמטית |

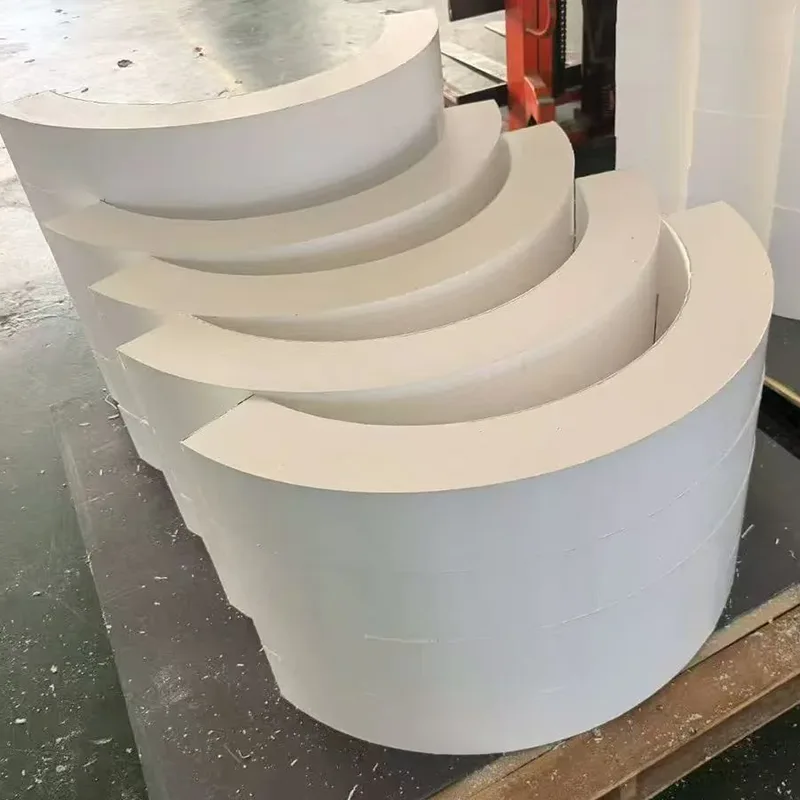

בנעל צינור רגילה, אוכף המתכת מונח ישירות על לוחית הבסיס המתכתית. חום או קור מוליכים ישר דרך. בתמיכה מבודדת, בלוק בידוד קשיח יושב בין שני חלקי המתכת. עומס הצינור עובר מהאוכף לתוך הבידוד, ומהבידוד לתוך לוחית הבסיס. בשום שלב האוכף לא נוגע בצלחת הבסיס. הבלוק מעובד כך שיתאים לקוטר הצינור בצד אחד ולבסיס הפלדה בצד השני, נותן מגע מלא וללא עומסים נקודתיים.
חומר הבלוק נבחר כדי להישאר חזק בטמפרטורת העיצוב. Polyisocyanurate בצפיפות גבוהה (PIR) עובד עבור מים צוננים וקווי גליקול. זכוכית סלולרית מטפלת בשירות קריוגני עד ל-196 מעלות צלזיוס ומציעה חדירות אדי מים כמעט באפס. סידן סיליקט לוקח קיטור וקווי שמן חם עד 650 מעלות צלזיוס. חוזק הלחיצה של הבלוק נבדק מול עומס ההידרו-טסט המלא - לא רק משקל ההפעלה - כך שהוא לא יימחץ במהלך ההפעלה.
בצינורות קרים, חדירת לחות היא האיום הגדול ביותר לטווח ארוך. אדי מים שחודרים לבידוד בסופו של דבר יתעבו, יקפאו או יחלידו את פני הצינור. התומכים המבודדים שלנו בנויים עם צווארון איטום מתכתי רציף סביב בלוק הבידוד. צוות האתר מפעיל את מעיל בידוד הצינור עד לצווארון זה ואוטם אותו עם דבק או סרט. אין פער. אין תיקון חתוך ביד. רק אטם אדים נקי וניתן לבדיקה שנשאר הדוק.
קווים מבודדים רבים מתרחבים ומתכווצים עם הטמפרטורה. תמיכה קבועה תילחם בתנועה הזו. אנו משלבים משטח הזזה בעל חיכוך נמוך ישירות לתוך מכלול התמיכה. יריעת נירוסטה מלוטשת מודבקת לצד התחתון של גוש הבידוד (או ללוחית חלוקת עומס מתחתיו). רפידת PTFE או גרפיט מודבקת לחלק העליון של לוח הבסיס. שני המשטחים מחליקים זה כנגד זה עם מקדם חיכוך נמוך מספיק כדי שהכוחות התרמיים של הצינור עצמו יוכלו להתגבר עליו. ממשק השקופיות כולו מוקף בתוך גוף התמיכה, מוגן מאבק, חצץ ומים, כך שהוא נשאר בתנועה חופשית למשך כל חיי המערכת.
אנחנו לא בוחרים תמיכה מבודדת מהמדף. כל הזמנה מוגדרת ל:
גודל צינור ועובי דופן
חומר בידוד ועובי
טמפרטורות הפעלה ותכנון
עומסי תמיכה (משקל מת, הידרוטסט, מדי פעם)
דרישות תנועה (החלקה צירית, עוגן קבוע, מנחה לרוחב)
חשיפה לסביבה (פנים, חיצוני, חופי, שטיפה, אזור אש)
רכיבי הפלדה הם פלדת פחמן מגולוונת חמה כסטנדרט, עם פלדת אל חלד (304L, 316L) זמינה ליישומים קורוזיביים או היגייניים. כל הריתוך המבני מבוצע על ידי רתכים מוסמכים תחת נהלים מוסמכים.
מים צוננים וקירור אזורי: ללא עיבוי, ללא טפטוף, ללא CUI.
קיטור ומים חמים: אובדן חום מינימלי, טמפרטורות מגע בטוחות ולוחות החלקה המתאימים להתרחבות.
קריוגני ו-LNG: בלוקי בידוד מזכוכית סלולרית, גופי נירוסטה ונעלי קור המונעות קרח על המבנה.
מזון ותרופות: נירוסטה, גימורים היגייניים, בידוד מכוסה ותאימות מלאה לשטיפה.

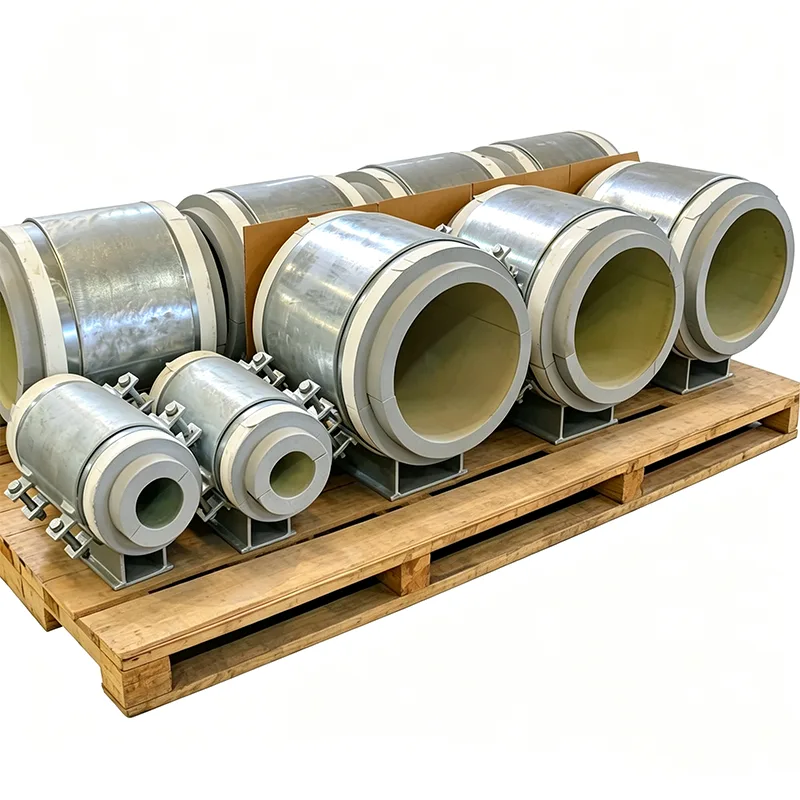

נפט וגז: חומרי שירות חמצמצים, אפשרויות מדורגות אש ועיצובים אטומים לאדים עבור סביבות חוף וימי.
כל משלוח כולל תעודות חומר EN 10204 Type 3.1, דפי מידע על בידוד עם ערכי חוזק לחיצה ומוליכות תרמית, דוחות בדיקת מימדים ותעודות בדיקת עומס בעת הצורך. עבור פרויקטי נפט וגז, אנו יכולים לספק דוחות בדיקות HIC ותיעוד תאימות ל-NACE. עבור יישומים בדרגת מזון, דוחות גימור פני השטח והצהרות חומרים הם סטנדרטיים.
ש: האם אתה יכול להתאים לכל סוג בידוד ועובי?
ת: כן. אנו מכינים את בלוק הבידוד לפי OD הצינור המדויק שלך ועובי הבידוד, ובוחרים את חומר הבלוק לטמפרטורת הפעולה שלך.
ש: האם אתה מספק את היחידה השלמה כולל לוחית ההחלקה אם יש צורך בתנועה?
ת: כן. אנו יכולים לשלב צלחת PTFE או גרפיט בבסיס, הכל סגור בתוך גוף התמיכה.
ש: איך מונעים מגוש הבידוד להירטב?
ת: הבלוק עטוף במלואו בגוף תומך הפלדה, ואנו מספקים קולר איטום מתכתי לחיבור מחסום אדים רציף לבידוד הצינור.
ש: מה אם הצינור שלי הוא נירוסטה או דורש תנאים היגייניים?
ת: אנו מייצרים את כל התמיכה מפלדת אל חלד 304L או 316L עם משטחים כבושים ופסיביים, המתאימים לסביבות שטיפה ולסביבות מזון.
ש: האם אוכל לקבל גרסה מדורגת אש?
ת: כן. אנו יכולים לשלב חומרים פסיביים להגנה מפני אש המדורגים לחשיפה לתאית או לשריפה סילון, תוך שמירה על שלמות נושאת עומס למשך התקופה הנדרשת.
תומך צינור מבודד הוא מרכיב קטן בפרויקט גדול, אך רכיב כושל - בידוד כתוש, מחסום אדים מפוצל, לוחית שקופית תפוסה - יכול לכפות כיבוי לא מתוכנן. אנו מייצרים את התמיכות הללו במשך יותר מעשור, ומשלוחים ליותר מ-45 מדינות, כאשר למעלה מ-70% מהעסקים שלנו מגיעים מלקוחות חוזרים. שיא זה קיים מכיוון שאנו מתייחסים לכל תמיכה כאל מכלול מהונדס, לא כאל פריט מלאי. שלח לנו את לוח הזמנים שלך לצנרת ומפרט בידוד. נחזיר הצעה בגודל ומחיר מוצק תוך יום.
