כיצד תומך קפיץ משתנה משפר את יציבות מערכת הצנרת?

תקציר מאמר: A תמיכת קפיץ משתנההוא התקן תומך צינור מכני שנועד לשאת עומסי צנרת תוך התאמה לתנועה אנכית הנגרמת על ידי התפשטות תרמית, התכווצות ושינויים במצב הפעולה. בניגוד לתומכים קשיחים, הוא מאפשר תזוזה מבוקרת תוך שמירה על כוח תמיכה צפוי. זה הופך אותו לשימושי במיוחד עבור מפעלי תהליכים, תחנות כוח, בתי זיקוק, מתקנים כימיים, מערכות LNG ויישומי צנרת תעשייתיים אחרים. מדריך זה מסביר כיצד תומכי קפיצים משתנים עובדים, כיצד לבחור אותם בצורה נכונה, אילו גורמים טכניים חשובים ביותר וכיצד Tianshun יכולה לספק פתרונות סטנדרטיים ומותאמים אישית למערכות צנרת תובעניות.

תוֹכֶן הָעִניָנִים

• 1. מהו תמיכת קפיץ משתנה?
• 2. כיצד פועלת תמיכת קפיץ משתנה?
• 3. מדוע יש צורך בתומכי קפיצים משתנים בצנרת תעשייתית?
• 4. מהם המרכיבים העיקריים של תמיכת קפיץ משתנה?
• 5. כיצד יש לבחור תומך קפיץ משתנה?
• 6. תמיכת קפיצים משתנה לעומת תמיכת קפיצים קבועה
• 7. היכן משתמשים בתומכי קפיצים משתנים?
• 8. מה צריך לבדוק במהלך ההתקנה?
• 9. כיצד בקרת איכות משפיעה על הביצועים?
• 10. אילו אפשרויות מותאמות אישית זמינות?
• 11. אילו יתרונות יכול טיאנשון לספק?
• 12. שאלות נפוצות
• 13. מסקנה

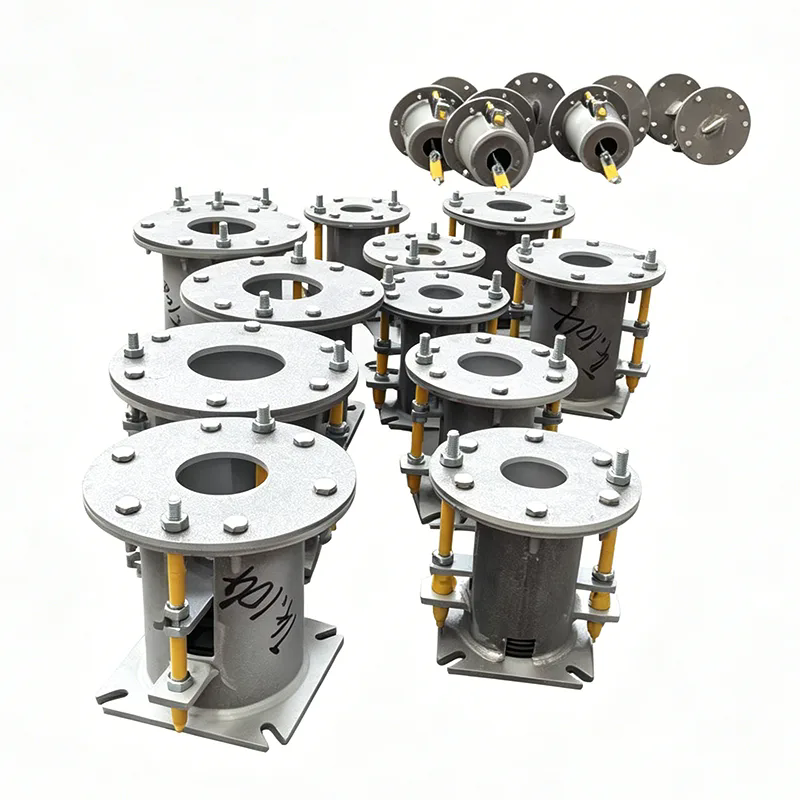

1. מהו תמיכת קפיץ משתנה?

A תמיכת קפיץ משתנההוא מכלול תומך צינור המשתמש בקפיץ סליל כדי לתמוך בחלק של צנרת תוך מתן אפשרות לתנועה אנכית מבוקרת. הוא מותקן בדרך כלל במקום שבו הצינור אינו יכול להישאר בגובה קבוע מכיוון שטמפרטורות הפעלה גורמות לקו להתרחב או להתכווץ.

בתמיכה קשיחה קונבנציונלית, נקודת התמיכה נשארת קבועה בעצם. זה יכול להיות בעייתי כאשר צינור חם מתרחב. הצינור עשוי לנסות לנוע כלפי מעלה או מטה, בעוד שהתמיכה הנוקשה מתנגדת לתנועה זו. האינטראקציה המתקבלת יכולה להגביר את העומסים המועברים לצינור, לציוד המחובר, לחרירים, לאיברים מבניים ולנקודות תמיכה אחרות.

מנגנון קפיץ משתנה מספק פתרון גמיש יותר. כאשר הצינור הנתמך נע אנכית, הקפיץ נדחס או מתארך. כוח התמיכה שלו משתנה לפיכך בהתאם למאפייני הסטת העומס של הקפיץ.

המטרה היא לא לחסל את התנועה. במקום זאת, המטרה היאלתמוך בצינור תוך מתן אפשרות לתנועה המחושבת להתרחש בצורה מבוקרת.

טיאנשון מייצרת תמיכות קפיצים משתנים ליישומי צנרת תעשייתית ויכולה לספק תצורות המבוססות על עומס, נסיעה, שטח התקנה, דרישות חיבור, תנאי סביבה ומפרטי פרויקט.

2. כיצד פועלת תמיכת קפיץ משתנה?

עקרון הפעולה מבוסס על הקשר בין עומס הקפיץ לתזוזה אנכית. כאשר הצינור קר, לתמיכה יש עומס ראשוני או קר מוגדר. כאשר המערכת מגיעה לטמפרטורת הפעולה שלה, הצינור עשוי לנוע אנכית, ולשנות את דחיסת הקפיץ ולפיכך את כוחו התומך.

לדוגמה, קו קיטור עשוי לעלות כשהוא מתחמם. אם תומך קפיץ משתנה ממוקם מתחת לקו זה, הקפיץ יכול להידחס כאשר הצינור נע כלפי מעלה. התמיכה ממשיכה לשאת את משקל הצינור, אך הכוח בתמיכה משתנה ככל שהקפיץ עובר בטווח הפעולה שלו.

התנהגות זו יכולה להיות מיוצגת רעיונית על ידי:

שינוי עומס קפיץ = קצב קפיץ × תנועה אנכית

הבחירה בפועל חייבת לשקול את ניתוח הלחץ המלא של הצנרת במקום להסתמך על חישוב פשוט בלבד. יש להעריך יחד את קצב הקפיץ, עומס חם, עומס קר, תנועה זמינה, כיוון התנועה ושונות העומס המותרת.

עבור מערכות תעשייתיות רבות, משתנה מבוקרת בעומס התמיכה מקובלת. במצבים אלו, עיצוב קפיץ משתנה יכול לספק חלופה חסכונית ומתאימה מבחינה טכנית לתמיכת קפיץ קבועה.

3. מדוע יש צורך בתומכי קפיצים משתנים בצנרת תעשייתית?

צנרת תעשייתית היא לעתים נדירות סטטית. שינויי טמפרטורה, שינויי לחץ, מחזורי הפעלה וכיבוי, תנאי נוזלים, וריאציות בתהליך יכולים כולם להשפיע על מיקום הצינור ועל עומסי התמיכה.

ללא הסדר תמיכה גמיש מתאים, איפוק מוגזם יכול לתרום למספר בעיות:

• מתחים משניים גבוהים יותר בצנרת.
• עומסים מופרזים על חרירי ציוד.
• תגובות תמיכה בלתי צפויות.
• עיוות סביב חיבורי צינור.
• רטט או תנועה מוגברת במקומות פגיעים.
• קושי לשמור על גובה הצינור המיועד.
• לחץ נוסף על חברי תמיכה מבנית.
• בעיות הפעלה שנגרמו מהגדרות תמיכה שגויות.

תומך קפיץ משתנה נותן מענה לחלק מהאתגר הזה על ידי מתן כוח תומך המשתנה עם תנועת הצינור.

זה חשוב במיוחד בסביבת קווים חמים ארוכים, זרמים אנכיים, חיבורי ציוד, מערכות קיטור, צנרת פליטה, קווי תהליך ומקומות אחרים שבהם לא ניתן להכיל תזוזה תרמית אנכית ביעילות על ידי תומכים קשיחים.

4. מהם המרכיבים העיקריים של תמיכת קפיץ משתנה?

למרות שהמבנה המדויק משתנה בהתאם לתצורה, תומך קפיץ משתנה טיפוסי מכיל מספר אלמנטים חיוניים.

המעיין עצמו חשוב במיוחד. החומר, הטיפול בחום, דיוק הייצור, הקביעה מראש ובדיקת העומס משפיעים ישירות על האמינות של התמיכה המוגמרת.

טיאנשון משתמש בחומרי קפיצים כגון 60Si2MnA או 50CrVA עבור עיצובים ישימים ויכול להגדיר את רכיבי הדיור והחיבור בהתאם לסביבת ההפעלה ולדרישות הפרויקט.

5. כיצד יש לבחור תומך קפיץ משתנה?

בחירה נכונה מתחילה בנתונים הנדסיים מדויקים. בחירת תומך פשוט לפי קוטר הצינור אינה מספיקה כי תומך הקפיץ מגיב בעיקר לעומס ולתנועה ולא לגודל הצינור בלבד.

פרמטרי בחירה חשובים כוללים:

1. הפעלה או עומס חם:העומס שנושא התמיכה בתנאי הפעלה רגילים.
2. עומס קר:העומס או ההגדרה המשויכים למצב ההתקנה.
3. תנועה אנכית:העקירה הצפויה וכיוונה.
4. קצב אביב:הקשר בין תנועה לשונות כוח תומך.
5. גרסת עומס מותרת:השינוי המרבי בכוח התומך המותר על ידי ניתוח הצנרת.
6. שטח התקנה פנוי:קוטר וגובה הבית חייבים להתאים למבנה בפועל.
7. סידור חיבור:התמיכה עשויה לדרוש חיבור עליון, תחתון, הברגה או אוגן מסוים.
8. סביבת הפעלה:טמפרטורה, לחות, אווירה קורוזיבית, חשיפה חיצונית ותנאי אתר אחרים יכולים להשפיע על בחירת החומר והציפוי.

הגישה הבטוחה ביותר היא לבחור את התמיכה מניתוח מתח הצינור וציור התמיכה. Tianshun יכול לסקור מידע על עומס חם, עומס קר, תנועה וממדים לפני המלצה על סדרת קפיצים מתאימה.

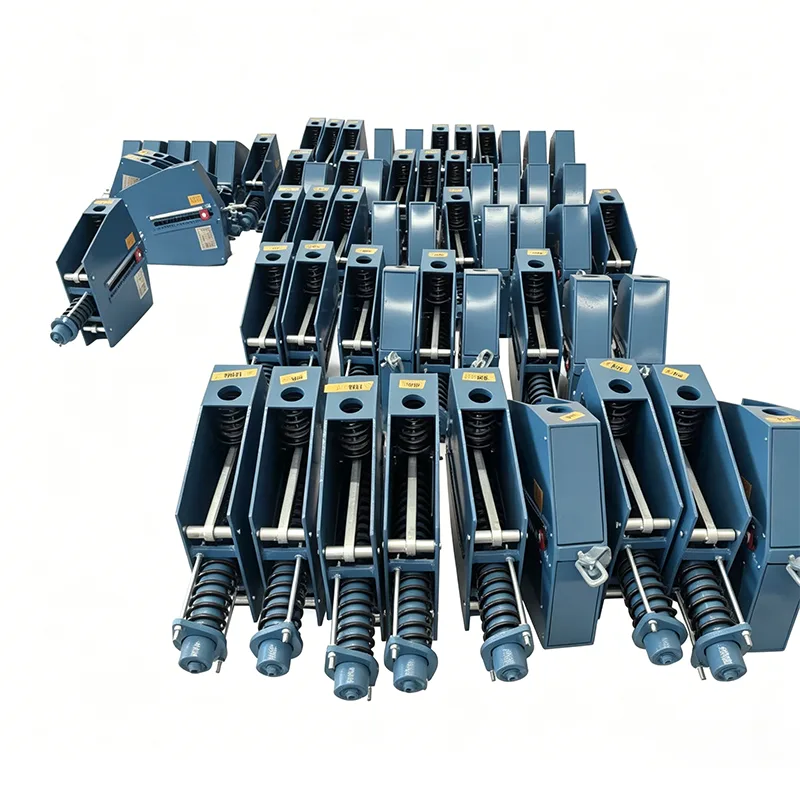

6. תמיכת קפיצים משתנה לעומת תמיכת קפיצים קבועה

תומכי קפיץ משתנים וקבועים פותרים בעיות הנדסיות קשורות אך שונות. ההבחנה העיקרית היא עד כמה הכוח התומך משתנה כשהצינור נע.

ההחלטה צריכה להתבסס תמיד על דרישות הנדסיות. קפיץ קבוע לא צריך להיחשב אוטומטית עדיף. כאשר משתנה עומס התמיכה המחושב מקובל, תומך קפיץ משתנה יכול לספק את יכולת התנועה הנדרשת ללא מורכבות מיותרת.

7. היכן משתמשים בתומכי קפיצים משתנים?

תומכי קפיצים משתנים נמצאים בשימוש נרחב במתקנים תעשייתיים שבהם הצנרת חווה תזוזה אנכית משמעותית.

• תחנות כוח תרמיות:קיטור, מי הזנה, דוד וצנרת עזר.
• תחנות כוח במחזור משולב:מערכות צנרת בטמפרטורה גבוהה ובלחץ גבוה.
• בתי זיקוק:קווי תהליכים, מערכות שירות וצנרת המחוברת לציוד.

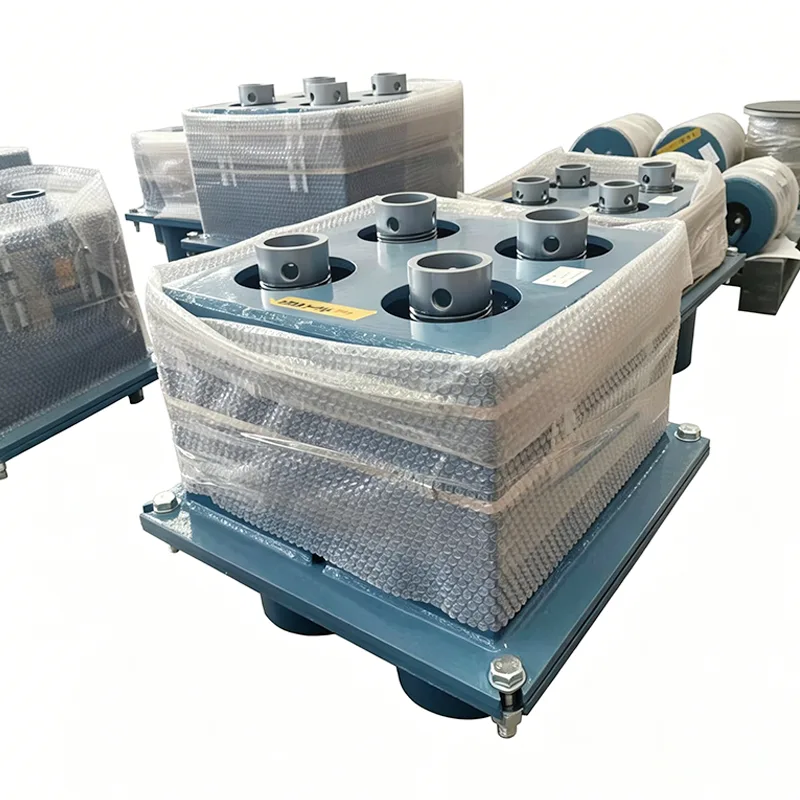

• מפעלים פטרוכימיים:צנרת תהליך חם ומתלי צינורות מורכבים.
• מפעלים כימיים:קווים חשופים לשינויי טמפרטורה ואטמוספרות קורוזיביות.
• מתקני LNG:מערכות צנרת הדורשות תנועה ותמיכה מבוקרת בקפידה.
• מפעלי פלדה:תהליך בטמפרטורה גבוהה וצנרת שירות.
• מערכות שירות תעשייתיות:קיטור, עיבוי, מי קירור וקווי שירות אחרים.

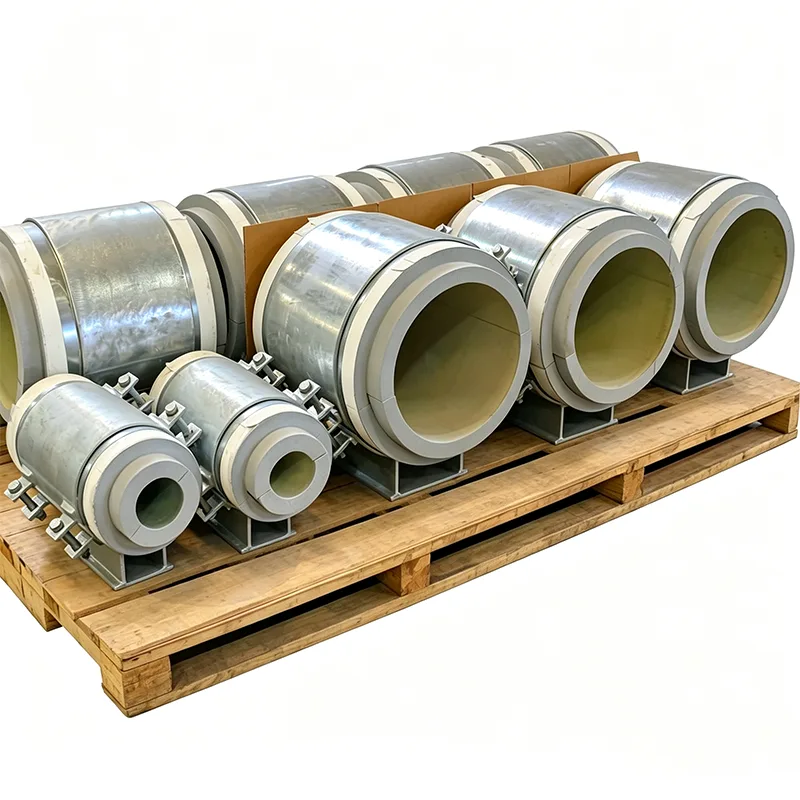

עבור צנרת קרה או מבודדת, ניתן לשלב את תמיכת הקפיץ בסידור תמיכה רחב יותר שנועד להגן על הבידוד ולשמור על הביצועים התרמיים הנדרשים.

8. מה צריך לבדוק במהלך ההתקנה?

אפילו תומך קפיץ משתנה המיוצר כהלכה יכול לבצע ביצועים גרועים אם הוא מותקן או מותאם בצורה לא נכונה. לכן יש להתייחס להתקנה כאל פעילות מבוקרת הנדסית ולא כאל משימת הרכבה מכנית בלבד.

לפני ההתקנה, ודא:

• דגם התמיכה ומספר התג תואמים לשרטוט המאושר.
• גודל הקפיץ מתאים לטווח העומס שצוין.
• הגדרת הקור נכונה.
• כיוון הנסיעה תואם את תנועת הצנרת.
• לתמיכה יש מרווח מספיק לאורך נסיעת ההפעלה שלה.
• קבצים מצורפים מבניים יכולים לעמוד בעומסים המחושבים.
• מנעולי משלוח זמניים או מעצורים מטופלים לפי הוראות היצרן.
• מחוון הנסיעה גלוי וממוקם נכון.

בעיה אחת שכיחה בשטח היא אישור לא מספיק. תומך עשוי להתאים כאשר הצינור קר אך להפריע לעבודות הפלדה הסמוכה לאחר שמתרחשת תנועה תרמית. בדיקת מעטפת התנועה המלאה לפני ההתקנה יכולה למנוע שינויים יקרים באתר.

גם התקנות חיצוניות דורשות הגנה מתאימה מפני קורוזיה. בהתאם לסביבה, ניתן לשקול פלדת פחמן צבועה, רכיבים מגולוונים בטבילה חמה, חומרת נירוסטה או מערכות ציפוי מיוחדות.

9. כיצד בקרת איכות משפיעה על הביצועים?

תומך קפיץ הוא רכיב מכני נושא. עקביות הייצור חשובה לכן מכיוון שהבדלים קטנים במאפייני הקפיץ או בהגדרות ההרכבה יכולים להשפיע על תגובת התמיכה בפועל.

תהליך ייצור אמין צריך לכלול:

1. אימות חומר נכנס.
2. בדיקת חומר קפיץ ומידות.
3. טיפול בחום מבוקר במידת הצורך.
4. קביעת הקפיץ וייצוב.
5. בדיקת מימד של רכיבים מפוברקים.
6. אימות הרכבה.
7. הגדרת עומס קר.
8. בדיקת עומס נסיעה מלאה.
9. אימות מחוון נסיעה.
10. תיעוד סופי ועקיבות.

טיאנשון מצהירה שתומכי הקפיצים המשתנים שלה נבדקים בעומס לפני המשלוח, כאשר הבדיקה מכסה את תנאי העומס המפורטים ומהלך הקפיץ. ניתן לספק תיעוד בדיקה עבור הזמנות רלוונטיות, בעוד שניתן לארגן בדיקה של צד שלישי כאשר הדבר נדרש על ידי הפרויקט.

עבור פרויקטי יצוא, לקוחות צריכים להבהיר תעודות חומר נדרשות, תוכניות בדיקה, דרישות ציפוי, סובלנות ממדים ותקנים ישימים לפני תחילת הייצור.

10. אילו אפשרויות מותאמות אישית זמינות?

צנרת תעשייתית רק לעתים רחוקות עוקב אחר תצורה אוניברסלית אחת. גם כאשר מנגנון הקפיץ סטנדרטי, ההתקנה שמסביב עשויה לדרוש שינויים.

בהתאם לפרויקט, התאמה אישית יכולה לכלול:

• תנועה אנכית לא סטנדרטית.
• גובה או קוטר דיור מיוחדים.
• מידות חיבור מותאמות אישית.
• תצורות הרכבה שונות.
• חומרה עמידה בפני קורוזיה.
• ציפוי מגן מיוחד.
• רכיבי נירוסטה לסביבות אגרסיביות.
• סידורים כבדים או קפיצים כפולים.
• מחווני נסיעות מותאמים אישית.
• תכונות הרמה או הרכבה נוספות.

טיאנשון יכול לעבוד משרטוטים הנדסיים, לוחות זמנים לתמיכה, נתוני מתח בצינור או מפרטי לקוחות. מתן מידע מדויק בשלב הצעת המחיר מסייע למנוע התנגשויות ממדים ושינויים בשלב מאוחר במהלך הייצור או ההתקנה.

11. אילו יתרונות יכול טיאנשון לספק?

עבור קונים תעשייתיים, הערך של תומך קפיץ משתנה משתרע מעבר לקפיץ עצמו. בחירה נכונה, בקרת ייצור, תיעוד ותיאום אספקה ​​כולם משפיעים על תוצאת הפרויקט הסופית.

טיאנשון מתמקדת במוצרי תמיכה בצנרת תעשייתית ומספקת פתרונות תמיכת קפיצים משתנה סטנדרטיים ומותאמים אישית. מגוון המוצרים שלה כולל תצורות תמיכה קפיציות שונות ויכולות עומס המיועדות לסידורי צנרת מגוונים.

היתרונות העיקריים של עבודה עם יצרן מנוסה כוללים:

• בחירה מבוססת הנדסה:בחירת התמיכה יכולה להתבסס על נתוני עומס ותנועה בפועל ולא על קוטר הצינור בלבד.
• תצורות גמישות:ניתן להתאים סידורי התקנה שונים בהתאם לדרישות הפרויקט.
• ייצור במפעל:הייצור והבדיקות מבוצעים תחת הליכי ייצור מבוקרים.
• בדיקת עומס:ניתן לבדוק תומכים מוגמרים מול תנאי העומס והנסיעה שצוינו.
• התאמה אישית:ניתן לשקול מידות מיוחדות, חומרים, ציפויים ופרטי חיבור.
• תמיכה בפרויקט:ניתן לעיין במידע טכני לפני הייצור כדי להפחית את סיכוני ההתקנה.

כאשר מבקשים הצעת מחיר מ-Tianshun, לקוחות יכולים לשפר את דיוק הבחירה על ידי מתן תג התמיכה, עומס ההפעלה, עומס הקור, התנועה האנכית, כיוון התנועה, גובה ההתקנה, התקן הנדרש, סוג החיבור, תנאי הסביבה ושטח פנוי.

12. שאלות נפוצות

מהי המטרה העיקרית של תמיכת קפיץ משתנה?

מטרתו העיקרית היא לתמוך בצינור תוך מתן אפשרות לתנועה אנכית מבוקרת. הקפיץ מתאים לתזוזה תרמית בזמן שכוח התמיכה משתנה בטווח הפעולה שצוין.

מתי יש להשתמש בתמיכה קפיצית משתנה?

זה מתאים בדרך כלל כאשר מערכת הצנרת חווה תנועה אנכית והשינוי שנוצר בעומס התמיכה מקובל על פי ניתוח מתח הצנרת. מיקומים קריטיים עם וריאציות עומס מגבילות ביותר עשויים לדרוש במקום סידור קפיצים קבוע.

איזה מידע דרוש לבחירת תומך קפיץ משתנה?

המידע השימושי ביותר כולל עומס חם, עומס קר, תנועה אנכית, כיוון תנועה, מיקום תמיכה, ממדי התקנה, סידור חיבור, טמפרטורת הפעלה ותקני פרויקט ישימים.

האם Tianshun יכול לייצר תמיכות קפיצים משתנים בהתאמה אישית?

כֵּן. Tianshun מספקת תצורות מותאמות אישית לדרישות כגון נסיעות מיוחדות, מידות דיור, סידורי חיבור, חומרים, ציפויים ותנאי התקנה.

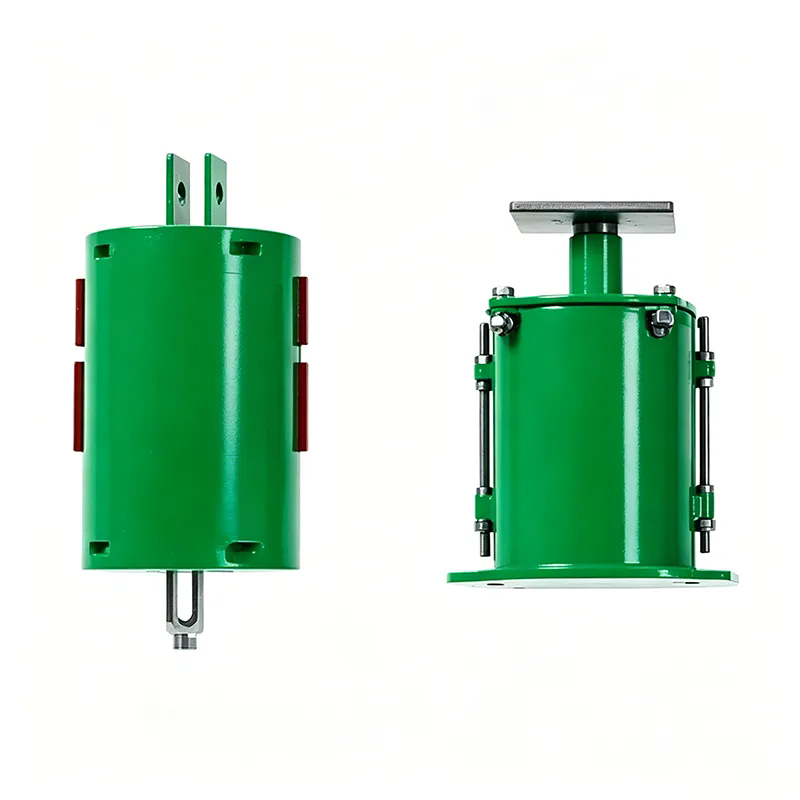

מה ההבדל בין מתלה קפיצים משתנה לבין תומך קפיץ משתנה?

מנגנון הקפיץ מבצע את אותה פונקציה בסיסית, אך סידור ההתקנה שונה. מתלה קפיצים תלוי בדרך כלל ממבנה עילי, בעוד שתמיכה קפיצית עשויה להיות מסודרת מתחת או לצד הצינור בהתאם לעיצוב.

כיצד נבדקת תמיכת הקפיץ?

הבדיקה יכולה לכלול בדיקת העומס שצוין במצבי קור והפעלה, אימות נסיעה, אישור הגדרת הקפיץ ובדיקת המכלול המוגמר. הליך הבדיקה המדויק תלוי במפרט הפרויקט ובדרישות הרכישה.

האם ניתן להשתמש בתומכי קפיצים משתנים בחוץ?

כֵּן. יישומים חיצוניים דורשים התייחסות מתאימה של הגנת קורוזיה, מערכות ציפוי, ניקוז, חשיפה סביבתית ובחירת חומרה. Tianshun יכול לספק אפשרויות מתאימות לטיפול פני השטח עבור סביבות הפעלה שונות.

האם תומך קפיץ משתנה יכול להחליף תומך צינור קשיח?

לא אוטומטית. יש לקבוע את סוג התמיכה לפי פריסת הצנרת וניתוח המתח. קפיץ משתנה מתאים במקום בו נדרשת גמישות אנכית מבוקרת; תומכים קשיחים נשארים מתאימים היכן שלא נדרשת תנועה או כאשר ריסון הוא חלק מהעיצוב.

13. מסקנה

A תמיכת קפיץ משתנהמספק דרך מעשית לנהל תנועה תרמית אנכית תוך שמירה על תמיכת צינור אמינה. על ידי מתן אפשרות לקפיץ לשנות את הדחיסה או ההארכה שלו תוך כדי תנועה של הצינור, הוא יכול להפחית את ההשפעות הלא רצויות שעלולות להתרחש כאשר צנרת פעילה תרמית מרוסנת יתר על המידה.

עם זאת, יישום מוצלח תלוי ביותר מאשר בחירת קפיץ עם דירוג עומס מתאים. יש לקחת בחשבון עומסים חמים וקרים, תנועה אנכית, כיוון תנועה, שינוי עומס מותר, מרווח התקנה, חשיפה סביבתית, תצורת חיבור, איכות הייצור ודרישות הבדיקה.

עבור ייצור חשמל, פטרוכימיה, עיבוד כימי, LNG, בתי זיקוק, פלדה ומערכות צנרת תעשייתיות אחרות, תכנון התמיכה הנכון יכול לעזור לשפר את היציבות המכנית ולפשט את ההתקנה והתחזוקה.

טיאנשוןמספקת פתרונות תמיכה באביב משתנה עבור יישומים תעשייתיים סטנדרטיים ומותאמים אישית. אם יש לך שרטוט תומך צינור, לוח זמנים קפיצי, נתוני עומס או דרישת התקנה מיוחדת, שלח את פרטי הפרויקט לצוות Tianshun לצורך הערכה טכנית ותצורה מתאימה.צור איתנו קשרהיום כדי לדון בדרישות התמיכה בקפיצים משתנה שלך ולקבל פתרון מעשי לפרויקט הצנרת שלך.
