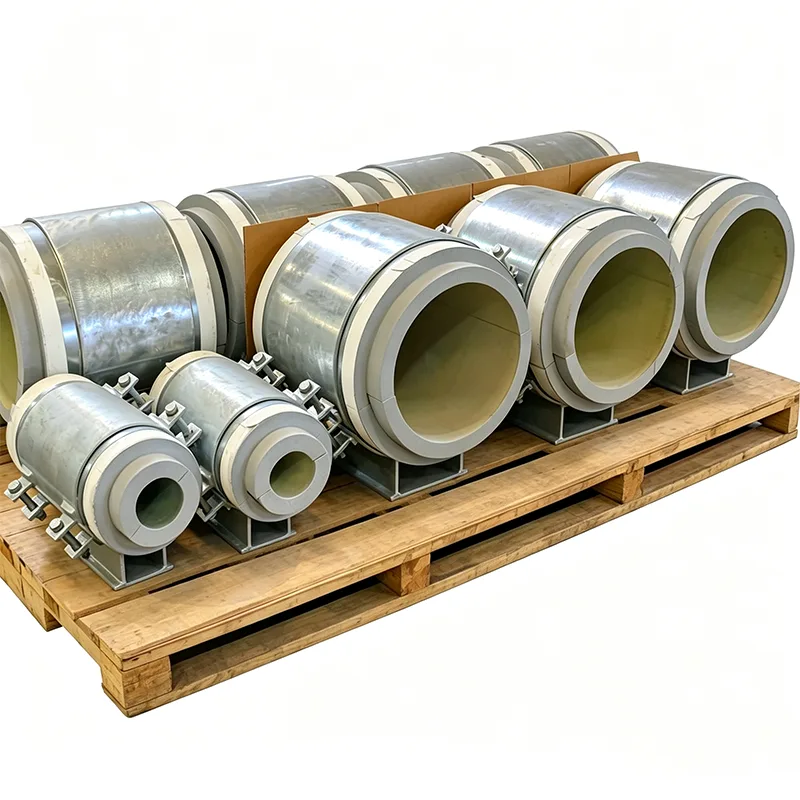

תמיכת החלקת צינור מבודדת מראש

צינור שמתרחב ומתכווץ תחת שינויי טמפרטורה צריך לנוע בתומכות שלו. צינור שחייב להישאר מבודד זקוק למעטפת תרמית בלתי נשברת. עמידה בשתי הדרישות באותה נקודת תמיכה פירושה בדרך כלל התקנת לוחית החלקה נפרדת ולאחר מכן חיתוך בידוד סביבה באתר - רצף שמותיר מקום לחוסר יישור, בידוד דחוס ואיטום אדים לא אמין. תומך מגלשת צינור מבודד מראש פותר זאת על ידי שילוב מנגנון ההזזה ובלוק הבידוד ליחידה אחת המורכבת במפעל המגיעה לאתר מוכנה לקבל את הצינור והבידוד הצמוד.

ייצרנו את תומכי ההחלקה המשולבים הללו במפעל יאנגג'ואו שלנו מאז 2012, עבור קווי קיטור, רשתות מים צוננים וצינורות העברה קריוגניים ביותר מ-45 מדינות. כל מכלול מתוכנן כך שהצינור נע בחופשיות, הבידוד נשאר שלם והפלדה התומכת נשארת בטמפרטורה בטוחה.

כיצד פועלות פונקציות ההזזה והבידוד ביחד

גוף התמיכה מכיל בלוק בידוד קשיח בצפיפות גבוהה המעביר את עומס הצינור מהאוכף ומטה אל לוחית הבסיס. אף מתכת לא נוגעת במתכת דרך נתיב העומס: הבידוד עצמו משמש כהפסקה תרמית. מתחת לבלוק הבידוד, זוג הזזה בעל חיכוך נמוך ממוקם במדויק במהלך הייצור.

רכיב ההזזה העליון הוא יריעת נירוסטה מלוטשת המחוברת לצד התחתון של בלוק הבידוד או ללוחית הפזרת עומס ביניים.

רכיב ההזזה התחתון הוא פד ספוג PTFE או גרפיט המחובר לחלק העליון של לוח הבסיס מפלדה.

ממשק השקופיות כולו סגור בתוך גוף התמיכה, מוגן מאבק בנייה, חצץ מרוח ולחות שעלולים להגביר את החיכוך או לגרום לקורוזיה לאורך זמן.

שטח פני השקופית ואורך הנסיעה מחושבים מנתוני ניתוח מתח הצינור שלך. אנו מוסיפים מרווח נדיב מעבר לתזוזה המקסימלית הצפויה, כך שגם חולף חריג לא ידחוף את התמיכה מעבר לטווח המיועד שלה.

בידוד שמתפקד בטמפרטורת העבודה שלך

חומר בלוק הבידוד נבחר עבור התנאים התרמיים הספציפיים של הקו שלך, לא נבחר ממלאי שמתאים לכולם. אפשרויות החומר הסטנדרטיות שלנו כוללות:

PIR בצפיפות גבוהה (פוליאיזוציאנורט): עבור מים מצוננים, מי מלח ושירותים קרים עד -50 מעלות צלזיוס.

זכוכית סלולרית: ליישומים קריוגניים עד ל-196 מעלות צלזיוס שבהן אטימות ללחות היא קריטית.

סידן סיליקט: עבור קיטור, שמן חם וקווי תהליך עד 650 מעלות צלזיוס.

לוחות מבוססי פרליט או מיקרו-נקבים: עבור יישומים הדורשים מוליכות תרמית נמוכה מאוד בטמפרטורות קיצוניות.

כל בלוק מעובד כך שיתאים לקוטר הצינור ולעובי הבידוד שצוין עבור הפרויקט. חוזק הלחיצה שלו מאומת מול עומס ההידרו-טסט המלא, לא רק למשקל ההפעלה, כדי למנוע ריסוק במהלך ההפעלה.

מחסום אדים שלא מופרע

גוף נעל המתכת מיוצר עם אוגן איטום משולב. כאשר צוות האתר מתקין את בידוד הצינור והחיפוי החיצוני, הם מביאים את מחסום האדים ישירות לאוגן זה ואוטמים אותו עם דבק או סרט. התוצאה היא מעטפה רציפה וניתנת לבדיקה שעוברת ישר דרך מיקום התמיכה - ללא רווחים, ללא טלאים חתוכים ביד, ללא הסתמכות על מסטיק מיושם באתר בלבד.

תיעוד ואמינות

כל תומך שקופיות מבודד מראש מגיע עם סט שלם של תיעוד:

תעודות EN 10204 סוג 3.1 לכל חלקי הפלדה.

גליונות נתונים של חומרי בידוד עם ערכי מוליכות תרמית וחוזק דחיסה בטמפרטורת התכנון.

תעודות מקדם חיכוך של לוחית שקופית, מאומתת על ידי בדיקות מעבדה.

דוחות ממדים המאשרים את טווח הנסיעה, עובי הבלוק וממדי לוחית הבסיס.

יישומים נפוצים

מתלים לצינורות קיטור וקונדנסט בתחנות כוח ומתקני תעשייה.

מים צוננים וקווי קירור מחוזיים שבהם ממוקמים תומכי מגלשה על ריצות ישרות ארוכות.

גלריות צינור קריוגניות שבהן התכווצות תרמית דורשת משטח הזזה אמין, בעל חיכוך נמוך.

כל מערכת צנרת מבודדת שבה לוחות החלקה מורכבים בשטח תאט את התקנת הבידוד וייצור קשיי בדיקה.

למה טיאנשון?

תומך מגלשה שקושר או מועך את הבידוד שלו לאחר כמה מחזורים תרמיים אינו תומך מגלשה - זו הזמנת תיקון עתידית. הגישה המשולבת במפעל שלנו מבטלת את השונות של הרכבה בשטח ומבטיחה שמשטחי ההזזה מיושרים, גוש הבידוד נתמך במלואו, וניתן לבצע את מחסום האדים בצורה נקייה על ידי צוות האתר. עם למעלה מ-70% תמיכה עסקית והנדסית חוזרת שמתחילה מהאיזומטריה שלך, אנו מספקים מוצר שמבצע ביצועים צפויים מהחימום הראשון ועד האחרון.

שאלות נפוצות

ש: האם ניתן להחליף את משטח ההחלקה אם הוא נשחק?

ת: משטחי ההחלקה סגורים ומחוברים בתוך מכלול המפעל, כך שהחלפה בשטח אינה מעשית. החומרים שבהם אנו משתמשים מדורגים לעשרות שנים של תנועה תחת עומסי התכנון, ואנו מספקים נתוני בדיקות חיכוך בכל הזמנה.

ש: איזה טווח טמפרטורות מכוסה?

ת: מ-196 מעלות צלזיוס (זכוכית סלולרית) עד +650 מעלות צלזיוס (סיליקט סידן). ניתן להכיל טמפרטורות גבוהות יותר עם חומרים מיוחדים - צור קשר עם צוות ההנדסה שלנו.

ש: איך מונעים את גזירת גוש הבידוד על ידי פעולת ההזזה?

ת: מישור ההחלקה ממוקם מתחת לבלוק הבידוד, וצלחת חלוקת עומס קשיחה מפרידה בין השניים. הבידוד חווה רק עומס דחיסה; כוחות הזזה עוברים ישירות בין משטחי המתכת.

ש: האם אוכל לקבל תמיכת שקף שגם מנחה את הצינור לרוחב?

ת: כן. אנו יכולים להוסיף לוחות הנחייה אינטגרליים לגוף התמיכה, המאפשרים תנועה צירית תוך ריסון תזוזה צידית.
