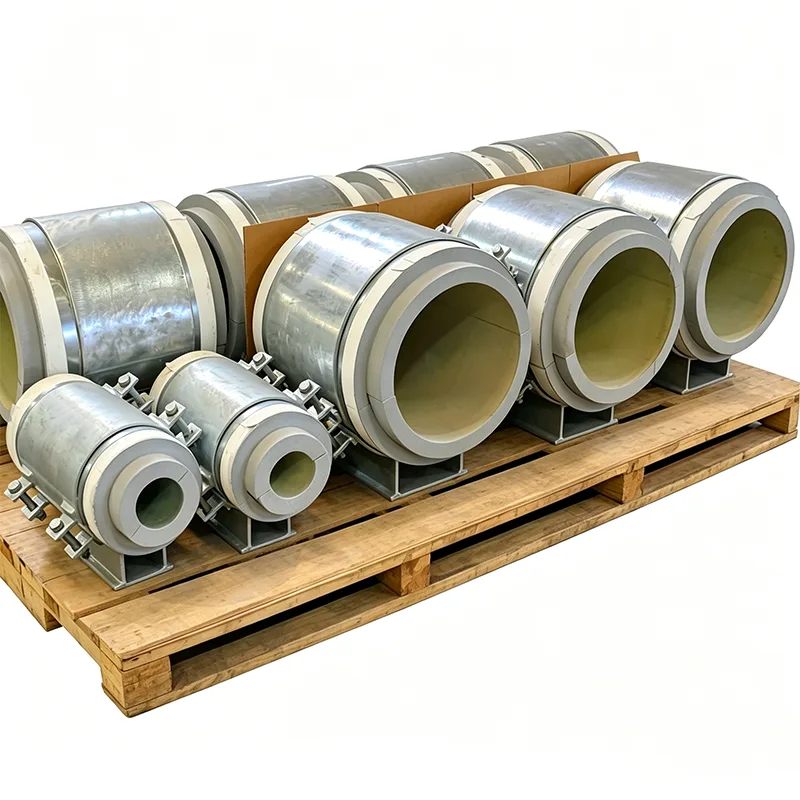

תומכי צנרת מבודדים מראש לנפט וגז

צינורות נפט וגז זזים יותר מסתם מוצר. הם מעבירים חומר גולמי הנוטה לשעווה שחייב להישאר מעל נקודת היציקה שלו, גז רטוב שיכול ליצור הידרטות קורוזיביות בנקודה קרה, ועיבוי בלחץ גבוה שעובר במחזוריות תנודות טמפרטורה מהירות. בשירותים אלה, תמיכת צינור לא מבודדת היא יותר מדליפת אנרגיה - היא סיכון בטיחותי בתהליך ונקודת מוצא לקורוזיה. תמיכה מבודדת מראש כהלכה מבטלת את גשר הקור, משלבת מעטפה אטומה לאדים, ומגיעה לאתר כמכלול אחד שנבדק בעומס. אין בידוד מיוצר בשטח. אין ניחושים.

Yangzhou Tianshun סיפקה תומכים מבודדים מראש עבור פרויקטים של נפט וגז במעלה הזרם, באמצע הזרם ומורד הזרם מאז 2012. המכלולים שלנו נמצאים כעת בשירות על סעפות ייצור מדבריות, עליות פלטפורמות ימיות וקווי קיטור של בתי זיקוק בלמעלה מ-45 מדינות. אנחנו בונים אותם כדי להתמודד עם האתגרים הספציפיים שמייחדים את צנרת הנפט והגז: חומרי שירות חמוצים, שרידות שריפת סילון ובידוד שלא יתכלה כאשר פחמימנים נספגים לתוכם.

חומרים שנבחרו עבור סביבות חמוצות וקורוזיביות

במתקן נפט וגז, פלדת התמיכה יכולה להיחשף ל-H₂S, כלורידים ואוויר עמוס במלח - לפעמים שלושתם בבת אחת. אנחנו לא לוקחים סיכונים עם בחירת החומר. עבור יישומי שירות חמוצים, אנו מוצאים לוחות וחתכים מפלדת פחמן שנבדקו HIC (פיצוח המושרה על ידי מימן) לפי NACE TM0284, וניתן לספק את התומך המוגמר בהתאמה מלאה ל-NACE MR0175 / ISO 15156. כאשר הכלורידים הם הדאגה העיקרית - צדדי פלדה מחוץ לחוף - אנו משתמשים במסוף ללא פלדה 36 ותומכים הברגה A4-80, מסירה את סכנת הקורוזיה הגלוונית.

בלוק הבידוד עצמו הוא בעל תא סגור לעמידה בספיגת פחמימנים. עבור קווים הנושאים שמן גולמי, קונדנסט או מזוט, אנו נמנעים מחומרים בעלי תאים פתוחים שינדפו שמן ויאבדו ביצועים תרמיים. זכוכית סלולרית ו-PIR בצפיפות גבוהה הם ברירת המחדל שלנו, שנבדקו לגבי תאימות כימית לחשיפה הצפויה לדליפה.

שמירה על החום היכן שהתהליך זקוק לו

תומכי צנרת מבודדים מראש לנפט וגז לא תמיד פועלים בטמפרטורות קיטור, אך לרוב הם מחוממים או מתחממים כדי לשמור על זרימת התוכן. תמיכה המאפשרת לברוח לחום בנקודה מסוימת יכולה לגרום לקירור מקומי שמוביל לשקיעת שעווה, היווצרות הידרט או עלייה בצמיגות. התומכים המבודדים מראש שלנו משתמשים בבלוק בידוד נושא עומס שנבחר לטמפרטורת התכנון הספציפית:

מתחת לאפס עד 85 מעלות צלזיוס: PIR בצפיפות גבוהה לעיבוד גז קופסאות קרות, אחסון גפ"מ ויחידות להתייבשות של מים מצוננים.

עד 140 מעלות צלזיוס: PIR עם דירוג טמפרטורה גבוה עבור קווים גולמיים ומערכות שמן חם.

עד 400 מעלות צלזיוס: סיליקט סידן לקווי ביטומן עקב קיטור, מחממי נפט תרמיים וצנרת תהליך של בתי זיקוק.

עובי הבלוק תואם במדויק את מפרט בידוד הצינור, וחוזק הלחיצה נבדק מול עומס ההידרו-טסט המלא - כי בלוק שנמעך במהלך ההפעלה לא יבודד דבר.

מיגון אש שקונה זמן

בפלטפורמה ימית או במפעל גז, מכלול תמיכה שקורס במהלך שריפה מסיר את הריסון מהצינור, שעלול להוביל לקרע ולהסלמה. אנו יכולים לשלב הגנה פסיבית מפני אש ישירות בתמיכה המבודדת מראש: מחצלת בולטת או אנדותרמית מודבקת לבסיס הפלדה ולדפנות מתחת לחיפוי, וניתן לאשר את המכלול לשמור על שלמות נושאת עומס לתקופה מוגדרת תחת אש סילון (ISO 22899) או אש תאית (ISO 834). זה הופך את התמיכה לחלק ממערכת הבטיחות, לא רק לרכיב חיסכון באנרגיה.

מחסום אדים המשולב במפעל מבטל סיכוני CUI באתר

קורוזיה מתחת לבידוד היא פריט הבדיקה והתיקון היקר ביותר במפעלי נפט וגז רבים. זה כמעט תמיד מתחיל בחדירת תמיכה שבה מחסום האדים נחתך ביד ואטום בסרט שמאבד את ההדבקה לאחר כמה קיצים. התומכים שלנו מגיעים עם צווארון איטום מתכתי רציף המרותך במפעל לגוף התמיכה. צוות האתר מפעיל את מעיל בידוד הצינורות ישר על הצווארון הזה ואוטם אותו עם רצועת דבק או דחיסה מוגדרת. התוצאה היא מעבר אטום לאדים הניתן לבדיקה ויזואלית מבחוץ - וזה לא ייפתח שנתיים לאחר מכן.

תיעוד מוכן לכל מבקר

כל תומך צינור מבודד מראש לנפט וגז שאנו מספקים לפרויקט נפט וגז כולל:

אישורי חומר EN 10204 סוג 3.1 עם תוצאות בדיקת HIC כאשר מצוין שירות חמוץ.

גליונות נתונים של בלוק בידוד עם חוזק דחיסה, מוליכות תרמית ודירוג אש.

דוחות NDT עבור כל ריתוך, כולל PT/MT ורדיוגרפיה אם נדרש.

בדיקת מימד סופית ואישורי בדיקת עומס.

סימון CE והצהרת ביצועים בהתאם ל-EU 305/2011, כאשר רלוונטי.

יישומי נפט וגז טיפוסיים

סעפות ייצור ראשי באר וקווי איסוף (ביבשה ובחוף)

יחידות להתייבשות גזים וסילוק גזים חומציים

צנרת אחסון והעברת גפ"מ ו-NGL

יחידות תהליך של בתי זיקוק: זיקוק גולמי, הידרופיצוח, רפורמה

קווים מחוממים ביטומן ושמן כבד

משטחי פלטפורמה מהחוף ומודולי תהליך FPSO

מדוע Tianshun עבור תמיכות מבודדות מראש נפט וגז?

אנו מבינים שמפרט תמיכה בנפט וגז צפוף עם דרישות חומר, סעיפי תאימות ל-NACE ודרישות להגנה מפני אש. המהנדסים שלנו קראו את המפרט הזה שורה אחר שורה לפני הפקת ציור בודד. אנו יכולים להצליב את מחלקת הצינורות, תקן הבידוד והטעינה המבנית שלך כדי לספק מכלול אחד שבודק כל קופסה - ואנו מגבים אותו עם התיעוד כדי להוכיח זאת. למעלה מ-70% מהלקוחות שלנו חוזרים לפרויקט הבא, שזו העדות החזקה ביותר שאנו יכולים להציע.

שאלות נפוצות

ש: האם ניתן להשתמש בתמיכות שלך בסביבות שירות חמוצות?

ת: כן. אנו מספקים תומכים עם פלדה שנבדקה HIC ותאימות ל-NACE MR0175/ISO 15156 עבור יישומי גז חמוץ ונפט גולמי.

ש: האם אתה מציע גרסאות עם דירוג אש?

ת: כן. אנו יכולים לשלב הגנת אש פסיבית המדורגת לשריפת סילון (H-60 או J-60) או אש תאית, תוך שמירה על שלמות נושאת עומס במהלך התקופה המדורגת.

ש: איך מונעים מהבידוד לספוג שמן או כימיקלים?

ת: אנו משתמשים בחומרים בעלי תאים סגורים כמו זכוכית סלולרית או PIR המתנגדים לספיגת פחמימנים נוזליים. בידוד תאים פתוחים לעולם אינו מוגדר עבור נפט וגז ללא מחסום מגן.

ש: האם התומכים יכולים להתמודד עם עומסי הנקודה הגבוהים מצינור קירות כבדים?

ת: בהחלט. אנו מחשבים את לחץ המיסב הן בתנאי הפעלה והן בתנאי בדיקת הידרו ובוחרים את דרגת בלוק הבידוד בהתאם.
