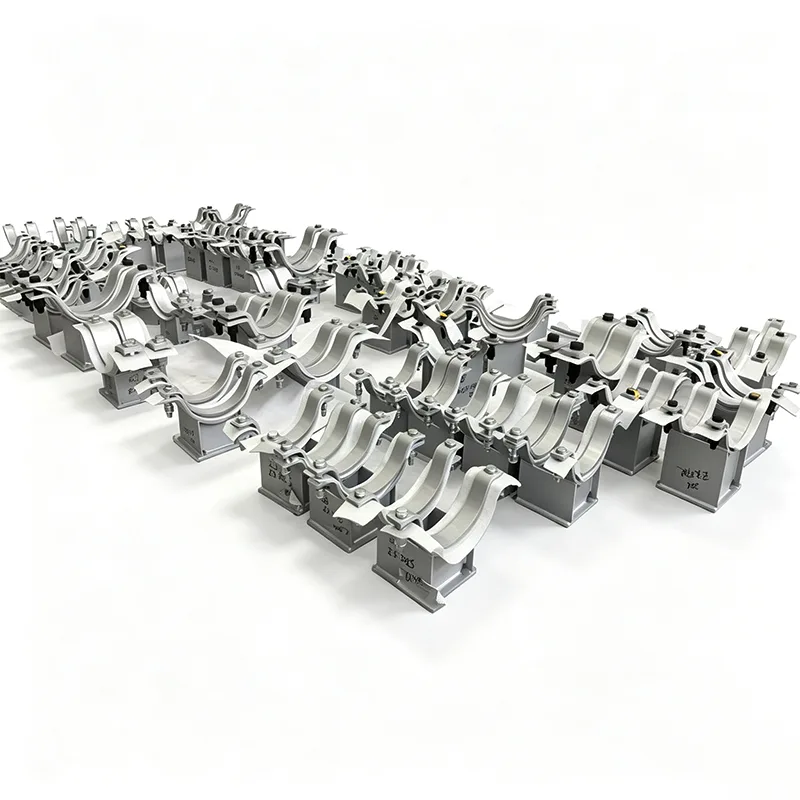

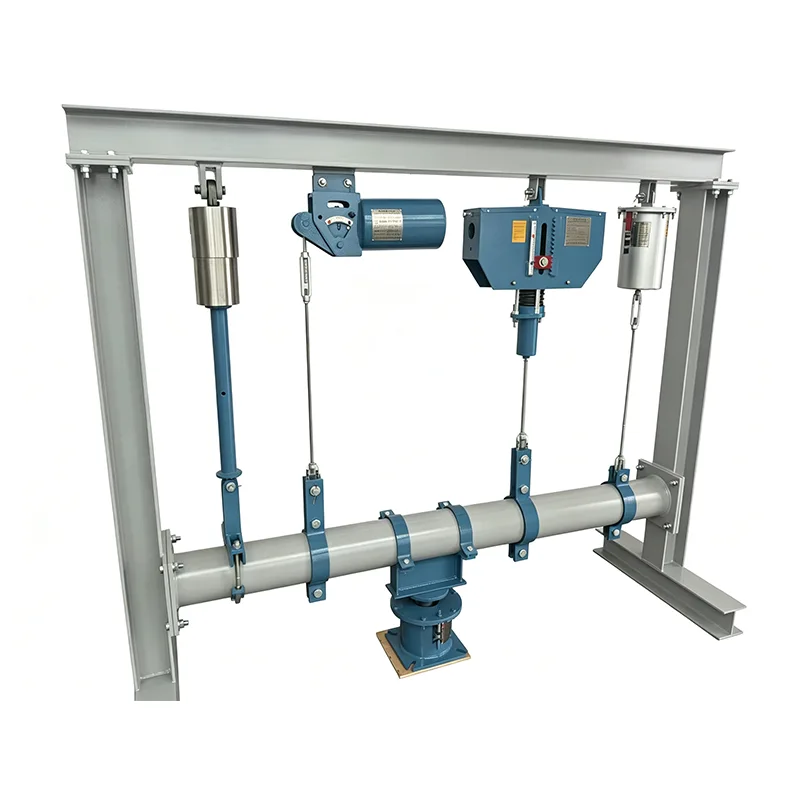

תמיכת צינור כפול מגולוון לקורות פלדה

לא כל תומך צינור צריך להיות סגסוגת אקזוטית. ברוב המסגרות התעשייתיות - חשבו על מתלים לצינורות, מסדרונות שירות, תחנות מדחסים או חדרי דוודים מסחריים - מה שאתה באמת צריך הוא תמיכה שנכנסת מהר, מחזיקה את העומס מבלי להחליק, ולא מתחילה להחליד אחרי שתי עונות גשומות. זה בדיוק המקום שתופסת תמיכת הצינור הכפול המגולוון שלנו לקורות פלדה.

התחלנו לבנות את התומכים הללו לאחר ששמענו שוב ושוב מקבלני התקנה שקידוח או ריתוך על פלדה מבנית קיימת מאטים אותם ויוצרים מוקדי קורוזיה. מאז 2012, שיכללנו את העיצוב על סמך הקלט הישיר הזה בשטח, ושלחנו אלפי יחידות אלה לפרויקטים ביותר מ-45 מדינות.

מה עושה את התמיכה הזו שונה באתר

ללא ריתוך, ללא קידוח - התקנה אמיתית מהדק

תומך הצינור הכפול המגולוון עבור קורות פלדה מתוכנן לחיבור ישירות לאוגן העליון או התחתון של קורת I או קורת H באמצעות מנגנון הידוק מכני חזק. בדרך כלל, זה כרוך בזוג לוחות מהדק פלדת פחמן בחוזק גבוה עם ברגי סט מוקשחים או סידור אוכף ובריח U, בהתאם לפרופיל הקורה. גודלו של המהדק כך שיתאים לרוחב ולעובי הקורה במדויק, כך שכאשר הצוות שלך מומנט אותו, הוא אינו זז תחת עומסים תרמיים או רטט. ללא ריתוך שדה פירושו ללא פגיעה בציפוי הקיים של הקורה או בהגנה מפני אש, ושום עבודה חמה לא מאפשרת להאט דברים.

גלוון אמיתי בטבילה חמה, לא רק ספריי אבץ

כל רכיב - אוכפי הצינור הכפול, לוחות ההידוק, תמוכות החיבור וכל החומרה - מיוצר תחילה, ולאחר מכן טבול במלואו באמבט גלוון בטבילה חמה בהתאם ל-ISO 1461. עבור המקטעים הסטנדרטיים שלנו (בדרך כלל 6 מ"מ ומעלה), זה מספק עובי ציפוי אבץ ממוצע של 85 מיקרומטרים או יותר, תחת שכבת ברזל מלוכדת תחת כיפת ברזל או יותר. אנחנו לא מציירים מעל זה, ואנחנו לא מסתמכים על גימורים מצופים אלקטרוניים שיכולים להתקלף תחת מומנט הברגים. לאחר הגלוון, הברגים נרדפים נקיים, ומכלולים מותאמים לניסיון כדי להבטיח שאנשי האתר לא ילחמו בבורג שלא יבריג.

תצורת צינור כפולה שבאמת עובדת

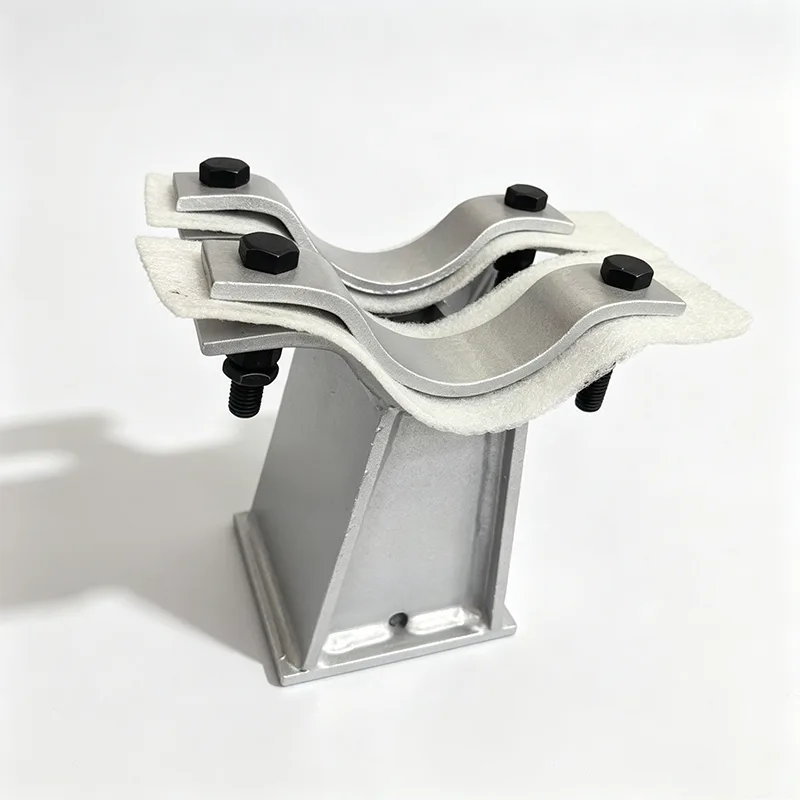

החלק ה"כפול" פירושו מהדק קורת תמיכה אחד נושא שני אוכפי צינור נפרדים, זה לצד זה או מוערמים. האוכפים מעוצבים כך שיתאימו לשני קוטרי הצינור שלך - לרוב בגדלים שונים עבור קווי אספקה ​​והחזרה, למשל - והם מרווחים עם מרווח מספיק עבור בידוד, תנועת התרחבות וגישה למפתח ברגים. אנו מכינים את רדיוס האוכף במקום ללחוץ עליו, מה שנותן משטח מיסב עקבי במגע מלא ומונע סגלגל מקומי של צינור דק. כאשר תנועה תרמית מעוררת דאגה, אנו יכולים לשלב אלמנטים הזזה או רפידות PTFE, בדיוק כמו בתומכי ההרחבה המורכבים יותר שלנו.

סיפור החומר והקורוזיה

אנו בונים את המבנה הראשוני מפלדת פחמן מבנית S235JR או S275JR (שווה ערך ל-ASTM A36 או A572 Gr. 50), שמקורם במפעלים המספקים עקיבות מלאה EN 10204 3.1. ההברגה היא בדרך כלל פלדת פחמן דרגה 8.8, גם מגולוונת בטבילה חמה, עם ציפוי שעווה או אנטי-חפירה על החוטים כדי למנוע התנפצות במהלך מומנט.

נקודה שאנו נשאלים עליה לעתים קרובות: האם הגלוון ישרוד במפעל כימי או ליד החוף? לציפויים מגולוונים בטבילה חמה יש חיי שירות מתועדים של 30-50 שנים בסביבות אטמוספריות רבות, אפילו בסביבה תעשייתית אגרסיבית בינונית. אנו יכולים לספק את תעודת המשקל ומדידות העובי של ציפוי האבץ מהמדידה המגנטית שלנו עבור כל אצווה. אם הסביבה שלך אגרסיבית יותר, אנו עשויים להמליץ ​​על שדרוג לאוכפי נירוסטה - אבל האמת הכנה מניסיון הפרויקט שלנו היא שעבור רוב צנרת השירות על פלדה מבנית, מגולוון הוא הבחירה הטכנית הנכונה והחסכונית ביותר.

עומס ותמיכה הנדסית

בעוד שתומך צינור כפול נראה פשוט, העומסים המשולבים על מהדק הקורה יכולים להיות משמעותיים. אנו מאמתים כל הרכבה עבור:

משקל עצמי אנכי של שני הצינורות, מלא מים או מוצר

דחף לרוחב כתוצאה מהתפשטות תרמית, רוח או רטט עם קדח קטן

עמידות בהחלקה מהדק מבוססת על עומס מראש של בורג ומקדם חיכוך

מתח כיפוף בתמוכות האוכף וכיפוף אוגן מקומי בקורה

יחידות סטנדרטיות מדורגות לעומסים אנכיים מ-2 קילו-נוט ועד 60 קילו-נוט לכל אוכף צינור, עם קיבולות גדולות יותר אפשריות בהזמנות מהונדסים. אנו נספק טבלת דירוג עומס או גיליון חישוב ספציפי לפרויקט כאשר תשלח לנו את נתוני מתח הצינור שלך.

יישומים שבהם התמיכות הללו מרוויחות את כוחן

אנו רואים את התומכים הכפולים המגולוונים הללו נכנסים ל:

מתלים לצינורות מעל הקרקע במפעלים כימיים ובתי זיקוק, שבהם יש צורך במאות תומכים זהים המותקנות על קורות ומהירות ההתקנה משפיעה ישירות על לוח הזמנים של הפרויקט

צנרת BOP של תחנת כוח (איזון של מפעל) - CW, מי אש, אוויר מכשירים וקווי שירות אחרים העוברים לאורך פלדה מבנית

מערכות HVAC מסחריות גדולות, שבהן גלוון בטבילה חמה מספק מראה נקי ותעשייתי שצוין לעתים קרובות עבור חדרים מכאניים חשופים

מפעלי טיהור מים ושפכים, הן בפנים והן בחוץ, שבהם תומך מגולוון מתמודד עם לחות ואדים כימיים מדי פעם בצורה טובה בהרבה מאשר צבוע

איך אנחנו מוודאים שכל חלקה נכונה

תהליך החנות שלנו כולל:

בדיקה מוקדמת של גלוון של כל החלקים המיוצרים לאיכות ריתוך ודיוק ממדים

גלוון בטבילה חמה במתקנים מוסמכים, עם כימיה של אמבטיה וזמן טבילה נשלטים לכל מגרש

בדיקה לאחר גילוון: בדיקה ויזואלית לאחידות, ללא כתמים חשופים או תכלילים מוגזמים של סחף; עובי אבץ נמדד עם מד דיגיטלי מכויל במספר נקודות לכל חלק

הרכבת ניסיון של דגימה מכל אצווה לאימות התאמת הברגים ויישור האוכף

אריזה עם הפרדה מגן למניעת שפשוף אבץ על אבץ במהלך המעבר

כל רשומות ה-QC מלוקטות ומסופקות עם המשלוח, יחד עם תעודות חומר והצהרת התאמה.

התאמה אישית היא פרקטיקה רגילה

מניסיוננו, מעט מאוד תומכי צינור כפול מזמינים "מהמדף". ייתכן שתצטרך מהדק שמתאים לעובי אוגן קרן שלא הצטיידנו בו, או אוכף אחד ב-6 אינץ' והשני ב-2", או גובה מורחב כדי לפנות את הבידוד הקיים. הצוות שלנו רגיל לקחת סקיצה במידות או לוח זמנים של קורה וצינור ולהפוך אותו לחלק מפוברק תוך ימים. הסקירה ההנדסית ותפנית השרטוט נמשכת בדרך כלל 2-3 ימי עבודה עבור תצורה חדשה.

שאלות נפוצות

1. האם הגלוון בחום או מצופה אלקטרו, וכמה עובי הציפוי?

אנו משתמשים רק בגלוון בטבילה חמה לפי ISO 1461. לאחר הייצור, המכלול כולו טובל באבץ מותך, ויוצר שכבת סגסוגת ברזל-אבץ מלוכדת מתכתית המכוסה באבץ טהור. עבור עובי החומר הסטנדרטיים שלנו (≥6 מ"מ), אתה יכול לצפות לעובי ציפוי ממוצע של 85 מיקרומטר או יותר. זהו תהליך שונה מהותית מהציפוי האלקטרוני, המציב שכבה דקה, קוסמטית גרידא, המציעה הרבה פחות עמידות בפני קורוזיה. אנו מודדים את עובי הציפוי במספר נקודות בכל אצווה ורושמים את הערכים בדוח הבדיקה.

2. איך מוודאים שמהדק הקורה לא יחליק תחת עומס או רטט?

המהדק מתוכנן כך שמומנט מסוים על הברגים המוגדרים יוצר כוח הידוק צפוי, אותו אנו ממירים לעמידות בהחלקה באמצעות מקדם חיכוך שמרני (בדרך כלל 0.3 לפלדה מגולוונת על פלדה). טבלאות העומס שלנו מציינות את ערך המומנט הנדרש להשגת הקיבולת המדורגת, ואנו מוודאים את עמידות ההחלקה של המהדק באמצעות בדיקת עומס פיזית על קטעי הקורות בפועל. עבור יישומים קריטיים, אנו יכולים לספק טבלאות מומנט ולהמליץ ​​על חיזוק מומנט תקופתי כחלק מתחזוקה שוטפת.

3. לאילו סוגי קורות פלדה תומך זה יכול להתאים?

עיצוב המהדק הסטנדרטי שלנו מתאים לחלקי IPE, HEA, HEB אירופאיים וצורות רחבות אוגן אמריקאיות (W) ו-S. אנו מחזיקים במלאי ערכות מהדקים לרוחבי אוגן מ-100 מ"מ לערך עד 300 מ"מ ועובי אוגן עד 30 מ"מ. מחוץ לטווח זה, אנו מייצרים לוחות מהדק מותאמים אישית - פשוט שלח לנו את ייעוד קטע הקורה שלך ואנו נעצב את המהדק כך שיתאים תוך 2-3 ימי עבודה.

4. האם שני הצינורות יכולים להיות בעלי קטרים ​​שונים, וכיצד נקבע המרווח?

בְּהֶחלֵט. אנו מכינים כל אוכף כך שיתאים לקוטר החיצוני של הצינור הספציפי שלו, כך שקו תהליך של 6 אינץ' וקו אוויר מכשיר בגודל 2 אינץ' יכולים לחלוק את אותה תמיכה. המרווח בין האוכף למרכז מתוכנן על סמך המידות שסופקו, ומאפשר מספיק מרווח עבור בידוד, התרחבות תרמית וגישה לבורג. אם אינך בטוח לגבי המרווחים, המהנדסים שלנו יציעו מרווח מינימלי על סמך מפרטי הצינור שתספק.

5. האם הידוק על הקורה יגרום לפגיעה בצבע או בחסימה של האש?

המהדק מפעיל לחץ מגע גבוה באופן מקומי, אך העומס מתפזר על פני שטח המגע המלא של לוחית המהדק. בדרך כלל אנו ממליצים על ריפוי מלא של ציפוי הקורה לפני ההתקנה. חריגה קטנה של צבע רך אפשרית אך אינה פוגעת בשלמות המבנית של הקורה. עבור איטום אש, המהדק מתוכנן לשבת ישירות על אוגן הפלדה, כך שכל חומר איטום אש צריך להיות סיים או להפשיט באופן מקומי סביב אזור המהדק - הערות הציור שלנו יבהירו זאת.

6. האם אתה מספק חישובי דירוג עומס, או רק קיבולת קטלוגית?

אנחנו יכולים לעשות את שניהם. הקטלוג הסטנדרטי שלנו נותן דירוגים שמרניים עבור גדלי קורות נפוצים ושילובי צינורות. עבור תצורות ספציפיות לפרויקט, נריץ חישוב מלא שיבדוק את עמידות ההחלקה של מהדק, מתח ברגים, מתח כיפוף אוכף וכיפוף מקומי של אוגן הקורה. גיליון החישוב הוא חלק מתיעוד ההגשה שאנו מספקים בדרך כלל ל-EPC ומהנדסים יועצים.

הערה מעשית מהשטח

למדנו עם השנים שבמדפי צינורות גדולים, ההבדל בין התקנה חלקה להתקנה מתסכלת מסתכם לעתים קרובות בכוונון המהדק. לכן מהדקי הקורות שלנו משלבים סידור בריח כלוא - שום דבר לא נופל מהקורה כאשר המתקין שלך עובד מעל הראש. זה פרט קטן, אבל כשמכפילים אותו ב-500 תמיכות, הוא הופך לכסף אמיתי בעבודה שנחסכה. זה סוג המשוב שאנחנו בונים בחזרה לתוך המוצר.

אם יש לכם קטע קורה, שני גדלי צינור ועומס, נוכל להציע עבורכם הצעת מחיר ושרטוט קונספט תוך 24 שעות. אתה גם מוזמן לבקר במפעל יאנגג'ואו שלנו ולראות את איכות הגלוון ואת תהליך ההרכבה ממקור ראשון - גילינו שברגע שמהנדס רואה את עובי הציפוי ועקביות ההתאמה, ההחלטה הופכת לקלה.
